هل تساءلت يوماً كيف تتحول الكهرباء إلى حركة تدير المراوح وتشغّل المضخات والسيارات الكهربائية؟ هنا يأتي دور المحرك الكهربائي، الذي يحوّل الطاقة الكهربائية إلى طاقة ميكانيكية. ويعتمد هذا الجهاز على الكهرومغناطيسية لإنتاج الحركة التي نستخدمها يومياً في المنازل والمصانع.
تختلف المحركات الكهربائية في تصميمها وطريقة تشغيلها. ومع ذلك، تشترك جميعها في هدف أساسي، وهو تحويل الطاقة الكهربائية إلى حركة مفيدة. في هذا المقال، سنتعرف على مبدأ عمل المحرك الكهربائي، ومكوناته الأساسية، وأنواعه المختلفة. بالإضافة إلى ذلك، سنوضح كيفية حساب كفاءته وأهم العوامل التي تؤثر في أدائه.

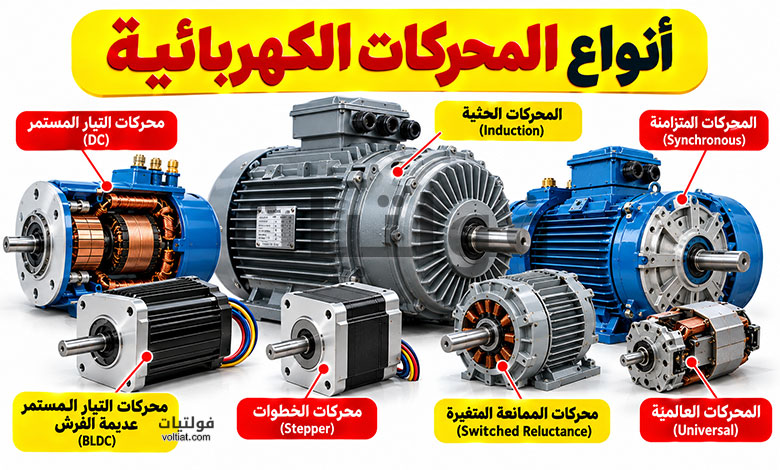

ما هو المحرك الكهربائي؟
المحرك الكهربائي (Electric Motor) هو جهاز يحوّل الطاقة الكهربائية إلى طاقة ميكانيكية، غالباً على شكل حركة دورانية وعزم على عمود الدوران. ويستخدم هذا العزم لتشغيل أحمال مختلفة، مثل المراوح والمضخات والضواغط والآلات الصناعية.
يعتمد المحرك الكهربائي على التفاعل بين التيار الكهربائي والمجالات المغناطيسية. فعندما يمر التيار في موصل داخل مجال مغناطيسي، تنشأ قوة تؤثر في الموصل. وعند ترتيب الموصلات داخل المحرك بطريقة مناسبة، تنتج هذه القوى عزماً يدير الجزء المتحرك.
ومن المهم التمييز بين المحرك والمولد الكهربائي. فالمحرك يحول الطاقة الكهربائية إلى طاقة ميكانيكية، بينما يحوّل المولد الطاقة الميكانيكية إلى طاقة كهربائية. وبذلك يعمل الجهازان وفق مبادئ كهرومغناطيسية مترابطة، لكنهما يؤديان وظيفتين مختلفتين.
كيف يعمل المحرك الكهربائي ويحول الطاقة؟
يعتمد مبدأ عمل المحرك الكهربائي على الكهرومغناطيسية. وبشكل أساسي، تتفاعل المجالات المغناطيسية مع التيارات الكهربائية لتوليد القوة والعزم اللازمين للدوران.
لفهم هذه العملية بصورة أبسط، دعنا نتتبع خطوات التشغيل:
1. مرور التيار الكهربائي في الملفات
عند توصيل المحرك بمصدر الكهرباء، يمر التيار في الملفات المناسبة لنوع المحرك. ونتيجة لذلك، ينشأ مجال مغناطيسي حول الموصلات التي تحمل التيار.
2. تفاعل المجالات المغناطيسية
بعد ذلك، يتفاعل المجال المغناطيسي الناتج عن التيار مع مجال آخر داخل المحرك. وقد ينتج المجال الآخر عن مغناطيس دائم أو ملفات كهربائية، بحسب التصميم.
3. توليد القوة المغناطيسية
عندما يحمل الموصل تياراً داخل مجال مغناطيسي، تؤثر فيه قوة مغناطيسية. ويؤدي ترتيب الموصلات والملفات إلى إنتاج عزم حول محور الدوران.
4. دوران الجزء المتحرك
نتيجةً لهذا العزم، يبدأ الجزء المتحرك، المعروف باسم الدوّار (Rotor)، بالدوران. وتستمر الحركة وفق تصميم المحرك وطريقة تغذيته والتحكم فيه.
5. تشغيل الحمل الميكانيكي
أخيراً، ينقل عمود الدوران العزم إلى الحمل المتصل بالمحرك. فعلى سبيل المثال، يدير العمود ريش المروحة أو يشغّل مضخة المياه أو يحرك إحدى الآلات الصناعية.
وهكذا يحوّل المحرك الطاقة الكهربائية إلى حركة ميكانيكية. ومع ذلك، لا تتحول كل الطاقة الداخلة إلى طاقة مفيدة؛ إذ يفقد المحرك جزءاً منها بسبب الحرارة والاحتكاك والفواقد المغناطيسية.

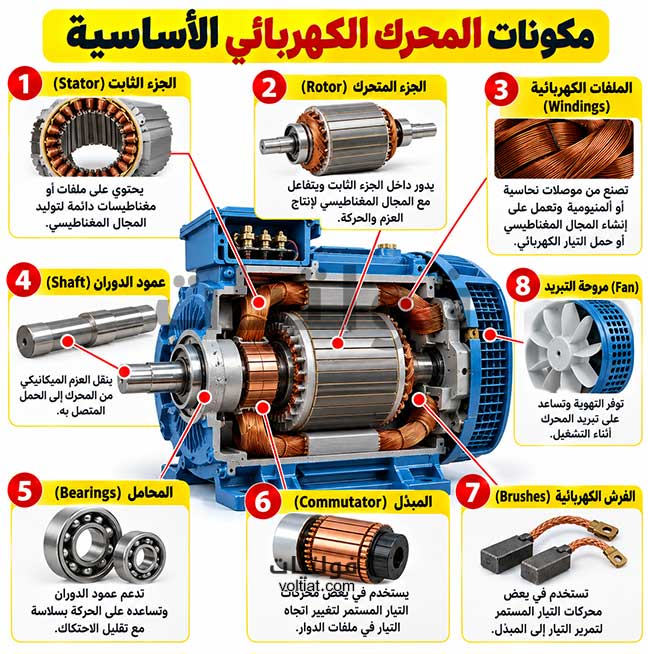

ما مكونات المحرك الكهربائي الأساسية؟
تختلف مكونات المحركات الكهربائية باختلاف النوع والتصميم. ومع ذلك، تضم كثير من المحركات أجزاء رئيسية تؤدي وظائف متكاملة.
فيما يلي شرح مبسط عن المكونات الأساسية للمحرك الكهربائي:
1. الجزء الثابت (Stator)
يشكل الجزء الثابت القسم الذي لا يدور أثناء التشغيل. ويحتوي عادةً على ملفات كهربائية أو مغناطيسات دائمة تنتج المجال المغناطيسي اللازم لعمل المحرك.
وفي المحركات الحثية ثلاثية الأطوار، تنتج ملفات الجزء الثابت مجالاً مغناطيسياً دوّاراً. ويساعد هذا المجال على توليد التيارات والعزم داخل الدوّار.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «التنسيق بين القاطع والكابل الكهربائي» للتعرف على التفاصيل بشكل أوسع.
2. الجزء المتحرك (Rotor)
يدور الجزء المتحرك داخل المحرك، ويتصل عادةً بعمود الدوران. ويتفاعل مع المجال المغناطيسي لإنتاج العزم الذي يشغّل الحمل.
وتختلف بنية الدوّار حسب نوع المحرك؛ فقد يحتوي على قضبان موصلة أو ملفات كهربائية أو مغناطيسات دائمة.
3. الملفات الكهربائية (Windings)
تتكون الملفات من موصلات نحاسية أو ألمنيومية وفق التصميم. وتساعد هذه الملفات على إنشاء المجالات المغناطيسية أو حمل التيار اللازم لتشغيل المحرك.
بالإضافة إلى ذلك، تؤثر جودة العزل ومقاومة الملفات ودرجة حرارتها في أداء المحرك وعمره التشغيلي.
4. عمود الدوران (Shaft)
ينقل عمود الدوران العزم الميكانيكي من المحرك إلى الحمل. وقد يتصل بالمعدة مباشرةً، أو ينقل الحركة إليها عن طريق السيور أو التروس.
5. المحامل (Bearings)
تدعم المحامل عمود الدوران وتساعده على الحركة بسلاسة. كما تقلل الاحتكاك وتحافظ على استقرار الأجزاء الدوارة، مما يساعد على تحسين الأداء وتقليل التآكل.
6. المبدّل والفُرش الكهربائية
تستخدم بعض محركات التيار المستمر التقليدية مبدّلاً كهربائياً (Commutator) وفُرشاً (Brushes). وتعمل هذه الأجزاء على تغيير اتجاه التيار في ملفات الدوّار في الوقت المناسب، مما يساعد على استمرار العزم في اتجاه الدوران المطلوب.
في المقابل، لا تحتاج المحركات الحثية ومحركات التيار المستمر عديمة الفُرش إلى هذا الترتيب؛ إذ تعتمد على تصميمات مختلفة للتحكم في المجال المغناطيسي.

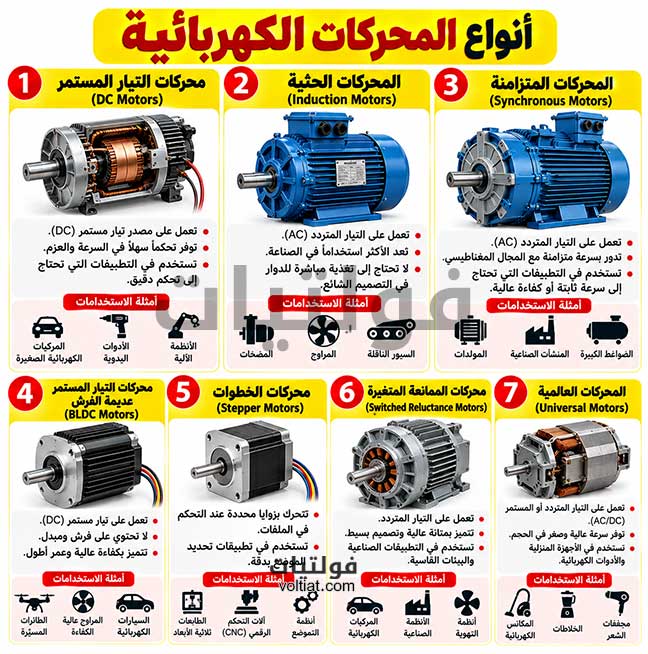

ما أنواع المحركات الكهربائية؟
تتنوع المحركات الكهربائية بحسب مصدر التغذية وطريقة توليد العزم ومتطلبات التحكم. لذلك، يعتمد اختيار المحرك المناسب على طبيعة الحمل والسرعة والعزم المطلوبين.
فيما يلي شرح مبسط عن كل نوع من نوع:
محركات التيار المستمر (DC Motors)
تعمل هذه المحركات باستخدام مصدر تيار مستمر، مثل البطاريات أو مزودات الطاقة المناسبة. وتناسب بعض التطبيقات التي تحتاج إلى التحكم في السرعة أو العزم.
وتشمل هذه الفئة محركات تقليدية تستخدم الفُرش والمبدّل، بالإضافة إلى محركات عديمة الفُرش تُعرف باسم (BLDC).
محركات التيار المتردد (AC Motors)
تعمل هذه المحركات باستخدام التيار المتردد، وتنتشر في المنازل والمنشآت الصناعية والتجارية. ومن أشهر أنواعها المحركات الحثية والمحركات المتزامنة.
فعلى سبيل المثال، ينتج الجزء الثابت في المحرك الحثي مجالاً مغناطيسياً دوّاراً. ويستحث هذا المجال تيارات داخل الدوّار، ثم تتفاعل هذه التيارات مع المجال المغناطيسي لتوليد العزم.
المحركات الحثية (Induction Motors)
تُعد المحركات الحثية من أكثر الأنواع شيوعاً في التطبيقات الصناعية والتجارية. ويعود ذلك إلى ملاءمتها للعديد من الأحمال، مثل المضخات والمراوح والضواغط والسيور الناقلة.
وفي التصميم الحثي الشائع، لا يحتاج الدوّار إلى تغذية كهربائية مباشرة؛ إذ يستحث المجال المغناطيسي الدوّار التيارات اللازمة لتوليد العزم.
المحركات المتزامنة (Synchronous Motors)
يدور الدوّار في المحرك المتزامن بالسرعة المتزامنة للمجال المغناطيسي الدوّار أثناء التشغيل المتزامن. لذلك، يناسب هذا النوع التطبيقات التي تتطلب سرعة ثابتة أو خصائص تشغيل محددة.
محركات الخطوات (Stepper Motors)
تتحرك محركات الخطوات بزوايا محددة عند تغذية ملفاتها بالتسلسل المناسب. ولهذا السبب، تستخدمها بعض الطابعات وآلات التحكم الرقمي وأنظمة تحديد الموضع.
ما القانون الذي يوضح القوة المؤثرة في المحرك الكهربائي؟
يمكن حساب مقدار القوة المغناطيسية المؤثرة في موصل مستقيم يحمل تياراً داخل مجال مغناطيسي باستخدام العلاقة التالية:
F = B × I × L × sin(θ)
حيث:
- F: القوة المغناطيسية، بوحدة النيوتن.
- B: كثافة الفيض المغناطيسي، بوحدة التسلا.
- I: التيار الكهربائي، بوحدة الأمبير.
- L: طول الموصل داخل المجال المغناطيسي، بوحدة المتر.
- θ: الزاوية بين اتجاه التيار واتجاه المجال المغناطيسي.
عندما يكون الموصل عمودياً على المجال المغناطيسي، تصبح قيمة sin(θ) مساوية للواحد. وعندها تختصر العلاقة إلى:
F = B × I × L
يوضح هذا القانون القوة المؤثرة في موصل منفرد، لكنه لا يحدد وحده عزم المحرك بالكامل. إذ يعتمد العزم أيضاً على عدد الموصلات وشكل الملفات وأبعادها وتوزيع المجال المغناطيسي.
ولتحديد اتجاه القوة، يمكن استخدام قاعدة فلمنغ لليد اليسرى في التطبيقات المناسبة.
كيف نحسب كفاءة المحرك الكهربائي؟
توضح الكفاءة مقدار الطاقة الكهربائية التي يحولها المحرك إلى قدرة ميكانيكية مفيدة. وكلما ارتفعت الكفاءة، انخفضت نسبة الطاقة التي يفقدها المحرك أثناء التشغيل.
يمكن حساب الكفاءة باستخدام العلاقة التالية:
الكفاءة (%) = (القدرة الميكانيكية الخارجة ÷ القدرة الكهربائية الداخلة) × 100
على سبيل المثال، إذا استهلك المحرك قدرة كهربائية مقدارها 1000 واط، وأنتج قدرة ميكانيكية مقدارها 900 واط، فإن كفاءته تساوي 90%.
أما القدرة المتبقية، ومقدارها 100 واط في هذا المثال، فتمثل الفواقد الكلية عند ظروف التشغيل المذكورة. وقد تشمل هذه الفواقد حرارة الملفات والفواقد المغناطيسية والاحتكاك ومقاومة الهواء.
وتختلف الكفاءة الفعلية حسب تصميم المحرك والحمل والسرعة ودرجة الحرارة. لذلك، يُفضل الرجوع إلى لوحة البيانات ومنحنيات الشركة المصنعة لتقييم الأداء عند نقطة التشغيل المطلوبة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «الفحص البصري لملفات المحركات» للتعرف على التفاصيل بشكل أوسع.
ما أهم استخدامات المحركات الكهربائية؟
تدخل المحركات الكهربائية في عدد كبير من الأجهزة والمعدات. وفيما يلي أبرز تطبيقاتها:
- المراوح: تحوّل الكهرباء إلى حركة دورانية تحرك الهواء.
- مضخات المياه: تدير المروحة الداخلية للمضخة لدفع المياه.
- أجهزة التكييف: تشغّل الضواغط والمراوح.
- المعدات الصناعية: تدير خطوط الإنتاج والسيور الناقلة والآلات.
- السيارات الكهربائية: تحوّل الطاقة الكهربائية إلى حركة تدفع السيارة.
- الأجهزة المنزلية: تشغّل الغسالات والخلاطات وأجهزة أخرى.
- أنظمة الأتمتة: تتحكم في الحركة والسرعة والموضع وفق نوع المحرك ونظام التحكم.
وبالتالي، يعتمد كثير من الأنظمة الحديثة على المحركات الكهربائية لإنجاز الأعمال بصورة آلية وفعالة.
ما العوامل التي تؤثر في كفاءة المحرك الكهربائي؟
تتأثر كفاءة المحرك بعدة عوامل، ولذلك يحتاج اختيار المحرك وصيانته إلى مراعاة ظروف التشغيل الفعلية.
- الحمل: قد تنخفض الكفاءة عندما يعمل المحرك بعيداً عن نقطة الأداء المناسبة.
- الفواقد الكهربائية: تنتج هذه الفواقد عن مقاومة الملفات ومرور التيار فيها.
- الفواقد المغناطيسية: تحدث داخل القلب المغناطيسي نتيجة تغير المجال.
- الاحتكاك: تستهلك المحامل والأجزاء المتحركة جزءاً من الطاقة.
- درجة الحرارة: قد تؤدي الحرارة المرتفعة إلى زيادة مقاومة الملفات والإضرار بالعزل.
- الصيانة: تساعد صيانة المحامل والتوصيلات وفتحات التهوية على المحافظة على الأداء.
لذلك، اختر قدرة المحرك بما يتناسب مع الحمل، والتزم بتعليمات الشركة المصنعة. كذلك، افحص التوصيلات والتهوية والمحامل دورياً، واتبع إجراءات السلامة قبل تنفيذ أعمال الصيانة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «كيفية فحص المحرك الكهربائي قبل التشغيل» للتعرف على التفاصيل بشكل أوسع.
الأسئلة الشائعة حول المحرك الكهربائي
هل يحوّل المحرك الكهربائي الكهرباء إلى طاقة ميكانيكية؟
نعم، يحوّل المحرك الكهربائي الطاقة الكهربائية إلى طاقة ميكانيكية، غالباً على شكل حركة دورانية وعزم يشغّلان الحمل المتصل به.
ما الفرق بين المحرك الكهربائي والمولد الكهربائي؟
يحوّل المحرك الطاقة الكهربائية إلى طاقة ميكانيكية، بينما يحوّل المولد الطاقة الميكانيكية إلى طاقة كهربائية. ومع ذلك، يعتمد كلا الجهازين على مبادئ الكهرومغناطيسية.
لماذا يسخن المحرك الكهربائي أثناء التشغيل؟
تنتج الحرارة عن الفواقد الكهربائية والمغناطيسية والاحتكاك. لكن ارتفاع الحرارة بصورة غير طبيعية قد يشير إلى زيادة الحمل أو ضعف التهوية أو وجود مشكلة في التوصيلات أو الملفات أو المحامل.
هل تحتوي جميع المحركات الكهربائية على فُرش؟
لا. تستخدم بعض محركات التيار المستمر التقليدية الفُرش والمبدّل، بينما تعمل المحركات الحثية ومحركات التيار المستمر عديمة الفُرش بتصميمات مختلفة.
ما الفرق بين محركات التيار المستمر والتيار المتردد؟
تختلف طريقة توليد المجال المغناطيسي والتحكم في العزم بين النوعين. وتستخدم المحركات الحثية مجالاً مغناطيسياً دوّاراً لاستحثاث التيارات داخل الدوّار، بينما تعتمد محركات التيار المستمر على ترتيبات مختلفة بحسب تصميمها.
الخلاصة
يحوّل المحرك الكهربائي الطاقة الكهربائية إلى طاقة ميكانيكية من خلال التفاعل بين التيارات الكهربائية والمجالات المغناطيسية. ويتكون عادةً من جزء ثابت ودوّار وملفات وعمود دوران ومحامل، وقد يضم أجزاء إضافية بحسب نوعه.
وتتنوع المحركات الكهربائية لتناسب تطبيقات مختلفة، بدءاً من المراوح المنزلية وصولاً إلى المضخات والآلات الصناعية والسيارات الكهربائية. لذلك، يعتمد اختيار المحرك المناسب على الحمل والسرعة والعزم ومصدر التغذية والكفاءة المطلوبة.
