كيفية فحص المحرك الكهربائي قبل التشغيل؟ خطوات عملية

يعد فحص المحرك الكهربائي قبل التشغيل خطوة مهمة للتأكد من سلامته وتقليل احتمالية حدوث الأعطال أو ارتفاع الحرارة أو تلف الملفات. ويشمل الفحص عدة مراحل تبدأ بالفحص البصري والميكانيكي، ثم اختبار الملفات والعزل والتوصيلات الكهربائية.

يمكن تطبيق هذه الخطوات على معظم المحركات الكهربائية أحادية وثلاثية الأطوار، مع مراعاة اختلاف إجراءات الفحص حسب نوع المحرك وتعليمات الشركة المصنعة.

⚠️ تنبيه مهم: يجب فصل مصدر الطاقة والتأكد من عدم وجود جهد قبل إجراء أي فحص كهربائي. أما المحركات ذات الجهد العالي والاختبارات المتقدمة، فيجب فحصها بواسطة فني مؤهل وباستخدام معدات مناسبة.

ما أهمية فحص المحرك الكهربائي قبل التشغيل؟

يساعد فحص المحرك قبل التشغيل على اكتشاف المشكلات التي قد تمنع تشغيله بأمان أو تؤدي إلى تلفه. كما يساعد على تقليل مخاطر الأعطال الكهربائية والميكانيكية.

ومن أبرز المشكلات التي يمكن اكتشافها:

• تلف أو احتراق عزل الملفات.
• وجود دائرة مفتوحة في أحد الملفات.
• انخفاض مقاومة العزل.
• تلف الكراسي أو صعوبة دوران العمود.
• وجود أطراف كهربائية مفكوكة أو محترقة.
• تراكم الغبار والأوساخ داخل نظام التبريد.
• وجود مشكلة في التأريض.
• عدم توافق جهد التغذية مع بيانات المحرك.

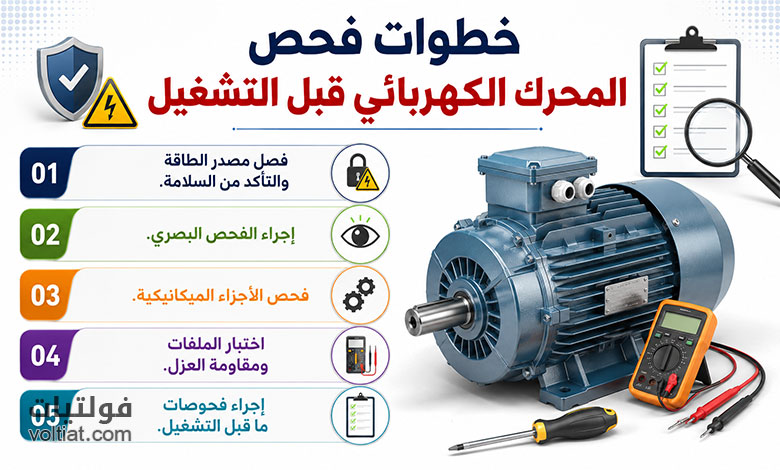

خطوات فحص المحرك الكهربائي قبل التشغيل

يمكن تقسيم الفحص إلى خمس مراحل رئيسية:

1. فصل مصدر الطاقة والتأكد من السلامة.
2. إجراء الفحص البصري.
3. فحص الأجزاء الميكانيكية.
4. اختبار الملفات ومقاومة العزل.
5. إجراء فحوصات ما قبل التشغيل.

1. فصل مصدر الطاقة والتأكد من السلامة

قبل البدء في فحص المحرك الكهربائي، يجب التأكد من عزله عن مصدر الطاقة بشكل كامل.

اتبع الإجراءات التالية:

• افصل القاطع أو مفتاح العزل الخاص بالمحرك.
• استخدم إجراءات القفل ووضع بطاقة التحذير (LOTO) عند توفرها.
• تأكد من عدم وجود جهد على أطراف المحرك باستخدام جهاز قياس مناسب.
• إذا كان المحرك يحتوي على مكثف، فتأكد من تفريغ شحنته بالطريقة الموصى بها من الشركة المصنعة.
• استخدم معدات الوقاية الشخصية المناسبة.
• لا تبدأ أي اختبار كهربائي قبل التأكد من فصل المحرك عن مصدر التغذية.

لا تحاول تدوير العمود أو إجراء أي اختبار على الدائرة أثناء وجود مصدر الطاقة.

2. الفحص البصري للمحرك

بعد التأكد من فصل الطاقة، ابدأ بفحص المحرك من الخارج.

فحص جسم المحرك

ابحث عن أي علامات غير طبيعية، مثل:

• الشقوق أو التشوهات.
• الصدأ والتآكل.
• آثار الحريق أو تغير اللون.
• تسرب الزيت.
• تلف غطاء المروحة.
• تراكم الغبار والأوساخ.

كما يجب التأكد من عدم وجود تلف واضح في الأجزاء التي يمكن الوصول إليها بأمان.

فحص صندوق التوصيل

افتح صندوق التوصيل وفق تعليمات الشركة المصنعة، ثم افحص:

• أطراف التوصيل.
• الأسلاك والكابلات.
• وجود أطراف مفكوكة.
• آثار الاحتراق أو ارتفاع الحرارة.
• علامات الأكسدة أو التآكل.
• سلامة العوازل.

ويُفضل شد التوصيلات وفق عزم الربط المحدد من الشركة المصنعة، وليس بشكل عشوائي.

فحص نظام التبريد

تأكد من أن فتحات التهوية نظيفة وخالية من العوائق.

افحص كذلك:

• مروحة التبريد.
• غطاء المروحة.
• شفرات المروحة.
• مسار دخول وخروج الهواء.

انسداد فتحات التهوية قد يؤدي إلى ارتفاع درجة حرارة المحرك أثناء التشغيل.

فحص لوحة البيانات

سجل البيانات الموجودة على لوحة المحرك، وأهمها:

• الجهد المقنن.
• التيار المقنن.
• القدرة بالكيلوواط أو الحصان.
• عدد الأطوار.
• سرعة الدوران RPM.
• التردد.
• فئة العزل.
• طريقة التوصيل.

هذه البيانات مهمة عند مقارنة نتائج القياس بالقيم الطبيعية للمحرك.

مقال ذو صلة: كيفية قياس ملفات المحرك الكهربائي بالملتيميتر

يساعد هذا المقال في التعرف على الطريقة الصحيحة لقياس مقاومة ملفات المحرك ومقارنة النتائج بين الأطوار.

3. فحص الأجزاء الميكانيكية للمحرك

بعد الانتهاء من الفحص البصري، انتقل إلى الفحص الميكانيكي.

فحص عمود المحرك

أدر العمود باليد بعد التأكد من فصل الطاقة تمامًا.

يجب أن يتحرك العمود بسلاسة ودون وجود:

• احتكاك غير طبيعي.
• صوت صرير.
• تقطّع أثناء الدوران.
• مقاومة شديدة.
• اهتزاز أو حركة غير طبيعية.

وجود صعوبة واضحة في دوران العمود قد يشير إلى مشكلة في الكراسي أو وجود عائق ميكانيكي.

فحص اللعب في العمود

تحقق من وجود حركة شعاعية أو محورية غير طبيعية في العمود.

إذا كان هناك لعب كبير، فقد يكون السبب تآكل الكراسي أو وجود مشكلة ميكانيكية تحتاج إلى فحص متخصص.

فحص الكراسي والتزييت

تحقق من حالة الكراسي ومن وجود التزييت المناسب، خصوصًا إذا كان المحرك متوقفًا عن العمل لفترة طويلة.

لا تضف كمية زائدة من الشحم، لأن زيادة التزييت قد تسبب ارتفاع درجة حرارة الكراسي.

فحص القابض والبكرة

إذا كان المحرك متصلًا بحمل ميكانيكي، افحص:

• القابض.
• البكرة.
• مجرى المفتاح (Keyway).
• العمود.
• المحاذاة بين المحرك والحمل.

إذا لم يدُر العمود بحرية، لا تشغّل المحرك قبل تحديد سبب المشكلة.

مقال ذو صلة: ما أسباب انخفاض عزم الدوران في المحرك الكهربائي؟

يمكن أن يساعدك هذا المقال في معرفة أهم الأسباب التي تؤثر في عزم المحرك وأدائه أثناء التشغيل.

4. فحص ملفات المحرك بالملتيميتر

بعد التأكد من فصل المحرك عن مصدر الطاقة وعن أجهزة التحكم، يمكن استخدام الملتيميتر لقياس مقاومة الملفات.

اضبط الجهاز على وضع قياس المقاومة Ω.

يجب أن تكون نتائج القياس متقاربة بين الملفات في المحركات ثلاثية الأطوار، مع مراعاة أن المقاومة الطبيعية تختلف حسب قدرة المحرك وتصميمه ودرجة حرارته.

فحص محرك ثلاثي الأطوار

في المحرك ثلاثي الأطوار، قِس المقاومة بين كل زوج من الأطراف:

• U-V
• V-W
• W-U

أو بين:

• T1-T2
• T2-T3
• T3-T1

يجب أن تكون القراءات متقاربة نسبيًا.

الاختلاف الكبير بين القياسات قد يشير إلى وجود مشكلة في أحد الملفات أو نقاط التوصيل.

لا تعتمد على قيمة مقاومة ثابتة لجميع المحركات؛ فالقيمة تختلف حسب قدرة المحرك وتصميمه.

ماذا يعني ظهور OL عند قياس ملفات المحرك؟

إذا أظهر الملتيميتر الرمز OL أو قراءة تدل على دائرة مفتوحة، فقد يعني ذلك وجود انقطاع في الملف أو في أحد مسارات التوصيل.

في هذه الحالة، يجب فحص التوصيلات والأطراف قبل الحكم على تلف الملف نفسه.

فحص محرك أحادي الطور

تختلف طريقة قياس محرك أحادي الطور حسب تصميمه.

في المحركات التي تحتوي على ملف تشغيل وملف بدء، يمكن قياس المقاومة بين:

• المشترك وملف التشغيل.
• المشترك وملف البدء.
• ملف التشغيل وملف البدء.

ويجب تفسير النتائج وفق تصميم المحرك ومخطط الشركة المصنعة.

إذا كان المحرك أحادي الطور يعتمد على مكثف، فإن فحص المكثف قد يكون ضروريًا عند وجود مشكلة في بدء التشغيل.

5. اختبار مقاومة عزل المحرك بالميجر

يُستخدم جهاز الميجر (Megger) لقياس مقاومة العزل بين ملفات المحرك والإطار المعدني.

ويُعد هذا الاختبار من أهم فحوصات المحرك قبل التشغيل، خصوصًا للمحركات التي تعرضت للرطوبة أو التخزين لفترة طويلة.

كيف يتم اختبار عزل المحرك؟

بعد فصل المحرك عن مصدر الطاقة وأجهزة التحكم، يتم توصيل جهاز اختبار العزل بين ملفات المحرك والإطار المعدني المؤرض.

قد يتم اختبار كل طور بشكل منفصل أو اختبار الأطوار معًا وفق طبيعة المحرك وإجراء الاختبار.

يجب اختيار جهد الاختبار وفق مواصفات المحرك وتعليمات الشركة المصنعة والمعيار المستخدم.

ما قيمة مقاومة عزل المحرك المقبولة؟

لا توجد قيمة واحدة تصلح كحد أدنى لجميع المحركات.

تعتمد نتيجة اختبار العزل على عوامل متعددة، منها:

• جهد المحرك.
• درجة حرارة الملفات.
• الرطوبة.
• عمر المحرك.
• حالة العزل.
• نوع المحرك.
• المعيار المستخدم في الاختبار.

لذلك، يجب مقارنة النتيجة بتعليمات الشركة المصنعة أو القراءات السابقة للمحرك عند توفرها.

انخفاض مقاومة العزل بشكل واضح قد يشير إلى وجود رطوبة أو تلوث أو تدهور في العزل.

مقال ذو صلة: كيفية اختبار عزل المحرك الكهربائي بالميجر؟

يوضح هذا المقال بشكل أكثر تفصيلًا طريقة استخدام جهاز اختبار العزل وقراءة النتائج.

ما هو مؤشر الاستقطاب PI؟

يمكن استخدام مؤشر الاستقطاب (PI) لتقييم حالة عزل المحرك بصورة أكثر دقة.

ويتم حسابه عادةً من خلال مقارنة مقاومة العزل بعد 10 دقائق مع مقاومتها بعد دقيقة واحدة:

PI = مقاومة العزل بعد 10 دقائق ÷ مقاومة العزل بعد دقيقة واحدة

ويجب تفسير النتيجة وفق نوع المحرك والمعيار المستخدم وتوصيات الشركة المصنعة.

6. فحص تأريض المحرك والتوصيلات

تأكد من توصيل جسم المحرك بنظام التأريض بشكل صحيح.

كما يجب فحص:

• كابل التأريض.
• نقطة ربط التأريض.
• أطراف التوصيل.
• سلامة العوازل.
• إحكام التوصيلات.

يُعد التأريض جزءًا أساسيًا من حماية الأشخاص والمعدات عند حدوث عطل في العزل.

7. فحوصات ما قبل تشغيل المحرك

بعد نجاح الفحوصات السابقة، يمكن الانتقال إلى مرحلة ما قبل التشغيل.

تحقق من النقاط التالية:

• جهد التغذية مطابق للجهد المقنن للمحرك.
• التوصيل الكهربائي مطابق لمخطط الشركة المصنعة.
• الحماية الكهربائية مناسبة للمحرك.
• القاطع والفيوزات بالمقاسات الصحيحة.
• الحمل الميكانيكي حر الحركة.
• اتجاه الدوران مناسب للتطبيق.
• إعدادات جهاز التحكم أو الـ VFD صحيحة عند استخدامه.

فحص اتجاه دوران المحرك ثلاثي الأطوار

يمكن التحقق من اتجاه الدوران وفق إجراء تشغيل آمن ومناسب للمعدة.

إذا كان الاتجاه خاطئًا في محرك ثلاثي الأطوار، يمكن عكس اتجاه الدوران عادةً بتبديل أي طورين، بعد فصل الطاقة واتباع إجراءات السلامة المناسبة.

التشغيل الأول للمحرك

يفضل، عندما يسمح التطبيق، تشغيل المحرك دون حمل في البداية.

راقب المحرك خلال التشغيل الأولي بحثًا عن:

• أصوات غير طبيعية.
• اهتزاز زائد.
• ارتفاع سريع في درجة الحرارة.
• تيار أعلى من المتوقع.
• رائحة عزل غير طبيعية.
• توقف القاطع أو الحماية.

يمكن استخدام كماشة قياس التيار لمراقبة تيار التشغيل ومقارنته بالقيمة الموجودة على لوحة البيانات.

مقال ذو صلة: ما أسباب ارتفاع حرارة المحرك الكهربائي؟

إذا ارتفعت درجة حرارة المحرك بسرعة أثناء التشغيل، فقد يساعد هذا المقال في تحديد الأسباب المحتملة وطرق فحصها.

علامات تدل على عدم صلاحية المحرك للتشغيل

لا تشغّل المحرك إذا ظهرت إحدى العلامات التالية:

• صعوبة واضحة في دوران العمود.
• وجود احتكاك أو صوت ميكانيكي غير طبيعي.
• وجود آثار احتراق على الملفات أو الأطراف.
• انخفاض واضح في مقاومة العزل.
• وجود دائرة مفتوحة في أحد الملفات.
• وجود تلف في كابل التغذية.
• عدم سلامة التأريض.
• وجود رائحة عزل محترق.
• وجود تلف ميكانيكي واضح.
• عدم توافق جهد التغذية مع بيانات المحرك.

في هذه الحالات، يجب تحديد سبب المشكلة وإصلاحها قبل إعادة تشغيل المحرك.

جدول فحص المحرك الكهربائي قبل التشغيل

أسئلة شائعة حول فحص المحرك الكهربائي

الخلاصة

يبدأ فحص المحرك الكهربائي قبل التشغيل بفصل مصدر الطاقة والتأكد من السلامة، ثم إجراء الفحص البصري والميكانيكي. بعد ذلك، يمكن فحص مقاومة الملفات بالملتيميتر واختبار مقاومة العزل باستخدام الميجر.

وقبل التشغيل، يجب التأكد من سلامة التوصيلات والتأريض وجهد التغذية والحماية الكهربائية.

إذا فشل المحرك في أحد الاختبارات أو ظهرت علامات تلف واضحة، فلا تشغّله قبل تحديد المشكلة وإصلاحها بواسطة شخص مؤهل.

كما يجب دائمًا الرجوع إلى لوحة بيانات المحرك ودليل الشركة المصنعة، لأن قيم الاختبارات تختلف حسب نوع المحرك وقدرته وتصميمه وظروف تشغيله.
