ما الفرق بين محولات القدرة ومحولات التوزيع؟ يُعد هذا السؤال من الأسئلة المهمة لفهم طريقة انتقال الطاقة الكهربائية من محطات التوليد إلى المنازل والمنشآت. فعلى الرغم من أن النوعين يعتمدان على مبدأ الحث الكهرومغناطيسي، فإنهما يختلفان في الوظيفة والجهد والقدرة وطريقة التصميم وموقع التركيب داخل الشبكة الكهربائية.
تُستخدم محولات القدرة لنقل كميات كبيرة من الطاقة الكهربائية عبر شبكات النقل، بينما تعمل محولات التوزيع على خفض الجهد إلى مستويات مناسبة لتغذية المستهلكين. وفي هذا المقال، سنتعرف على أهم الفروق بين محولات القدرة ومحولات التوزيع، مع جدول مقارنة وأمثلة عملية تساعدك على فهم وظيفة كل نوع.
ما الفرق بين محولات القدرة ومحولات التوزيع؟
يكمن الفرق الأساسي بين محولات القدرة ومحولات التوزيع في موقع كل محول داخل الشبكة الكهربائية والهدف من استخدامه. فمحولات القدرة تتعامل عادةً مع مستويات جهد وقدرات مرتفعة لنقل الطاقة بين مراحل الشبكة، أما محولات التوزيع فتُستخدم في المرحلة الأخيرة لخفض الجهد وتوفير الكهرباء للمنازل والمباني التجارية والمنشآت الصناعية.
ومع ذلك، لا يعتمد تصنيف المحول على قدرته الاسمية وحدها؛ إذ تؤثر وظيفته وتصميمه ومتطلبات تشغيله في تحديد نوعه.

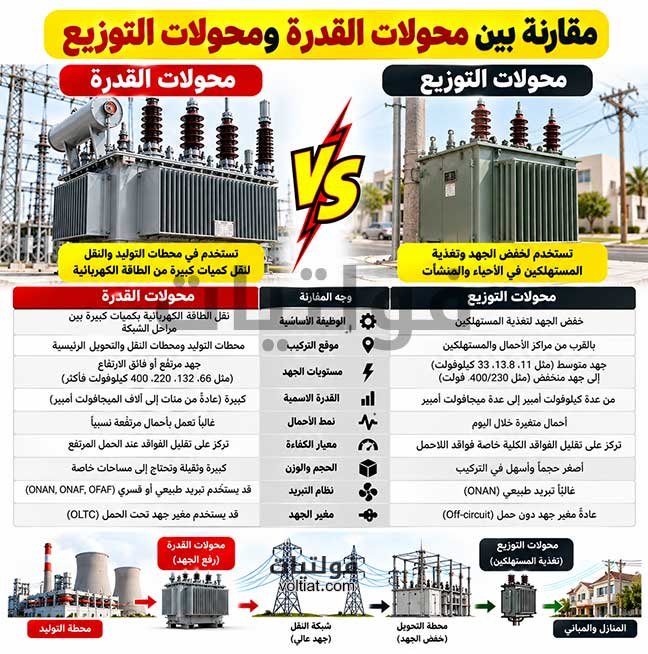

جدول مقارنة بين محولات القدرة ومحولات التوزيع
| وجه المقارنة | محولات القدرة (Power Transformers) | محولات التوزيع (Distribution Transformers) |
|---|---|---|
| الوظيفة الأساسية | نقل الطاقة الكهربائية بكميات كبيرة بين مراحل الشبكة | خفض الجهد لتغذية المستهلكين |
| موقع التركيب | محطات التوليد ومحطات النقل والتحويل الرئيسية | بالقرب من مراكز الأحمال والمستهلكين |
| مستويات الجهد | جهد مرتفع أو فائق الارتفاع بحسب الشبكة | جهد متوسط في الجانب الابتدائي، وجهد منخفض في الجانب الثانوي غالباً |
| القدرة الاسمية | كبيرة، وقد تصل إلى مئات أو آلاف الميجافولت أمبير في التطبيقات الكبرى | تتراوح من عدة كيلوفولت أمبير إلى عدة ميجافولت أمبير بحسب الاستخدام |
| نمط الأحمال | غالباً ما تعمل بأحمال مرتفعة نسبياً في تطبيقات نقل الطاقة | تتغير أحمالها خلال اليوم بحسب استهلاك المستهلكين |
| معيار الكفاءة | تقليل الفواقد مع مراعاة ظروف الحمل والتشغيل | تقليل الفواقد الكلية، خصوصاً فواقد اللاحمل خلال ساعات التشغيل الطويلة |
| الحجم والوزن | كبيرة وثقيلة في التطبيقات ذات القدرات العالية | أصغر عادةً وأسهل في التركيب بالقرب من الأحمال |
| نظام التبريد | قد يحتاج إلى أنظمة تبريد طبيعية أو قسرية وفقاً للقدرة والتصميم | يستخدم التبريد الطبيعي في كثير من التطبيقات، وقد يحتاج إلى حلول أخرى حسب التصميم |
| مغير الجهد | قد يستخدم مغير جهد تحت الحمل (OLTC) | قد يستخدم مغير جهد دون حمل، بحسب التصميم |
| الاستخدام الشائع | شبكات النقل ومحطات التحويل الرئيسية | تغذية المباني والأحياء والمنشآت |
ملاحظة: القيم الفاصلة بين النوعين ليست موحدة في جميع التطبيقات. لذلك، يجب الرجوع إلى المواصفات الفنية والمعايير المعتمدة وبيانات الشركة المصنعة عند تصنيف محول محدد.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «أنواع المحولات الكهربائية» للتعرف على التفاصيل بشكل أوسع.

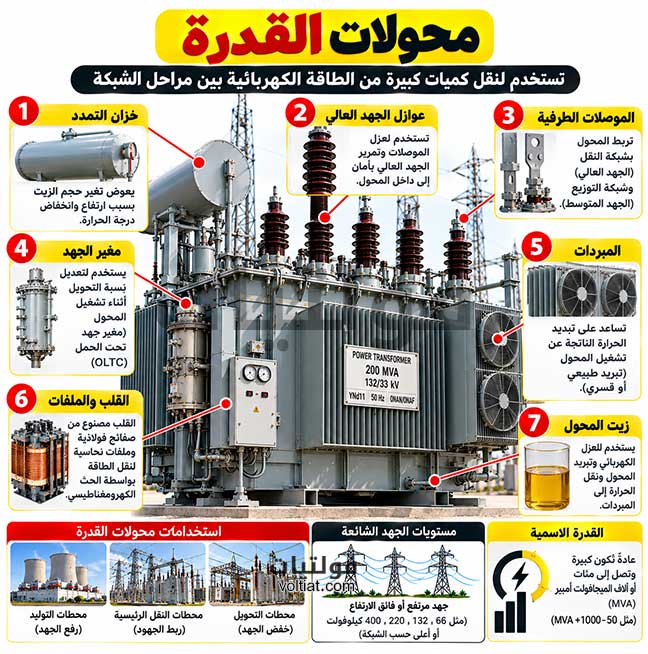

أولاً: ما هي محولات القدرة (Power Transformers)؟
محولات القدرة هي محولات كهربائية تُستخدم لنقل الطاقة الكهربائية بكميات كبيرة بين مستويات الجهد المختلفة داخل منظومة الكهرباء. وتوجد عادةً في محطات التوليد ومحطات النقل والتحويل الرئيسية.
تساعد هذه المحولات على رفع الجهد قبل نقل الطاقة لمسافات طويلة، أو خفضه عند الانتقال إلى مستوى جهد مناسب لمرحلة أخرى من الشبكة.
أهم استخدامات محولات القدرة
تؤدي محولات القدرة عدة وظائف أساسية، منها:
- رفع الجهد الكهربائي: ترفع الجهد عند محطات التوليد لتقليل التيار اللازم لنقل القدرة نفسها.
- خفض الجهد: تخفض الجهد في محطات الاستقبال والتحويل ليتناسب مع مراحل الشبكة التالية.
- نقل قدرات كهربائية كبيرة: تُستخدم في الشبكات التي تحتاج إلى نقل الطاقة بين محطات التوليد ومراكز الأحمال.
- دعم موثوقية الشبكة: تساعد في ربط مستويات الجهد المختلفة، وفقاً لتصميم الشبكة وترتيبات الحماية والتشغيل.
لماذا تُستخدم محولات القدرة عند الجهود العالية؟
عند نقل قدرة كهربائية معينة، يؤدي رفع الجهد إلى تقليل التيار المطلوب، إذا بقي معامل القدرة ثابتاً في حالة التيار المتردد.
وتعتمد الفواقد الحرارية في الموصلات على مربع التيار، وفقاً للعلاقة:
P = I² × R
حيث:
- P: القدرة المفقودة على شكل حرارة، بالواط.
- I: التيار المار في الموصل، بالأمبير.
- R: مقاومة الموصل، بالأوم.
لذلك، يساعد تقليل التيار على خفض فواقد النقل، مع مراعاة مقاومة الموصلات ومتطلبات العزل والحماية.
كيف تُصمم محولات القدرة؟
يراعي تصميم محولات القدرة ظروف التشغيل والجهد والتيار والقدرة المطلوبة. كما قد تستخدم أنظمة تبريد متقدمة، وعوازل مناسبة للجهد المرتفع، ومغيرات جهد تحت الحمل في بعض التطبيقات.
وتعتمد طريقة التبريد على تصميم المحول وقدرته وظروف تشغيله. ومن الأنظمة الشائعة التبريد الطبيعي بالزيت والهواء (ONAN)، والتبريد بالهواء القسري (ONAF)، وقد تستخدم أنظمة أخرى عند الحاجة.

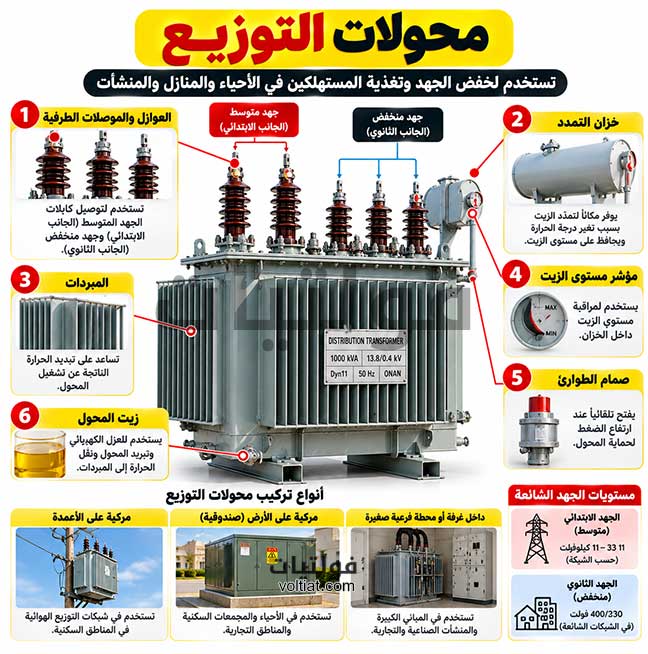

ثانياً: ما هي محولات التوزيع (Distribution Transformers)؟
محولات التوزيع هي محولات كهربائية تخفض الجهد المتوسط إلى جهد منخفض مناسب لتغذية المستهلكين. وتُركب بالقرب من الأحمال لتقليل طول مسارات التوزيع بالجهد المنخفض وتوفير الطاقة للمنازل والمباني التجارية وبعض المنشآت الصناعية.
في السعودية، تعتمد مستويات الجهد الفعلية على شبكة التوزيع والمنطقة ومتطلبات شركة الكهرباء. ومن أمثلة جهود التوزيع المتوسطة 13.8 كيلوفولت و33 كيلوفولت في بعض الشبكات، بينما تُحدد قيمة الجهد المنخفض وفق نظام التغذية المستخدم.
أهم استخدامات محولات التوزيع
تُستخدم محولات التوزيع في مجموعة متنوعة من المواقع، منها:
- الأحياء السكنية: لتغذية المنازل والمباني السكنية بالكهرباء.
- المباني التجارية: مثل المتاجر والمكاتب والمراكز التجارية.
- المدارس والمستشفيات: لتوفير الجهد المناسب للأحمال الكهربائية.
- المنشآت الصناعية: لتغذية الأحمال التي تحتاج إلى جهد منخفض، بحسب تصميم المنشأة.
- المرافق العامة: مثل الإنارة وبعض مرافق الخدمات والبنية التحتية.
كيف تعمل محولات التوزيع خلال اليوم؟
تختلف الأحمال المتصلة بمحولات التوزيع على مدار اليوم. فقد يرتفع الاستهلاك في فترات معينة وينخفض في فترات أخرى، بحسب طبيعة المستهلكين والطقس ومواعيد التشغيل.
وفي السعودية، قد يرتفع الطلب على الكهرباء في فترات الصيف بسبب تشغيل أجهزة التكييف. لذلك، يجب اختيار قدرة محول التوزيع بما يتناسب مع الحمل المتوقع، ومعايير التحميل ودرجة الحرارة وظروف التركيب.
ولا يعني ذلك أن محولات التوزيع تعمل دائماً بحمل جزئي؛ فقد تصل إلى أحمال مرتفعة أو تعمل بالقرب من قدرتها الاسمية، وفقاً لطبيعة الشبكة.
كيف تُصمم محولات التوزيع؟
يراعي تصميم محولات التوزيع كلاً من فواقد اللاحمل وفواقد الحمل، لأن المحول قد يبقى موصولاً بالشبكة طوال اليوم حتى عندما يكون استهلاك الكهرباء منخفضاً.
وتشمل الفواقد الأساسية:
- فواقد القلب الحديدي: تحدث نتيجة تغير الفيض المغناطيسي في القلب، وتستمر ما دام المحول مُغذّى بالجهد.
- فواقد الملفات النحاسية: تنتج عن مقاومة الملفات، وتزداد عادةً مع ارتفاع التيار والحمل.
لهذا السبب، تحظى فواقد اللاحمل باهتمام كبير عند تصميم محولات التوزيع، لكن اختيار المحول يعتمد على الفواقد الكلية وظروف التشغيل الفعلية، وليس على نوع واحد من الفواقد فقط.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «مبدأ عمل المحول الكهربائي» للتعرف على التفاصيل بشكل أوسع.
ثالثاً: الفرق بين محولات القدرة ومحولات التوزيع من حيث الكفاءة
تُعد الكفاءة من أهم العوامل عند مقارنة محولات القدرة ومحولات التوزيع، لكن طريقة تقييمها تختلف باختلاف طبيعة التشغيل.
تعمل محولات القدرة في تطبيقات نقل الطاقة بأحمال مرتفعة نسبياً في كثير من الحالات. لذلك، يهتم تصميمها بتقليل الفواقد عند ظروف الحمل المتوقعة.
أما محولات التوزيع، فقد تعمل بأحمال متغيرة طوال اليوم. ولهذا، يركز تصميمها على تقليل الفواقد الكلية خلال دورة التشغيل اليومية، بما يشمل فواقد القلب الحديدي وفواقد الملفات.
وتُحسب كفاءة المحول بالعلاقة التالية:
الكفاءة (%) = (القدرة الخارجة ÷ القدرة الداخلة) × 100
كلما انخفضت الفواقد، ارتفعت كفاءة المحول عند نقطة التشغيل نفسها. ومع ذلك، لا يمكن الحكم على كفاءة محول بمجرد معرفة نوعه؛ إذ يجب مراجعة بيانات الفواقد والكفاءة وظروف الحمل المحددة في ورقة البيانات الفنية.
رابعاً: الفرق بين محولات القدرة ومحولات التوزيع من حيث الجهد والقدرة
تعمل محولات القدرة عادةً في مراحل الشبكة التي تتطلب نقل قدرات كبيرة والتعامل مع جهود مرتفعة. وقد تشمل تطبيقاتها جهوداً مثل 66 و132 و220 و400 كيلوفولت، وفقاً لتصميم الشبكة.
أما محولات التوزيع، فتستقبل عادةً جهداً متوسطاً وتخفضه إلى جهد منخفض مناسب للأحمال. وقد تكون قدرتها الاسمية من عشرات أو مئات الكيلوفولت أمبير، أو تصل إلى عدة ميجافولت أمبير في بعض التطبيقات.
لكن من المهم عدم اعتبار قيمة 33 كيلوفولت أو 200 ميجافولت أمبير حداً فاصلاً ثابتاً في جميع الحالات. فقد تختلف حدود التصنيف بين المعايير والشركات المصنعة والممارسات الهندسية.
نصيحة فنية: عند اختيار محول، لا تعتمد على الجهد والقدرة الاسمية فقط؛ بل راجع أيضاً مجموعة التوصيل، وممانعة القصر، ووسائل التبريد، ومستوى العزل، وارتفاع درجة الحرارة، ومتطلبات الحماية.
خامساً: هل يمكن استخدام محول قدرة بدلاً من محول توزيع؟
لا يمكن استبدال أحد النوعين بالآخر بصورة مباشرة دون دراسة فنية. فقد يكون أحدهما مناسباً من حيث القدرة، لكنه غير مناسب من حيث الجهد أو مجموعة التوصيل أو متطلبات الحماية أو ظروف التركيب.
على سبيل المثال، قد لا يكون محول مصمم لمحطة نقل مناسباً للتركيب داخل شبكة توزيع محلية، حتى لو أمكن تحقيق مستويات الجهد المطلوبة. ويعود ذلك إلى اختلاف متطلبات التشغيل والفواقد والتبريد والتوصيلات والموقع.
وبالمثل، لا يُعد محول التوزيع بديلاً مناسباً لمحول قدرة في محطة نقل تحتاج إلى قدرات كبيرة وظروف تشغيل مختلفة.
قبل اختيار المحول، يجب التأكد من توافقه مع:
- الجهد الابتدائي والثانوي.
- القدرة الاسمية والحمل المتوقع.
- التردد وعدد الأطوار.
- مجموعة التوصيل وإمكانية توفير نقطة التعادل عند الحاجة.
- ممانعة القصر ومستويات تيارات الأعطال.
- أنظمة الحماية والتبريد والعزل.
- ظروف البيئة والتركيب ومتطلبات الكود المعتمد.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «قراءة بيانات المحول الكهربائي» للتعرف على التفاصيل بشكل أوسع.
سادساً: الأسئلة الشائعة حول محولات القدرة ومحولات التوزيع
1. ما الفرق الأساسي بين محول القدرة ومحول التوزيع؟
يتمثل الفرق الأساسي في الوظيفة داخل الشبكة الكهربائية. ينقل محول القدرة الطاقة بكميات كبيرة بين مستويات الجهد في مراحل التوليد والنقل والتحويل، بينما يخفض محول التوزيع الجهد لتغذية المستهلكين.
2. هل محولات القدرة أكبر من محولات التوزيع؟
غالباً ما تكون محولات القدرة أكبر حجماً وأعلى قدرة اسمية، خاصةً في محطات النقل الرئيسية. ومع ذلك، يعتمد الحجم الفعلي على القدرة والتصميم ونظام التبريد وطريقة التركيب.
3. لماذا تهتم محولات التوزيع بفواقد اللاحمل؟
لأنها قد تبقى موصولة بالشبكة على مدار اليوم، حتى عندما يكون الحمل منخفضاً. وتستمر فواقد القلب الحديدي ما دام المحول مُغذّى بالجهد، لذلك يؤثر تقليلها في استهلاك الطاقة على مدى فترة التشغيل.
4. هل تعمل محولات القدرة ومحولات التوزيع بالمبدأ نفسه؟
نعم. يعتمد النوعان على الحث الكهرومغناطيسي لنقل الطاقة بين الملفات، لكنهما يختلفان في التصميم والقدرات والجهود وظروف التشغيل والتطبيقات.
5. ما أنواع محولات التوزيع المستخدمة في السعودية؟
تختلف الأنواع وفق موقع التركيب وطبيعة الشبكة. فقد تُستخدم محولات مركبة على الأعمدة في بعض الشبكات الهوائية، أو محولات أرضية في المواقع المناسبة، أو محولات داخل غرف ومحطات مخصصة. ويجب اختيار النوع وفق متطلبات شركة الكهرباء والكود والمواصفات المعتمدة للمشروع.
الخلاصة
يتضح أن الفرق بين محولات القدرة ومحولات التوزيع لا يقتصر على الجهد أو القدرة الاسمية، بل يشمل الوظيفة داخل الشبكة، ونمط الأحمال، والفواقد، وأنظمة التبريد والعزل، ومتطلبات التركيب والحماية.
تُستخدم محولات القدرة لنقل الطاقة بين مراحل الشبكة الكهربائية، بينما تؤدي محولات التوزيع دوراً أساسياً في إيصال الكهرباء إلى المنازل والمنشآت بجهد مناسب. ويعتمد الاختيار الصحيح على دراسة الحمل والجهد وظروف التشغيل والمواصفات الفنية.
برأيك، ما العامل الأهم عند اختيار المحول الكهربائي: القدرة الاسمية، أم الكفاءة، أم ظروف التشغيل؟ شاركنا رأيك في التعليقات.
