يعد الفحص البصري لملفات المحركات خطوة أولية مهمة لتقييم حالة ملفات المحرك الكهربائي. ويساعد هذا الفحص على اكتشاف علامات الحرارة والتلوث وتلف العزل والارتخاء والأضرار الميكانيكية.
يمكن إجراء الفحص دون إتلاف الملفات، كما لا يحتاج في صورته الأساسية إلى معدات معقدة. ومع ذلك، لا يكفي الفحص البصري وحده لتأكيد جميع الأعطال، لذلك يجب دعم نتائجه بالاختبارات الكهربائية والحرارية عند الحاجة.
في هذا المقال، سنتعرف على أهم طرق الفحص البصري لملفات المحركات، والعلامات التي قد تكشف تلف العزل أو ارتفاع الحرارة أو الاهتزاز، إضافة إلى الفحص باستخدام المنظار والاختبارات التي تكمل الفحص البصري.
ما الذي يكشفه الفحص البصري لملفات المحركات؟
يساعد الفحص المنظم على البحث عن علامات قد تشير إلى وجود مشكلة في الملفات أو نظام العزل، ومنها:
- تغير لون العزل أو ظهور آثار احتراق.
- تشقق العزل أو تفتته.
- وجود تلوث بالغبار أو الزيت أو الرطوبة.
- تلف الأسلاك أو الوصلات.
- ارتخاء نهايات الملفات أو الدعامات.
- وجود آثار احتكاك أو اهتزاز.
- ظهور رواسب أو مساحيق حول بعض مناطق الملفات.
- وجود علامات تلف ميكانيكي أو حراري.
لكن ظهور إحدى هذه العلامات لا يعني بالضرورة وجود عطل محدد. يجب تفسيرها مع حالة المحرك ونتائج الاختبارات الأخرى.
كيف تستعد لفحص ملفات المحرك؟
قبل البدء، يجب التعامل مع المحرك باعتباره معدة كهربائية قد تحتوي على طاقة خطرة.
فصل التغذية الكهربائية
افصل المحرك عن مصدر الطاقة، وطبّق إجراءات العزل ووضع بطاقات التحذير المناسبة. كما يجب التأكد من تفريغ أي طاقة متبقية قبل بدء الفحص.
يمكنك أيضًا الاستفادة من دليل كيفية فحص المحرك الكهربائي قبل التشغيل؟ لمعرفة خطوات الفحص الأولي للمحرك قبل تشغيله.
الوصول إلى الملفات
قد تحتاج إلى إزالة غطاء صندوق التوصيل أو بعض الأغطية للوصول إلى الأجزاء المطلوبة. أما المحركات الكبيرة، فقد تحتاج إلى تفكيك جزئي أو كامل للوصول إلى الملفات.
يجب تنفيذ أي تفكيك وفق تعليمات الشركة المصنعة، خصوصًا في المحركات الكبيرة أو ذات الجهد العالي.
توفير إضاءة مناسبة
استخدم إضاءة جيدة لفحص العزل والوصلات والمناطق الضيقة. ويمكن أن تساعد المصابيح اليدوية والمرايا والعدسات المكبرة في رؤية التفاصيل الصغيرة.
إذا كان هناك تلوث كثيف يحجب سطح الملفات، يمكن تنظيف المناطق التي يمكن الوصول إليها بطريقة مناسبة. ويجب تجنب التنظيف القاسي الذي قد يسبب تلفًا إضافيًا للعزل.

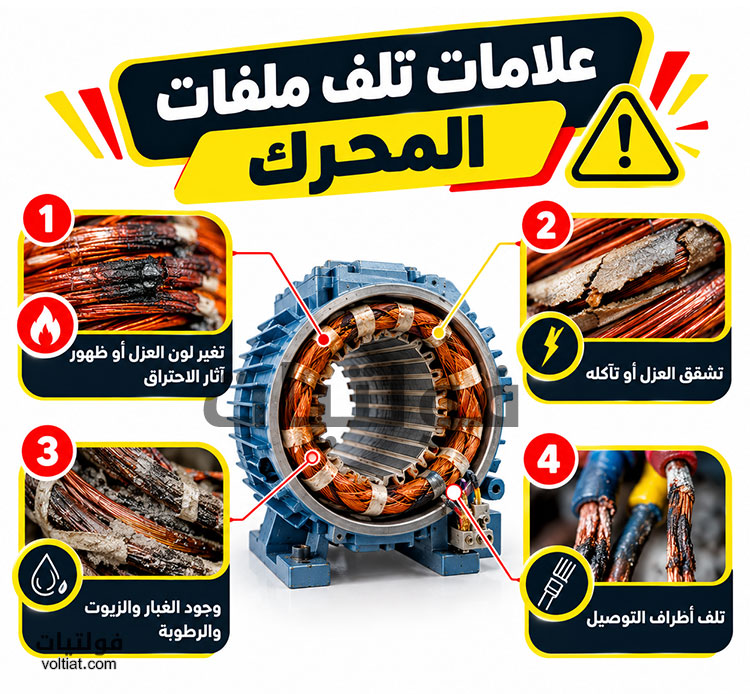

ما علامات تلف ملفات المحرك؟
تغير لون العزل أو ظهور آثار الاحتراق
يُعد تغير لون العزل من العلامات المهمة أثناء الفحص. وقد يظهر على شكل اسمرار أو تغير إلى اللون البني أو الأسود.
قد يرتبط ذلك بتعرض الملفات لحرارة مرتفعة، مثل الحرارة الناتجة عن الحمل الزائد أو ضعف التبريد أو بعض حالات القصر. لكن اللون وحده لا يكفي لتحديد سبب المشكلة.
وفي الحالات الشديدة، قد يظهر النحاس بعد تلف طبقة المينا أو العزل المحيط به.
وللتوسع في تشخيص تلف الملفات، يمكنك قراءة مقال تلف ملفات المحرك الكهربائي: العلامات وطرق الفحص والتشخيص.
تشقق العزل أو تآكله
افحص سطح العزل بحثًا عن:
- التشققات.
- القطوع والخدوش.
- التآكل.
- الأجزاء المكشوفة.
- العزل المتفتت أو المتحول إلى مسحوق.
قد ينتج هذا التلف عن الاهتزاز أو الاحتكاك أو سوء التعامل أثناء الصيانة وإعادة اللف.
وجود الغبار والزيوت والرطوبة
يمكن أن تتراكم الأوساخ والغبار والزيوت والشحوم والرطوبة على الملفات.
قد يؤثر هذا التلوث في حالة العزل والتبريد، لذلك يجب الانتباه إلى وجود رواسب غير طبيعية أو علامات رطوبة وتكثف.
كما قد تظهر علامات صدأ أو تغير في لون بعض الأجزاء نتيجة تعرضها للرطوبة.
تلف أطراف التوصيل
افحص أطراف التوصيل والأسلاك ومجموعات الربط بحثًا عن:
- الارتخاء.
- تغير اللون.
- آثار الحرارة.
- التآكل.
- تلف العزل.
- علامات ضعف الاتصال.
قد يؤدي الاتصال الكهربائي غير الجيد إلى ارتفاع موضعي في درجة الحرارة، لذلك تستحق هذه المناطق فحصًا دقيقًا.
كيف تفحص نهايات الملفات؟
تُعد نهايات الملفات من المناطق المهمة، خصوصًا في المحركات الكبيرة واللفات المشكلة.
ابحث عن:
- دعامات مكسورة أو مفقودة.
- روابط مفكوكة.
- تشققات في العزل.
- علامات احتكاك.
- رواسب أو مسحوق بالقرب من نقاط التثبيت.
- حركة أو ارتخاء غير طبيعي في الأجزاء التي يمكن الوصول إليها.
قد تشير الرواسب الموجودة عند نقاط التلامس إلى حركة نسبية أو احتكاك، لكن تحديد السبب يحتاج إلى تقييم ميكانيكي مناسب.
كيف يتم الفحص الداخلي لملفات المحرك؟
عندما لا توفر الفتحات العادية رؤية كافية، يمكن استخدام وسائل فحص متخصصة حسب تصميم المحرك.
الفحص باستخدام المنظار الصناعي
يُستخدم المنظار الصناعي (Borescope) للوصول إلى المناطق التي يصعب رؤيتها دون تفكيك كبير.
يمكن استخدامه لفحص:
- مجاري الملفات.
- نهايات الملفات.
- الأوتاد.
- المناطق المحيطة بالفجوة الهوائية.
- أجزاء من العزل يصعب الوصول إليها مباشرة.
وتزداد أهمية هذه الطريقة في المحركات والمولدات الكبيرة، خصوصًا عندما يكون تقليل التفكيك مطلوبًا.
يمكن أن يساعد الفحص على اكتشاف التشققات والتآكل وآثار الاحتكاك والرواسب وبعض علامات تدهور العزل.
ما العلامات المرتبطة بارتفاع حرارة الملفات؟
قد تظهر آثار الحرارة على شكل تغير في لون العزل أو وجود مناطق متضررة بشكل موضعي.
لكن الفحص البصري لا يحدد دائمًا درجة الحرارة التي تعرضت لها الملفات أو سبب ارتفاعها.
لذلك يمكن استخدام التصوير الحراري أثناء تشغيل المحرك، عندما تكون ظروف القياس مناسبة، للبحث عن النقاط الساخنة ومقارنة درجات الحرارة بين المناطق المختلفة.
كما يمكن أن يساعدك مقال أشهر أعطال محركات 3 فاز وأسبابها وطرق تشخيصها في التعرف على الأسباب المحتملة لارتفاع حرارة المحركات.
ما العلامات المرتبطة بالاهتزاز والارتخاء؟
يمكن أن يترك الاهتزاز المستمر علامات واضحة على بعض أجزاء الملفات.
ومن المؤشرات التي تستحق الانتباه:
- تآكل موضعي للعزل.
- آثار احتكاك.
- روابط أو دعامات مكسورة.
- رواسب عند نقاط التلامس.
- حركة أو ارتخاء في نهايات الملفات.
عند ظهور هذه العلامات، يجب فحص الحالة الميكانيكية للمحرك وعدم الاعتماد على الفحص البصري وحده.
هل يمكن اكتشاف التفريغ الجزئي بالفحص البصري؟
قد تظهر بعض العلامات المرتبطة بالتفريغ الجزئي أو التفريغ الهالي على أسطح العزل، مثل الرواسب أو تغيرات سطحية معينة.
لكن لا يمكن تأكيد التفريغ الجزئي من خلال المظهر الخارجي وحده.
تحتاج هذه الحالات إلى اختبارات وتشخيصات متخصصة، خصوصًا في المحركات ذات الجهد العالي.
كيف تختلف عملية الفحص حسب نوع الملفات؟
تختلف نقاط التركيز حسب تصميم ملفات المحرك.
اللفات العشوائية
في اللفات العشوائية، يركز الفحص على:
- سلامة المينا والعزل.
- آثار الاحتراق.
- التلوث.
- الاحتكاك.
- تلف الربط.
- آثار الرطوبة.
اللفات المشكلة
أما اللفات المشكلة، فيشمل الفحص عادةً:
- عزل الملفات.
- مخارج المجاري.
- نهايات الملفات.
- دعامات نهايات الملفات.
- الأوتاد.
- مناطق الإجهاد الكهربائي.
- قنوات التهوية.
وتصبح هذه المناطق أكثر أهمية في المحركات ذات الجهد العالي.
ماذا عن فحص ملفات المحرك باللمس أو الطرق؟
يمكن في بعض الحالات إجراء فحص ميكانيكي لطيف للأجزاء التي تسمح تعليمات الشركة المصنعة بفحصها.
لكن لا يُنصح بالضغط أو الفرك القوي على العزل، خصوصًا إذا ظهرت عليه علامات تدهور.
كما لا ينبغي اعتبار النقر على الملفات بالمطرقة طريقة روتينية عامة لتشخيص حالتها. فإذا كانت هناك حاجة إلى اختبار ميكانيكي محدد، فيجب اتباع إجراء معتمد من الشركة المصنعة أو الجهة الفنية المختصة.
هل الأشعة فوق البنفسجية مناسبة لفحص الملفات؟
توجد تطبيقات صناعية متخصصة تستخدم الأشعة فوق البنفسجية أو الفلورة في فحص بعض أنظمة العزل وعمليات التصنيع ومراقبة الجودة.
لكنها ليست من طرق الفحص البصري الأساسية التي يحتاج إليها الفني في كل محرك.
لذلك تعتمد فائدتها على نوع العزل، وطريقة التصنيع، والمعدات المستخدمة، والغرض من الفحص.

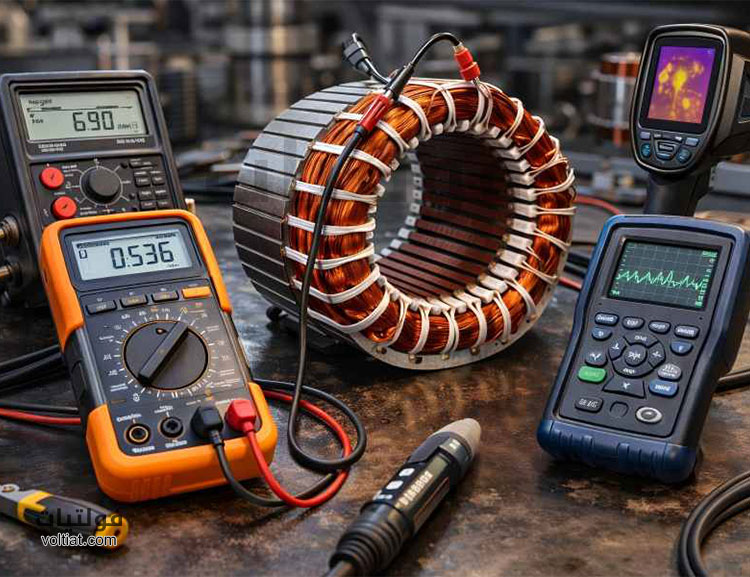

ما الاختبارات التي تكمل الفحص البصري؟
لا يكشف الفحص البصري جميع أعطال الملفات. فقد توجد عيوب كهربائية أو داخلية لا تظهر على السطح.
لذلك يمكن دمجه مع اختبارات أخرى، مثل:
- اختبار مقاومة العزل.
- قياس مقاومة الملفات.
- التحقق من توازن مقاومة الملفات.
- التصوير الحراري.
- تحليل الاهتزازات.
- اختبارات متخصصة حسب نوع المحرك ونظام العزل.
بعد الفحص البصري، يمكنك الانتقال إلى كيفية قياس ملفات المحرك الكهربائي بالملتيميتر؟ لفحص مقاومة الملفات والاستمرارية وبعض الأعطال الكهربائية الأولية.
كما يمكنك الاطلاع على مقال كيفية فحص المحرك الكهربائي قبل التشغيل؟ للتعرف على تسلسل الفحوصات التي يمكن إجراؤها قبل إعادة تشغيل المحرك.
يساعد الجمع بين هذه النتائج على تكوين صورة أكثر دقة عن حالة المحرك.
ما حدود الفحص البصري لملفات المحركات؟
رغم أهمية الفحص البصري، فإنه لا يستطيع الكشف عن جميع أنواع الأعطال.
فعلى سبيل المثال، قد لا يظهر الفحص البصري بعض حالات القصر بين اللفات أو العيوب الموجودة داخل طبقات العزل.
كما أن وجود تغير في اللون أو رواسب على السطح لا يحدد السبب بشكل مؤكد.
لذلك يجب التعامل مع العلامات البصرية باعتبارها مؤشرات تشخيصية توجه الفني إلى الاختبارات المناسبة، وليس باعتبارها تشخيصًا نهائيًا.
كيف توثق نتائج فحص ملفات المحرك؟
يساعد توثيق الفحص على متابعة حالة المحرك مع مرور الوقت.
يمكن تسجيل:
- موقع المشكلة داخل المحرك.
- نوع العلامة أو الضرر.
- شدتها وحجمها.
- صور واضحة للمكان.
- حالة العزل والمكونات المحيطة.
- نتائج الاختبارات الإضافية.
- أي تغير مقارنة بالفحص السابق.
ويكون التوثيق أكثر أهمية للمحركات المهمة أو التي تعمل في ظروف تشغيل قاسية.
الخلاصة
يوفر الفحص البصري لملفات المحركات طريقة عملية لاكتشاف العديد من العلامات الظاهرة المرتبطة بالحرارة والتلوث وتلف العزل والاهتزاز والأضرار الميكانيكية.
ويبدأ الفحص عادةً بالمناطق التي يمكن الوصول إليها، ثم يمكن استخدام المنظار الصناعي أو إجراءات التفكيك المناسبة عند الحاجة.
ومع ذلك، لا يكفي الفحص البصري وحده لتحديد جميع أعطال الملفات. لذلك يجب دمجه مع الاختبارات الكهربائية والحرارية والميكانيكية المناسبة للحصول على تقييم أكثر دقة لحالة المحرك.
إذا كنت تريد معرفة المزيد عن فحص المحركات، يمكنك الانتقال إلى مقال كيفية فحص المحرك الكهربائي قبل التشغيل؟ خطوات عملية.
أسئلة شائعة
لا. يمكن للفحص البصري كشف علامات مهمة، لكنه لا يستطيع تأكيد جميع الأعطال الداخلية أو الكهربائية.
من العلامات المحتملة تغير لون العزل وظهور آثار حرارة أو احتراق، لكن تحديد سبب الضرر يحتاج إلى فحوص إضافية.
ليس بالضرورة. قد يرتبط تغير اللون بالحرارة أو عوامل أخرى، لذلك يجب تقييم العلامة مع بقية نتائج الفحص.
يستخدم عندما تكون بعض أجزاء الملفات غير مرئية مباشرة، خصوصًا في المحركات الكبيرة التي يصعب تفكيكها بالكامل.
يمكن إجراء اختبارات مثل مقاومة العزل، ومقاومة الملفات، والتصوير الحراري، وتحليل الاهتزازات، إضافة إلى اختبارات متخصصة حسب نوع المحرك.
