هل تعرف ماذا تعني قيمتا Icu وIcs المكتوبتان على قاطع MCCB؟ وهل يكفي أن تختار قاطعًا بتيار مقنن مناسب، أم يجب أن تنظر أيضًا إلى قدرته على قطع تيار القصر؟
تُعد Icu وIcs من أهم المواصفات التي يجب الانتباه إليها عند اختيار قواطع الدائرة الكهربائية، خصوصًا في لوحات التوزيع والمغذيات الكهربائية في المباني والمنشآت التجارية والصناعية.
وتحدد هاتان القيمتان قدرة القاطع على التعامل مع تيارات القصر، بينما يحدد التيار المقنن للقاطع، مثل 250 أمبير أو 400 أمبير، قدرته على حمل التيار أثناء التشغيل الطبيعي.
ويُستخدم المعيار IEC 60947-2 لتصنيف واختبار قواطع الدائرة المستخدمة في التطبيقات الصناعية والتجارية، ومنها كثير من قواطع MCCB. لذلك، فإن فهم الفرق بين Icu وIcs يساعد المهندس والفني على اختيار القاطع المناسب لمستوى تيار القصر المتوقع عند نقطة التركيب.
ما هي Icu في القاطع الكهربائي؟
Icu هي اختصار لـ:
Rated Ultimate Short-Circuit Breaking Capacity
وتعني سعة القطع القصوى المقدرة لدائرة القصر.
وهي أقصى قيمة لتيار القصر، بوحدة الكيلو أمبير kA، يستطيع القاطع قطعها وفق شروط الاختبار المحددة، وعند جهد التشغيل المقنن المقابل للقيمة.
بمعنى أبسط، توضح Icu الحد الأقصى لقدرة القاطع على قطع تيار قصر محدد وفق شروط الاختبار المعتمدة.
مثال على Icu
إذا كانت بيانات قاطع MCCB كالتالي:
- التيار المقنن: 400 A
- جهد التشغيل: 400 V
- Icu: 50 kA
فهذا لا يعني أن القاطع يستطيع حمل 50 ألف أمبير أثناء التشغيل الطبيعي.
بل يعني أن سعة القطع القصوى المقدرة للقاطع هي 50 kA عند جهد التشغيل المحدد ووفق شروط الاختبار.
وهنا يظهر الفرق المهم بين التيار المقنن للقاطع وبين سعة قطع تيار القصر.

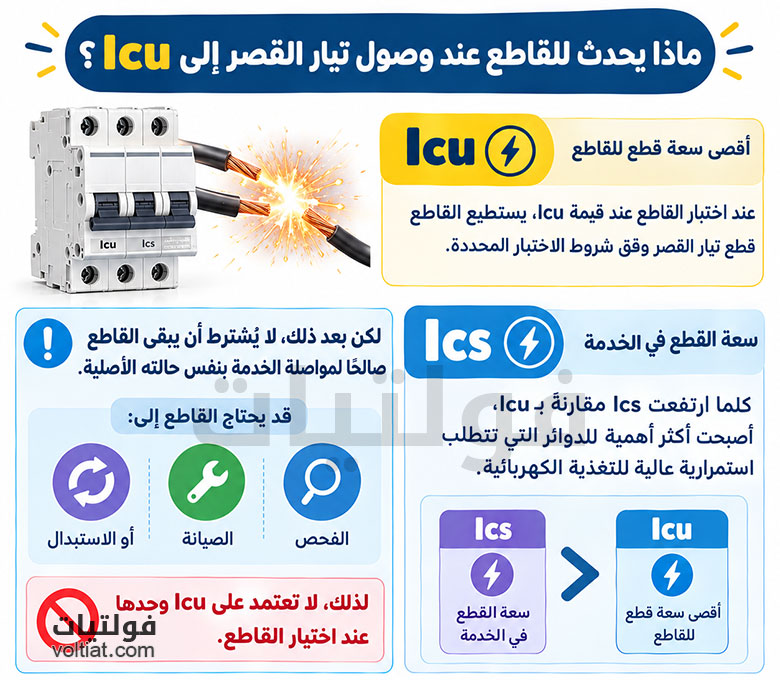

ماذا يحدث للقاطع عند قيمة Icu؟
بعد اختبار القاطع عند قيمة Icu، لا يُشترط أن يبقى القاطع صالحًا لمواصلة الخدمة العادية بنفس حالته الأصلية.
لذلك، لا ينبغي اعتبار Icu مؤشرًا على أن القاطع سيعود بالضرورة إلى الخدمة بعد تعرضه لأقصى مستوى من تيار القصر.
وقد يحتاج القاطع، بحسب نتيجة الاختبار ومتطلبات المنتج، إلى فحص أو استبدال.
ولهذا السبب، لا يكفي النظر إلى Icu فقط عند اختيار القاطع للدوائر التي تتطلب استمرارية عالية للتغذية الكهربائية.
وهنا تأتي أهمية قيمة Ics.
ما هي Ics في القاطع الكهربائي؟
Ics هي اختصار لـ:
Rated Service Short-Circuit Breaking Capacity
وتعني سعة القطع في الخدمة المقدرة لدائرة القصر.
وتشير إلى قيمة تيار القصر التي يستطيع القاطع قطعها وفق شروط الاختبار المحددة، مع بقائه قادرًا على أداء وظائفه المطلوبة بعد الاختبار وفق متطلبات المعيار.
لذلك، ترتبط Ics بشكل أكبر بقدرة القاطع على مواصلة الخدمة بعد اختبار قطع تيار القصر.
وتُعبّر الشركات المصنعة عن Ics عادةً بوحدة kA، أو كنسبة مئوية من قيمة Icu.
ومن النسب التي قد تجدها في بيانات القاطع:
- 25% من Icu.
- 50% من Icu.
- 75% من Icu.
- 100% من Icu.
لكن يجب دائمًا الرجوع إلى كتالوج الشركة المصنعة؛ لأن النسبة تختلف حسب نوع القاطع وتصنيفه.
ما الفرق بين Icu وIcs؟
الفرق بين Icu وIcs يتعلق بشكل أساسي بما تمثله كل قيمة من قدرة القاطع على قطع تيار القصر، وما يُتوقع من القاطع بعد الاختبار.
| المقارنة | Icu | Ics |
|---|---|---|
| الاسم | سعة القطع القصوى المقدرة | سعة القطع في الخدمة المقدرة |
| المعنى | أقصى سعة قطع للقاطع وفق شروط الاختبار | سعة القطع المرتبطة باستمرار أداء القاطع بعد الاختبار |
| الوحدة | kA | kA أو نسبة من Icu |
| العلاقة | القيمة المرجعية الأعلى | لا تتجاوز Icu |
| أهمية الاختيار | أساسية لمقارنة سعة القطع مع تيار القصر المتوقع | مهمة للدوائر التي تتطلب استمرارية أعلى |
| التطبيقات | جميع الدوائر التي تتطلب قدرة قطع مناسبة | الدوائر الرئيسية والمغذيات والأحمال المهمة |
وباختصار:
Icu = أقصى سعة قطع مقدرة للقاطع.
Ics = سعة القطع في الخدمة المقدرة للقاطع.
ما العلاقة بين Icu وIcs؟
تكون قيمة:
Ics ≤ Icu
وقد تكون Ics أقل من Icu أو مساوية لها، حسب تصنيف القاطع وبيانات الشركة المصنعة. وتوضح Schneider Electric أن Ics تُعبّر كنسبة من Icu، وقد تكون مساوية لها في بعض القواطع.
مثال عملي
لنفترض أن لدينا قاطع MCCB بالمواصفات التالية:
Icu = 50 kA
Ics = 25 kA
لحساب نسبة Ics من Icu:
Ics ÷ Icu × 100
أي:
25 ÷ 50 × 100 = 50%
إذن:
Ics = 50% من Icu
أما إذا كانت بيانات القاطع:
Icu = 50 kA
Ics = 50 kA
فإن:
Ics = 100% من Icu
وتُعد هذه النسبة ميزة مهمة عندما تكون استمرارية الخدمة بعد عمليات قطع القصر ذات أهمية كبيرة.
هل Ics تساوي Icu دائمًا؟
لا. قد تكون Ics أقل من Icu، وقد تكون مساوية لها في بعض أنواع القواطع.
على سبيل المثال:
- Icu = 50 kA وIcs = 25 kA.
- Icu = 50 kA وIcs = 37.5 kA.
- Icu = 50 kA وIcs = 50 kA.
لذلك، لا تفترض أن Ics تساوي Icu لمجرد أن القاطع يمتلك قيمة Icu مرتفعة.
يجب قراءة القيمتين من لوحة بيانات القاطع أو الكتالوج الفني للشركة المصنعة.
لماذا تعتبر Ics مهمة في المشاريع الكهربائية؟
في بعض المشاريع، قد يكون قطع تيار القصر مجرد جزء من متطلبات الحماية. فقد يكون من المهم أيضًا أن يستمر النظام الكهربائي في العمل بعد معالجة العطل، خصوصًا عندما يكون توقف التغذية الكهربائية مكلفًا أو غير مرغوب فيه.
ولهذا السبب، تكون قيمة Ics مهمة عند اختيار القواطع المستخدمة في:
- القواطع الرئيسية للوحـات التوزيع.
- مغذيات الطاقة المهمة.
- لوحات التوزيع الرئيسية والفرعية.
- مراكز البيانات.
- المستشفيات.
- المنشآت الصناعية.
- المباني التجارية الكبيرة.
- الأحمال التي تتطلب استمرارية عالية للتغذية.
فكلما ارتفعت Ics مقارنةً بـ Icu، كان ذلك عاملًا إيجابيًا في اختيار القاطع للدوائر التي تتطلب استمرارية أعلى، مع ضرورة الالتزام بتصنيف القاطع ومتطلبات التصميم.
كيف تختار Icu المناسبة للقاطع؟
من أهم خطوات اختيار القاطع الكهربائي مقارنة قيمة Icu مع أقصى تيار قصر متوقع عند نقطة تركيب القاطع.
ويجب أن تكون:
Icu ≥ أقصى تيار قصر متوقع
مثال من لوحة توزيع
لنفترض أن دراسة القصر أظهرت أن أقصى تيار قصر متوقع عند لوحة توزيع هو:
35 kA
فلا ينبغي اختيار قاطع تكون قيمة Icu الخاصة به أقل من 35 kA.
أما إذا اخترت قاطعًا بالمواصفات التالية:
Icu = 50 kA
فإن سعة القطع الاسمية للقاطع أعلى من تيار القصر المتوقع عند نقطة التركيب.
لكن اختيار القاطع لا يعتمد على Icu وحدها، بل يجب أيضًا مراعاة:
- التيار المقنن للقاطع.
- جهد التشغيل.
- عدد الأقطاب.
- خصائص الحماية.
- منحنى أو إعدادات الفصل.
- التنسيق الانتقائي بين القواطع.
- قدرة الكابلات والمعدات على تحمل ظروف القصر.
- متطلبات المشروع والكود والمعايير المطبقة.
هل الجهد الكهربائي يؤثر على Icu وIcs؟
نعم.
تعتمد قيم Icu وIcs على جهد التشغيل الذي حُددت عنده القيمة.
لذلك، قد تجد في كتالوج القاطع أكثر من قيمة لسعة القطع حسب جهد التشغيل.
على سبيل المثال، قد تجد قيمة محددة عند:
400 V
وقيمة مختلفة عند:
415 V
أو:
690 V
لذلك، لا يكفي أن ترى عبارة Icu = 50 kA فقط؛ بل يجب التأكد من الجهد المقابل لهذه القيمة.
وهذا مهم جدًا عند تصميم لوحات الجهد المنخفض واختيار القواطع المناسبة.
ما الجهد المنخفض المستخدم في المشاريع السعودية؟
يُعد نظام 230/400 فولت من جهود الخدمة القياسية للجهد المنخفض في السعودية، حيث يمثل 230 فولت جهد الطور إلى التعادل، بينما يمثل 400 فولت جهدًا بين الأطوار في نظام ثلاثي الأطوار. وتوضح مصادر سعودية رسمية وجود أنظمة أقدم مثل 127/220 فولت في بعض المواقع، لذلك يجب التحقق من جهد المشروع الفعلي قبل اختيار المعدات.
ولهذا، عند اختيار قاطع MCCB في مشروع داخل السعودية، يجب عدم الاعتماد على رقم الجهد بشكل افتراضي، بل الرجوع إلى مخططات المشروع وبيانات مصدر التغذية وكتالوج القاطع.
مثال عملي لاختيار قاطع MCCB في السعودية
لنفترض أن لديك لوحة توزيع ثلاثية الأطوار في مبنى، وجهد النظام:
400/230 V
وأن دراسة تيار القصر عند اللوحة أعطت:
أقصى تيار قصر = 25 kA
وكان لديك قاطع MCCB بالمواصفات التالية:
- التيار المقنن: 250 A
- جهد التشغيل: 400 V
- Icu: 36 kA
- Ics: 18 kA
في هذه الحالة، فإن:
Icu = 36 kA > 25 kA
وبالتالي فإن قيمة Icu أعلى من تيار القصر المتوقع.
أما:
Ics = 18 kA
فهي أقل من تيار القصر المتوقع البالغ 25 kA.
وهنا لا ينبغي الاكتفاء بالنظر إلى أن Icu مناسبة؛ بل يجب تقييم Ics ومتطلبات استمرارية الخدمة وتصنيف القاطع وتنسيق الحماية قبل اعتماد القاطع للمشروع.
وهذه نقطة مهمة جدًا: اختيار القاطع ليس مجرد مقارنة رقم Icu بتيار القصر، بل هو جزء من دراسة حماية وتنسيق كاملة.
مقال ذو صلة: الفرق بين قواطع MCB و MCCB
ما الفرق بين Icu وIcs في MCCB وMCB؟
تستخدم قواطع الدائرة المصبوبة MCCB والقواطع الصناعية والتجارية الخاضعة للمعيار IEC 60947-2 تصنيفات Icu وIcs لسعة قطع تيار القصر.
أما قواطع الدائرة المصغرة MCB المستخدمة في التطبيقات المنزلية والمشابهة، فتخضع عادةً لمعيار مختلف، مثل IEC 60898-1، ولذلك يجب التعامل مع بيانات سعة القطع وفق المعيار الخاص بالقاطع.
ولا ينبغي افتراض أن طريقة قراءة جميع القواطع أو تصنيفاتها متطابقة؛ بل يجب الرجوع إلى المعيار المطبق وبيانات الشركة المصنعة.
هل ارتفاع Icu يعني أن القاطع أفضل؟
ليس بالضرورة.
قد يكون قاطع بقدرة قطع 50 kA غير مناسب لتطبيق معين إذا لم تتوافق بقية مواصفاته مع متطلبات الدائرة.
فعند اختيار القاطع يجب النظر إلى مجموعة من العوامل، مثل:
التيار المقنن + جهد التشغيل + Icu + Ics + خصائص الفصل والحماية + التنسيق مع القواطع الأخرى.
لذلك، لا تختار القاطع بناءً على أعلى قيمة Icu متاحة فقط.
هل ارتفاع Ics أفضل؟
في التطبيقات التي تتطلب استمرارية عالية للخدمة، تكون قيمة Ics المرتفعة ميزة مهمة.
فعلى سبيل المثال، إذا كان لدينا قاطعان لهما:
Icu = 50 kA
لكن:
- القاطع الأول: Ics = 25 kA
- القاطع الثاني: Ics = 50 kA
فالقاطع الثاني يمتلك Ics = 100% من Icu، وهي خاصية قد تكون مفضلة في التطبيقات التي تتطلب استمرارية أعلى بعد عمليات قطع القصر، بشرط أن يكون القاطع مناسبًا لبقية متطلبات النظام.
ما أهم شيء يجب فحصه على القاطع؟
عند فحص قاطع MCCB في لوحة كهربائية، لا تركز على قيمة الأمبير فقط.
ابحث في بيانات القاطع عن:
In : التيار المقنن للقاطع.
Ue : جهد التشغيل المقنن.
Icu : سعة القطع القصوى المقدرة.
Ics : سعة القطع في الخدمة المقدرة.
وقد تجد أيضًا بيانات أخرى مهمة مثل إعدادات الحماية، وعدد الأقطاب، وفئة الاستخدام، وغيرها حسب نوع القاطع.
أسئلة شائعة حول Icu وIcs
لكل منهما وظيفة مختلفة. يجب أولًا التأكد من أن Icu مناسبة لأقصى تيار قصر متوقع، ثم تقييم Ics وفق مستوى استمرارية الخدمة المطلوب.
لا ينبغي ذلك؛ يجب أن تكون سعة قطع القاطع مناسبة لأقصى تيار قصر متوقع عند نقطة التركيب وفق متطلبات التصميم والمعيار المطبق.
تعني أن قيمة سعة القطع في الخدمة Ics تساوي قيمة سعة القطع القصوى Icu. وتُعد هذه الخاصية مفيدة في التطبيقات التي تتطلب استمرارية أعلى للخدمة.
نعم، لكنهما تمثلان خاصية مختلفة. فالتيار المقنن يحدد قدرة القاطع على حمل التيار أثناء التشغيل الطبيعي، بينما Icu وIcs ترتبطان بقدرة قطع تيار القصر.
لا. يجب قراءة قيمة Icu وIcs عند جهد التشغيل المقابل لها في كتالوج الشركة المصنعة.
الخلاصة
يُعد فهم الفرق بين Icu وIcs أمرًا مهمًا لكل من يعمل في تصميم وتنفيذ وصيانة الأنظمة الكهربائية، خصوصًا عند اختيار قواطع MCCB في لوحات التوزيع والمغذيات.
تمثل Icu سعة القطع القصوى المقدرة لدائرة القصر، بينما تمثل Ics سعة القطع في الخدمة المقدرة.
والعلاقة الأساسية بينهما هي:
Ics ≤ Icu
وعند اختيار القاطع، يجب التأكد من أن:
Icu ≥ أقصى تيار قصر متوقع عند نقطة التركيب
ثم تقييم Ics وفق متطلبات استمرارية الخدمة وطبيعة الحمل وأهمية الدائرة.
وفي المشاريع السعودية، يجب أيضًا التأكد من جهد النظام الفعلي، مثل 230/400 فولت في أنظمة الجهد المنخفض الحديثة، وعدم الاعتماد على قيمة Icu أو Ics دون التحقق من الجهد الذي تنطبق عنده هذه القيمة.
وأخيرًا، يجب دائمًا الرجوع إلى كتالوج الشركة المصنعة، والمواصفات الفنية للمشروع، والمعيار المطبق قبل اعتماد القاطع، لأن اختيار القاطع الصحيح يعتمد على مجموعة متكاملة من عوامل الحماية والتنسيق، وليس على قيمة Icu أو Ics وحدها.
