يعد الفحص الدوري للوحة التوزيع الكهربائية من أهم إجراءات الصيانة الوقائية في المباني السكنية والتجارية والصناعية، إذ يساعد على اكتشاف التوصيلات المرتخية، وعلامات ارتفاع الحرارة، وتلف العوازل، ومشكلات أجهزة الحماية قبل أن تتسبب في أعطال أو مخاطر كهربائية.
ويهدف هذا الفحص إلى التأكد من أن لوحة التوزيع والقواطع والتوصيلات تعمل بصورة آمنة، وأنها مناسبة للأحمال الكهربائية المتصلة بها. ويجب أن ينفذ الفحص الداخلي والاختبارات الكهربائية شخص مؤهل، مع الالتزام بمتطلبات السلامة والكود الكهربائي المعمول به في السعودية.
ما المقصود بالفحص الدوري للوحة التوزيع الكهربائية؟
الفحص الدوري هو عملية منظمة تشمل المعاينة البصرية، والتحقق من سلامة المكونات والتوصيلات، وإجراء الاختبارات الكهربائية المناسبة، وتوثيق النتائج ومتابعة الملاحظات المكتشفة.
وقد يكون الفحص جزءاً من برنامج الصيانة الوقائية للمنشأة، أو ضمن فحص شامل للتركيبات الكهربائية، خاصةً عند ظهور أعطال متكررة أو إجراء تعديلات على الدوائر.

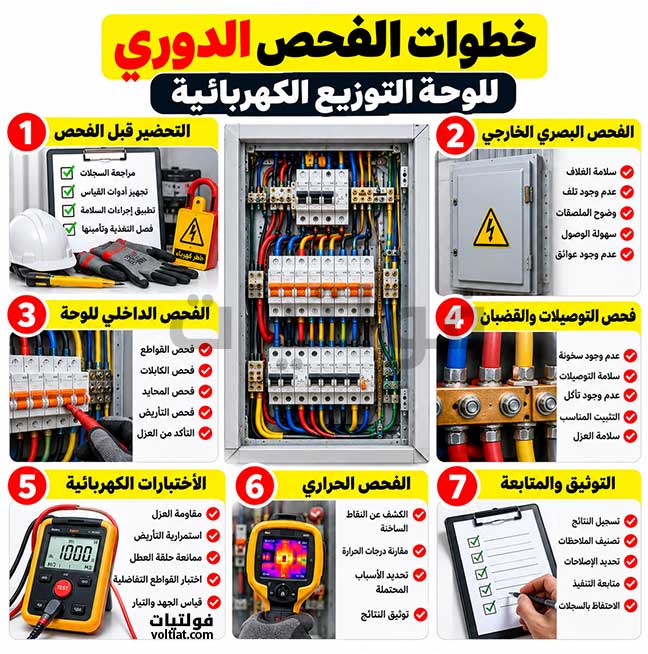

فيما يلي شرح مفصل لخطوات الفحص الدوري للوحة التوزيع الكهربائية:
أولاً: التحضير قبل فحص لوحة التوزيع الكهربائية
قبل البدء في الفحص، يجب تجهيز الموقع والمعدات اللازمة لتقليل المخاطر وضمان دقة النتائج.
وتشمل خطوات التحضير ما يلي:
- مراجعة تقارير الفحص السابقة وسجل الأعطال والصيانة.
- الاطلاع على مخطط الدوائر الكهربائية وجدول القواطع، إن توفرا.
- تحديد مصدر التغذية والأحمال التي تتأثر بفصل اللوحة.
- تجهيز أجهزة القياس المناسبة والتأكد من سلامتها ومعايرتها عند الحاجة.
- تطبيق إجراءات تصريح العمل والفصل والتأمين ضد إعادة التوصيل، وفق نظام المنشأة.
- استخدام معدات الوقاية الشخصية المناسبة لمستوى المخاطر، بما في ذلك مخاطر القوس الكهربائي عند انطباقها.
- التأكد من وجود مساحة عمل آمنة حول اللوحة وعدم وجود عوائق أمامها.
تنبيه للسلامة: لا تفتح اللوحة أو تلمس مكوناتها الداخلية وهي مكهربة. يجب فصل مصادر التغذية وتأمينها والتحقق من انعدام الجهد باستخدام جهاز مناسب ومثبت الصلاحية. ولا يُجرى العمل على أجزاء مكهربة إلا في حالات مبررة، ووفق إجراءات عمل آمنة ينفذها مختصون مؤهلون.
للتعرف على وظائف القاطع الرئيسي والقواطع الفرعية وقضبان التوزيع والمحايد والتأريض، يمكنك قراءة شرح مكونات لوحة التوزيع الكهربائية المنزلية.
ثانياً: الفحص البصري الخارجي للوحة التوزيع
يمكن البدء بمعاينة الجزء الخارجي للوحة دون إزالة الأغطية أو لمس الأجزاء المكهربة، مع مراعاة أن بعض الفحوص التشغيلية تتطلب إجراءات إضافية.
1. فحص جسم اللوحة والغلاف الخارجي
تحقق من النقاط التالية:
- عدم وجود كسور أو تشوهات أو صدأ واضح.
- خلو اللوحة من آثار الاحتراق أو تغير لون السطح بسبب الحرارة.
- عدم وجود تسرب للمياه أو رطوبة أو تراكم للملوثات.
- سلامة الباب والأقفال والأغطية الواقية.
- ملاءمة درجة الحماية للبيئة التي ركبت فيها اللوحة.
- إغلاق الفتحات غير المستخدمة بالطريقة المناسبة.
2. التأكد من سهولة الوصول إلى اللوحة
يجب أن تكون اللوحة في مكان يسهل الوصول إليه عند الصيانة أو الطوارئ، مع توفير مساحة عمل مناسبة وفق متطلبات الموقع والكود المعمول به.
كما يجب عدم تخزين المواد أو المعدات أمام اللوحة، والتأكد من عدم وجود عوائق تمنع فتح بابها أو الوصول إلى وسائل الفصل.
3. مراجعة الملصقات وتعريف الدوائر
تحقق من وجود بيانات واضحة تساعد على تحديد وظيفة كل قاطع والدائرة التي يغذيها.
ويشمل ذلك:
- اسم أو رقم كل دائرة.
- تعريف القاطع الرئيسي.
- تحديد الأحمال المهمة، مثل التكييف والإنارة والمقابس.
- وجود التحذيرات والملصقات المطلوبة.
- مطابقة جدول الدوائر للتركيبات الفعلية، عند التحقق منها بطريقة آمنة.
تساعد هذه الخطوة على تقليل أخطاء العزل والصيانة، خصوصاً في اللوحات التي تغذي عدداً كبيراً من الدوائر.
ثالثاً: الفحص الداخلي للوحة بعد العزل الآمن
يجب أن ينفذ الفحص الداخلي بواسطة كهربائي مؤهل، بعد فصل جميع مصادر التغذية ذات الصلة وتأمينها والتحقق من انعدام الجهد. ويجب الانتباه إلى مصادر التغذية البديلة، مثل المولدات وأنظمة الطاقة الشمسية والبطاريات، إذا كانت متصلة بالمنظومة.
1. فحص قضبان التوزيع (Busbars)
افحص قضبان التوزيع بحثاً عن:
- علامات تغير اللون أو ارتفاع الحرارة.
- آثار القوس الكهربائي أو الاحتراق.
- التشققات أو التلف الميكانيكي.
- وجود حواجز العزل المطلوبة وسلامتها.
- علامات التآكل أو التلوث أو الرطوبة.
أي تلف واضح في قضبان التوزيع يستلزم تقييم الحالة ومعالجتها قبل إعادة تشغيل اللوحة.
2. فحص التوصيلات ونقاط الربط
تُعد التوصيلات المرتخية أو المتدهورة من الأسباب المحتملة لارتفاع الحرارة وحدوث الأعطال.
تحقق من عدم وجود:
- تغير لون أطراف الكابلات أو آثار احتراق.
- عزل متضرر أو موصلات مكشوفة.
- تآكل في نقاط الاتصال.
- أطراف غير مثبتة بالشكل الصحيح.
- علامات سخونة غير طبيعية حول القواطع أو قضبان التوزيع.
إذا تطلب الأمر التحقق من عزم ربط الأطراف، فيجب اتباع قيمة العزم المحددة من الشركة المصنعة، باستخدام أداة معايرة مناسبة وبعد العزل الآمن. ولا ينبغي شد جميع التوصيلات عشوائياً؛ فقد يؤدي ذلك إلى إتلاف الأطراف أو تجاوز عزم الربط المسموح.
3. فحص الكابلات والعوازل
افحص مسارات الأسلاك داخل اللوحة للتأكد من سلامة العزل وعدم وجود ضغط أو احتكاك أو تلف عند مداخل الكابلات.
كذلك تحقق من:
- ملاءمة مقطع الكابل للحمل وظروف التركيب.
- سلامة تثبيت الكابلات وترتيبها.
- عدم وجود رطوبة أو غبار أو ملوثات مؤثرة.
- وجود وسائل تثبيت وحماية مناسبة عند مداخل الكابلات.
- عدم وجود تعديلات غير موثقة أو توصيلات غير ملائمة.
يجب التأكد من ملاءمة مقطع الكابل للتيار وظروف التركيب، ويمكن الاستفادة من جداول الكابلات الكهربائية وسعات تحمل التيار عند مراجعة بيانات الكابلات.
4. فحص القواطع وأجهزة الحماية
تشمل المعاينة القواطع المصغرة (MCB)، والقواطع التفاضلية (RCD)، والقواطع المركبة (RCBO)، وأجهزة الحماية الأخرى الموجودة في اللوحة.
تحقق من سلامة الغلاف والتثبيت، وعدم وجود آثار احتراق أو تلف، وملاءمة نوع القاطع وتصنيفه للدائرة ومتطلبات الحماية.
كما يجب التأكد من إغلاق الفتحات غير المستخدمة بأغطية مناسبة، وعدم وجود تعديلات غير معتمدة في اللوحة.
لا يكفي أن يكون القاطع في وضع التشغيل للحكم على سلامته؛ إذ يتطلب التحقق من أدائه إجراء الاختبارات المناسبة وفق نوع الجهاز وتعليمات الشركة المصنعة.
5. فحص التأريض والتوصيلات المحايدة
تحقق من سلامة موصلات الحماية والتأريض، وقضبان التأريض والمحايد، ونقاط الربط المخصصة لها.
ويجب التأكد من أن ترتيب موصلات المحايد والتأريض مطابق لتصميم النظام والكود المعمول به، وعدم وجود جسور أو روابط غير مسموح بها بينهما.
لا يجوز إجراء تعديلات على نظام التأريض أو المحايد اعتماداً على التخمين؛ إذ يمكن أن تؤدي التوصيلات الخاطئة إلى مخاطر صعق كهربائي أو تعطل أجهزة الحماية.
رابعاً: الفحص الحراري للوحة التوزيع الكهربائية
يمكن استخدام كاميرا التصوير الحراري للكشف عن النقاط الساخنة في القواطع والتوصيلات وقضبان التوزيع، خاصةً عند فحص اللوحات التي تعمل تحت أحمال مهمة.
تُجرى المعاينة الحرارية أثناء التشغيل عندما تسمح إجراءات السلامة بذلك، وبواسطة مختص مدرب على العمل في البيئة الكهربائية المعنية.
وتشمل الخطوات:
- فحص اللوحة في ظروف تشغيل مناسبة وممثلة للحمل المعتاد.
- تصوير النقاط المهمة وتسجيل درجات الحرارة.
- مقارنة درجات الحرارة بين الأطوار والمكونات المتشابهة، مع مراعاة اختلاف الأحمال والانبعاثية وظروف القياس.
- تحديد النقاط التي تظهر ارتفاعاً غير معتاد في الحرارة.
- توثيق النتائج وتحديد الحاجة إلى فحص إضافي أو إصلاح.
لا تعني كل نقطة ساخنة وجود وصلة مرتخية بالضرورة؛ فقد يكون السبب حملاً مرتفعاً أو عدم اتزان بين الأطوار أو مشكلة أخرى. لذلك يجب تفسير النتائج في ضوء ظروف التشغيل وقياسات إضافية.
خامساً: الاختبارات الكهربائية للوحة التوزيع
تعتمد الاختبارات المطلوبة على نوع اللوحة، وحالة المنشأة، ومتطلبات الكود، ونطاق الفحص. وقد تشمل الاختبارات التالية:
1. اختبار استمرارية موصلات الحماية
يهدف إلى التحقق من استمرارية مسار موصلات الحماية والتوصيلات المرتبطة بها، وفق إجراءات الاختبار المعتمدة.
2. اختبار مقاومة العزل
يُستخدم للتحقق من حالة العزل بين الموصلات أو بينها وبين الأرض، وفق متطلبات النظام والمعدات المتصلة.
يجب عزل الأجهزة الإلكترونية ومعدات الحماية من زيادة الجهد وغيرها من المكونات التي قد تتضرر من جهد الاختبار، بحسب تعليمات الشركات المصنعة وإجراءات الاختبار المعتمدة.
3. اختبار القطبية
يُجرى للتحقق من صحة توصيل الموصلات والقطبية في الدوائر التي ينطبق عليها هذا الاختبار.
4. قياس ممانعة حلقة العطل والتحقق من الفصل التلقائي
يساعد هذا الاختبار على التحقق من أن ظروف الدائرة ووسائل الحماية تسمحان بفصل التغذية ضمن الزمن المطلوب عند حدوث عطل، وفق نوع النظام ومتطلبات الكود.
5. اختبار القواطع التفاضلية (RCD)
يجب التحقق من أداء أجهزة الحماية التفاضلية باستخدام طرق الاختبار المناسبة وأجهزة القياس المخصصة، وفق نوع الجهاز ومتطلبات النظام.
زر الاختبار المدمج يساعد على إجراء فحص وظيفي وفق تعليمات الشركة المصنعة، لكنه لا يغني عن جميع اختبارات التحقق المطلوبة في الفحص الدوري الشامل.
6. قياس الجهد والتيار
عندما يسمح نطاق العمل وإجراءات السلامة بذلك، يمكن قياس الجهود والتيارات أثناء التشغيل، والتحقق من عدم وجود تحميل زائد أو عدم اتزان غير طبيعي بين الأطوار.
يجب مقارنة القراءات ببيانات اللوحة والقواطع والكابلات والأحمال، مع مراعاة تيارات بدء التشغيل وطبيعة المعدات.
مهم: لا يلزم إجراء جميع هذه الاختبارات في كل زيارة صيانة. يحدد المختص الاختبارات المطلوبة بناءً على نوع الفحص، ونتائج المعاينة، ومتطلبات الكود المعمول به.
تساعد أجهزة القياس المناسبة على التحقق من قيم الجهد والتيار والمقاومة، ويمكنك الاطلاع على شرح أجهزة القياس الكهربائية وطريقة استخدامها.
سادساً: اختبار التشغيل والتحقق من النتائج
بعد انتهاء الفحص والإصلاحات اللازمة، يجب التأكد من إعادة تركيب الأغطية والحواجز، وإزالة الأدوات والمواد من اللوحة، واستكمال إجراءات السلامة قبل إعادة التغذية.
ثم تُراجع حالة التشغيل وفق إجراءات الموقع، مع التحقق من عدم وجود أصوات أو روائح أو علامات حرارة غير طبيعية، ومتابعة أي فصل متكرر للقواطع.
لا ينبغي إعادة تشغيل اللوحة إذا بقيت عيوب خطرة أو لم تُستكمل الاختبارات المطلوبة. كما يجب ألا يُعاد ضبط القواطع أو تكرار تشغيلها دون تحديد سبب الفصل.
سابعاً: توثيق نتائج الفحص الدوري
يجب تسجيل نتائج الفحص بطريقة واضحة تتيح مقارنة الحالة الحالية بالفحوص السابقة.
ويُفضل أن يتضمن التقرير:
- بيانات اللوحة وموقعها ورقمها التعريفي.
- تاريخ الفحص واسم الشخص المنفذ ومؤهلاته.
- حالة الغلاف والقواطع والكابلات والتوصيلات.
- نتائج الاختبارات والقياسات التي أُجريت.
- صور العيوب المكتشفة، عند الحاجة.
- تصنيف الملاحظات حسب مستوى الخطورة.
- الإجراءات التصحيحية المطلوبة والمسؤول عن تنفيذها.
- تاريخ إغلاق الملاحظات ونتائج التحقق بعد الإصلاح.
في الأنظمة التي تستخدم تصنيفات محددة للعيوب، يجب اعتماد التصنيفات التي ينص عليها الكود أو نظام التقارير المعمول به، وعدم نقل رموز تصنيف من دولة إلى أخرى دون التحقق من انطباقها.
كم مرة يجب فحص لوحة التوزيع الكهربائية؟
لا توجد مدة واحدة تناسب جميع اللوحات. إذ يعتمد الفاصل الزمني بين عمليات الفحص على طبيعة المنشأة، ومستوى المخاطر، وظروف البيئة، وعمر المعدات، ونتائج الفحوص السابقة، وتعليمات الشركة المصنعة والمتطلبات المحلية.
قد تحتاج المنشآت الصناعية أو المواقع ذات الرطوبة أو الغبار أو الأحمال العالية إلى فحوص أكثر تكراراً من بعض المنشآت السكنية.
أما الفحص البصري الروتيني، فيمكن أن يكون أكثر تكراراً من الفحص الداخلي والاختبارات الكهربائية الشاملة. ويجب تحديد الجدول المناسب ضمن خطة الصيانة الوقائية للمنشأة.
ينبغي كذلك إجراء فحص مناسب بعد الأعطال الخطرة أو الحوادث أو التعديلات المهمة، وقبل إعادة تشغيل المعدات عندما تستدعي الحالة ذلك.
الخلاصة: أهمية الفحص الدوري للوحة التوزيع الكهربائية
يساعد الفحص الدوري للوحة التوزيع الكهربائية على اكتشاف العيوب قبل تفاقمها، وتقليل مخاطر الصعق الكهربائي والحرائق، وتحسين موثوقية التغذية الكهربائية في المباني والمنشآت.
ويشمل الفحص معاينة الغلاف الخارجي، وفحص المكونات الداخلية بعد العزل الآمن، والتحقق من التوصيلات والتأريض وأجهزة الحماية، وإجراء الاختبارات المناسبة، ثم توثيق النتائج ومتابعة الإصلاحات.
ولضمان سلامة اللوحة، يجب أن ينفذ الأعمال الداخلية والاختبارات شخص مؤهل، وفق متطلبات السلامة والكود الكهربائي المعمول به في السعودية، مع عدم إعادة تشغيل اللوحة قبل معالجة العيوب الخطرة والتأكد من سلامة النظام.
