تُعد لوحة التوزيع الكهربائية المنزلية من أهم أجزاء النظام الكهربائي في المنزل، فهي النقطة التي تصل إليها التغذية الكهربائية ثم تُوزع منها الطاقة على دوائر الإنارة والمقابس والأجهزة والأحمال المختلفة. لكن هل تعرف ما الذي يوجد داخل هذه اللوحة، وما وظيفة كل جزء؟
تحتوي لوحة التوزيع الكهربائية المنزلية على مجموعة من أجهزة الحماية والتوزيع والعزل، مثل القاطع الرئيسي، والقواطع الفرعية، وقضبان التوزيع، وقضيب التعادل، وقضيب التأريض، إضافة إلى أجهزة حماية أخرى قد تُستخدم بحسب تصميم المنشأة ومتطلبات الكود.
وتخضع لوحات التوزيع منخفضة الجهد المخصصة للاستخدام من الأشخاص العاديين لمتطلبات خاصة في المواصفة IEC 61439-3، والتي تشمل لوحات التوزيع المستخدمة في التطبيقات المنزلية.

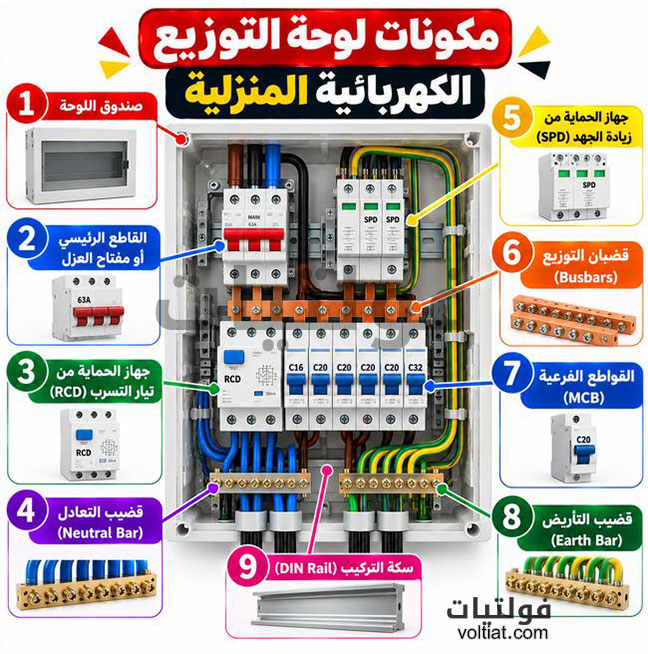

ما مكونات لوحة التوزيع الكهربائية المنزلية؟
تختلف مكونات لوحة التوزيع الكهربائية المنزلية حسب تصميم النظام وحجم المنزل وطريقة التغذية ومتطلبات الحماية، لكن المكونات الأساسية تشمل عادةً:
- صندوق أو هيكل اللوحة.
- القاطع الرئيسي أو مفتاح العزل.
- قضبان التوزيع.
- القواطع الفرعية MCB.
- أجهزة الحماية من تيار التسرب RCD أو RCBO.
- قضيب التعادل Neutral Bar.
- قضيب التأريض Earth Bar.
- سكة DIN.
- أطراف توصيل الكابلات.
- بطاقات تعريف الدوائر.
- أغطية الفتحات غير المستخدمة.
وقد تضاف أجهزة أخرى، مثل جهاز الحماية من زيادة الجهد SPD، وفق تصميم النظام ومتطلبات المشروع.
1. صندوق لوحة التوزيع
الصندوق أو الهيكل هو الجزء الذي يحتوي جميع مكونات لوحة التوزيع ويحميها من اللمس والصدمات والعوامل الخارجية.
يمكن أن تكون اللوحة مصنوعة من المعدن أو من مواد عازلة مناسبة، ويجب أن يكون تصميمها مناسباً لطبيعة مكان التركيب وظروف الاستخدام.
ولا تقتصر وظيفة الصندوق على الشكل الخارجي، بل يوفر أيضاً الحماية الميكانيكية ويساعد على تنظيم المكونات الداخلية.
كما يجب أن تكون اللوحة مصممة بطريقة تمنع الوصول غير المقصود إلى الأجزاء الحية أثناء التشغيل الطبيعي.
2. القاطع الرئيسي أو مفتاح العزل
يُستخدم القاطع الرئيسي أو مفتاح العزل للتحكم في التغذية الداخلة إلى اللوحة وفصلها عند الحاجة إلى أعمال الصيانة أو في حالات الطوارئ، بحسب نوع الجهاز ووظيفته.
وعند فصل القاطع الرئيسي يمكن عزل مجموعة الدوائر الموجودة بعده، مما يسهل إجراء أعمال الصيانة بطريقة أكثر أماناً.
لكن يجب الانتباه إلى أن وظيفة القاطع الرئيسي قد تختلف عن وظيفة جهاز الحماية من زيادة التيار، لذلك يجب معرفة تصنيف الجهاز المستخدم وما إذا كان يجمع بين وظيفة الفصل والحماية.
3. قضبان التوزيع Busbars
تُستخدم قضبان التوزيع لنقل الطاقة الكهربائية داخل اللوحة وتوزيعها على أجهزة الحماية والدوائر المختلفة.
وغالباً ما تكون مصنوعة من النحاس أو الألومنيوم، ويجب أن تكون مناسبة للتيار والجهد وتصميم اللوحة.
وتُعد قضبان التوزيع من الأجزاء المهمة لأن مرور تيارات كبيرة خلالها يتطلب مراعاة السعة الحرارية، والتوصيلات، والمسافات والعزل داخل اللوحة.
وتتناول سلسلة IEC 61439 متطلبات التصميم والخصائص الفنية والتحقق للوحات وتجميعات الجهد المنخفض.
4. القواطع الفرعية MCB
تُستخدم القواطع المصغرة MCB لحماية الدوائر الفردية من حالات مثل زيادة الحمل وقصر الدائرة، حسب خصائص القاطع ومنحنى الفصل الخاص به.
فبدلاً من أن يؤدي حدوث عطل في دائرة المقابس إلى فصل جميع دوائر المنزل، يمكن للقاطع الخاص بتلك الدائرة أن يفصلها عن بقية الدوائر.
ومن أمثلة الدوائر التي يمكن أن تكون لها حماية مستقلة:
- دوائر الإنارة.
- دوائر المقابس.
- سخانات المياه.
- المكيفات.
- الفرن أو الموقد الكهربائي.
- الغسالة.
- المضخات.
- الأحمال الخارجية.
ويجب اختيار القاطع بالتنسيق مع مقطع الكابل وطريقة التمديد والحمل وظروف التشغيل، وليس بناءً على قيمة التيار وحدها. لمزيد من التفاصيل حول ذلك اقرأ مقال: شرح القواطع الكهربائية MCB.
5. جهاز الحماية من تسرب التيار RCD
يعمل RCD على اكتشاف عدم التوازن بين التيار المار في الموصلات المعنية بالدائرة، وهو ما قد يشير إلى تسرب تيار إلى الأرض.
وتستخدم أجهزة الحماية من التيار المتبقي ضمن أنظمة الحماية من الصعق الكهربائي، وتوجد منها أنواع وتطبيقات مختلفة بحسب النظام ومتطلبات التركيب.
ومن المهم عدم الخلط بين RCD والقاطع MCB:
MCB: يحمي الدائرة من زيادة الحمل وقصر الدائرة وفق خصائصه.
RCD: يراقب تيار التسرب أو التيار المتبقي ويوفر حماية إضافية من مخاطر الصعق والحوادث المرتبطة بالتسرب.
لذلك يمكن أن تحتاج الدائرة إلى أكثر من وظيفة حماية.
6. القاطع RCBO
يجمع RCBO بين وظيفتي الحماية من زيادة التيار والحماية من التيار المتبقي في جهاز واحد. وهذا يسمح بتوفير حماية مستقلة لكل دائرة في بعض تصاميم لوحات التوزيع.
ومن مزايا هذا الأسلوب أن حدوث تسرب في دائرة معينة يمكن أن يؤدي إلى فصل تلك الدائرة بدلاً من فصل مجموعة كبيرة من الدوائر المرتبطة بجهاز RCD مشترك، وذلك وفق تصميم اللوحة.
وتدرج IEC 61439-3 أجهزة الحماية مثل IEC 61009 وIEC 61008 وغيرها ضمن الأجهزة المرتبطة بلوحات التوزيع المخصصة للاستخدام من الأشخاص العاديين.
يمكنك الإطلاع على مقال الفرق بين قواطع الـ RCCB والـ RCBO
7. قضيب التعادل Neutral Bar
يُستخدم قضيب التعادل لتجميع وتوصيل موصلات التعادل الخاصة بالدوائر في اللوحة وفق مخطط النظام. ويجب ترتيب التوصيلات بطريقة واضحة وآمنة، مع مراعاة تصميم النظام ونوع أجهزة الحماية المستخدمة.
ومن الأخطاء المهمة التعامل مع قضيب التعادل وقضيب التأريض وكأنهما دائماً نقطة واحدة. ففي اللوحة الرئيسية قد توجد نقطة ربط بين التعادل ونظام التأريض وفق نظام التأريض المعتمد، بينما في اللوحات الفرعية يجب الحفاظ على الفصل بين التعادل والحماية الأرضية عندما يتطلب النظام ذلك.
لذلك لا يجوز إنشاء وصلة بين Neutral وEarth بشكل عشوائي داخل أي لوحة.
8. قضيب التأريض Earth Bar
يُستخدم قضيب التأريض لتوصيل موصلات الحماية الأرضية القادمة من الدوائر والمعدات.
وتتمثل فكرته الأساسية في توفير مسار حماية مناسب لتيارات الأعطال الأرضية والمساعدة على تشغيل أجهزة الحماية عند حدوث عطل، وفق نظام التأريض المستخدم.
ويجب أن يكون نظام التأريض متوافقاً مع تصميم المنشأة ومتطلبات الكود، وليس مجرد توصيل جميع الأسلاك الخضراء معاً داخل اللوحة.
يمكنك الإطلاع على مكونات نظام التأريض
9. سكة DIN
تُستخدم سكة DIN لتثبيت العديد من الأجهزة المعيارية داخل اللوحة، مثل:
- MCB.
- RCBO.
- RCD.
- SPD.
- أجهزة التحكم المعيارية.
وتوفر السكة طريقة منظمة وسريعة لتركيب الأجهزة وفكها، كما تساعد على استغلال المساحة الداخلية للوحة.
10. أطراف دخول وتوصيل الكابلات
تحتاج لوحة التوزيع إلى نقاط توصيل مناسبة للكابلات الداخلة والخارجة.
وتشمل هذه الأجزاء أطراف التوصيل والمشابك والملحقات التي تضمن تثبيت الموصلات بصورة آمنة.
ويجب اختيار أطراف التوصيل بما يتوافق مع مساحة مقطع الموصل ونوعه والتيار المتوقع، مع الالتزام بعزم الربط المحدد من الشركة المصنعة عندما يكون ذلك مطلوباً.
11. جهاز الحماية من زيادة الجهد SPD
يمكن تركيب جهاز الحماية من زيادة الجهد SPD لحماية الدوائر والمعدات من الارتفاعات العابرة في الجهد الناتجة، على سبيل المثال، عن عمليات الفصل والتوصيل أو بعض التأثيرات المرتبطة بالصواعق.
يقوم SPD بتوفير مسار مناسب للطاقة العابرة وفق تصميم نظام الحماية، بدلاً من تركها تصل مباشرة إلى الأجهزة الحساسة.
وتعتمد الحاجة إلى SPD ونوعه وطريقة تركيبه على تصميم النظام ومتطلبات الكود وتقييم مخاطر المنشأة.
12. ملصقات تعريف الدوائر
قد يبدو وضع الملصقات أمراً بسيطاً، لكنه من أهم التفاصيل العملية داخل لوحة التوزيع الكهربائية المنزلية.
يجب أن يعرف المستخدم أو الفني وظيفة كل قاطع، مثل:
- إنارة الدور الأرضي.
- مقابس غرف النوم.
- المكيف.
- المطبخ.
- سخان المياه.
- المضخة.
ويساعد ذلك على تحديد الدائرة المطلوبة بسرعة عند حدوث عطل أو أثناء الصيانة.
13. أغطية الفتحات غير المستخدمة
تحتوي بعض اللوحات على أماكن احتياطية لتركيب أجهزة مستقبلية.
يجب تغطية الفتحات غير المستخدمة بالأغطية المناسبة بدلاً من ترك أجزاء داخلية مكشوفة.
وهذا يساعد على الحفاظ على مستوى الحماية الميكانيكية للوحة وتقليل احتمال الوصول غير المقصود إلى الأجزاء الداخلية.
كيف تعمل لوحة التوزيع الكهربائية المنزلية؟
يمكن تبسيط مسار الطاقة داخل اللوحة بالشكل التالي:
مصدر التغذية ثم العداد ثم القاطع أو مفتاح العزل الرئيسي ثم قضبان التوزيع ثم أجهزة حماية الدوائر وأخيراً دوائر المنزل
أما موصلات التعادل والحماية الأرضية فتتصل بالقضبان المخصصة لها وفق نظام التأريض وتصميم اللوحة. وبذلك تقوم اللوحة بثلاث وظائف أساسية: التوزيع + الحماية + العزل.
ما الفرق بين القاطع الرئيسي والقواطع الفرعية؟
القاطع الرئيسي يتعامل مع التغذية العامة للوحة أو مجموعة الدوائر الواقعة بعده، بينما يحمي كل قاطع فرعي الدائرة التي يغذيها وفق تصنيفه.
فعلى سبيل المثال، يمكن أن تكون هناك دائرة مستقلة للمكيف وقاطع آخر للمقابس وقاطع ثالث للإنارة.
وعند حدوث قصر في دائرة المقابس، فإن الهدف من التصميم هو أن تعمل الحماية المناسبة لتلك الدائرة دون فقد التغذية عن بقية المنزل، مع مراعاة التنسيق بين أجهزة الحماية.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «القواطع الكهربائية المنزلية: الأنواع والفئات والاختيار المناسب» للتعرف على التفاصيل بشكل أوسع.
هل كل لوحة منزلية تحتاج إلى RCD أو RCBO؟
لا يمكن إعطاء إجابة واحدة لجميع المنازل دون معرفة نظام التغذية وتصميم المنشأة والكود المطبق.
لكن أجهزة الحماية من التيار المتبقي أصبحت جزءاً مهماً من أنظمة الحماية الحديثة من الصعق الكهربائي، وتحدد متطلبات استخدامها حسب نوع الدائرة ومكانها ونظام التأريض ومتطلبات الكود.
لذلك يجب عدم اختيار RCD أو RCBO اعتماداً على قيمة 30 mA فقط؛ بل يجب اختيار النوع والخصائص وطريقة التوصيل بما يتوافق مع النظام والمعدات المستخدمة.
هل تحتاج لوحة المنزل إلى SPD؟
قد يكون SPD مناسباً أو مطلوباً بحسب تصميم النظام ومتطلبات المشروع وتقييم المخاطر. وتزداد أهميته عند وجود معدات إلكترونية حساسة أو أنظمة مثل:
- أجهزة التحكم.
- أنظمة الشبكات.
- كاميرات المراقبة.
- أجهزة المنزل الذكي.
- أجهزة الطاقة الشمسية.
- معدات إلكترونية حساسة.
لكن اختيار SPD وتركيبه يجب أن يتم وفق نظام الحماية والتأريض ومتطلبات التصميم، وليس بمجرد إضافة جهاز إلى اللوحة.

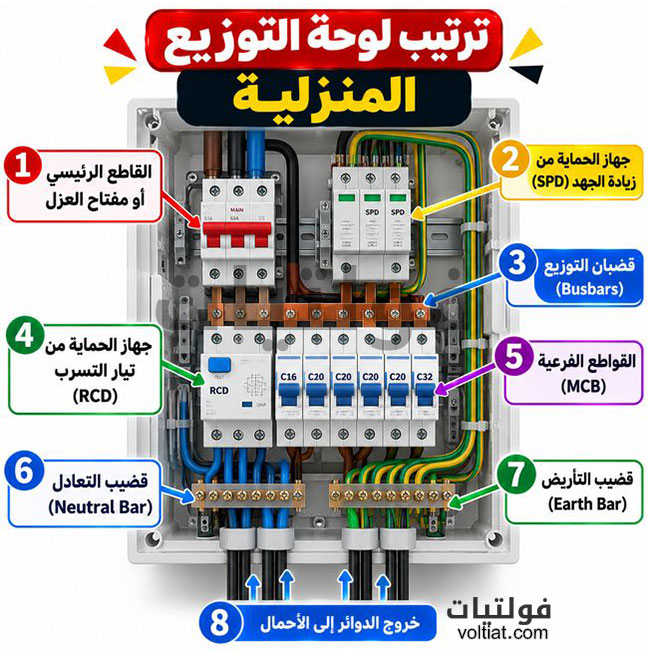

كيف يتم ترتيب لوحة التوزيع المنزلية؟
يجب أن يكون ترتيب اللوحة واضحاً ومنظماً بحيث يمكن التعرف على وظيفة كل جهاز ودائرته بسهولة.
ومن المهم مراعاة:
- فصل وتنظيم دوائر القدرة والحماية.
- وضوح أسماء الدوائر.
- ترتيب القواطع بطريقة منطقية.
- توفير مساحة احتياطية عند الحاجة.
- عدم تحميل اللوحة فوق تصنيفها.
- اختيار قضبان التوزيع المناسبة.
- إحكام توصيل الموصلات.
- الحفاظ على الفصل المطلوب بين التعادل والحماية الأرضية وفق النظام.
- توفير مستوى الحماية المناسب للوحة ومكان تركيبها.
وتضع IEC 61439-3 متطلبات خاصة بلوحات التوزيع المخصصة للاستخدام من الأشخاص العاديين، بما في ذلك اللوحات المنزلية المغلقة والثابتة.
لوحة التوزيع المنزلية في السعودية
عند تصميم أو تركيب لوحة التوزيع الكهربائية المنزلية في السعودية، يجب الرجوع إلى المتطلبات المعتمدة في الكود السعودي الكهربائي SBC 401، إضافة إلى مواصفات المشروع ومتطلبات الجهة المختصة.
ويعد SBC 401 المرجع الأساسي ضمن منظومة كود البناء السعودي للأعمال الكهربائية، وتوفر منصة كود البناء السعودية النسخة الرسمية من متطلبات الكود الكهربائي.
كما يمكن الاستفادة من سلسلة IEC 61439 لفهم المتطلبات الفنية الخاصة بتجميعات الجهد المنخفض ولوحات التوزيع، مع عدم استبدال المتطلبات المحلية بمتطلبات معيار دولي عندما يكون الكود السعودي هو المرجع الملزم للمشروع.
أخطاء شائعة في لوحات التوزيع المنزلية
هناك بعض الأخطاء التي يجب تجنبها عند تنفيذ أو تعديل اللوحة، ومنها:
- اختيار القواطع دون دراسة مقاطع الكابلات.
- تحميل القاطع أو اللوحة فوق التصنيف المسموح.
- توصيل التعادل مع التأريض في مكان غير صحيح.
- ترك فتحات الأجهزة الاحتياطية مكشوفة.
- عدم وضع ملصقات للدوائر.
- استخدام أجهزة حماية غير متوافقة مع بعضها.
- تركيب RCD أو RCBO بطريقة لا تتوافق مع نظام التأريض.
- إهمال حماية زيادة الجهد عندما يتطلب التصميم ذلك.
- ترك توصيلات غير محكمة داخل اللوحة.
- إضافة أحمال جديدة دون إعادة تقييم سعة اللوحة والتغذية.
الخلاصة
تتكون لوحة التوزيع الكهربائية المنزلية من مجموعة من المكونات التي تعمل معاً لتوزيع الكهرباء وحماية الدوائر وعزل التغذية عند الحاجة. ومن أهم هذه المكونات القاطع الرئيسي، والقواطع الفرعية، وقضبان التوزيع، وRCD أو RCBO، وقضيب التعادل، وقضيب التأريض، وسكة DIN.
وقد تحتوي اللوحة الحديثة أيضاً على SPD وغيرها من الأجهزة حسب تصميم النظام ومتطلبات المشروع.
والأهم أن ترتيب اللوحة واختيار مكوناتها لا يعتمد على عدد القواطع فقط، بل يجب أن يتوافق مع الحمل، ومقاطع الكابلات، ونظام التأريض، وتصنيف اللوحة، ومتطلبات الكود السعودي الكهربائي SBC 401.
برأيك، ما أهم عنصر في لوحة التوزيع المنزلية: القاطع الرئيسي، أم RCD/RCBO، أم نظام التأريض؟
