تعد أخطاء استخدام أجهزة القياس الكهربائية من المشكلات التي قد تؤدي إلى قراءات غير دقيقة، أو تلف أجهزة القياس والمكونات الكهربائية، أو تعريض الفنيين والمهندسين لمخاطر الصعق الكهربائي والقوس الكهربائي. وتظهر هذه الأخطاء أثناء أعمال الفحص والصيانة في المباني السكنية والتجارية والمنشآت الصناعية في السعودية.
سواء كنت تستخدم الملتيميتر الرقمي، أو جهاز قياس التيار بالملقط، أو راسم الذبذبات، فإن اختيار وضع القياس الصحيح وتوصيل المجسات بطريقة سليمة يمثلان أساساً للحصول على نتائج موثوقة. كذلك، يجب التأكد من ملاءمة الجهاز لجهد الدائرة ومستوى الطاقة المتاح عند نقطة القياس.
في هذا المقال، نستعرض أشهر أخطاء استخدام أجهزة القياس الكهربائية، ونوضح أسبابها وتأثيراتها، مع خطوات عملية تساعد الفنيين وطلاب الهندسة الكهربائية على إجراء القياسات بدقة وأمان.

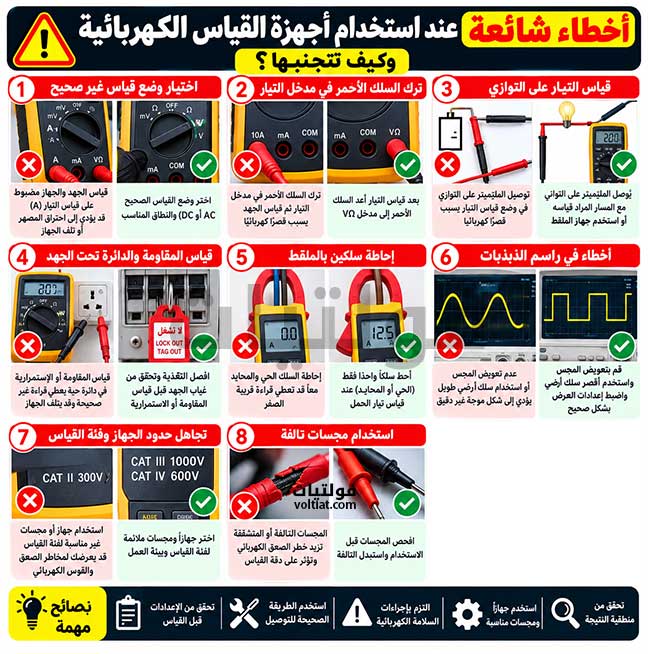

ما أشهر أخطاء استخدام أجهزة القياس الكهربائية؟
تحدث أخطاء القياس عادةً بسبب اختيار وظيفة غير مناسبة، أو توصيل المجسات بطريقة خاطئة، أو تجاهل حدود الجهاز، أو تفسير النتائج دون مراعاة ظروف القياس.
ومن أبرز هذه الأخطاء:
- اختيار وضع قياس الجهد بدلاً من التيار أو العكس.
- ترك السلك الأحمر في مدخل قياس التيار عند الانتقال إلى قياس الجهد.
- قياس التيار بطريقة التوصيل على التوازي.
- قياس المقاومة أو الاستمرارية في دائرة ما زالت تحت الجهد.
- استخدام مجسات تالفة أو غير مناسبة لفئة القياس.
- تجاهل تأثير جهاز القياس في الدائرة.
- ضبط راسم الذبذبات بطريقة غير صحيحة.
- الاعتماد على قراءة واحدة دون التحقق من صلاحيتها.
ولفهم هذه الأخطاء بصورة أفضل، من الضروري مراجعة طريقة استخدام كل جهاز بحسب وظيفته.
أولاً: أخطاء استخدام الملتيميتر الرقمي
يُستخدم الملتيميتر الرقمي (Digital Multimeter) لقياس الجهد والتيار والمقاومة، وقد يدعم أيضاً اختبار الاستمرارية والدايود والسعة والتردد ودرجة الحرارة. ومع تعدد وظائفه، تزداد أهمية التأكد من الإعدادات والتوصيلات قبل كل عملية قياس.
1. اختيار وضع قياس غير صحيح
من الأخطاء الشائعة اختيار وضع قياس التيار (A) بدلاً من الجهد (V)، أو استخدام قياس التيار المتردد AC عند قياس جهد مستمر DC، أو العكس.
ويكمن الخطر الأكبر عند توصيل الملتيميتر بمصدر جهد بينما يكون مضبوطاً على قياس التيار؛ لأن مدخل التيار مصمم عادةً بمقاومة منخفضة، وقد يؤدي ذلك إلى حدوث قصر كهربائي، أو احتراق المصهر الداخلي، أو تلف الجهاز، أو نشوء قوس كهربائي في ظروف معينة.
أما اختيار نطاق أقل من القيمة المتوقعة فقد يؤدي إلى ظهور رسالة تجاوز النطاق أو قراءة غير صالحة. وفي المقابل، قد يؤدي اختيار نطاق مرتفع جداً في الأجهزة ذات النطاق اليدوي إلى تقليل دقة عرض القراءة.
كيف تتجنب هذا الخطأ؟
- تحقق من الرمز الظاهر على مفتاح الاختيار قبل توصيل المجسات.
- حدد ما إذا كانت الإشارة AC أم DC.
- استخدم النطاق المناسب، أو خاصية النطاق التلقائي Auto Range إذا كانت متاحة.
- لا تنتقل بين أوضاع القياس أثناء اتصال المجسات بالدائرة إلا إذا كانت تعليمات الجهاز تسمح بذلك.
2. ترك السلك الأحمر في مدخل التيار
تحتوي كثير من أجهزة الملتيميتر على مدخل لقياس الجهد والمقاومة، ومدخل منفصل لقياس التيار، وقد يتوفر مدخل مستقل للتيارات المرتفعة.
إذا انتهيت من قياس التيار وتركت السلك الأحمر في مدخل A أو mA، ثم حاولت قياس الجهد، فقد تتسبب في قصر كهربائي عند توصيل المجسات بمصدر الجهد.
أما إذا حاولت قياس التيار بينما السلك الأحمر في مدخل VΩ، فقد تحصل على قراءة غير صحيحة، لأن مدخل الجهد لا يوفر مسار القياس المناسب للتيار بالطريقة المطلوبة.
الحل: بعد الانتهاء من قياس التيار، أعد السلك الأحمر إلى مدخل VΩ قبل إجراء قياس الجهد أو المقاومة، ثم تحقق من وضع مفتاح الاختيار.
3. قياس التيار على التوازي بدلاً من التوالي
يختلف توصيل جهاز القياس بحسب الكمية المراد قياسها:
- الجهد: يقاس عادةً بين نقطتين، أي على التوازي مع العنصر.
- التيار باستخدام الملتيميتر: يقاس بتوصيل الجهاز على التوالي مع المسار الذي يمر فيه التيار.
- التيار باستخدام جهاز الملقط: يقاس بإحاطة موصل مناسب بالملقط، وفق تعليمات الجهاز.
إذا وُصل الملتيميتر في وضع قياس التيار على التوازي مع مصدر الجهد، فقد ينشأ مسار منخفض المقاومة يؤدي إلى قصر كهربائي وتلف الجهاز أو الدائرة.
ولذلك، يجب فصل التغذية قبل إعادة توصيل الدائرة لقياس التيار باستخدام الملتيميتر، ثم إدخال الجهاز في المسار الصحيح وفق إجراء آمن.
أما عند استخدام جهاز الملقط، فيجب إحاطة موصل واحد فقط عند قياس تيار الحمل في دائرة أحادية الطور. فإذا أحطت بالسلك الحي والمحايد معاً، فقد تتلاشى تأثيرات المجال المغناطيسي جزئياً أو كلياً، فتظهر قراءة منخفضة أو قريبة من الصفر، بحسب ظروف الدائرة والجهاز.
يختلف قياس التيار عن قياس الجهد؛ إذ يوصل الملتيميتر على التوالي مع المسار المراد قياسه، وفق الإجراء الآمن المناسب. تعرف على طريقة قياس التيار بالملتيميتر.
4. قياس المقاومة أو الاستمرارية والدائرة تحت الجهد
يُعد قياس المقاومة أو اختبار الاستمرارية في دائرة حية من الأخطاء الخطيرة. فهذه الوظائف تستخدم إشارة اختبار داخلية، وقد يؤدي وجود جهد خارجي إلى إفساد القراءة أو إتلاف الجهاز.
قبل قياس مقاومة ملف محرك، أو عنصر تسخين، أو سلك كهربائي، اتبع الخطوات التالية:
- افصل مصدر الطاقة وفق إجراءات العزل المعتمدة.
- طبّق القفل والبطاقة التحذيرية (LOTO) عندما تتطلب إجراءات الموقع ذلك.
- تحقق من غياب الجهد باستخدام جهاز مناسب ومفحوص الصلاحية.
- فرّغ المكثفات بطريقة آمنة وفق تعليمات الشركة المصنعة.
- ابدأ قياس المقاومة بعد التأكد من صلاحية ظروف الاختبار.
ولا تعتمد على إطفاء القاطع وحده؛ فقد تبقى مصادر أخرى للطاقة أو شحنات مخزنة داخل الدائرة.
5. تجاهل مقاومة أسلاك الاختبار
تضيف أسلاك الاختبار ونقاط التلامس مقاومة صغيرة إلى القياس. وقد يصبح هذا التأثير مهماً عند قياس مقاومات منخفضة جداً، مثل مقاومة ملفات المحركات أو الوصلات الكهربائية.
على سبيل المثال، إذا كانت مقاومة العنصر المراد قياسه 0.2 أوم، وكانت مقاومة الأسلاك والتلامس 0.3 أوم، فقد تظهر قراءة تقارب 0.5 أوم في قياس ثنائي الأسلاك، ما لم يعوض الجهاز هذا التأثير.
لتقليل الخطأ:
- استخدم خاصية REL أو ZERO إذا كانت متاحة ومناسبة.
- تأكد من نظافة نقاط التلامس وثبات المجسات.
- استخدم طريقة القياس رباعية الأسلاك (Kelvin) عندما تتطلب الدقة ذلك.
وتُعد الطريقة رباعية الأسلاك أكثر ملاءمة لقياس المقاومات المنخفضة بدقة؛ لأنها تقلل تأثير مقاومة أسلاك توصيل التيار في نتيجة القياس.
6. تجاهل حالة البطارية أو المصهر الداخلي
قد تؤثر البطارية الضعيفة في بعض وظائف الجهاز، وفق تصميمه، كما أن احتراق المصهر الداخلي قد يمنع قياس التيار رغم استمرار عمل وظائف الجهد والمقاومة.
لذلك، إذا لم تظهر قراءة التيار رغم صحة التوصيل والإعدادات، فتحقق من المصهر وفق دليل الشركة المصنعة، ولا تستبدله بمصهر ذي قيمة أعلى أو بسلك بديل.
7. استخدام جهاز لا يدعم True RMS عند الحاجة
تعطي أجهزة قياس التيار والجهد نتائج مختلفة بحسب طريقة حساب القيمة الفعالة RMS. فبعض الأجهزة تقيس متوسط الإشارة ثم تحسب قيمة فعالة مفترضة، وقد تكون نتائجها دقيقة للإشارات الجيبية، لكنها قد تنحرف عند التعامل مع موجات مشوهة.
وتظهر هذه المشكلة في بعض الدوائر التي تحتوي على مغيرات السرعة، أو مزودات الطاقة الإلكترونية، أو الأحمال غير الخطية.
عند قياس إشارات غير جيبية، قد تحتاج إلى جهاز True RMS، مع التأكد من عرض النطاق الترددي ومعامل القمة (Crest Factor) وحدود الجهاز. فوجود خاصية True RMS وحدها لا يضمن الدقة لجميع أشكال الموجات.
8. تجاوز تصنيف CAT أو حدود الجهد
لا يكفي أن يكون الملتيميتر قادراً على عرض الجهد المطلوب؛ بل يجب أن يكون مناسباً لفئة القياس ومستوى الطاقة المتوقع عند نقطة التوصيل.
تُستخدم تصنيفات CAT II وCAT III وCAT IV لتحديد ملاءمة أجهزة القياس لبيئات كهربائية مختلفة، مع مراعاة الجهد المقنن لكل تصنيف. وبوجه عام، ترتبط CAT III بقياسات التوزيع داخل المنشآت، بينما ترتبط CAT IV بمصدر التركيب الكهربائي أو بداياته، وفق تعريفات المعيار.
لذلك، عند العمل داخل لوحة توزيع في منشأة سعودية، لا تختَر الجهاز بناءً على الجهد فقط؛ بل تحقق من تصنيف CAT المكتوب على الجهاز والمجسات، ومن حدود القياس التي يحددها المصنع.
وتوضح إرشادات Fluke أهمية مطابقة تصنيف جهاز القياس ومجساته مع بيئة القياس ومستوى الطاقة المتوقع.
للتعرف على وظائف الجهاز ومداخل التوصيل الأساسية، راجع دليل الملتيميتر ووظائفه الأساسية وطريقة استخدامه
ثانياً: أخطاء استخدام راسم الذبذبات
يُستخدم راسم الذبذبات (Oscilloscope) لعرض الإشارات الكهربائية مع الزمن، وتحليل شكل الموجة والتردد والسعة والتغيرات العابرة. وقد تنتج عنه قراءات مضللة إذا لم تُضبط المجسات وإعدادات العرض بصورة صحيحة.
1. عدم تعويض مجس القياس
تحتاج كثير من المجسات السلبية (Passive Probes) إلى تعويض (Probe Compensation) لملاءمة خصائصها مع مدخل راسم الذبذبات.
إذا كان التعويض غير صحيح، فقد يظهر شكل الموجة بحواف مستديرة أو تجاوز في الجهد أو تشوهات تؤثر في قراءة السعة وزمن الصعود.
كذلك، يجب ضبط نسبة المجس في الجهاز بما يتوافق مع المجس المستخدم. فإذا كان المجس مضبوطاً على 10× بينما إعداد الجهاز 1×، فقد تظهر القراءة مختلفة بعامل عشرة، ما لم يطبق الجهاز التعويض الصحيح.
الحل: نفّذ اختبار التعويض باستخدام إشارة المعايرة الخاصة بالجهاز، واضبط المجس وإعداد القناة وفق دليل الشركة المصنعة.
2. استخدام سلك أرضي طويل للمجس
قد يعمل سلك الأرضي الطويل للمجس كمسار يلتقط التداخلات، كما قد تضيف محاثته تأثيرات غير مرغوبة تظهر على شكل رنين أو ضوضاء أو تشوهات، خاصة عند قياس الإشارات سريعة التغير.
لتقليل هذه التأثيرات:
- استخدم أقصر اتصال أرضي عملي.
- استخدم ملحق الزنبرك الأرضي (Ground Spring) عندما يناسب القياس.
- حافظ على ترتيب التوصيلات بما يقلل مساحة الحلقة.
- لا تعتبر كل تموج ظاهر على الشاشة جزءاً حقيقياً من الإشارة قبل التحقق من إعدادات المجس والتوصيل.
3. ضبط غير مناسب للمحورين الرأسي والأفقي
يحدد إعداد Volts/Div مقدار الجهد الذي تمثله كل خانة رأسية، بينما يحدد Time/Div الزمن الذي تمثله كل خانة أفقية.
قد يؤدي اختيار نطاق رأسي واسع جداً إلى صعوبة ملاحظة التفاصيل الصغيرة، في حين قد يؤدي نطاق ضيق جداً إلى خروج أجزاء من الإشارة عن حدود العرض.
وبالمثل، قد يؤدي اختيار قاعدة زمنية غير مناسبة إلى ضغط الموجة أو تمديدها على الشاشة، ما يصعّب قياس الدورة الزمنية أو زمن الصعود.
الحل: اضبط المحورين بما يتناسب مع السعة والتردد المتوقعين، وتحقق من أن الإشارة لا تتجاوز حدود العرض.
4. تجاهل عرض النطاق ومعدل أخذ العينات
يؤثر عرض النطاق الترددي (Bandwidth) في قدرة راسم الذبذبات على إظهار تفاصيل الإشارة، بينما يحدد معدل أخذ العينات (Sample Rate) عدد العينات التي يسجلها الجهاز في الثانية.
إذا كان عرض النطاق غير كافٍ، فقد تظهر الإشارة بسعة أقل أو بحواف أبطأ من حقيقتها. أما إذا كان معدل أخذ العينات غير مناسب، فقد يفقد الجهاز تفاصيل الموجة أو يعرض تردداً ظاهرياً غير صحيح بسبب ظاهرة التراكب الطيفي (Aliasing).
وتُستخدم قاعدة «خمسة أضعاف» أحياناً لاختيار عرض نطاق مناسب لقياسات السعة في تطبيقات معينة، لكن الاختيار الفعلي يعتمد على زمن الصعود المطلوب ودقة القياس وشكل الإشارة. كذلك، فإن قاعدة اختيار معدل أخذ العينات من خمسة إلى عشرة أضعاف أعلى تردد ليست ضماناً عاماً لدقة كل قياس؛ فقد تحتاج الإشارات العابرة والسريعة إلى متطلبات أعلى.
وتوضح Tektronix أن اختيار عرض النطاق يجب أن يتناسب مع خصائص الإشارة والدقة المطلوبة، وليس مع التردد الأساسي وحده.
5. ضبط المشغل Trigger بطريقة خاطئة
يستخدم المشغل لتثبيت شكل الموجة على الشاشة عند حدوث شرط محدد، مثل تجاوز مستوى جهد معين في اتجاه صاعد أو هابط.
إذا كان مستوى المشغل أو نوع الحافة غير مناسب، فقد تظهر الموجة متحركة أو غير مستقرة، أو قد لا تظهر بالشكل المتوقع.
لذلك، اختر نوع المشغل المناسب للإشارة، واضبط مستوى الجهد بحيث يتوافق مع نقطة واضحة من الموجة. ويمكن استخدام الإعداد التلقائي كبداية، ثم تعديل الإعدادات يدوياً عند الحاجة.
6. تجاهل تأثير المجس في الدائرة
لا يقتصر تأثير المجس على قراءة الإشارة؛ إذ يضيف مقاومة وسعة إلى نقطة القياس، وقد يغيّر سلوك الدائرة نفسها، خاصةً عند قياس عقد ذات مقاومة عالية أو إشارات عالية التردد.
تقلل مجسات 10× عادةً تأثير التحميل مقارنةً بمسبار 1×، لكن الاختيار الصحيح يعتمد على سعة المجس ومقاومة الدخل ومتطلبات القياس.
وفي التطبيقات الحساسة، قد يكون المجس النشط أو التفاضلي أنسب، بشرط توافقه مع الجهد والتردد ونمط القياس.
7. توصيل أرضي راسم الذبذبات بنقطة حية
هذا من أخطر أخطاء القياس. ففي كثير من أجهزة راسم الذبذبات المكتبية، يكون طرف أرضي المجس متصلاً بأرضي الحماية الكهربائية. وقد يؤدي توصيله بنقطة غير مناسبة داخل دائرة حية إلى قصر كهربائي، أو تلف الدائرة والجهاز، أو خطر الصعق والقوس الكهربائي.
عند قياس دوائر متصلة بالشبكة الكهربائية أو دوائر عائمة، لا تفترض أن طرف الأرضي معزول عن الأرض. استخدم مجساً تفاضلياً مناسباً أو جهازاً معزولاً مصمماً لهذا الغرض، وفق متطلبات القياس.
ولا تفصل موصل الحماية الأرضي عن راسم الذبذبات بغرض جعله عائماً؛ فهذا قد يعرّض هيكل الجهاز لأخطار كهربائية.
ثالثاً: أخطاء استخدام جهاز قياس التيار بالملقط
يُستخدم جهاز قياس التيار بالملقط (Clamp Meter) لقياس التيار دون الحاجة إلى فصل الموصل وإدخال الجهاز في المسار الكهربائي، وذلك وفق نوع الجهاز وطريقة عمله.
ومن الأخطاء الشائعة:
- إحاطة السلك الحي والمحايد معاً عند قياس تيار الحمل، ما قد يؤدي إلى إلغاء تأثير التيارين.
- اختيار وضع AC لقياس تيار مستمر عندما لا يدعم الجهاز DC.
- وضع الموصل بعيداً عن مركز الفك عندما تؤثر موضعيته في دقة الجهاز.
- استخدام الجهاز خارج نطاق التيار أو التردد المحدد من الشركة المصنعة.
- عدم إغلاق فكي الملقط بالكامل بسبب الأوساخ أو التلف.
- قياس تيار صغير باستخدام ملقط غير مناسب لدقة القياس المطلوبة.
كيف تتجنب هذه الأخطاء؟
تحقق من نوع التيار AC أو DC، وحدد موصلاً واحداً فقط في قياسات تيار الحمل المعتادة، وأغلق الفك بالكامل، ثم قارن القراءة بنطاق القياس ودقة الجهاز. وإذا كنت تقيس تيار التسرب، فاستخدم طريقة قياس مناسبة لهذا الغرض وفق تعليمات الجهاز.
رابعاً: أخطاء السلامة عند استخدام أجهزة القياس الكهربائية
لا تقتصر أخطاء القياس على النتائج غير الدقيقة؛ فقد يؤدي بعضها إلى إصابات خطيرة. ولهذا يجب التعامل مع القياسات داخل اللوحات الكهربائية والمحركات والمعدات الصناعية وفق إجراءات السلامة المعتمدة.
1. استخدام مجسات تالفة
قد يؤدي تشقق العزل، أو انكشاف المعدن، أو تلف الحواجز الواقية، أو ارتخاء الموصلات إلى زيادة خطر الصعق الكهربائي.
افحص الجهاز والمجسات قبل الاستخدام، وتأكد من سلامة العزل والموصلات وعدم وجود علامات تلف. واستبدل أي جزء غير آمن، ولا تستخدم شريطاً لاصقاً كحل دائم لإصلاح مجس تالف.
وتوصي إرشادات السلامة الكهربائية بفحص أجهزة القياس والكابلات والمجسات قبل الاستخدام، وباستخدام معدات مصنفة بما يتناسب مع الدائرة والبيئة.
2. إجراء قياسات حية دون تقييم المخاطر
قد تكون بعض القياسات تحت الجهد ضرورية لأغراض التشخيص، لكنها لا تبرر العمل دون ضوابط. يجب أن ينفذ القياس الحي شخص مؤهل، باستخدام معدات مناسبة، وإجراءات عمل معتمدة، ومعدات الوقاية الشخصية التي يحددها تقييم المخاطر.
وعندما يمكن تنفيذ المهمة بعد فصل الطاقة، يكون العزل والتحقق من غياب الجهد هو الخيار المفضل. ولا يُعد إطفاء القاطع وحده دليلاً كافياً على أن الدائرة آمنة؛ بل يجب اتباع إجراءات التحكم في مصادر الطاقة والتحقق من الحالة الفعلية للدائرة.
3. تجاهل معدات الوقاية الشخصية
تعتمد معدات الوقاية المطلوبة على طبيعة المهمة ومستوى المخاطر، ولا توجد مجموعة واحدة تناسب كل أعمال القياس.
قد تشمل المعدات المناسبة، بحسب تقييم المخاطر، واقيات العين والوجه، والقفازات العازلة المعتمدة، والملابس الواقية من القوس الكهربائي، والأدوات المعزولة. ويجب اختيارها وفق إجراءات المنشأة والمتطلبات المعمول بها في موقع العمل.
4. إجراء القياس دون التحقق من صلاحية الجهاز
قد تنتج قراءة مضللة بسبب تلف الجهاز أو المصهر أو البطارية أو المجسات، حتى عندما تكون الإعدادات صحيحة.
لذلك، تحقق من صلاحية الجهاز قبل الاستخدام، ونفّذ فحوص الوظيفة المطلوبة وفق دليل الشركة المصنعة وإجراءات العمل. كما ينبغي إجراء المعايرة أو التحقق الدوري وفق نظام الجودة ومتطلبات المشروع ونوع الجهاز.
خامساً: تأثير جهاز القياس في الدائرة الكهربائية
قد يغيّر جهاز القياس القيمة التي يحاول قياسها، وتُعرف هذه الظاهرة بتأثير التحميل (Loading Effect).
فعلى سبيل المثال، يمتلك الملتيميتر الرقمي عادةً مقاومة دخل مرتفعة عند قياس الجهد، لكنها ليست لا نهائية. وعند قياس جهد في دائرة ذات مقاومة عالية جداً، قد يسحب الجهاز تياراً صغيراً يؤثر في الجهد المقاس.
كذلك، يضيف مجس راسم الذبذبات سعة إلى نقطة القياس، وقد يؤثر ذلك في الإشارات السريعة أو الدوائر ذات الممانعة العالية.
لتقليل تأثير التحميل:
- استخدم جهازاً ذا مقاومة دخل مناسبة.
- اختر مجساً ذا سعة منخفضة عندما يتطلب التطبيق ذلك.
- استخدم مجسات نشطة أو تفاضلية إذا كانت مناسبة للقياس.
- قارن النتيجة بطريقة أخرى عند الشك في تأثير الجهاز.
- راجع مواصفات الجهاز والمجس، ولا تعتمد على الدقة الاسمية وحدها.
كيف تتجنب معظم أخطاء القياس الكهربائي؟
يمكن تقليل معظم الأخطاء باتباع قائمة تحقق مختصرة قبل توصيل الجهاز بالدائرة:
- حدد الكمية المراد قياسها: الجهد أو التيار أو المقاومة أو شكل الموجة.
- تحقق من وضع الجهاز: AC أو DC، ووظيفة القياس المناسبة.
- راجع منافذ التوصيل: تأكد من موضع السلك الأحمر والأسود.
- افحص الجهاز والمجسات: تحقق من سلامة العزل والتوصيلات والتصنيفات.
- تحقق من حدود القياس: الجهد والتيار والتردد وفئة CAT عند انطباقها.
- قيّم حالة الدائرة: هل يتطلب الاختبار فصل الطاقة؟ وهل توجد مكثفات أو مصادر تغذية إضافية؟
- استخدم طريقة التوصيل الصحيحة: التوازي للجهد، والتوالي للتيار باستخدام الملتيميتر، أو الملقط المناسب لقياس التيار دون فصل الموصل.
- راجع ظروف القياس: انتبه إلى مقاومة الأسلاك، وتأثير التحميل، وإعدادات المجسات.
- تحقق من منطقية النتيجة: قارن القراءة بالقيمة المتوقعة ومواصفات المعدة.
- وثّق النتائج: سجل ظروف القياس وأي ملاحظات قد تؤثر في تفسيرها.
ويمكن تلخيص أهم ما يجب التحقق منه في الترتيب التالي: المنافذ، ووظيفة القياس، والنطاق، وسلامة المجسات، وحالة الدائرة، ثم صلاحية النتيجة.
الأسئلة الشائعة حول أخطاء استخدام أجهزة القياس الكهربائية
لماذا يحترق مصهر الملتيميتر عند قياس الجهد؟
قد يحدث ذلك إذا كان السلك الأحمر في مدخل التيار، بينما يكون الجهاز مضبوطاً على قياس التيار، ثم تُوصل المجسات بمصدر جهد. وقد ينشأ مسار منخفض المقاومة يؤدي إلى مرور تيار يتجاوز تصنيف المصهر. ولا ينبغي استبدال المصهر إلا بالنوع والقيمة المحددين من الشركة المصنعة.
هل يمكن قياس المقاومة والدائرة تعمل؟
لا. يجب فصل الطاقة والتحقق من غياب الجهد قبل قياس المقاومة أو الاستمرارية، مع تفريغ المكثفات بطريقة آمنة عند الحاجة. فالجهد الخارجي قد يفسد القراءة أو يتلف الجهاز.
لماذا يعطي جهاز الملقط قراءة تيار قريبة من الصفر؟
قد يحدث ذلك عند إحاطة الموصلين الحي والمحايد معاً، لأن التيارين المتعاكسين يولدان تأثيرين مغناطيسيين يتلاشى جزء كبير منهما. وقد تنتج القراءة المنخفضة أيضاً عن اختيار وضع غير مناسب أو عن تيار أقل من دقة الجهاز.
لماذا تختلف قراءة راسم الذبذبات عن قراءة الملتيميتر؟
قد تختلف القراءات بسبب اختلاف عرض النطاق، ومعدل أخذ العينات، وطريقة حساب القيمة الفعالة، وإعدادات المجس، وتأثير التحميل، وطبيعة الإشارة. لذلك، يجب التأكد من أن الجهازين يقيسان الكمية نفسها وبشروط قابلة للمقارنة.
هل يكفي استخدام جهاز يحمل تصنيف CAT III داخل لوحة التوزيع؟
ليس بالضرورة. يجب التأكد من أن فئة CAT والجهد المقنن للجهاز والمجسات مناسبان لنقطة القياس ومستوى الطاقة المتوقع، وأن الجهاز يحقق جميع المتطلبات الفنية الخاصة بالمهمة. لا يكفي الاعتماد على تصنيف CAT وحده دون مراجعة مواصفات الجهاز وإجراءات السلامة.
عند اختيار جهاز قياس جديد، راجع الوظائف المتاحة ودقة القياس وحدود التشغيل قبل الشراء، ويمكنك الاطلاع على جهاز الملتيميتر الرقمي.
الخلاصة
تنتج أخطاء استخدام أجهزة القياس الكهربائية غالباً عن إعداد غير صحيح، أو توصيل خاطئ، أو تجاهل حدود الجهاز، أو عدم فهم تأثيره في الدائرة. وقد تكون عواقب هذه الأخطاء بسيطة، مثل قراءة غير دقيقة، أو خطيرة، مثل تلف المعدات أو التعرض للصعق الكهربائي والقوس الكهربائي.
ولذلك، يجب على المهندسين والفنيين في السعودية مراجعة وظيفة القياس ومنافذ التوصيل وتصنيفات الجهاز قبل كل اختبار، والالتزام بإجراءات العزل والتحقق من غياب الجهد عند الحاجة. كما يجب اختيار مجسات مناسبة، وفهم حدود القياس، والتحقق من منطقية النتائج قبل اعتمادها.
إن اتباع قائمة تحقق ثابتة قبل كل قياس يساعد على تحسين الدقة، وتقليل تلف أجهزة القياس، ورفع مستوى السلامة في أعمال الصيانة والفحص الكهربائي.
