كيف تكتشف انقطاع سلك النيوترال؟ وما مخاطره؟ قد تلاحظ أن مصابيح المنزل تومض بصورة غير طبيعية، أو أن بعض الأجهزة الكهربائية تتوقف عن العمل، أو أن الإضاءة تصبح أكثر سطوعاً عند تشغيل المكيف أو السخان. قد تشير هذه العلامات إلى وجود خلل في التوصيلات الكهربائية، ومن الاحتمالات المهمة انقطاع سلك النيوترال أو ضعف اتصاله.
يُعرف النيوترال باسم المحايد الكهربائي (Neutral)، وهو أحد الموصلات الأساسية في كثير من الدوائر الكهربائية المنزلية. وعندما ينقطع هذا الموصل أو ترتفع مقاومته بسبب اتصال مرتخٍ، فقد يؤدي ذلك إلى اضطراب الجهد الكهربائي، وتلف الأجهزة المنزلية، وارتفاع حرارة التوصيلات، وزيادة خطر الصعق الكهربائي.
في هذا المقال، سنتعرف على كيفية اكتشاف انقطاع سلك النيوترال، وأبرز علاماته ومخاطره، وطرق فحص المحايد الكهربائي، والإجراءات الآمنة التي ينبغي اتخاذها عند الاشتباه في وجود العطل داخل المنازل السعودية.
ما هو سلك النيوترال؟ وما وظيفة المحايد الكهربائي؟
المحايد الكهربائي هو موصل يستخدم في كثير من أنظمة التغذية الكهربائية لتوفير مسار عودة لتيار التشغيل، ويساعد في تحديد مرجع الجهد في النظام وفق طريقة توصيله وتأريضه.
تتضمن الدائرة المنزلية عادةً موصل الطور (Phase)، وموصل المحايد (Neutral)، وموصل الحماية الأرضية (PE). ولكل منها وظيفة مختلفة:
- الطور: ينقل الجهد الكهربائي إلى الحمل لتشغيل الأجهزة.
- المحايد: يوفر مسار عودة التيار في الدوائر التي تستخدمه.
- الأرضي: يوفر مساراً للحماية عند حدوث بعض الأعطال، ويساعد على تشغيل وسائل الحماية وفق تصميم النظام.
من المهم عدم الخلط بين المحايد والأرضي؛ فهما ليسا بديلين أحدهما عن الآخر، ولا يجوز استخدام سلك الأرضي بدلاً من النيوترال لتشغيل الأجهزة.
من المهم فهم الفرق بين النيوترال والتأريض الكهربائي لتجنب الخلط بين وظيفتيهما.
ماذا يحدث عند انقطاع سلك النيوترال؟
تعتمد نتيجة انقطاع المحايد الكهربائي على مكان الانقطاع ونوع الدائرة ونظام التغذية.
في دائرة أحادية الطور مستقلة، قد يؤدي انقطاع المحايد إلى توقف الحمل عن العمل، لكن بعض الأجهزة قد تُظهر قراءات جهد غير متوقعة بسبب وجود مسارات أخرى أو دوائر إلكترونية متصلة.
أما في نظام ثلاثي الأطوار يغذي أحمالاً أحادية الطور عبر محايد مشترك، فقد يؤدي انقطاع المحايد إلى اختلال توزيع الجهد بين الأحمال. وفي هذه الحالة، يمكن أن يرتفع الجهد على بعض الأجهزة وينخفض على أجهزة أخرى، ما يزيد احتمال تلفها.
لذلك، لا يعني انقطاع النيوترال دائماً ارتفاع الجهد في جميع الدوائر؛ بل تتحدد النتيجة بحسب تصميم شبكة التغذية وظروف التشغيل.

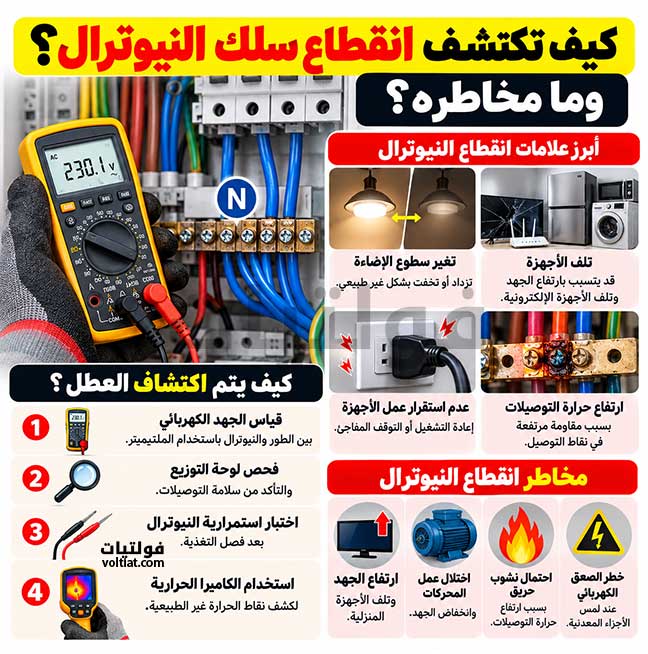

كيف تكتشف انقطاع سلك النيوترال في المنزل؟
يمكن ملاحظة بعض العلامات التي تساعد على الاشتباه في العطل، لكن تأكيده يتطلب فحصاً كهربائياً مناسباً.
1. تغير سطوع المصابيح بصورة غير طبيعية
يعد تغير سطوع الإضاءة من العلامات المهمة التي تستحق الانتباه.
قد تلاحظ أن المصابيح تصبح أكثر سطوعاً ثم تخفت، أو أن الإضاءة تتغير عند تشغيل جهاز كهربائي ذي قدرة مرتفعة، مثل المكيف أو السخان.
إذا ظهرت هذه الظاهرة في عدة غرف، وخصوصاً إذا كانت بعض المصابيح تزداد سطوعاً بينما تخفت أخرى، فقد يشير ذلك إلى خلل في المحايد المشترك أو مشكلة في شبكة التغذية.
لكن هذه العلامة ليست دليلاً قاطعاً على انقطاع النيوترال؛ فقد تنتج أيضاً عن ضعف التوصيلات أو تغيرات الجهد في مصدر التغذية.
2. توقف بعض الأجهزة أو إعادة تشغيلها
قد تلاحظ أن أجهزة التلفاز أو الحواسيب أو أجهزة الراوتر تعيد التشغيل بصورة متكررة، أو أن بعض الأجهزة الإلكترونية تتوقف عن العمل فجأة.
وقد تتأثر أيضاً الأجهزة التي تحتوي على وحدات تحكم إلكترونية، مثل بعض المكيفات والثلاجات الحديثة.
إذا تزامنت هذه الأعراض مع تغير سطوع المصابيح أو ظهور مشكلات في عدة دوائر، فمن الضروري فحص مصدر التغذية والتوصيلات، وعدم افتراض أن جميع الأجهزة تعطلت في الوقت نفسه.
3. ظهور أصوات أو روائح غير طبيعية
قد يصاحب ضعف اتصال المحايد ظهور طقطقة أو أزيز من إحدى نقاط التوصيل، خصوصاً عند وجود اتصال مرتخٍ أو حدوث شرر كهربائي.
كما أن رائحة الاحتراق أو تغير لون المقابس أو أطراف التوصيل قد تشير إلى ارتفاع درجة الحرارة وتلف العوازل.
تحذير: لا تفتح لوحة التوزيع ولا تلمس المقابس أو الأسلاك المشتبه بها. ابتعد عن المنطقة واطلب مساعدة كهربائي مؤهل، وإذا ظهر دخان أو حريق فاتبع إجراءات الطوارئ المناسبة.
4. تأثر عدة غرف أو دوائر كهربائية
يساعد نطاق المشكلة على تحديد مكان الخلل المحتمل.
إذا اقتصر العطل على مقبس واحد أو دائرة واحدة، فقد يكون الخلل محلياً في توصيلاتها أو في أحد مكوناتها.
أما إذا ظهرت المشكلة في عدة غرف أو دوائر في الوقت نفسه، فقد يكون السبب في لوحة التوزيع الرئيسية أو في موصل المحايد المغذي للمنزل.
وإذا لاحظت أعراضاً مشابهة في منازل مجاورة، فقد يكون الخلل في جزء مشترك من شبكة التوزيع، وعندها ينبغي إبلاغ شركة الكهرباء.
كيف يفحص الكهربائي المحايد الكهربائي ويحدد مكان العطل؟
يعتمد تشخيص انقطاع سلك النيوترال على مجموعة من الاختبارات، ولا يكفي الاعتماد على مظهر الأسلاك أو قراءة واحدة من جهاز القياس.
1. قياس الجهد بين الطور والمحايد
يستخدم الكهربائي المؤهل جهاز قياس مناسباً للتحقق من الجهد بين الطور والمحايد في نقاط الاختبار المناسبة.
في كثير من التركيبات المنزلية السعودية الحديثة، يكون الجهد الاسمي أحادي الطور نحو 230 فولت، لكن يجب التحقق من نظام التغذية الفعلي ومواصفاته قبل تفسير القياسات.
قد يشير غياب الجهد المتوقع أو عدم استقراره إلى وجود خلل في التغذية أو التوصيلات، لكنه لا يثبت وحده أن المحايد هو سبب المشكلة.
2. مقارنة الجهد بين نقاط القياس المختلفة
قد يقارن المختص الجهد بين الطور والمحايد، وبين الطور والأرضي، مع مراعاة نظام التأريض وتصميم الدائرة.
يمكن أن تساعد المقارنة في تحديد طبيعة الخلل، لكنها ليست اختباراً حاسماً بمفردها؛ فقد تظهر قراءات مضللة عند انقطاع المحايد بسبب الاقتران الكهربائي أو المسارات غير المباشرة أو الأحمال الإلكترونية.
كذلك، فإن وجود جهد طبيعي بين الطور والأرضي لا يثبت سلامة المحايد، كما أن ظهور قراءة غير طبيعية لا يعني بالضرورة أن التأريض سليم أو معيب.
3. اختبار استمرارية سلك النيوترال
يمكن استخدام اختبار الاستمرارية للتحقق من سلامة المسار الكهربائي للمحايد.
لكن يجب إجراء هذا الاختبار بعد عزل الدائرة والتحقق من انعدام الجهد، وباستخدام الطريقة المناسبة للتركيبة الكهربائية.
كما أن نجاح اختبار الاستمرارية لا يثبت بالضرورة سلامة الاتصال تحت الحمل؛ فقد يكون السلك متصلاً كهربائياً، بينما يعاني أحد أطرافه من مقاومة مرتفعة بسبب ضعف التوصيل.
4. فحص لوحة التوزيع والوصلات
يفحص الكهربائي المختص أطراف المحايد وقضبان التوصيل والتوصيلات المرتبطة بالدائرة، بحثاً عن علامات مثل:
- ارتخاء نقاط التوصيل.
- التآكل أو تغير لون المعادن.
- آثار الاحتراق أو تلف العوازل.
- ارتفاع درجة حرارة بعض الأطراف.
- وجود تلف ميكانيكي في الكابلات أو الوصلات.
ولا يجوز شد أطراف المحايد أو إصلاحها أثناء وجود الجهد. يجب تنفيذ أعمال الفحص والإصلاح وفق إجراءات العزل والتحقق من انعدام الجهد، وبواسطة شخص مؤهل.
5. استخدام الكاميرا الحرارية
يمكن استخدام الكاميرا الحرارية للكشف عن نقاط الاتصال التي ترتفع حرارتها بصورة غير طبيعية.
وتساعد هذه التقنية في تحديد الوصلات التي تحتاج إلى فحص إضافي، لكنها لا تحدد وحدها سبب ارتفاع الحرارة. فقد يكون السبب ضعف اتصال المحايد، أو الحمل الزائد، أو وجود مشكلة في موصل آخر.
لذلك، تُفسر النتائج الحرارية إلى جانب القياسات الكهربائية والفحص البصري وظروف الحمل.
يستخدم الكهربائي أجهزة القياس الكهربائية للتحقق من الجهد واستكشاف الأعطال.
ما مخاطر انقطاع سلك النيوترال على الأجهزة المنزلية؟
لا يقتصر خطر انقطاع المحايد الكهربائي على توقف الأجهزة عن العمل، بل قد يؤدي في بعض الظروف إلى مشكلات أخطر.
1. ارتفاع الجهد وتلف الأجهزة
في الأنظمة التي تحتوي على أحمال أحادية الطور موزعة على تغذية ثلاثية الأطوار مع محايد مشترك، قد يؤدي انقطاع المحايد إلى تغير الجهد الواقع على الأحمال.
وقد تتعرض بعض الأجهزة لجهد أعلى من المسموح به، ما قد يتسبب في تلف وحدات التغذية الإلكترونية أو لوحات التحكم أو المحركات.
وتشمل الأجهزة المعرضة للتضرر أجهزة التلفاز والحواسيب والراوترات والمكيفات والثلاجات وغيرها من الأجهزة الحساسة للجهد.
2. انخفاض الجهد وارتفاع حرارة المحركات
قد يؤدي انخفاض الجهد إلى اضطراب عمل بعض الأجهزة، وخصوصاً المحركات الكهربائية.
فقد يواجه المحرك صعوبة في بدء التشغيل أو يعمل في ظروف غير مناسبة، ما قد يؤدي إلى ارتفاع حرارته وتراجع عمره التشغيلي.
ومع ذلك، لا يحدث هذا التأثير بالدرجة نفسها في جميع الأجهزة؛ إذ يعتمد على تصميم الجهاز ونوع المحرك وظروف الحمل ووسائل الحماية المتاحة.
3. ارتفاع حرارة التوصيلات واحتمال نشوب حريق
قد تؤدي المقاومة المرتفعة في نقطة اتصال المحايد إلى توليد حرارة مستمرة أثناء مرور التيار.
وإذا استمر الخلل، فقد يتلف العازل أو تتدهور الوصلة، وقد ينشأ شرر كهربائي يؤدي إلى اشتعال المواد القريبة في ظروف معينة.
4. خطر الصعق الكهربائي
قد يؤدي خلل المحايد، بحسب موقعه وطبيعة النظام، إلى ظهور جهد غير متوقع على بعض الموصلات أو الأجزاء المعدنية.
كما أن تلف المحايد لا يضمن بحد ذاته أن هيكل الجهاز أصبح مكهرباً؛ فذلك يعتمد على نوع العطل وحالة العزل والتأريض. لكن أي إحساس بوخز كهربائي عند لمس جهاز أو سطح معدني يستدعي التعامل مع الحالة باعتبارها خطراً محتملاً، حتى يثبت المختص خلاف ذلك.
ما الفرق بين انقطاع النيوترال والقصر الكهربائي؟
يختلف انقطاع المحايد عن القصر الكهربائي في طبيعة العطل وتأثيره في الدائرة.
| وجه المقارنة | انقطاع سلك النيوترال | القصر الكهربائي |
|---|---|---|
| طبيعة العطل | انقطاع مسار المحايد أو ضعف اتصاله | اتصال غير مقصود بين نقطتين مختلفتي الجهد عبر مسار منخفض الممانعة |
| التأثير المحتمل | انقطاع التغذية أو اضطراب الجهد بحسب النظام | ارتفاع كبير في تيار العطل بحسب ممانعة المسار |
| استجابة القاطع | قد لا يفصل إذا لم يتحقق شرط تشغيل الحماية | يفصل عادةً إذا بلغ تيار العطل مستوى تشغيل الحماية المناسبة |
| الخطر الأساسي | اضطراب الجهد وتلف الأجهزة أو ارتفاع حرارة الوصلات | ارتفاع حرارة الموصلات والشرر واحتمال نشوب حريق |
ومن المهم معرفة أن القاطع الكهربائي التقليدي لا يكشف بالضرورة انقطاع المحايد أو جميع حالات ارتفاع الجهد. لذلك، فإن عدم فصل القاطع لا يعني أن الدائرة آمنة.
ماذا تفعل إذا اشتبهت في انقطاع سلك النيوترال؟
إذا لاحظت تغيراً واضحاً في سطوع المصابيح أو تعطل عدة أجهزة أو ظهور رائحة احتراق، فاتبع الإجراءات التالية:
- أوقف استخدام الأجهزة المتأثرة: لا تستمر في تشغيل المكيفات أو الأجهزة الإلكترونية على دائرة يُشتبه في اضطراب جهدها.
- ابتعد عن الأجزاء المشتبه بها: لا تلمس الأسلاك المكشوفة أو المقابس المتضررة أو الأجزاء المعدنية التي قد تكون مكهربة.
- لا تفتح لوحة التوزيع بنفسك: قد تبقى بعض الأجزاء خطرة حتى عند فصل بعض القواطع، كما أن موضع العطل قد يكون في جزء من التغذية لا يفصله القاطع الداخلي.
- اطلب فحصاً من كهربائي مؤهل: ينبغي تحديد ما إذا كان الخلل في دائرة فرعية أو لوحة التوزيع أو التغذية الخارجية.
- أبلغ شركة الكهرباء عند الاشتباه في عطل خارجي: إذا تأثرت عدة منازل أو ظهرت مؤشرات على مشكلة في شبكة التغذية، فأبلغ الشركة عبر قنواتها الرسمية.
- لا تعاود تشغيل الدائرة قبل التحقق من سلامتها: يجب إصلاح السبب وإجراء الفحوص المناسبة قبل إعادة الاستخدام.
لا تحاول توصيل المحايد بالأرضي أو استخدام سلك بديل بصورة مؤقتة؛ فهذه الممارسات قد تُفقد نظام الحماية وظيفته الصحيحة وتزيد خطر الصعق الكهربائي.
كيف تساعد الصيانة الدورية على الوقاية من أعطال المحايد؟
يمكن الحد من مخاطر أعطال المحايد عبر الاهتمام بصيانة التمديدات ولوحات التوزيع، خصوصاً في المنازل التي تعاني من تقادم الأسلاك أو تكرار الأعطال.
وتشمل إجراءات الوقاية:
- فحص لوحات التوزيع والتوصيلات بواسطة كهربائي مؤهل.
- استبدال الأسلاك والوصلات المتضررة وفق المواصفات المناسبة.
- معالجة أسباب ارتفاع الحرارة أو تكرار تغيرات الجهد.
- التأكد من ملاءمة القواطع ووسائل الحماية لنوع الدائرة.
- فحص نظام التأريض وموصلات الحماية بصورة مستقلة عن فحص المحايد.
- التحقق من جودة التغذية الكهربائية إذا تكررت تقلبات الجهد.
وفي المنازل السعودية، ينبغي أن تتوافق أعمال الفحص والإصلاح مع متطلبات الكود السعودي الكهربائي والمواصفات المعتمدة، مع مراعاة نظام التغذية الفعلي في المبنى.
تساعد مراعاة معايير التمديدات الكهربائية المنزلية على الحد من مخاطر التوصيلات غير السليمة.
الأسئلة الشائعة حول انقطاع سلك النيوترال
هل يؤدي انقطاع النيوترال إلى ارتفاع الجهد دائماً؟
لا. في دائرة أحادية الطور مستقلة، قد يؤدي انقطاع المحايد إلى توقف التيار في المسار الطبيعي. أما ارتفاع الجهد على بعض الأجهزة، فقد يحدث في ظروف معينة، مثل انقطاع المحايد المشترك في نظام ثلاثي الأطوار يغذي أحمالاً أحادية الطور. وتعتمد النتيجة على تصميم الشبكة والأحمال المتصلة بها.
هل يمكن أن يتلف المحايد دون أن يفصل القاطع؟
نعم. قد يحدث انقطاع المحايد أو ضعف اتصاله دون أن يصل التيار إلى مستوى تشغيل حماية زيادة التيار. فالقاطع التقليدي لا يُعد وسيلة مخصصة للكشف عن جميع حالات انقطاع المحايد أو اضطراب الجهد.
هل يكفي الملتيميتر لاكتشاف عطل المحايد؟
الملتيميتر أداة مهمة في التشخيص، لكنه لا يكفي دائماً بمفرده. فقد يتطلب تحديد الخلل مقارنة عدة قراءات، وفحص التوصيلات، واختبارات استمرارية بعد عزل الدائرة، والتحقق من مصدر التغذية.
هل يمكن استخدام سلك الأرضي بديلاً عن النيوترال؟
لا. موصل الأرضي مخصص للحماية، وليس مساراً بديلاً لتيار التشغيل. وقد يؤدي استخدامه بهذه الطريقة إلى ظهور جهود خطرة على الأجزاء المعدنية وتعطيل وظيفة الحماية.
متى يجب الاتصال بشركة الكهرباء؟
إذا ظهرت تقلبات غير طبيعية في الجهد على نطاق المنزل، أو تأثرت عدة منازل مجاورة، أو أشار الفحص إلى احتمال وجود خلل في الجزء الخارجي من التغذية، فينبغي إبلاغ شركة الكهرباء. أما أعطال التمديدات الداخلية، فيجب أن يتولاها كهربائي مؤهل.
الخلاصة
قد تظهر علامات انقطاع سلك النيوترال على شكل وميض في المصابيح، أو تغير غير طبيعي في سطوعها، أو إعادة تشغيل الأجهزة، أو ارتفاع حرارة بعض التوصيلات. لكن هذه الأعراض لا تكفي وحدها لتأكيد العطل؛ إذ يمكن أن تنتج عن مشكلات أخرى في التمديدات أو مصدر التغذية.
يساعد الفحص المهني للمحايد الكهربائي، وقياس الجهد، واختبار التوصيلات، والتحقق من نظام التغذية على تحديد السبب الحقيقي ومنع تفاقم المشكلة.
إذا اشتبهت في انقطاع النيوترال، فلا تعتمد على استمرار عمل الأجهزة أو عدم فصل القاطع باعتبارهما دليلاً على السلامة. أوقف استخدام الدائرة المتأثرة واطلب فحصاً كهربائياً متخصصاً لحماية الأشخاص والأجهزة المنزلية.
