أسباب ارتفاع التيار الكهربائي من الموضوعات المهمة في مجال الصيانة الكهربائية، لأن زيادة شدة التيار عن القيمة المسموح بها قد تؤدي إلى ارتفاع درجة حرارة الأسلاك، وتلف الأجهزة، وفصل القواطع الكهربائية بصورة متكررة. وقد يحدث هذا الارتفاع بسبب الحمل الزائد، أو القصر الكهربائي، أو أعطال الأجهزة والمحركات، أو تيار بدء التشغيل.
في المنازل والمنشآت في السعودية، يساعد فهم أسباب زيادة التيار الكهربائي على تشخيص الأعطال بصورة صحيحة، واختيار وسائل الحماية المناسبة، وتقليل مخاطر تلف المعدات والحرائق الكهربائية.

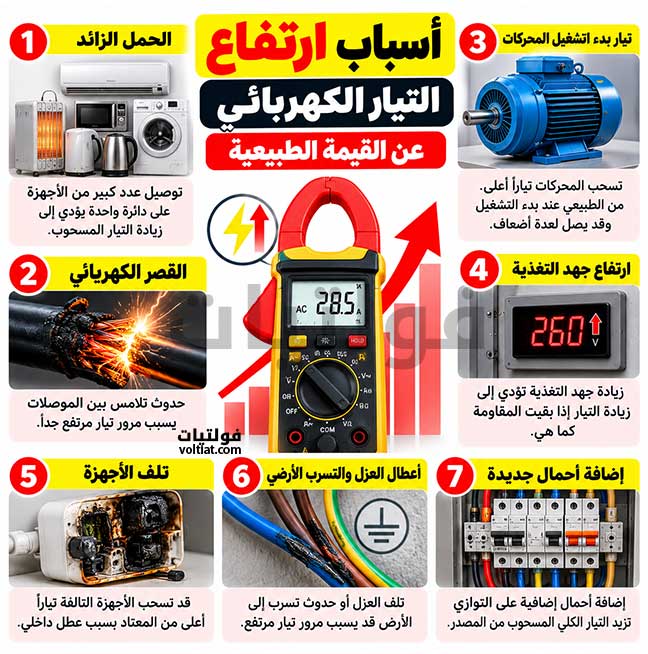

ما أسباب ارتفاع التيار الكهربائي عن القيمة الطبيعية؟
توجد عدة أسباب تؤدي إلى ارتفاع التيار في الدوائر الكهربائية، ويعتمد تحديد السبب على طبيعة الحمل، وحالة التوصيلات، والجهد الكهربائي، وطريقة تشغيل الأجهزة. ومن أبرز هذه الأسباب ما يلي:
1. الحمل الزائد في الدوائر الكهربائية
يُعد الحمل الزائد من أكثر أسباب ارتفاع التيار الكهربائي شيوعاً. ويحدث عندما تتصل مجموعة من الأجهزة بدائرة كهربائية واحدة، بحيث يتجاوز مجموع التيارات المسحوبة سعة الدائرة أو الكابل أو القاطع المصمم لحمايتها.
على سبيل المثال، إذا كانت دائرة كهربائية تغذي عدة أجهزة تكييف وأجهزة تسخين، فقد يتجاوز التيار المسحوب الحد المسموح به عند تشغيلها في الوقت نفسه.
ومن العلامات المحتملة للحمل الزائد فصل القاطع الكهربائي بعد فترة من التشغيل، أو ارتفاع درجة حرارة الكابلات والتوصيلات.
الحل: مراجعة الأحمال المتصلة بالدائرة، وقياس التيار الفعلي، والتحقق من ملاءمة مقطع الكابل والقاطع للحمل وظروف التركيب. ولا ينبغي زيادة سعة القاطع قبل التأكد من قدرة الكابل على تحمل التيار.
2. القصر الكهربائي (Short Circuit)
يحدث القصر الكهربائي عندما ينشأ اتصال غير مقصود منخفض الممانعة بين موصلين مختلفي الجهد، مثل الطور والمحايد في الدائرة أحادية الطور، أو بين طورين في بعض الدوائر الأخرى.
يؤدي القصر إلى مرور تيار مرتفع جداً قد يصل إلى عدة أضعاف التيار الطبيعي، بحسب ممانعة مسار العطل وقدرة المصدر على تغذيته. وقد يتسبب ذلك في فصل القاطع بسرعة، أو تلف العزل، أو حدوث شرر وارتفاع خطير في الحرارة إذا لم تعمل الحماية بصورة صحيحة.
ومن أسباب القصر الكهربائي تلف عزل الأسلاك، أو دخول الرطوبة إلى المعدات، أو ارتخاء التوصيلات، أو تلف أحد المكونات الكهربائية.
الحل: فصل التغذية بطريقة آمنة، ثم تحديد موقع العطل وفحص الأسلاك والمعدات باستخدام أدوات مناسبة، مع التأكد من سلامة العزل قبل إعادة تشغيل الدائرة.
لتجنب فصل القاطع المتكرر أو تعريض الكابلات للخطر، يجب الاهتمام بمعايير اختيار القاطع الكهربائي المناسب وفق الحمل ومتطلبات الحماية.
3. تيار بدء تشغيل المحركات الكهربائية
تسحب بعض المحركات الكهربائية تياراً عند بدء التشغيل أعلى من تيارها أثناء التشغيل المستقر. ويظهر ذلك بوضوح في المحركات التي تعمل مباشرةً على الشبكة، مثل بعض المحركات المستخدمة في المضخات وأنظمة التكييف.
قد يكون هذا الارتفاع مؤقتاً وطبيعياً، ولا يعني بالضرورة وجود عطل. لكن إذا استمر التيار المرتفع، فقد يشير ذلك إلى مشكلة في المحرك أو الحمل الميكانيكي أو الجهد أو طريقة التشغيل.
ومن الأسباب المحتملة لارتفاع تيار المحرك بصورة غير طبيعية:
- زيادة الحمل الميكانيكي على المحرك.
- صعوبة دوران العمود أو وجود احتكاك في الأجزاء المتحركة.
- انخفاض الجهد أو عدم اتزان الجهود في المحركات ثلاثية الطور.
- وجود مشكلة في الملفات أو التوصيلات.
- تكرار عمليات التشغيل والإيقاف خلال فترات قصيرة.
الحل: مقارنة تيار التشغيل ببيانات لوحة المحرك، وفحص الحمل الميكانيكي والجهد والتوصيلات، والتحقق من إعدادات أجهزة الحماية وفق توصيات الشركة المصنعة.
4. انخفاض الجهد الكهربائي وتأثيره في التيار
قد يؤدي انخفاض الجهد إلى ارتفاع التيار في بعض أنواع الأحمال، لكنه لا يؤدي إلى ذلك في جميع الأجهزة؛ إذ يعتمد التأثير على طبيعة الحمل.
فعلى سبيل المثال، قد يسحب المحرك حملاً أكبر من التيار عند انخفاض الجهد للمحافظة على القدرة الميكانيكية المطلوبة، وقد ترتفع حرارته نتيجة ذلك. أما بعض الأحمال المقاومة البسيطة، مثل السخان الكهربائي، فقد ينخفض تيارها عند انخفاض الجهد.
لذلك، لا يمكن اعتبار انخفاض الجهد سبباً مباشراً لارتفاع التيار في كل الحالات، بل يجب معرفة نوع الحمل وقياس الجهد والتيار أثناء التشغيل.
الحل: قياس الجهد عند المصدر وعند أطراف الجهاز أثناء التشغيل، وفحص التوصيلات ومقاطع الكابلات، والتحقق من عدم وجود هبوط جهد غير مقبول.
5. تلف الأجهزة أو وجود خلل في التوصيلات
قد يؤدي تلف أحد الأجهزة الكهربائية أو حدوث خلل في توصيلاته الداخلية إلى سحب تيار أعلى من المعتاد. وقد يحدث ذلك بسبب تدهور العزل، أو تلف أحد المكونات، أو وجود تماس كهربائي داخلي.
كذلك، قد تسبب التوصيلات المرتخية ارتفاعاً في المقاومة الموضعية وحرارة عند نقطة الاتصال. ولا يعني ذلك أن كل وصلة مرتخية ستؤدي إلى ارتفاع التيار؛ فقد تسبب بدلاً من ذلك هبوط الجهد أو سخونة موضعية، بينما يؤدي القصر أو العطل الداخلي إلى ارتفاع التيار في حالات أخرى.
الحل: فحص الجهاز والتوصيلات عند فصل التغذية، والاستعانة بفني مؤهل لتحديد سبب العطل، وعدم الاكتفاء باستبدال القاطع إذا كان يفصل بصورة متكررة.
كيف تؤثر المقاومة والجهد في شدة التيار الكهربائي؟
يمكن استخدام قانون أوم لفهم العلاقة بين الجهد والتيار والمقاومة في دائرة كهربائية مقاومية بسيطة:
I = V ÷ R
حيث:
- I: شدة التيار الكهربائي، وتقاس بالأمبير (A).
- V: الجهد الكهربائي، ويقاس بالفولت (V).
- R: المقاومة الكهربائية، وتقاس بالأوم (Ω).
على سبيل المثال، إذا كان الجهد 230 فولت والمقاومة 46 أوم، فإن التيار يساوي:
I = 230 ÷ 46 = 5 A
أي إن شدة التيار تساوي 5 أمبير.
وفق قانون أوم، يزداد التيار عند ارتفاع الجهد أو انخفاض المقاومة، إذا بقيت الكمية الأخرى ثابتة. لكن يجب الانتباه إلى أن هذا المثال ينطبق على دائرة مقاومية بسيطة؛ أما المحركات والأجهزة الإلكترونية والأحمال المتغيرة، فقد تحتاج إلى تحليل أكثر تفصيلاً.
كيف يمكن قياس التيار الكهربائي واكتشاف ارتفاعه؟
يمكن التحقق من ارتفاع التيار باستخدام أدوات القياس المناسبة، مع الالتزام بإجراءات السلامة الكهربائية.
استخدام ملقط قياس التيار
يُستخدم ملقط قياس التيار (Clamp Meter) لقياس التيار المار في موصل، دون الحاجة عادةً إلى فصل الموصل أو فتح الدائرة لتمرير التيار عبر جهاز القياس.
لقياس التيار بصورة صحيحة:
- اختر وظيفة قياس التيار المناسبة، سواء كان التيار متردداً (AC) أو مستمراً (DC)، بحسب الجهاز والدائرة.
- أحط بموصل واحد فقط داخل فكّي الملقط عند قياس تيار دائرة أحادية الطور؛ لأن إحاطة موصلي الطور والمحايد معاً قد تؤدي إلى قراءة قريبة من الصفر في الظروف الطبيعية.
- قِس التيار أثناء تشغيل الحمل في ظروفه المعتادة، مع مراعاة تيار بدء التشغيل إذا كان الحمل محركاً.
- قارن القراءة بتيار الجهاز المقنن، وبسعة الكابل والقاطع، وبمتطلبات الحماية.
- إذا ظهرت قراءة غير طبيعية أو ارتفعت الحرارة، فافصل التغذية عند الإمكان بطريقة آمنة، واطلب فحص الدائرة بواسطة شخص مؤهل.
يمكنك أيضاً الرجوع إلى دليل أجهزة القياس الكهربائية لمعرفة أنواعها واستخداماتها. ويجب عدم إجراء القياسات داخل اللوحات المكهربة إلا بواسطة شخص مؤهل يمتلك أدوات الوقاية المناسبة.
ما مخاطر ارتفاع التيار الكهربائي؟
قد يؤدي ارتفاع التيار عن الحدود المسموح بها إلى مجموعة من المخاطر، من أهمها:
- ارتفاع درجة حرارة الكابلات وتدهور العزل الكهربائي.
- تلف الأجهزة والمكونات الكهربائية.
- فصل القواطع بصورة متكررة وتعطل المعدات.
- تلف المحركات نتيجة السخونة الزائدة.
- حدوث شرر أو حريق عند وجود خلل في التوصيلات أو عدم كفاية الحماية.
- زيادة الخسائر الكهربائية في الكابلات، لأن الفقد الحراري يرتبط بمربع التيار وفق العلاقة (P = I²R).
وتختلف خطورة الحالة حسب مقدار التيار ومدة استمراره وممانعة مسار العطل وخصائص وسائل الحماية. لذلك، لا ينبغي تجاهل تكرار فصل القاطع أو سخونة الكابلات أو ظهور رائحة احتراق.
كيف يمكن الوقاية من ارتفاع التيار الكهربائي؟
تساعد إجراءات الصيانة والاختيار الصحيح للمكونات على تقليل احتمالات ارتفاع التيار ومخاطره، ومن أهمها:
- توزيع الأحمال: تجنب تحميل دائرة واحدة بأجهزة تتجاوز سعتها التصميمية.
- اختيار الكابلات المناسبة: تحديد مقطع الكابل وفق التيار المتوقع وطريقة التركيب ودرجة الحرارة والتجميع وهبوط الجهد.
- اختيار القاطع الكهربائي المناسب: يجب أن يتوافق القاطع مع متطلبات الحماية وقدرة الكابل على تحمل التيار، مع مراعاة تيارات بدء التشغيل عند الحاجة.
- فحص التوصيلات: التأكد من سلامة نقاط الاتصال وعدم وجود ارتخاء أو تلف في العزل.
- صيانة المحركات والأجهزة: فحص الأحمال الميكانيكية والتوصيلات وبيانات التشغيل بصورة دورية.
- استخدام وسائل الحماية المناسبة: مثل القواطع وأجهزة الحماية من الحمل الزائد والقصر، وفق تصميم الدائرة وطبيعة المعدات.
- قياس التيار عند الاشتباه: مقارنة القراءات الفعلية بالقيم المقننة وعدم الاعتماد على التخمين.
في المنشآت السكنية والتجارية في السعودية، ينبغي أن يكون اختيار الكابلات والقواطع وتنفيذ أعمال الصيانة متوافقاً مع المتطلبات الفنية والكود الكهربائي المعمول به، مع الاستعانة بفني أو مهندس مؤهل عند التعامل مع الأعطال الخطرة.
الخلاصة: ما أهم أسباب ارتفاع التيار الكهربائي؟
تتعدد أسباب ارتفاع التيار الكهربائي، ومن أبرزها الحمل الزائد، والقصر الكهربائي، وتيار بدء تشغيل المحركات، وبعض حالات انخفاض الجهد، وتلف الأجهزة أو التوصيلات. ويعتمد التشخيص الصحيح على قياس التيار والجهد، وفحص طبيعة الحمل، ومقارنة النتائج ببيانات المعدات ومتطلبات الحماية.
وللوقاية من مخاطر ارتفاع التيار، يجب توزيع الأحمال بصورة صحيحة، واختيار الكابلات والقواطع المناسبة، وإجراء الصيانة الدورية، وعدم استبدال القاطع بقاطع ذي سعة أكبر قبل التأكد من ملاءمة الكابل وتصميم الدائرة.
المصدر: شنايدر إلكتريك
