تعد مساحة مقطع الكابل الكهربائي من المعلومات الأساسية عند دراسة خصائص الموصلات وحساب مقاومتها. ويمكن حساب مساحة مقطع موصل دائري بسهولة إذا كنت تعرف قطره أو نصف قطره.
لكن من المهم التمييز بين حساب مساحة المقطع هندسيًا وبين اختيار مقاس الكابل المناسب للتركيب الكهربائي. فاختيار الكابل لا يعتمد على المساحة وحدها، بل يرتبط أيضًا بسعة التيار، وهبوط الجهد، وطريقة التركيب، ودرجة الحرارة.
ما هي مساحة مقطع الكابل الكهربائي؟
مساحة المقطع هي مساحة السطح الذي يظهر عند قطع الموصل عرضيًا بشكل عمودي على اتجاهه.
وتُقاس مساحة مقطع الموصل عادةً بالمليمتر المربع (مم²)، وهي من القيم الأساسية التي تحدد حجم الموصل المستخدم في الكابل.
على سبيل المثال، توجد مقاسات اسمية شائعة للموصلات مثل:
- 1.5 مم²
- 2.5 مم²
- 4 مم²
- 6 مم²
- 10 مم²
- 16 مم²
- 25 مم²
وتستخدم الشركات المصنعة هذه القيم الاسمية لتحديد مساحة مقطع الموصل وفق المواصفات والمعايير المعتمدة.
مقال ذو صلة: السعة الأمبيرية للكابل الكهربائي
ما هي صيغة حساب مساحة مقطع الكابل؟
إذا كان الموصل دائريًا، يمكنك حساب مساحة مقطعه باستخدام المعادلة التالية:
A = π × r²
ويمكن استخدام القطر بدلًا من نصف القطر:
A = π × d² ÷ 4
حيث:
- A: مساحة مقطع الموصل بالمليمتر المربع.
- r: نصف قطر الموصل بالمليمتر.
- d: قطر الموصل بالمليمتر.
- π: ثابت رياضي يساوي تقريبًا 3.1416.
وبما أن نصف القطر يساوي نصف القطر الكامل، أي r = d ÷ 2، نحصل على الصيغة الثانية:
A = π × (d ÷ 2)²
ثم:
A = π × d² ÷ 4
لذلك، إذا كنت تعرف قطر الموصل، فإن استخدام الصيغة الثانية يكون أسهل في معظم الحالات.
كيف تحسب مساحة مقطع الموصل من قطره؟
لنفترض أن لدينا موصلًا نحاسيًا مصمتًا يبلغ قطره 1.78 مم.
نعوض عن القطر في المعادلة:
A = π × (1.78)² ÷ 4
وبالحساب:
A ≈ 2.49 مم²
إذن تبلغ مساحة المقطع المحسوبة نحو 2.49 مم²، وهي قريبة من المساحة الاسمية لموصل 2.5 مم².
ومع ذلك، لا يعني ذلك أن قياس القطر وحده يكفي لاعتماد الكابل على أنه 2.5 مم²؛ لأن المقاس الاسمي للموصل تحدده مواصفات التصنيع والمعيار المستخدم.
كيف تحسب مساحة مقطع السلك المجدول؟
يختلف الموصل المجدول عن الموصل المصمت؛ لأنه يتكون من مجموعة من الشعيرات المعدنية الصغيرة بدلًا من قطعة معدنية واحدة.
إذا كانت جميع الشعيرات متساوية القطر، يمكن حساب مساحة المقطع المعدني الكلية باستخدام المعادلة:
A = n × π × d² ÷ 4
حيث:
- A: مساحة المقطع المعدني الكلية.
- n: عدد الشعيرات.
- d: قطر الشعيرة الواحدة.
على سبيل المثال، إذا كان الموصل يتكون من 7 شعيرات، وكان قطر كل شعيرة 1 مم:
A = 7 × π × (1)² ÷ 4
فتكون مساحة المعدن حوالي:
A ≈ 5.50 مم²
وتوجد فراغات صغيرة بين الشعيرات بسبب طريقة ترتيبها، لذلك قد يكون الحيز الخارجي للموصل المجدول أكبر من مساحة المعدن الفعلية.
لهذا السبب، لا ينبغي حساب مساحة الموصل المجدول من قطره الخارجي فقط، بل الأفضل الرجوع إلى بيانات الشركة المصنعة أو حساب مجموع مساحات الشعيرات.
ما وحدات قياس مساحة مقطع الكابل؟
تستخدم المليمتر المربع (مم²) بشكل شائع عند التعبير عن مساحة مقطع الموصلات الكهربائية.
وفي النظام الدولي للوحدات، يمكن التعبير عن المساحة بالمتر المربع (م²)، لكن استخدام المليمتر المربع أكثر عملية عند التعامل مع كابلات الكهرباء.
وتجدر الإشارة إلى أن:
1 مم² = 0.000001 م²
أي:
1 مم² = 10⁻⁶ م²
لذلك ستجد مقاسات الكابلات في المواصفات الفنية مكتوبة عادةً بوحدة مم².
مقال ذو صلة: حساب مساحة مقطع الكابل لمحرك 3 فاز
ما أهمية مساحة مقطع الكابل الكهربائي؟
تؤثر مساحة المقطع بشكل مباشر في عدد من الخصائص الكهربائية والميكانيكية للموصل.
تأثير مساحة المقطع على مقاومة الكابل
يمكن حساب مقاومة الموصل من العلاقة:
R = ρ × L ÷ A
حيث:
- R: مقاومة الموصل.
- ρ: المقاومية النوعية لمادة الموصل.
- L: طول الموصل.
- A: مساحة مقطع الموصل.
وبالتالي، عند ثبات المادة والطول ودرجة الحرارة، تؤدي زيادة مساحة المقطع إلى انخفاض مقاومة الموصل.
لذلك، يساعد استخدام مقطع أكبر على تقليل الفقد الناتج عن مقاومة الموصل.
مقال ذو صلة: اختيار وحساب مقطع الكابل المناسب بخطوات سهلة
تأثير مساحة المقطع على هبوط الجهد
ترتبط مقاومة الكابل أيضًا بطول مسار التيار. فكلما زاد طول الكابل، زادت مقاومته، وبالتالي يمكن أن يزداد هبوط الجهد.
أما زيادة مساحة المقطع فتقلل المقاومة، وهذا يساعد على تقليل هبوط الجهد.
لذلك، عند تصميم الدوائر الكهربائية ذات المسافات الطويلة، يجب مراعاة مساحة المقطع وطول الكابل معًا، وليس الاعتماد على قيمة التيار فقط.
علاقة مساحة المقطع بسعة التيار
تؤثر مساحة المقطع في قدرة الموصل على حمل التيار؛ فالموصل الأكبر مساحةً يستطيع عادةً حمل تيار أعلى ضمن شروط التشغيل المناسبة.
ويرجع ذلك جزئيًا إلى انخفاض مقاومة الموصل وكثافة التيار بالنسبة إلى مساحة المعدن.
لكن سعة التيار لا تعتمد على مساحة المقطع وحدها. لذلك، لا يجوز اختيار مقاس الكابل اعتمادًا على المعادلة الهندسية فقط.

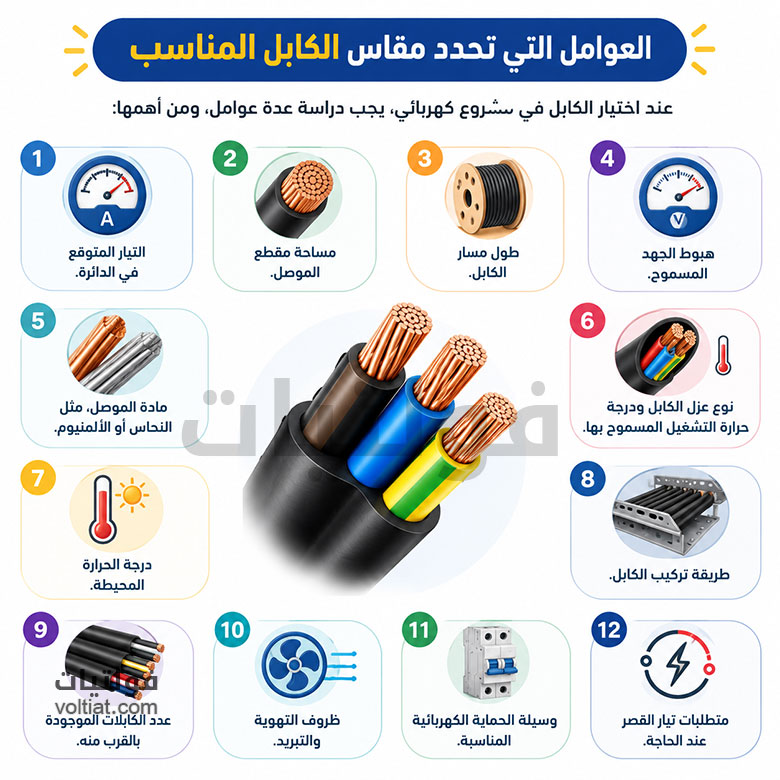

ما العوامل التي تحدد مقاس الكابل المناسب؟
عند اختيار الكابل في مشروع كهربائي، يجب دراسة عدة عوامل، ومن أهمها:
- التيار المتوقع في الدائرة.
- مساحة مقطع الموصل.
- طول مسار الكابل.
- هبوط الجهد المسموح.
- مادة الموصل، مثل النحاس أو الألمنيوم.
- نوع عزل الكابل ودرجة حرارة التشغيل المسموح بها.
- درجة الحرارة المحيطة.
- طريقة تركيب الكابل.
- عدد الكابلات الموجودة بالقرب منه.
- ظروف التهوية والتبريد.
- وسيلة الحماية الكهربائية المناسبة.
- متطلبات تيار القصر عند الحاجة.
وتزداد أهمية هذه العوامل في البيئات ذات درجات الحرارة المرتفعة، مثل كثير من مناطق المملكة العربية السعودية، لأن درجة الحرارة المحيطة تؤثر في قدرة الكابل على تبديد الحرارة.
لذلك، يجب الرجوع إلى جداول سعة التيار والمعايير والمواصفات المعتمدة عند اختيار الكابل الفعلي للتركيب.
هل مساحة مقطع الكابل هي نفسها قطر الكابل؟
لا. قطر الموصل هو المسافة المستقيمة من أحد جانبي المقطع الدائري إلى الجانب المقابل، بينما مساحة المقطع هي المساحة الداخلية لذلك الشكل الدائري.
وتربط بينهما المعادلة:
A = π × d² ÷ 4
كما يجب الانتباه إلى أن قطر الموصل ليس بالضرورة هو قطر الكابل بالكامل؛ فالكابل قد يحتوي على عزل وغلاف وطبقات حماية إضافية.
لذلك، عندما نتحدث عن كابل مساحته 2.5 مم²، فإن الرقم يشير إلى مساحة مقطع الموصل الاسمية، وليس إلى قطر الكابل الخارجي.
هل يمكن قياس مساحة مقطع الكابل عمليًا؟
نعم، ويمكن تحديدها بعدة طرق حسب نوع الموصل والغرض من القياس.
بالنسبة إلى الموصل المصمت، يمكنك قياس قطره باستخدام الميكرومتر أو القدمة ذات الورنية، ثم تطبيق المعادلة:
A = π × d² ÷ 4
أما في الموصل المجدول، فمن الأفضل الرجوع إلى بيانات الشركة المصنعة، أو تحديد عدد الشعيرات وقطر كل شعيرة عند الحاجة إلى حساب المساحة المعدنية.
ويمكن أيضًا حساب مساحة المقطع من المقاومة إذا كانت مقاومية المادة وطول الموصل ومقاومته معلومة:
A = ρ × L ÷ R
لكن هذه الطريقة تتطلب معرفة درجة حرارة الموصل بدقة؛ لأن مقاومة المعادن تتغير مع درجة الحرارة.
هل تكفي معادلة مساحة المقطع لاختيار الكابل؟
لا. تحسب المعادلة مساحة المقطع الهندسية للموصل، لكنها لا تخبرك وحدها بالمقاس المناسب لدائرة كهربائية معينة.
فعلى سبيل المثال، قد تحتاج دائرة كهربائية إلى مقطع أكبر بسبب طول الكابل واشتراطات هبوط الجهد، حتى إذا كان المقطع الأصغر قادرًا على تحمل التيار من الناحية الحرارية.
لذلك، يبدأ اختيار الكابل عادةً بتحديد الحمل والتيار، ثم التحقق من سعة التيار، وهبوط الجهد، وطريقة التركيب، ودرجة الحرارة، ومتطلبات الحماية وغيرها.
الخلاصة
يمكنك حساب مساحة مقطع الكابل الكهربائي إذا كان الموصل دائريًا باستخدام المعادلة:
A = π × d² ÷ 4
أما إذا كنت تعرف نصف القطر، فيمكنك استخدام:
A = π × r²
ويعد حساب مساحة المقطع خطوة أساسية لفهم مقاومة الموصل وسلوك الكابل، لكنه لا يكفي وحده لاختيار مقاس الكابل المناسب.
عند تصميم أو تنفيذ دائرة كهربائية، يجب أيضًا مراعاة سعة التيار، وهبوط الجهد، وطول الكابل، ودرجة الحرارة، وطريقة التركيب، ونوع الموصل والعزل، ومتطلبات الحماية.
