يعد ارتفاع حرارة قواطع الدائرة الكهربائية في الأنظمة الصناعية من المشكلات التي تتطلب فحصاً فنياً سريعاً؛ لأنه قد يشير إلى زيادة الحمل، أو ضعف التوصيلات، أو تلف نقاط التلامس، أو قصور التهوية داخل اللوحات الكهربائية. وإذا استمر ارتفاع الحرارة دون معالجة السبب، فقد يتسبب في تلف القاطع والكابلات، ويزيد مخاطر الحريق والتوقف المفاجئ للمعدات.
وتزداد أهمية مراقبة حرارة القواطع في المصانع والمنشآت الصناعية في السعودية، خصوصاً مع ارتفاع درجات الحرارة المحيطة خلال فصل الصيف، وتشغيل المحركات والأحمال الكهربائية الكبيرة، واستخدام مغيرات السرعة والأجهزة الإلكترونية في خطوط الإنتاج.
في هذا المقال، ستتعرف على أهم أسباب ارتفاع حرارة قواطع الدائرة الكهربائية، والعلامات التي تساعد على اكتشاف المشكلة مبكراً، وطرق الفحص والصيانة الوقائية التي تساعد على تحسين موثوقية الأنظمة الكهربائية وتقليل فترات التوقف.
لماذا ترتفع حرارة قواطع الدائرة الكهربائية؟
تنتج الحرارة عند مرور التيار الكهربائي في مقاومة الموصلات ونقاط التلامس. وتزداد القدرة الحرارية المفقودة مع زيادة التيار ومقاومة المسار الكهربائي، وفق العلاقة التقريبية:
P = I² × R
حيث:
- P: القدرة المفقودة على شكل حرارة، بالواط.
- I: التيار المار في المسار، بالأمبير.
- R: المقاومة الكهربائية، بالأوم.
توضح هذه العلاقة سبب خطورة ارتفاع مقاومة التوصيلات؛ فعندما تزيد المقاومة عند طرف القاطع بسبب وصلة مرتخية أو متآكلة، قد تتولد حرارة مرتفعة حتى لو لم يتجاوز تيار الحمل القيمة المقننة للقاطع.
ومع ذلك، فإن دفء القاطع أثناء التشغيل لا يعني بالضرورة وجود عطل. إذ تعتمد درجة حرارته على التيار الفعلي، ودرجة حرارة المحيط، وتصميم القاطع، وطريقة تركيبه، وظروف التهوية، وحدود التشغيل التي تحددها الشركة المصنعة.

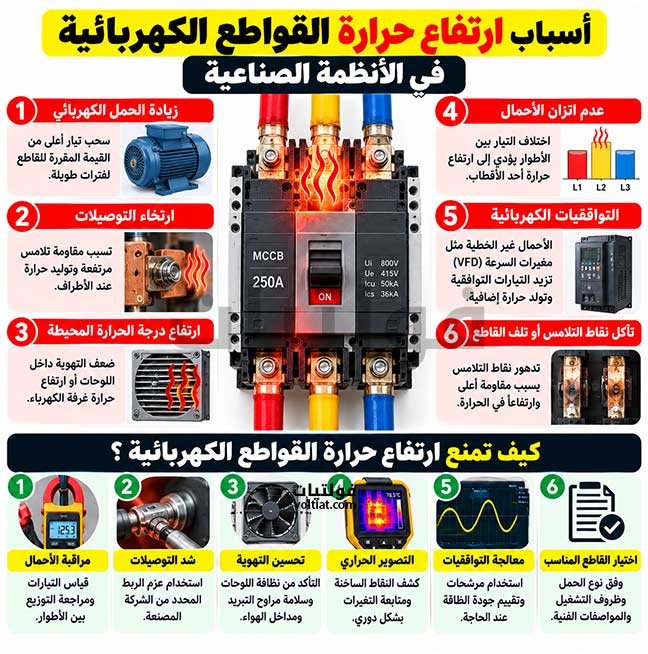

أهم أسباب ارتفاع حرارة القواطع الكهربائية في المصانع
1. زيادة الحمل الكهربائي
يُعد الحمل الزائد أحد الأسباب الشائعة لارتفاع حرارة القواطع. ويحدث عندما يسحب الحمل تياراً يتجاوز ما تسمح به ظروف تشغيل الدائرة والقاطع والكابلات.
في المصانع السعودية، قد تظهر هذه المشكلة عند تشغيل عدة محركات أو معدات إنتاج في الوقت نفسه، أو عند إضافة أحمال جديدة دون مراجعة سعة اللوحة والكابلات ووسائل الحماية.
وعندما يستمر التيار المرتفع لفترة طويلة، ترتفع حرارة الموصلات ونقاط التلامس، وقد تعمل وحدة الفصل الحرارية أو الإلكترونية إذا تحققت شروط الفصل المحددة لها.
كيف تعالج المشكلة؟
- قِس تيار الحمل أثناء التشغيل الفعلي باستخدام جهاز مناسب.
- قارن التيار المقاس بتيار القاطع المقنن وبإعدادات وحدة الفصل.
- راجع سعة الكابلات وظروف تمديدها وطريقة تجميعها.
- تحقق من قدرة اللوحة على تحمل الحمل الكلي.
- أعد توزيع الأحمال أو عدّل تصميم الدائرة إذا أثبتت الدراسة الحاجة إلى ذلك.
لا ترفع سعة القاطع لمجرد منع الفصل؛ لأن القاطع يجب أن يوفر حماية مناسبة للكابل والدائرة وفق التصميم والمعايير المعتمدة.
قبل مقارنة تيار الحمل بالقيمة المقننة، يجب التحقق من بيانات القاطع المكتوبة على جسمه، بما في ذلك التيار المقنن والمواصفات الأساسية.
2. ارتخاء التوصيلات الكهربائية
قد تؤدي الوصلات المرتخية عند أطراف القاطع أو قضبان التوزيع إلى زيادة مقاومة التلامس. ونتيجة لذلك، تتولد حرارة موضعية قد تسبب تغير لون الطرف المعدني، أو تلف العزل، أو تدهور الوصلة تدريجياً.
وقد تظل الدائرة تعمل بصورة طبيعية لفترة من الوقت؛ لأن الحماية من زيادة التيار لا تستجيب بالضرورة للحرارة الموضعية الناتجة عن مقاومة اتصال مرتفعة.
لذلك، لا ينبغي افتراض أن القاطع سليم لمجرد أنه لا يفصل عند الحمل المعتاد.
الإجراء الصحيح:
- افحص الأطراف بحثاً عن تغير اللون أو آثار الاحتراق أو تلف العزل.
- استخدم التصوير الحراري للكشف عن النقاط الساخنة عند توفر ظروف الفحص المناسبة.
- افصل الطاقة واتبع إجراءات العزل والتحقق من غياب الجهد قبل أعمال الصيانة الداخلية.
- افحص التوصيلات ونفّذ الشد بعزم الربط المحدد من الشركة المصنعة.
- استبدل الأطراف أو الموصلات أو القاطع إذا ظهر تلف حراري يستدعي ذلك.
توضح إرشادات Schneider Electric أن الوصلات المرتخية أو ذات المقاومة المرتفعة قد تسبب ارتفاع الحرارة، وأن وجود تلف حراري يستلزم التحقيق في السبب وتقييم المكونات المتضررة.
3. ارتفاع درجة الحرارة المحيطة داخل اللوحة
تؤثر درجة حرارة الهواء المحيط في قدرة القاطع على تبديد الحرارة. فإذا رُكّب القاطع داخل لوحة سيئة التهوية أو بالقرب من مصادر حرارية، فقد ترتفع حرارته أكثر من المتوقع عند مرور التيار نفسه.
وتستحق هذه النقطة اهتماماً خاصاً في المنشآت السعودية خلال الصيف، عندما ترتفع درجة الحرارة داخل غرف الكهرباء أو الحاويات الصناعية، خصوصاً عند ضعف التهوية أو تعطل أنظمة التكييف.
وقد تتطلب بعض القواطع تخفيض التيار المسموح به أو تعديل ظروف التركيب عند تجاوز درجات الحرارة المرجعية التي تحددها الشركة المصنعة.
خطوات الوقاية:
- تحقق من درجة الحرارة المحيطة داخل اللوحة وغرفة الكهرباء.
- افحص مراوح التهوية والفلاتر ومداخل الهواء.
- تأكد من عدم انسداد فتحات التهوية بالغبار.
- راجع متطلبات تخفيض السعة الحرارية للقاطع عند ارتفاع الحرارة المحيطة.
- تجنب وضع معدات إضافية داخل اللوحة دون تقييم الحمل الحراري.
لا تعتمد على درجة حرارة ثابتة مثل 70 أو 80 درجة مئوية باعتبارها الحد المقبول لجميع القواطع؛ إذ تختلف حدود درجة حرارة الأطراف والسطح الداخلي والخارجي بحسب تصميم الجهاز ومواصفاته.
4. عدم اتزان الأحمال في الأنظمة ثلاثية الطور
تستخدم المصانع أنظمة ثلاثية الطور لتغذية المحركات والمضخات والضواغط وخطوط الإنتاج. وعندما تختلف التيارات بين الأطوار بصورة ملحوظة، قد تتعرض بعض الأقطاب والموصلات إلى إجهاد حراري أكبر من غيرها.
وقد ينتج عدم الاتزان عن توزيع غير مناسب للأحمال أحادية الطور، أو خلل في أحد الأحمال، أو مشكلة في التوصيلات، أو عطل يؤثر في أحد الأطوار.
كيف تتحقق من المشكلة؟
- قِس تيار كل طور تحت ظروف تشغيل متقاربة.
- قارن القراءات بالقيم المتوقعة وفق تصميم النظام.
- افحص الجهود بين الأطوار، وتحقق من وجود أي فقد أو انخفاض غير طبيعي في أحدها.
- افحص المحركات والأحمال والتوصيلات إذا ظهرت فروق غير مبررة.
- عالج سبب عدم الاتزان قبل اتخاذ قرار بتغيير القاطع.
ومن المهم التمييز بين عدم اتزان التيار وبين وجود مقاومة مرتفعة عند طرف واحد؛ فكلاهما قد يسبب ارتفاعاً حرارياً، لكن لكل حالة طريقة تشخيص مختلفة.
5. التوافقيات الناتجة عن الأحمال غير الخطية
تحتوي كثير من المنشآت الصناعية على مغيرات السرعة (VFDs)، ومقومات القدرة، ومزودات الطاقة الإلكترونية، وغيرها من الأحمال غير الخطية التي قد تنتج تيارات توافقية.
وقد تؤدي التوافقيات إلى زيادة الفواقد الحرارية في الموصلات والمحولات وبعض مكونات التوزيع. كما يمكن أن ترفع تيار المحايد في بعض الأنظمة، خصوصاً عند وجود توافقيات ثلاثية تتجمع في موصل المحايد.
لكن وجود التوافقيات لا يعني تلقائياً أن القاطع غير مناسب؛ إذ يعتمد التأثير على مقدار التشوه التوافقي، وطيف الترددات، ونوع القاطع، وشروط التشغيل.
طرق المعالجة:
- قياس التيار الفعلي باستخدام جهاز مناسب، ويفضل أن يدعم True RMS عند وجود موجات مشوهة.
- إجراء تحليل للتوافقيات عند الاشتباه في تشوه ملحوظ.
- مراجعة سعة الموصلات والمحايد والقاطع وفق ظروف الحمل الفعلية.
- تقييم الحاجة إلى مرشحات التوافقيات أو حلول تحسين جودة الطاقة.
- التأكد من ملاءمة القاطع لمتطلبات التطبيق بدلاً من استبداله عشوائياً.
ولا يُنصح بزيادة سعة القاطع أو تركيب مرشح دون تحليل فني يحدد مصدر المشكلة ومدى تأثيرها.
6. تآكل نقاط التلامس أو تلف القاطع داخلياً
تتعرض نقاط التلامس داخل القاطع للإجهاد نتيجة عمليات الفصل والتوصيل، وتيارات الأعطال، وظروف التشغيل. ومع مرور الوقت، قد تتدهور بعض المكونات الداخلية أو تتغير خصائص التلامس.
وقد يؤدي ذلك إلى ارتفاع مقاومة التلامس وظهور حرارة غير طبيعية، حتى إذا كانت التوصيلات الخارجية سليمة.
وتشمل مؤشرات الاشتباه:
- ارتفاع حرارة القاطع مقارنةً بقواطع مماثلة تعمل تحت حمل مشابه.
- ظهور تغير لون أو آثار احتراق.
- تكرار الفصل دون وجود تفسير واضح في الحمل أو الإعدادات.
- وجود تلف ميكانيكي أو علامات تدهور في الأطراف.
في هذه الحالة، يجب إجراء فحص وفق تعليمات الشركة المصنعة، وقد يلزم قياس مقاومة التلامس أو اختبار وحدة الفصل بواسطة مختصين. وإذا ثبت وجود تلف داخلي، فيجب إصلاح القاطع أو استبداله وفق تعليمات المصنع، وعدم إعادة تشغيله قبل التأكد من سلامته.
يعتمد القاطع الحراري المغناطيسي على آليات فصل تستجيب لظروف التيار المختلفة، ويمكن التعرف على مكوناته وطريقة عمله في شرح القواطع الكهربائية MCB.
7. اختيار قاطع غير مناسب للتطبيق
قد ينتج ارتفاع الحرارة عن اختيار قاطع لا يناسب ظروف التشغيل، حتى إذا كانت قيمته الاسمية تبدو مناسبة للحمل.
ومن العوامل التي يجب مراجعتها:
- التيار المقنن للقاطع.
- نوع الحمل وطبيعة تيار بدء التشغيل.
- درجة الحرارة المحيطة.
- طريقة تركيب القاطع داخل اللوحة.
- عدد القواطع المتجاورة وتأثير التجميع الحراري.
- خصائص الكابل وطريقة تمديده.
- إعدادات وحدة الفصل، عند وجودها.
على سبيل المثال، قد يؤدي تشغيل محرك كبير إلى تيار بدء مرتفع لفترة قصيرة، لكن الحل ليس زيادة سعة القاطع تلقائياً؛ بل يجب اختيار نوع الحماية وإعداداتها وفق تيار بدء المحرك ومتطلبات حماية الكابل والمحرك.
يعتمد اختيار القاطع الكهربائي المناسب على نوع الحماية المطلوبة، والتيار المقنن، وقدرة القطع، وظروف التشغيل، كما يوضح دليل أنواع القواطع الكهربائية ومواصفاتها.
كيف تكتشف ارتفاع حرارة القاطع قبل حدوث العطل؟
يساعد الفحص المبكر على اكتشاف مؤشرات الخلل قبل أن تؤدي إلى توقف المعدات أو تلف المكونات.
علامات تستدعي الانتباه
| العلامة | الأسباب المحتملة | الإجراء المناسب |
|---|---|---|
| تغير لون أطراف القاطع | حرارة مرتفعة أو مقاومة اتصال عالية | فصل الطاقة وفحص الوصلة والمكونات المتضررة |
| رائحة احتراق | تدهور العزل أو احتراق وصلة | إيقاف التشغيل بطريقة آمنة والتحقيق في السبب |
| فصل متكرر أثناء التشغيل | زيادة حمل أو إعدادات غير مناسبة أو عطل | قياس التيار وفحص إعدادات الحماية |
| ارتفاع حرارة قطب واحد | حمل غير متوازن أو وصلة ضعيفة | مقارنة التيارات والحرارة وفحص الطرف |
| ارتفاع حرارة عدة قواطع | حرارة محيطة مرتفعة أو حمل عام أو ضعف تهوية | فحص ظروف اللوحة والحمل والتبريد |
| أزيز أو صوت غير طبيعي | قد يرتبط باهتزاز أو مشكلة تلامس أو مصدر آخر | تحديد مصدر الصوت وفحص الجهاز بواسطة مختص |
هذه العلامات مؤشرات تشخيصية وليست دليلاً قاطعاً على سبب واحد. لذلك، يجب التحقق من الظروف الكهربائية والحرارية قبل اتخاذ قرار الاستبدال.
استخدام التصوير الحراري
يُعد التصوير الحراري (Thermal Imaging) من الوسائل المفيدة في الصيانة الوقائية؛ لأنه يساعد على مقارنة درجات حرارة القواطع والأطراف تحت ظروف تحميل متقاربة.
وللحصول على نتائج مفيدة:
- نفّذ الفحص بواسطة شخص مؤهل وبإجراءات سلامة مناسبة للعمل قرب معدات قد تكون حية.
- سجل الحمل والتيار ودرجة حرارة المحيط عند إجراء الفحص.
- قارن القواطع المتشابهة التي تعمل تحت أحمال متقاربة.
- قارن النتائج الحالية بالقياسات السابقة متى توفرت.
- حقق في أي ارتفاع غير معتاد بدلاً من الاعتماد على لون الصورة الحرارية وحده.
وتؤكد Schneider Electric أن التصوير الحراري يكون أكثر فائدة عند مقارنة القياسات بمرجع سابق أو بقواطع متشابهة تحت ظروف تشغيل مماثلة، مع مراعاة حدود درجة الحرارة الخاصة بالمعدات.
كيف تمنع ارتفاع حرارة القواطع الكهربائية في المصانع السعودية؟
تعتمد الوقاية على برنامج صيانة يجمع بين قياس الأحمال، وفحص التوصيلات، ومراقبة الظروف الحرارية، والتحقق من صلاحية الحماية.
1. تنفيذ برنامج صيانة وقائية
حدد دورية الفحص وفق تعليمات الشركة المصنعة، وأهمية الدائرة، وبيئة التشغيل، وسجل الأعطال. وينبغي أن يشمل البرنامج الفحص البصري، والتحقق من سلامة التوصيلات، ومراقبة مؤشرات ارتفاع الحرارة، ومراجعة إعدادات الحماية.
2. قياس التيارات ومراجعة الأحمال
سجل تيارات الأطوار أثناء التشغيل الفعلي، وقارنها بالقيم التصميمية. وعند ظهور زيادة مستمرة أو عدم اتزان غير مبرر، افحص الأحمال والكابلات والتوصيلات قبل اتخاذ أي تعديل.
3. الالتزام بعزم الربط المحدد
لا تستخدم التقدير اليدوي وحده لشد أطراف القواطع. استخدم أدوات مناسبة ومعايرة عندما تتطلب تعليمات الصيانة ذلك، والتزم بعزم الربط المحدد من الشركة المصنعة.
ولا يُنصح بإعادة شد كل الوصلات عشوائياً أثناء التشغيل أو دون مبرر؛ فإجراء الصيانة يجب أن يتبع دليل الجهاز وحالة الوصلة ومتطلبات السلامة.
4. المحافظة على نظافة اللوحات وتهويتها
يساعد تنظيف اللوحات بالطريقة المناسبة على تقليل تراكم الغبار الذي قد يعيق التهوية أو يساهم في تدهور العزل. ويجب استخدام أساليب تنظيف معتمدة لا تدفع الأوساخ إلى داخل المكونات ولا تسبب تلفها.
وفي المواقع الصناعية المعرضة للغبار أو الرطوبة أو الأبخرة المسببة للتآكل، راجع درجة الحماية المناسبة للوحة وظروف تركيبها.
5. مراجعة إعدادات الحماية
تحقق من أن إعدادات الفصل الحراري والمغناطيسي أو الإلكتروني تتوافق مع دراسة التنسيق والحمل والكابلات. ولا تعدّل الإعدادات لتجاوز الفصل المتكرر قبل معرفة سببه؛ فقد يؤدي ذلك إلى إضعاف الحماية من الأعطال.
6. تسجيل القراءات ومتابعة التغيرات
أنشئ سجلاً لدرجات الحرارة والتيارات وحالات الفصل والصيانة. وتساعد مقارنة النتائج بمرور الوقت على اكتشاف التغيرات التدريجية، حتى عندما لا تظهر علامات تلف واضحة في الفحص البصري.
إجراءات السلامة عند فحص قاطع ساخن
إذا ظهرت رائحة احتراق أو دخان أو آثار انصهار أو سخونة غير طبيعية، فلا تلمس القاطع ولا تحاول شد أطرافه أثناء التشغيل.
اتبع إجراءات الموقع المعتمدة لتقييم الخطر وعزل مصدر الطاقة، ثم تحقق من غياب الجهد باستخدام جهاز مناسب. وقد تتطلب الحالة فحصاً عاجلاً بواسطة فريق كهربائي مؤهل، مع اتخاذ تدابير لمنع إعادة التغذية غير المقصودة.
أما التصوير الحراري أثناء التشغيل، فيجب أن ينفذه مختصون مؤهلون باستخدام معدات وإجراءات تتناسب مع مستوى المخاطر. ولا يجوز إزالة الحواجز الواقية أو فتح أجزاء حية دون ضوابط السلامة المعتمدة.
الأسئلة الشائعة حول ارتفاع حرارة قواطع الدائرة الكهربائية
هل ارتفاع حرارة القاطع يعني أنه تالف؟
ليس بالضرورة. فقد يسخن القاطع بصورة طبيعية ضمن حدود التشغيل المصممة له. لكن ارتفاع الحرارة غير المعتاد، أو اختلافها عن قواطع مماثلة، أو ظهور رائحة احتراق أو تغير لون أو فصل متكرر، يستدعي الفحص.
ما درجة الحرارة الطبيعية لقاطع الدائرة الكهربائية؟
لا توجد درجة واحدة تصلح لجميع القواطع. تعتمد الحدود على تصميم الجهاز، ودرجة حرارة المحيط، والتيار، وطريقة التركيب، وحدود حرارة الأطراف والسطح التي تحددها الشركة المصنعة. لذلك، يجب الرجوع إلى دليل القاطع وعدم الاعتماد على اللمس لتقدير درجة حرارته.
لماذا يسخن طرف القاطع أكثر من جسمه؟
قد يشير ذلك إلى مقاومة اتصال مرتفعة بسبب وصلة مرتخية أو متآكلة، أو إلى مشكلة في الطرف أو الموصل. ومع ذلك، لا يمكن تأكيد السبب من درجة الحرارة وحدها؛ إذ يجب فحص التوصيلات ومقارنة القراءات والتحقق من الحمل.
لماذا يفصل القاطع بعد تشغيل المصنع لفترة؟
قد يحدث ذلك بسبب حمل زائد مستمر، أو ارتفاع حرارة المحيط، أو عدم اتزان الأطوار، أو تيار بدء مرتفع، أو مشكلة في القاطع أو التوصيلات. ويساعد تحديد توقيت الفصل وقياس التيار ومراجعة إعدادات الحماية على تضييق نطاق الأسباب المحتملة.
هل يمكن تركيب قاطع أكبر لمنع ارتفاع الحرارة؟
لا ينبغي ذلك دون دراسة فنية. فقد يكون السبب وصلة مرتخية أو كابلاً غير مناسب أو تهوية ضعيفة، ولن يعالج القاطع الأكبر هذه المشكلات. كما أن زيادة سعة القاطع دون مراجعة الكابل ومتطلبات الحماية قد تترك الموصلات معرضة لتيار ضار.
الخلاصة
يرتبط ارتفاع حرارة قواطع الدائرة الكهربائية في الأنظمة الصناعية بعدة عوامل، أبرزها زيادة الحمل، وارتخاء التوصيلات، وارتفاع درجة الحرارة المحيطة، وعدم اتزان الأطوار، والتوافقيات، وتدهور نقاط التلامس.
وفي المصانع والمنشآت الصناعية في السعودية، تساعد الصيانة الوقائية ومراقبة الأحمال والتصوير الحراري وفحص التوصيلات على اكتشاف المشكلات مبكراً وتقليل احتمالات تعطل المعدات.
والأهم هو تحديد السبب الحقيقي قبل استبدال القاطع أو تغيير إعداداته. فالمعالجة الصحيحة تجمع بين سلامة القاطع والكابل والتوصيلات والتهوية، مع الالتزام بتعليمات الشركة المصنعة والكود السعودي الكهربائي SBC 401 والمتطلبات الفنية المعتمدة للمشروع.
