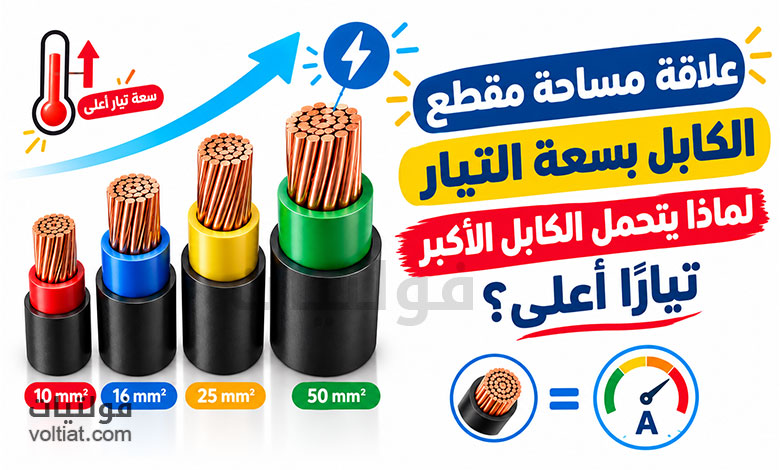

توضح علاقة مساحة مقطع الكابل بسعة التيار مدى تأثير حجم الموصل في قدرته على نقل التيار الكهربائي بأمان. فكلما زادت مساحة مقطع الكابل، انخفضت مقاومته الكهربائية، مما يساعد على تقليل الحرارة الناتجة عن مرور التيار.
لكن سعة التيار، أو Ampacity، لا تعتمد على مساحة المقطع وحدها. فهي تتأثر أيضًا بمادة الموصل، ونوع العزل، ودرجة الحرارة المحيطة، وطريقة تركيب الكابل، وعدد الكابلات المتجاورة، وغيرها من العوامل.
وتزداد أهمية هذه العوامل في السعودية بسبب ارتفاع درجات الحرارة خلال فصل الصيف، خصوصًا عند تركيب الكابلات في الأماكن الخارجية أو المسارات المغلقة.
لماذا تؤثر مساحة مقطع الكابل في سعة التيار؟
تتناسب مقاومة الموصل عكسيًا مع مساحة مقطعه العرضي، ويمكن التعبير عنها بالمعادلة:
R = ρ × L / A
حيث تمثل R مقاومة الموصل، وتمثل ρ مقاومية المادة، بينما يمثل L طول الموصل وA مساحة مقطعه العرضي.
وبناءً على ذلك، يؤدي زيادة مساحة المقطع إلى انخفاض مقاومة الموصل عند ثبات المادة والطول ودرجة الحرارة.
فعلى سبيل المثال، إذا تضاعفت مساحة مقطع موصل مع بقاء العوامل الأخرى ثابتة، تنخفض مقاومته إلى النصف تقريبًا.
كيف تؤثر المقاومة في حرارة الكابل؟
عند مرور التيار داخل الموصل، تتولد حرارة نتيجة مقاومته الكهربائية. ويمكن حساب القدرة المفقودة على شكل حرارة باستخدام العلاقة:
P = I² × R
لذلك، عندما تقل مقاومة الكابل، تقل الحرارة الناتجة عن مرور التيار نفسه.
ويمكن تلخيص العلاقة الأساسية بين مساحة المقطع وسعة التيار كالتالي:
زيادة مساحة المقطع ثم انخفاض المقاومة ثم انخفاض الفقد الحراري عند التيار نفسه ثم إمكانية تحمل تيار أعلى ضمن الحدود الحرارية.
ومع ذلك، لا تعني هذه العلاقة أن مضاعفة مساحة المقطع تؤدي دائمًا إلى مضاعفة سعة التيار. فالعوامل الحرارية وطريقة التركيب تؤثر بشكل مباشر في القيمة النهائية.
لماذا لا تزداد سعة التيار خطيًا مع مساحة المقطع؟
قد يبدو أن زيادة مساحة مقطع الكابل بنسبة معينة يجب أن تؤدي إلى زيادة سعة التيار بالنسبة نفسها، لكن الواقع أكثر تعقيدًا.
عند زيادة مساحة المقطع، تنخفض مقاومة الموصل، وبالتالي تقل الفواقد الحرارية عند مرور التيار نفسه. وفي المقابل، تعتمد قدرة الكابل على التخلص من الحرارة على مساحة سطحه، ونوع العزل، والوسط المحيط، وطريقة التمديد.
لذلك، لا توجد علاقة رياضية خطية عامة يمكن استخدامها لتحديد سعة التيار من مساحة المقطع فقط.
ولهذا تعتمد المعايير الفنية وجداول الشركات المصنعة على ظروف تشغيل محددة عند تحديد سعة التيار المسموح بها لكل كابل.
ما المقصود بكثافة التيار؟
يمكن التعبير عن كثافة التيار بالعلاقة:
J = I / A
حيث تمثل J كثافة التيار، وI قيمة التيار، بينما تمثل A مساحة المقطع العرضي.
عندما يمر التيار نفسه في موصل ذي مساحة مقطع أكبر، تنخفض كثافة التيار داخله.
ولهذا السبب تميل كثافة التيار المسموح بها إلى الانخفاض مع زيادة حجم الموصل في كثير من التطبيقات، بدل افتراض كثافة ثابتة لجميع المقاسات.
ما العوامل التي تؤثر في سعة التيار؟
مادة الكابل
تؤثر مادة الموصل بشكل مباشر في مقاومته الكهربائية. يتميز النحاس بمقاومية كهربائية أقل من الألومنيوم، ولذلك يستطيع موصل النحاس عادةً حمل تيار أكبر من موصل الألومنيوم ذي مساحة المقطع نفسها، عند تساوي ظروف التشغيل.
لكن ذلك لا يعني أن النحاس هو الخيار المناسب لجميع التطبيقات، إذ يعتمد اختيار المادة على متطلبات المشروع والتكلفة والوزن وطريقة التركيب والوصلات المستخدمة. ولمزيد من التفاصيل اقرأ مقال: الفرق بين موصل الألمنيوم وموصل النحاس.
درجة الحرارة المحيطة
تؤثر درجة الحرارة المحيطة في قدرة الكابل على التخلص من الحرارة.
وتظهر أهمية ذلك بشكل خاص في السعودية، حيث يمكن أن ترتفع درجات الحرارة بشكل كبير خلال أشهر الصيف.
عند ارتفاع درجة حرارة الوسط المحيط، تقل قدرة الكابل على التخلص من الحرارة الناتجة داخله. لذلك قد يلزم تطبيق معامل تصحيح مناسب عند حساب سعة التيار وفق المعيار المستخدم. لمزيد من التفاصيل: تأثير معاملات تصحيح تحميل الكابل الكهربائي على أداء وكفاءة الشبكة
طريقة تركيب الكابل
لا يمتلك الكابل سعة تيار واحدة تصلح لجميع طرق التركيب.
فقد تختلف السعة عند تركيب الكابل في الهواء، أو داخل المواسير، أو في مجاري الكابلات، أو عند دفنه في الأرض.
كما تؤثر ظروف التهوية والمسافة بين الكابلات في درجة الحرارة التي يصل إليها الموصل أثناء التشغيل.
تجميع الكابلات
عند تركيب عدة كابلات بالقرب من بعضها، يمكن أن تتراكم الحرارة الناتجة عنها في المساحة نفسها.
لذلك قد تحتاج سعة التيار إلى تخفيض عند تجميع عدد كبير من الكابلات داخل مواسير أو مجاري كابلات أو مسارات محدودة التهوية.
وهذا الأمر مهم في لوحات التوزيع وغرف الكهرباء والمنشآت التي تحتوي على عدد كبير من الدوائر.
نوع العزل
يؤثر نوع العزل ودرجة الحرارة التشغيلية المسموح بها في سعة التيار.
فالكابل المصمم للعمل عند درجة حرارة موصل أعلى قد يمتلك سعة تيار مختلفة عن كابل آخر له مساحة المقطع نفسها، بشرط أن تكون باقي ظروف التشغيل مناسبة.
لكن لا ينبغي اختيار الكابل اعتمادًا على تصنيف العزل فقط، بل يجب مراعاة طريقة التركيب ودرجة الحرارة المحيطة والإنهاءات وباقي متطلبات التصميم.

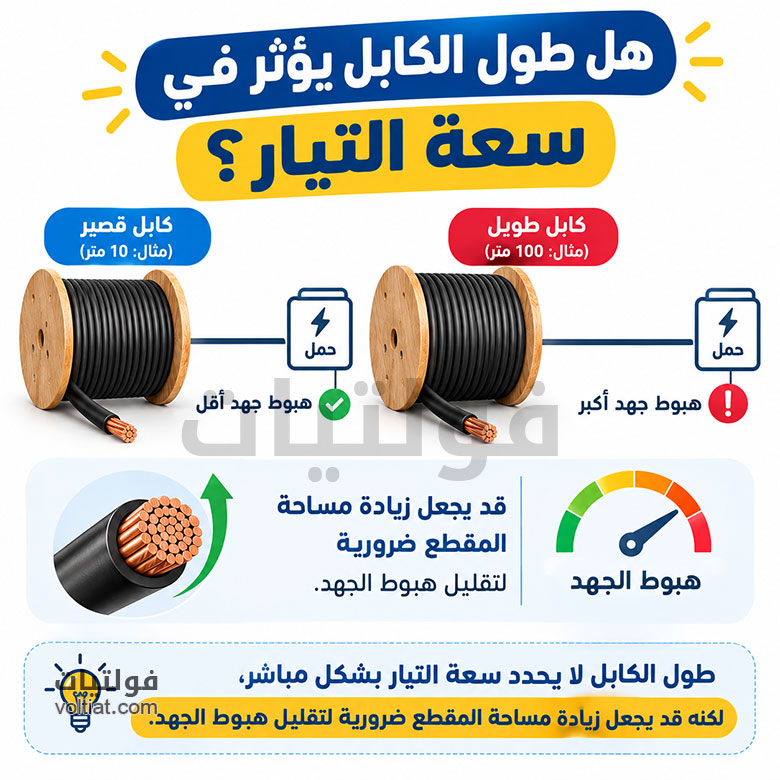

هل طول الكابل يؤثر في سعة التيار؟
من المهم التفريق بين سعة التيار وهبوط الجهد.
لا يكون طول الكابل عادةً العامل الأساسي في تحديد سعته الحرارية في الحالة المستقرة، لكن زيادة طول المسار تؤدي إلى زيادة مقاومة المسار الكلية. وبالتالي يمكن أن يزداد هبوط الجهد، خصوصًا عند الأحمال ذات التيار المرتفع أو المسارات الطويلة.
لذلك قد نحتاج إلى استخدام كابل بمساحة مقطع أكبر لتقليل هبوط الجهد، حتى إذا كانت مساحة المقطع الأصغر مناسبة من الناحية الحرارية.
ما العلاقة بين مساحة مقطع الكابل وهبوط الجهد؟
كلما زادت مساحة مقطع الكابل، انخفضت مقاومته الكهربائية.
وبالتالي ينخفض هبوط الجهد الناتج عن مقاومة الموصل عند مرور التيار.
ويمكن التعبير بصورة مبسطة عن هبوط الجهد الناتج عن المقاومة بالعلاقة:
ΔV = I × R
لذلك، عند وجود مسار طويل بين لوحة التوزيع والحمل، قد يكون اختيار مقطع أكبر ضروريًا للحفاظ على الجهد عند مستوى مناسب.
وهنا يجب التأكيد على أن اختيار مساحة الكابل لا يعتمد على سعة التيار وحدها، بل يجب فحص سعة التيار وهبوط الجهد معًا.
هل توجد قيمة ثابتة للأمبير لكل مساحة مقطع؟
لا توجد قيمة واحدة ثابتة يمكن تطبيقها على جميع الكابلات.
فمثلًا، لا يصح القول إن كل كابل بمساحة 2.5 مم² يتحمل قيمة محددة من الأمبير في جميع الحالات.
قد تختلف سعة التيار للكابل نفسه حسب نوع العزل، ودرجة الحرارة المحيطة، وطريقة التركيب، وعدد الكابلات المتجاورة، وغيرها من الظروف.
لذلك يجب الرجوع إلى جداول سعة التيار المناسبة للكابل وطريقة تركيبه، ثم تطبيق معاملات التصحيح المطلوبة وفق المعيار المعتمد في المشروع.
لماذا يجب اختيار مساحة الكابل بشكل صحيح؟
يؤدي اختيار كابل بمساحة مقطع أصغر من المطلوب إلى ارتفاع كثافة التيار وزيادة الفقد الحراري، وقد يؤدي ذلك إلى ارتفاع درجة حرارة الموصل والعزل.
أما اختيار مساحة مقطع أكبر من الحاجة، فقد يزيد تكلفة الكابل وحجم مسار التمديد، لكنه قد يكون مناسبًا في بعض الحالات بسبب هبوط الجهد أو ظروف التركيب أو متطلبات التوسع المستقبلية.
لذلك لا يعتمد الاختيار الصحيح على قيمة التيار وحدها، بل يجب تقييم ظروف التشغيل كاملة.
الخلاصة
يمكن تلخيص علاقة مساحة مقطع الكابل بسعة التيار في أن زيادة مساحة المقطع تقلل مقاومة الموصل، ثم تقلل الفقد الحراري الناتج عن مرور التيار، ثم تسمح عادةً بتحمل تيار أعلى ضمن الحدود الحرارية المسموح بها.
لكن سعة التيار لا تعتمد على مساحة المقطع فقط. فمادة الموصل، ودرجة الحرارة المحيطة، ونوع العزل، وطريقة التركيب، وتجميع الكابلات، وظروف التهوية، وهبوط الجهد، كلها عوامل مهمة عند اختيار الكابل.
وفي التطبيقات الكهربائية في السعودية، يجب الانتباه بشكل خاص إلى درجات الحرارة المرتفعة وظروف تركيب الكابلات، وعدم الاعتماد على قيمة أمبير عامة لكل مساحة مقطع.
لذلك، يكون اختيار الكابل المناسب مبنيًا على تيار الحمل، وسعة التيار، والظروف الحرارية، وطريقة التركيب، وهبوط الجهد، والمعيار الفني المعتمد للمشروع.
هل لديك تجربة مع اختيار مقطع كابل وظهور مشكلة في ارتفاع الحرارة أو هبوط الجهد؟
