يعد فحص قاطع الدائرة الكهربائية من أهم إجراءات الصيانة الوقائية التي تساعد على حماية الأشخاص والمعدات والشبكات الكهربائية من آثار التيارات الزائدة والدوائر القصيرة. ومع ذلك، لا يكفي التأكد من أن القاطع يفصل عند تحريك ذراعه يدوياً؛ بل يجب التحقق من سلامة نقاط التلامس، وكفاءة العزل، ودقة آلية الفصل، وفقاً لنوع القاطع ومتطلبات التشغيل.
في المنشآت الصناعية والتجارية، تزداد أهمية هذه الاختبارات بسبب الأحمال الكبيرة، مثل المحركات وأنظمة التكييف والمضخات. لذلك، يعتمد الفنيون والمهندسون على مجموعة من الفحوصات البصرية والميكانيكية والكهربائية لتقييم حالة القاطع قبل إعادته إلى الخدمة.
ما المقصود بفحص قاطع الدائرة الكهربائية؟ ولماذا يعد مهماً؟
يقصد بفحص قاطع الدائرة الكهربائية تقييم حالته الميكانيكية والكهربائية للتحقق من قدرته على توصيل التيار وفصله، والاستجابة للحالات غير الطبيعية وفق خصائص الحماية المحددة له.
وتشمل عملية الفحص عادةً ما يلي:
- الفحص البصري: اكتشاف آثار الاحتراق والتشققات والتآكل وتغير اللون.
- الفحص الميكانيكي: التأكد من سلامة آلية الفتح والإغلاق وعدم وجود انحشار.
- اختبار مقاومة العزل: تقييم حالة العزل الكهربائي بين الأجزاء المحددة للاختبار.
- قياس مقاومة التلامس: اكتشاف ارتفاع المقاومة الذي قد يسبب سخونة غير طبيعية.
- اختبار وحدة الفصل: التحقق من استجابة القاطع عند تطبيق ظروف اختبار محددة.
- اختبار زمن الفصل: قياس الوقت الذي تستغرقه نقاط التلامس لفتح الدائرة عند إجراء الاختبار المناسب.
وتساعد هذه الاختبارات على اكتشاف الأعطال مبكراً، وتقليل احتمالات توقف المعدات، وتحسين موثوقية منظومة الحماية.
تختلف إجراءات فحص القاطع حسب نوعه وتصنيفه، ويمكنك التعرف على أنواع قواطع التيار الكهربائي ومواصفاتها قبل تحديد الاختبارات المناسبة.

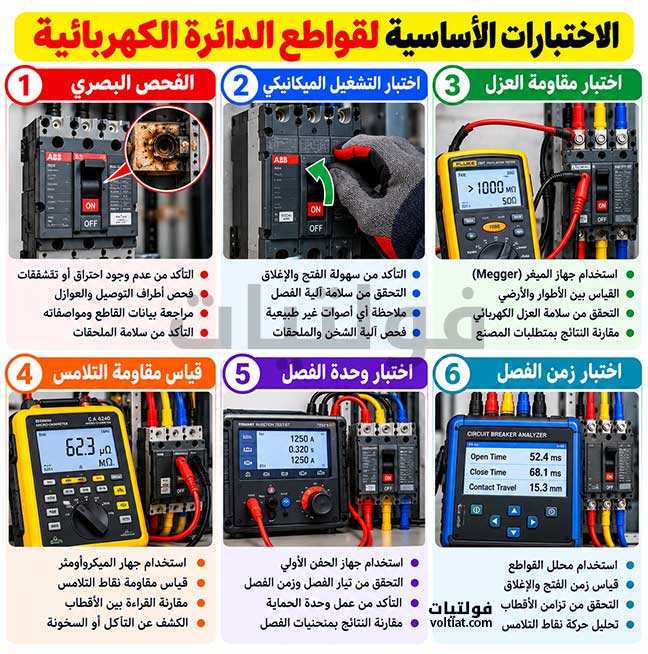

ما الاختبارات الأساسية لقواطع الدائرة الكهربائية؟
تختلف الاختبارات المطلوبة باختلاف نوع القاطع، سواء كان قاطعاً مصغراً MCB، أو قاطعاً مصبوباً MCCB، أو قاطع قدرة ACB، أو قاطعاً متوسط أو عالي الجهد. ومع ذلك، توجد اختبارات رئيسية يعتمد عليها الفنيون في برامج الصيانة والفحص.
تستخدم أنواع مختلفة من القواطع في الدوائر الفرعية، وفق متطلبات الحماية وطبيعة الأحمال، كما يوضح مقال مكونات الدوائر الفرعية.
1. الفحص البصري لقاطع الدائرة
يبدأ الفني بفحص القاطع وملحقاته قبل استخدام أجهزة الاختبار؛ لأن بعض العيوب تظهر بوضوح دون الحاجة إلى إجراء قياسات كهربائية.
ويشمل الفحص النقاط التالية:
- البحث عن آثار الاحتراق أو الانصهار أو تغير لون العوازل.
- التحقق من عدم وجود تشققات أو تلف في جسم القاطع.
- فحص أطراف التوصيل بحثاً عن علامات السخونة أو التآكل.
- التأكد من سلامة الأسلاك والموصلات المتصلة بالقاطع.
- مراجعة بيانات القاطع، مثل التيار المقنن وجهد التشغيل وقدرة القطع.
- التأكد من سلامة الملحقات، مثل ملفات الفصل والإغلاق، إذا كانت موجودة.
إذا ظهرت علامات احتراق أو تلف واضح، فلا ينبغي إعادة القاطع إلى الخدمة قبل تقييم حالته واتخاذ الإجراء المناسب.
2. اختبار التشغيل الميكانيكي
يهدف هذا الاختبار إلى التحقق من أن آلية القاطع تعمل بصورة سليمة، وأنه يستطيع الفتح والإغلاق دون انحشار أو مقاومة غير طبيعية.
تتضمن الخطوات الأساسية، بعد عزل القاطع وتأمينه وفق إجراءات السلامة، ما يلي:
- فحص ذراع التشغيل أو آلية التشغيل الميكانيكية.
- التحقق من انتقال القاطع بين وضعي الفتح والإغلاق.
- ملاحظة أي أصوات غير طبيعية أو صعوبة في الحركة.
- التأكد من أن آلية الفصل الحر تعمل وفق تصميم القاطع.
- فحص آليات الشحن والإغلاق والفصل في القواطع المزودة بهذه الأنظمة.
لكن يجب الانتباه إلى أن نجاح التشغيل الميكانيكي لا يثبت وحده سلامة القاطع؛ فقد يعمل الذراع بصورة طبيعية بينما تعاني نقاط التلامس أو وحدة الفصل من عطل داخلي.
3. اختبار مقاومة العزل باستخدام جهاز الميغر
يُستخدم جهاز الميغر Megger لقياس مقاومة العزل باستخدام جهد اختبار مستمر محدد. ويساعد الاختبار على اكتشاف تدهور العزل أو وجود مسارات تسرب كهربائي غير مرغوبة.
تختلف نقاط القياس وفق تصميم القاطع، وقد تشمل:
- بين أطوار القاطع المختلفة.
- بين الأطوار والأرضي.
- بين الأجزاء التي تحددها الشركة المصنّعة للاختبار.
طريقة إجراء الاختبار:
- افصل القاطع عن مصادر الطاقة، وطبّق إجراءات القفل ووضع بطاقة التحذير LOTO.
- تحقّق من انعدام الجهد باستخدام جهاز مناسب.
- اعزل المكونات الإلكترونية والملحقات التي قد تتضرر من جهد الاختبار، وفق تعليمات الشركة المصنّعة.
- اختر جهد الاختبار المناسب لنوع القاطع وتصنيفه.
- نفّذ القياس عند نقاط الاختبار المحددة وسجّل النتائج.
- فرّغ الشحنة الكهربائية المتبقية وفق تعليمات الجهاز والقاطع قبل إعادة التوصيل.
تظهر النتيجة عادةً بوحدة الميغا أوم MΩ. وبوجه عام، قد تشير المقاومة المنخفضة مقارنةً بمتطلبات المصنع أو نتائج الفحوصات السابقة إلى مشكلة في العزل.
ومع ذلك، لا توجد قيمة واحدة تصلح لجميع القواطع؛ لذلك يجب الرجوع إلى دليل الشركة المصنّعة والمعيار المعتمد لتحديد جهد الاختبار وحدود القبول. كما لا يُعدّ اختبار مقاومة العزل بديلاً عن اختبار تحمل الجهد الكهربائي عندما يكون الأخير مطلوباً.
4. قياس مقاومة التلامس باستخدام الميكروأومتر
تُستخدم أجهزة قياس المقاومة المنخفضة Micro-ohmmeter لقياس مقاومة المسار الكهربائي عبر نقاط التلامس الرئيسية للقاطع.
وتكمن أهمية هذا الاختبار في أن ارتفاع مقاومة التلامس قد يؤدي إلى زيادة الفقد الحراري وارتفاع درجة الحرارة، خصوصاً عند مرور تيارات كبيرة.
خطوات الاختبار:
- اعزل القاطع عن مصادر الطاقة وتحقق من انعدام الجهد.
- جهّز نقاط الاختبار وفق تعليمات الشركة المصنّعة.
- صِل جهاز قياس المقاومة المنخفضة بالأطراف المحددة.
- طبّق تيار الاختبار الذي يحدده الإجراء المعتمد.
- سجّل القراءة لكل قطب من أقطاب القاطع.
- قارن النتائج بين الأقطاب، ثم قارنها ببيانات المصنع والقياسات السابقة.
تُعبّر النتيجة عادةً بالميكروأوم µΩ أو الميلي أوم mΩ، حسب الجهاز ومستوى المقاومة.
إذا ظهرت قراءة مرتفعة بصورة غير طبيعية، فقد يكون السبب تآكل نقاط التلامس أو تلوثها أو وجود مشكلة في التوصيلات الداخلية. ومع ذلك، يجب التحقق من ظروف القياس وطريقة التوصيل قبل الحكم على القاطع.
5. اختبار وحدة الفصل والحماية
يُعدّ اختبار وحدة الفصل من أهم الاختبارات؛ لأنه يتحقق من قدرة القاطع على الاستجابة لظروف التيار الزائد وفق خصائص الحماية المحددة.
وتختلف طريقة الاختبار حسب نوع القاطع:
- القواطع الحرارية المغناطيسية: يمكن استخدام اختبار حقن التيار الأولي للتحقق من سلوك آلية الفصل عند ظروف اختبار مناسبة.
- القواطع ذات وحدات الفصل الإلكترونية: يمكن استخدام الحقن الأولي أو الحقن الثانوي، بحسب هدف الاختبار وتصميم وحدة الحماية.
- قواطع الجهد المتوسط والعالي: قد يتطلب الاختبار تجهيزات متخصصة وإجراءات إضافية للتحقق من نظام الحماية وآلية التشغيل.
في اختبار الحقن الأولي Primary Injection، يمرر جهاز الاختبار تياراً مضبوطاً عبر المسار الرئيسي للقاطع، ثم تُقاس استجابته وفق الإجراء المحدد.
أما الحقن الثانوي Secondary Injection، فيُستخدم للتحقق من وظائف وحدة الحماية الإلكترونية من خلال تطبيق إشارات اختبار على مداخلها المخصصة، دون تمرير تيار الاختبار العالي نفسه عبر المسار الرئيسي للقاطع.
من المهم معرفة أن الحقن الثانوي لا يختبر جميع مكونات مسار التيار الرئيسي، ولذلك لا يغني بالضرورة عن الحقن الأولي عندما يتطلب برنامج الاختبار التحقق من أداء المنظومة كاملةً.
قبل اختبار وحدة الفصل، من المفيد فهم مبدأ عمل القاطع الكهربائي وكيف يستجيب لظروف العطل المختلفة.
6. اختبار زمن الفصل باستخدام محلل القواطع
يقيس اختبار زمن الفصل المدة التي تستغرقها نقاط التلامس للانتقال إلى حالة الفتح بعد صدور أمر الفصل.
ويُستخدم هذا الاختبار بصورة مهمة في قواطع القدرة، وخصوصاً قواطع الجهد المتوسط والعالي، حيث يمكن لمحلل القواطع Circuit Breaker Analyzer تسجيل أزمنة التشغيل ومقارنة أداء الأقطاب.
وقد يشمل الاختبار:
- زمن الفتح.
- زمن الإغلاق.
- الفرق الزمني بين الأقطاب، وفق نوع القاطع.
- التزامن بين نقاط التلامس.
- ارتداد نقاط التلامس Contact Bounce، عندما يدعم الجهاز قياسه.
- حركة نقاط التلامس وسرعتها، إذا كان القاطع ومحلل الاختبار يدعمان ذلك.
تُقارن النتائج بحدود الشركة المصنّعة والقيم المرجعية المعتمدة. وإذا تجاوزت الأوقات الحدود المسموح بها، فقد يشير ذلك إلى مشكلة في آلية التشغيل أو نظام التحكم أو الأجزاء الميكانيكية.
ولا يُشترط إجراء تحليل الحركة والزمن المتقدم لكل قاطع منخفض الجهد؛ إذ يعتمد ذلك على نوع القاطع وأهميته ومتطلبات الصيانة.
ما الأجهزة المستخدمة في فحص قواطع الدائرة؟
يختار الفني جهاز الاختبار بحسب الخاصية المطلوب التحقق منها. وفيما يلي أبرز الأجهزة المستخدمة:
| جهاز الاختبار | الاستخدام |
|---|---|
| الملتيميتر Multimeter | فحوصات الجهد والاستمرارية ضمن الحدود المسموح بها |
| جهاز الميغر Megger | قياس مقاومة العزل |
| الميكروأومتر Micro-ohmmeter | قياس مقاومة التلامس المنخفضة |
| جهاز الحقن الأولي Primary Injection Tester | اختبار استجابة القاطع لوحدات التيار والظروف المحددة |
| جهاز الحقن الثانوي Secondary Injection Tester | اختبار وظائف وحدات الحماية الإلكترونية |
| محلل القواطع Circuit Breaker Analyzer | قياس أزمنة الفتح والإغلاق والحركة في القواطع المتوافقة |
| كاميرا التصوير الحراري | اكتشاف النقاط الساخنة أثناء الفحص التشغيلي المسموح به |
ولا يحتاج كل قاطع إلى جميع هذه الأجهزة؛ بل يحدد برنامج الصيانة ونوع القاطع ومستوى الجهد الاختبارات المطلوبة.

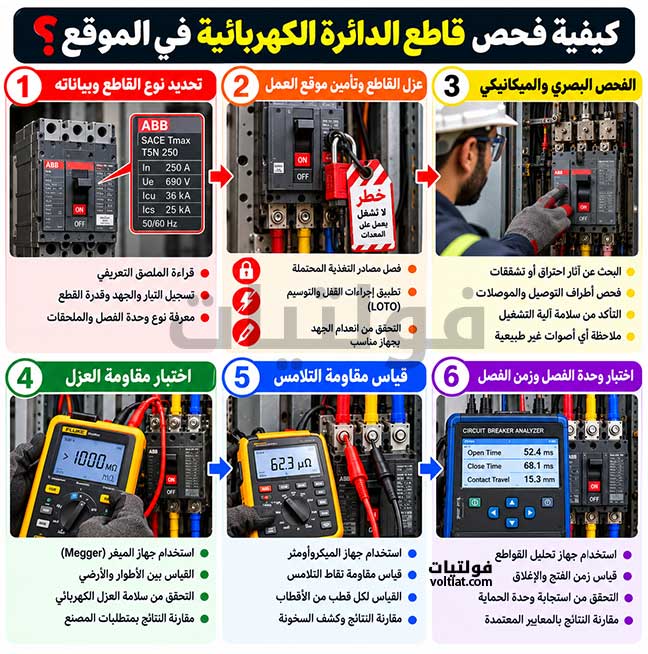

كيف تفحص قاطع الدائرة الكهربائية في الموقع؟
يمكن تنظيم عملية الفحص الميداني ضمن تسلسل واضح يساعد على تقليل الأخطاء وتحسين جودة النتائج.
الخطوة الأولى: تحديد نوع القاطع وبياناته
اقرأ الملصق التعريفي وسجّل التيار المقنن، وجهد التشغيل، وقدرة القطع، ونوع وحدة الفصل وإعداداتها. بعد ذلك، راجع مخطط التوزيع ودليل الشركة المصنّعة لتحديد الاختبارات المناسبة.
الخطوة الثانية: عزل القاطع وتأمين موقع العمل
افصل مصادر التغذية المحتملة، بما فيها التغذية العكسية من المولدات أو الأنظمة الشمسية أو مصادر أخرى. ثم طبّق إجراءات القفل ووضع بطاقة التحذير LOTO، وتحقق من انعدام الجهد بأداة مناسبة.
ولا يكفي وضع ذراع القاطع في حالة OFF لضمان أن جميع الأجزاء أصبحت آمنة.
الخطوة الثالثة: إجراء الفحص البصري والميكانيكي
افحص جسم القاطع وأطرافه وملحقاته، ثم تحقّق من سلامة آلية التشغيل وفق الإجراء المعتمد. وإذا اكتشفت تلفاً واضحاً، فقيّم الحاجة إلى الإصلاح أو الاستبدال قبل مواصلة الاختبارات.
الخطوة الرابعة: إجراء القياسات الكهربائية المناسبة
نفّذ اختبارات مقاومة العزل ومقاومة التلامس واختبارات وحدة الفصل أو الزمن عندما يتطلب نوع القاطع وبرنامج الصيانة ذلك.
بعد كل اختبار، سجّل النتائج وظروف القياس، بما في ذلك درجة الحرارة عند الحاجة، ونوع الجهاز، وإعدادات الاختبار، والقطب الذي تم قياسه.
الخطوة الخامسة: تقييم النتائج واتخاذ القرار
قارن القراءات بمتطلبات المصنع والمعايير المعتمدة والنتائج التاريخية للقاطع نفسه. وإذا ظهرت قراءة غير طبيعية، فتحقّق من صحة التوصيلات وظروف القياس قبل تحديد سبب العطل.
وأخيراً، لا تُعد القاطع إلى الخدمة إلا بعد إكمال الاختبارات المطلوبة، وإزالة أدوات الاختبار، وإعادة التوصيلات والملحقات إلى وضعها الصحيح، واستيفاء إجراءات إعادة التشغيل المعتمدة.
ما الفرق بين الفحص البصري واختبار القاطع؟
على الرغم من ارتباطهما، فإن الفحص البصري واختبارات القاطع لا يؤديان الوظيفة نفسها.
| وجه المقارنة | الفحص البصري | الاختبارات الكهربائية |
|---|---|---|
| الهدف | اكتشاف التلف الظاهر | تقييم الخصائص الكهربائية وأداء الحماية |
| الأدوات | الإضاءة وأدوات الفحص المناسبة | أجهزة قياس واختبار متخصصة |
| أمثلة | الاحتراق والتشققات والتآكل | مقاومة العزل والتلامس وزمن الفصل |
| حدود الفحص | لا يكشف جميع الأعطال الداخلية | يكشف أعطالاً لا تظهر بالفحص البصري |
| النتيجة | تقييم أولي للحالة | نتائج قياس تُقارن بمعايير القبول |
لذلك، لا يغني الفحص البصري عن الاختبارات الكهربائية المطلوبة، كما لا تضمن قراءة اختبار واحدة سلامة القاطع في جميع ظروف التشغيل.
ما الممارسات التي يجب اتباعها لضمان سلامة الاختبار؟
تتطلب اختبارات القواطع الكهربائية الالتزام بإجراءات السلامة؛ لأن بعض الاختبارات تستخدم تيارات مرتفعة أو جهود اختبار قد تكون خطرة.
اتبع الممارسات التالية:
- افصل مصادر الطاقة وطبّق إجراءات العزل والقفل ووضع بطاقة التحذير.
- تحقق من انعدام الجهد قبل لمس الموصلات أو توصيل أجهزة الاختبار.
- استخدم أجهزة مصنفة للتطبيق الكهربائي، وتحقق من سلامة أسلاك القياس.
- اتبع تعليمات الشركة المصنّعة بشأن جهد الاختبار والتيار وحدود القبول.
- لا تنفّذ اختبارات الحقن أو تحمل الجهد دون تجهيزات مناسبة وفنيين مؤهلين.
- لا تجرِ اختبارات على أجزاء مكهربة إلا إذا كان الاختبار مصمماً لذلك، وكان ضرورياً ومسموحاً ضمن إجراء عمل معتمد.
- افصل الأجهزة الإلكترونية الحساسة قبل اختبار العزل إذا كانت تعليمات المصنع تتطلب ذلك.
- سجّل النتائج واحتفظ بها للمقارنة في عمليات الصيانة المستقبلية.
وتساعد هذه الممارسات على الحد من مخاطر الصعق الكهربائي والقوس الكهربائي وتلف المعدات.
كم مرة يجب فحص قواطع الدائرة الكهربائية؟
لا توجد فترة زمنية واحدة تناسب جميع القواطع. إذ يعتمد تكرار الفحص والاختبار على نوع القاطع، وبيئة التشغيل، وعدد مرات الفصل، وشدة الأحمال، وأهمية الدائرة، وتوصيات الشركة المصنّعة والمعايير المعتمدة.
على سبيل المثال، قد تتطلب القواطع التي تعمل في بيئات حارة أو مغبرة أو ذات أحمال متغيرة فحصاً أكثر تكراراً من القواطع الموجودة في بيئات مستقرة. كذلك، قد يستدعي حدوث قصر كهربائي أو فصل غير طبيعي إجراء فحص إضافي قبل إعادة القاطع إلى الخدمة.
لذلك، من الأفضل إعداد برنامج صيانة يعتمد على حالة المعدات ونتائج الاختبارات وسجل الأعطال، بدلاً من اعتماد فترة ثابتة لجميع القواطع دون مراعاة ظروف التشغيل.
عند فحص دوائر المحركات، من المهم التمييز بين القواطع العامة وقواطع حماية المحركات، مثل قاطع الحماية MPCB.
الأسئلة الشائعة حول فحص قواطع الدائرة الكهربائية
هل يكفي استخدام الملتيميتر لفحص القاطع؟
لا. يمكن للملتيميتر تنفيذ بعض الفحوصات الأساسية، مثل التحقق من الاستمرارية أو الجهد ضمن شروط القياس المناسبة، لكنه لا يثبت وحده أن القاطع يفصل عند التيار والزمن المحددين. لذلك، قد تحتاج إلى أجهزة الحقن أو قياس مقاومة التلامس أو تحليل زمن التشغيل.
هل يمكن فحص القاطع دون فصله عن التغذية؟
يمكن تنفيذ بعض الفحوصات التشغيلية غير التداخلية، مثل التصوير الحراري ضمن شروط آمنة، عندما تسمح إجراءات العمل بذلك. لكن اختبارات مقاومة العزل ومقاومة التلامس والحقن تتطلب عادةً عزل القاطع وتهيئة دائرة الاختبار وفق تعليمات المصنع. ويجب ألا تُجرى أعمال على أجزاء مكهربة إلا وفق إجراء معتمد وبواسطة أشخاص مؤهلين.
ماذا تعني مقاومة التلامس المرتفعة؟
قد تشير إلى تآكل نقاط التلامس أو تلوثها أو وجود مشكلة في التوصيلات. ومع ذلك، يجب التأكد من طريقة القياس وحالة التوصيلات ومقارنة القراءة ببيانات المصنع أو النتائج السابقة قبل اتخاذ قرار الإصلاح أو الاستبدال.
هل اختبار مقاومة العزل يثبت أن القاطع سليم بالكامل؟
لا. فهو يقيّم جانباً محدداً من حالة العزل، لكنه لا يثبت وحده سلامة آلية الفصل أو مقاومة التلامس أو دقة وحدة الحماية. ولهذا السبب، ينبغي اختيار مجموعة اختبارات تتناسب مع نوع القاطع والغرض من الفحص.
ما الفرق بين الحقن الأولي والحقن الثانوي؟
يمرر الحقن الأولي تيار الاختبار عبر المسار الرئيسي للقاطع للتحقق من استجابة الحماية وفق الإجراء المحدد. أما الحقن الثانوي، فيختبر وظائف وحدة الحماية الإلكترونية من خلال مداخلها المخصصة. ويعتمد اختيار الاختبار على نوع القاطع والخاصية المراد التحقق منها.
الخلاصة
يساعد فحص قاطع الدائرة الكهربائية على اكتشاف الأعطال التي قد تؤثر في سلامة الشبكة وموثوقية التشغيل. ويبدأ الفحص البصري والميكانيكي، ثم ينتقل إلى الاختبارات الكهربائية المناسبة، مثل قياس مقاومة العزل ومقاومة التلامس واختبار وحدة الفصل وتحليل زمن التشغيل عند الحاجة.
ومع ذلك، لا يكفي الاعتماد على اختبار واحد للحكم على سلامة القاطع. بل يجب مقارنة النتائج بمتطلبات الشركة المصنّعة والمعايير المعتمدة، وتوثيق القياسات، وتنفيذ جميع الأعمال وفق إجراءات السلامة. وبهذه الطريقة، يمكن تحسين موثوقية القواطع وتقليل مخاطر الأعطال والتوقف غير المخطط له.
