يستخدم محلل القدرة الكهربائية (Power Analyzer) لقياس استهلاك الطاقة وتحليل أداء الأنظمة الكهربائية في المنشآت التجارية والصناعية. ويقيس الجهاز الجهد والتيار والقدرة الفعالة والقدرة غير الفعالة ومعامل القدرة، كما تحلل بعض طرازاته التوافقيات واضطرابات جودة الطاقة.
وتبرز أهمية هذا الجهاز في المنشآت السعودية التي تعتمد على أنظمة التكييف المركزي والمضخات والمحركات الكهربائية والمعدات الصناعية. فمن خلال القياسات الدقيقة، يستطيع المهندس تحديد أسباب انخفاض معامل القدرة، وتحليل الأحمال، والتحقق من نتائج تحسين كفاءة الطاقة.

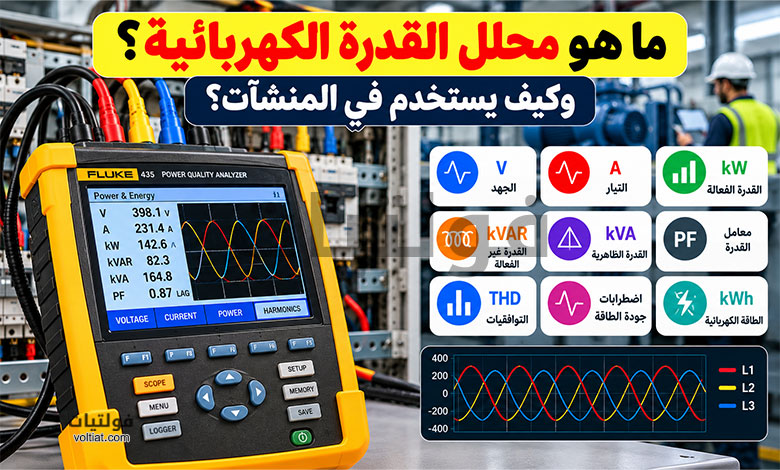

ما هو محلل القدرة الكهربائية؟
محلل القدرة الكهربائية هو جهاز إلكتروني يقيس الإشارات الكهربائية ويحللها لحساب مجموعة من المعلمات التي توضح كيفية استهلاك الطاقة وطبيعة التغذية الكهربائية.
ويُعرف الجهاز بالإنجليزية باسم Power Analyzer، بينما يشير مصطلح Power Quality Analyzer إلى الأجهزة التي تركز على تحليل جودة الطاقة، مثل التوافقيات وهبوط الجهد والاضطرابات العابرة.
ومع ذلك، لا توفر جميع الأجهزة الوظائف نفسها؛ فبعضها يقيس القدرة الكهربائية فقط، بينما تضيف الطرازات المتقدمة وظائف تحليل جودة الطاقة وتسجيل الأحداث. لذلك، ينبغي مراجعة مواصفات الجهاز قبل اختياره لإجراء اختبار محدد.

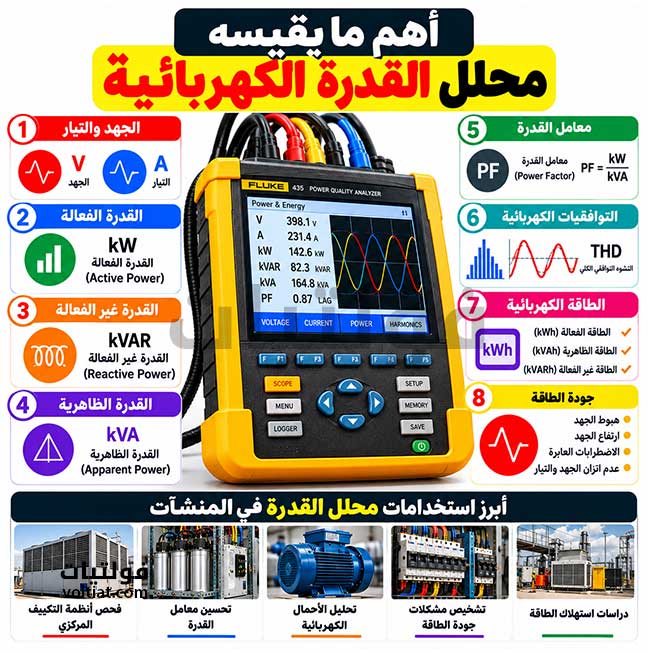

ما الكميات الكهربائية التي يقيسها محلل القدرة؟
تختلف إمكانات القياس من جهاز إلى آخر. ومع ذلك، توفر أجهزة تحليل القدرة المتقدمة مجموعة من القراءات المهمة، أبرزها ما يلي.
1. القدرة الفعالة (Active Power)
تقيس القدرة الفعالة معدل استهلاك الطاقة الذي يرتبط بإنجاز العمل المفيد، مثل تشغيل المحركات وإنتاج الحرارة والإضاءة. ويعبّر عنها بالواط (W) أو الكيلوواط (kW).
على سبيل المثال، يستطيع المهندس قياس القدرة الفعالة لمحرك أو وحدة تكييف لمعرفة مقدار الطاقة الكهربائية التي يستهلكها أثناء التشغيل.
2. القدرة الظاهرية (Apparent Power)
تُقاس القدرة الظاهرية بالفولت أمبير (VA) أو الكيلوفولت أمبير (kVA)، وتساعد على تقييم الحمل الكهربائي الواقع على المحولات والمولدات ومكونات الشبكة.
وفي نظام أحادي الطور، يحسب المهندس القدرة الظاهرية من حاصل ضرب الجهد الفعال في التيار الفعال. أما في النظام ثلاثي الطور المتوازن، فيستخدم العلاقة التالية:
S = √3 × V × I
حيث يمثل V جهد الخط، ويمثل I تيار الخط، وتكون النتيجة بالفولت أمبير عند استخدام الفولت والأمبير.
3. القدرة غير الفعالة (Reactive Power)
ترتبط القدرة غير الفعالة بتبادل الطاقة بين المصدر والعناصر الكهربائية التي تخزن الطاقة وتعيدها، مثل الملفات والمكثفات. ويعبّر عنها بالفار (var) أو الكيلوفار (kVAR).
وتساعد هذه القراءة المهندس على تقييم احتياجات المنشأة إلى تصحيح معامل القدرة. ومع ذلك، لا تكفي قيمة القدرة غير الفعالة وحدها لاختيار بنك المكثفات؛ بل يجب أيضاً دراسة تغير الأحمال والتوافقيات وظروف التشغيل.
يساعد قياس التوافقيات على فهم بعض مشكلات جودة الطاقة، ويمكنك معرفة المزيد عن تأثير التوافقيات في الشبكات الكهربائية.
4. معامل القدرة (Power Factor)
يوضح معامل القدرة العلاقة بين القدرة الفعالة والقدرة الظاهرية، وفق المعادلة:
PF = P / S
حيث يشير PF إلى معامل القدرة، وP إلى القدرة الفعالة، وS إلى القدرة الظاهرية.
ويستطيع محلل القدرة عرض معامل القدرة مباشرةً. كذلك، قد يعرض معامل قدرة الإزاحة (Displacement Power Factor)، الذي يعتمد على فرق الطور بين المركبتين الأساسيتين للجهد والتيار.
لكن القيمتين قد تختلفان عند وجود تشوهات توافقية؛ لذلك يجب على المهندس معرفة نوع القراءة قبل تقييم أداء المنشأة.
5. الجهد والتيار والتردد
يقيس الجهاز الجهد والتيار الفعالين (RMS)، وقد يعرض أيضاً القيم اللحظية أو قيم الذروة بحسب إمكاناته.
بالإضافة إلى ذلك، يقيس التردد بالهرتز (Hz). وتساعد هذه القراءات على التحقق من ظروف التشغيل ومقارنتها بمتطلبات المعدات الكهربائية.
6. الطاقة الكهربائية
تدعم بعض الأجهزة قياس الطاقة المتراكمة خلال فترة زمنية، مثل:
- الطاقة الفعالة: kWh.
- الطاقة الظاهرية: kVAh، إذا دعم الجهاز هذه الوظيفة.
- الطاقة غير الفعالة: kVARh، بحسب إمكانات الجهاز.
وتفيد هذه البيانات في دراسات استهلاك الطاقة ومقارنة الأداء قبل تنفيذ إجراءات تحسين الكفاءة وبعدها.
7. التوافقيات وتشوه شكل الموجة
تستطيع بعض أجهزة تحليل القدرة قياس التوافقيات الكهربائية وحساب التشوه التوافقي الكلي (THD) للجهد أو التيار.
وتنشأ التوافقيات غالباً عند تشغيل أحمال غير خطية، مثل بعض مزودات الطاقة الإلكترونية ومحركات السرعة المتغيرة (VFDs).
لذلك، يساعد تحليل التوافقيات على تقييم مشكلات جودة الطاقة، كما يتيح للمهندس تحديد الحاجة إلى إجراء فحوصات إضافية لمعرفة مصدر المشكلة.
8. اضطرابات جودة الطاقة
تضيف الأجهزة المتخصصة وظائف لرصد بعض اضطرابات الشبكة الكهربائية وتسجيلها، ومنها:
- هبوط الجهد (Voltage Sag).
- ارتفاع الجهد (Voltage Swell).
- الانقطاعات الكهربائية.
- التغيرات العابرة (Transients).
- عدم اتزان الجهد أو التيار.
- الوميض الكهربائي (Flicker).
ومع ذلك، لا تتوفر جميع هذه الوظائف في كل محلل قدرة؛ لذا يجب التحقق من مواصفات الجهاز ومعايير القياس التي يدعمها قبل استخدامه لتحليل اضطراب معين.
كيف يعمل محلل القدرة الكهربائية؟
يعتمد محلل القدرة على قياس إشارات الجهد والتيار، ثم يعالج هذه الإشارات إلكترونياً لحساب المعلمات الكهربائية المطلوبة.
في البداية، يأخذ الجهاز عينات من إشارات الجهد والتيار بواسطة دوائر القياس المناسبة. بعد ذلك، يحوّل الإشارات إلى بيانات رقمية ويستخدم خوارزميات المعالجة الرقمية لحساب القيم الفعالة والقدرات الكهربائية ومعامل القدرة.
كذلك، تحلل الأجهزة المتخصصة مكونات الإشارات لاستخراج التوافقيات وتحديد بعض اضطرابات جودة الطاقة.
ويحسب الجهاز القدرة الفعالة من متوسط حاصل ضرب الجهد اللحظي في التيار اللحظي:
p(t) = v(t) × i(t)
P = Average[v(t) × i(t)]
توضح هذه العلاقة أن قياس القدرة الفعالة يتطلب معرفة إشارتَي الجهد والتيار معاً، وليس قراءة التيار وحدها.
وعند وجود أحمال غير خطية أو توافقيات، تصبح عملية أخذ العينات المتزامنة مهمة للحصول على نتائج دقيقة. ومع ذلك، تعتمد دقة النتائج أيضاً على جودة الجهاز وطريقة توصيله وإعداداته.
ما أنواع محللات القدرة الكهربائية؟
تتوفر عدة أنواع من أجهزة تحليل القدرة، ويعتمد الاختيار بينها على طبيعة الاستخدام والدقة المطلوبة.
1. محلل القدرة المحمول
يستطيع الفني نقل هذا الجهاز بين اللوحات والمعدات الكهربائية لإجراء قياسات مؤقتة.
ويستخدمه في أعمال الصيانة وتحليل الأحمال وقياس معامل القدرة، كما تدعم بعض الطرازات تسجيل القراءات لفترة زمنية محددة.
2. محلل القدرة المثبت داخل اللوحات
يركب المهندس هذا الجهاز بصورة دائمة داخل لوحة التوزيع لمراقبة المعلمات الكهربائية باستمرار.
وبذلك، يستطيع فريق الصيانة متابعة الأحمال واستهلاك الطاقة ومعامل القدرة، كما يمكن ربط بعض الأجهزة بأنظمة إدارة المباني أو أنظمة المراقبة الصناعية.
3. محلل القدرة عالي الدقة
يستخدم المختصون هذه الفئة في المختبرات واختبارات المحركات ومحوّلات القدرة وقياس الكفاءة.
وتوفر هذه الأجهزة دقة عالية وإمكانات تحليل متخصصة، لكنها قد لا تكون ضرورية للفحوصات الروتينية داخل المنشآت.
4. محلل جودة الطاقة
يركز هذا الجهاز على تحليل جودة التغذية الكهربائية وتسجيل اضطراباتها، مثل التوافقيات وهبوط الجهد وعدم الاتزان.
وقد يجمع الجهاز بين قياس القدرة وتحليل جودة الطاقة، لكن ينبغي مراجعة مواصفاته للتأكد من قدرته على تنفيذ الاختبار المطلوب.
تعرف على أبرز أجهزة فحص الكهرباء المستخدمة في القياسات الكهربائية وأعمال الصيانة.
كيفية استخدام محلل القدرة الكهربائية في المنشآت
يتطلب القياس الدقيق تحديد الهدف أولاً، ثم اختيار الجهاز وطريقة التوصيل المناسبة للنظام الكهربائي.
الخطوة الأولى: تحديد نقطة القياس
حدد نقطة القياس وفق الهدف من الفحص. فقد تحتاج إلى قياس استهلاك المنشأة بالكامل من لوحة التوزيع الرئيسية، أو تحليل حمل محدد مثل محرك أو وحدة تكييف.
وبهذا، تحصل على قراءات تتناسب مع نطاق الدراسة بدلاً من خلط استهلاك معدات مختلفة.
الخطوة الثانية: التحقق من مواصفات الجهاز
تأكد من توافق الجهاز مع جهد الدائرة وتيارها ونوع النظام الكهربائي. كذلك، تحقق من تصنيف السلامة ومناسبة مجسات القياس لموقع العمل.
وإذا كنت تستخدم محولات تيار، فراجع نسب التحويل وإعدادات الجهاز حتى لا تظهر قراءات غير صحيحة.
الخطوة الثالثة: توصيل الجهد والتيار
وصّل مجسات الجهد ومجسات التيار وفق مخطط الجهاز. وفي الأنظمة ثلاثية الطور، تحقق من تطابق قنوات الجهد والتيار مع الفازات الصحيحة ومن اتجاه مجسات التيار.
فقد يؤدي عكس أحد المجسات أو توصيل القنوات بطريقة غير صحيحة إلى قراءات مضللة للقدرة ومعامل القدرة.
ولهذا السبب، يجب أن ينفذ فني أو مهندس مؤهل عملية التوصيل، مع الالتزام بإجراءات السلامة واستخدام أجهزة ومجسات مناسبة لتصنيف الجهد وموقع القياس.
الخطوة الرابعة: قراءة النتائج
بعد التحقق من صحة التوصيلات والإعدادات، اقرأ القيم التي تحتاج إليها، مثل الجهد والتيار والقدرة الفعالة والقدرة غير الفعالة ومعامل القدرة.
وإذا كان الجهاز يدعم تحليل التوافقيات، فيمكنك أيضاً مراجعة قيم THD ومكونات الجهد والتيار التوافقية.
لكن لا تعتمد على قراءة واحدة لتقييم المنشأة؛ لأن تشغيل محركات إضافية أو توقف أنظمة التكييف قد يغير النتائج بصورة ملحوظة.
الخطوة الخامسة: تسجيل البيانات وتحليلها
عند دراسة أداء المنشأة، سجّل القراءات خلال فترة تشغيل تمثل ظروف العمل الفعلية.
بعد ذلك، قارن البيانات لتحديد أوقات ذروة الاستهلاك، والتغيرات في معامل القدرة، ومدى اتزان الأحمال، وأي اضطرابات كهربائية متكررة.
ويمكنك أيضاً مقارنة القياسات قبل تنفيذ إجراء صيانة أو تحسين وبعده. وللحصول على مقارنة مفيدة، حاول إجراء القياسات في ظروف تشغيل متقاربة.
ما استخدامات محلل القدرة في المنشآت السعودية؟
يقدم محلل القدرة فوائد عملية للمنشآت التجارية والصناعية في المملكة، خاصةً تلك التي تعتمد على التكييف والمضخات والمحركات الكهربائية.
1. فحص أنظمة التكييف المركزي
تستهلك أنظمة التكييف والتبريد قدراً مهماً من الطاقة في كثير من المباني السعودية، خصوصاً خلال فترات ارتفاع درجات الحرارة.
لذلك، يستطيع المهندس استخدام محلل القدرة لقياس استهلاك وحدات التكييف والمضخات والمحركات، ومتابعة تغير الأحمال، والتحقق من الأداء الكهربائي تحت ظروف تشغيل مختلفة.
2. تحسين معامل القدرة
يمكنك استخدام الجهاز لقياس معامل القدرة والقدرة غير الفعالة قبل تركيب بنك المكثفات وبعده.
وبهذه الطريقة، تستطيع تقييم مقدار التحسن ومراقبة احتمال ظهور معامل قدرة متقدم عند انخفاض الحمل. كما تساعدك النتائج على تحديد الحاجة إلى تعديل مراحل بنك المكثفات.
لفهم نتائج القياس بصورة أفضل، اقرأ شرح معامل القدرة الكهربائية (PF) وأهميته في المنشآت.
3. تحليل الأحمال الكهربائية
يساعد تسجيل التيارات والقدرات لكل فازة على اكتشاف عدم اتزان الأحمال وتحديد فترات ارتفاع الاستهلاك.
كذلك، تتيح هذه البيانات للمهندس تقييم تحميل المغذيات والمعدات والتخطيط للتوسعات الكهربائية. ومع ذلك، يجب أن يراعي عند اتخاذ القرار سعة الكابلات والقواطع والمحولات وحدود التشغيل المسموح بها.
4. فحص المحركات ومغيرات السرعة
يستطيع المهندس استخدام محلل القدرة لقياس القدرة الكهربائية الداخلة إلى المحركات وأنظمة التحكم في السرعة، ثم مقارنة استهلاك الطاقة في ظروف تشغيل مختلفة.
أما عند حساب كفاءة المحرك الفعلية، فلا تكفي القدرة الكهربائية الداخلة وحدها؛ بل يجب معرفة القدرة الميكانيكية الخارجة أو قياسها بطريقة مناسبة، ثم مقارنة القدرة الخارجة بالقدرة الداخلة.
5. تشخيص مشكلات جودة الطاقة
يمكن لمحلل جودة الطاقة أن يساعد في دراسة التوافقيات وعدم اتزان الجهد وهبوطه المتكرر.
وبناءً على النتائج، يستطيع المهندس تحديد طبيعة المشكلة وتوقيت حدوثها، ثم إجراء اختبارات إضافية عند الحاجة لتحديد مصدرها بدقة.
ما الفرق بين محلل القدرة والملتيميتر وملقط التيار؟
تختلف هذه الأجهزة في وظائفها الأساسية، رغم أن بعض الطرازات المتقدمة تجمع أكثر من وظيفة.
| وجه المقارنة | محلل القدرة | الملتيميتر التقليدي | ملقط التيار التقليدي |
|---|---|---|---|
| قياس الجهد | نعم | نعم | يتوفر في كثير من الطرازات |
| قياس التيار | نعم، باستخدام مجسات مناسبة | بحسب الطراز | نعم |
| قياس القدرة الفعالة | متاح عادةً | غير متاح عادةً | غير متاح في الطرازات الأساسية |
| قياس معامل القدرة | متاح عادةً | غير متاح عادةً | يتوفر في بعض الطرازات |
| تحليل التوافقيات | بحسب الطراز | محدود أو غير متاح غالباً | بحسب الطراز |
| تسجيل البيانات | متاح في كثير من الأجهزة المتقدمة | بحسب الطراز | بحسب الطراز |
إذا كان هدفك قياس الجهد أو المقاومة في دائرة بسيطة، فقد يكفيك الملتيميتر. أما إذا كنت تحتاج إلى تحليل القدرة ومعامل القدرة وتغير الأحمال، فإن محلل القدرة يقدم معلومات أكثر شمولاً.
كيف تختار محلل القدرة المناسب؟
قبل شراء الجهاز أو استئجاره، حدد نوع القياسات التي تحتاج إليها، ثم قارن المواصفات الفنية للطرازات المتاحة.
ركز على المعايير التالية:
- دقة القياس: اختر جهازاً يوفر الدقة المناسبة لاختباراتك، خصوصاً عند مقارنة استهلاك الطاقة أو تقييم كفاءة المعدات.
- نوع النظام الكهربائي: تحقق من دعم النظام أحادي الطور أو ثلاثي الطور ومخططات التوصيل المطلوبة.
- نطاق الجهد والتيار: تأكد من ملاءمة الجهاز ومجساته لقيم التشغيل المتوقعة.
- تحليل التوافقيات: تحقق من دعم عدد التوافقيات ومستوى التحليل الذي تحتاج إليه.
- تسجيل البيانات: اختر جهازاً يدعم مدة التسجيل ومعدل أخذ العينات المناسبين للدراسة.
- تحليل جودة الطاقة: إذا كنت تريد رصد هبوط الجهد أو الارتفاعات العابرة أو الوميض، فتأكد من دعم الجهاز لهذه الوظائف.
- السلامة والمعايرة: راجع تصنيف السلامة وسجلات المعايرة ومدى ملاءمة الجهاز لبيئة العمل.
وأخيراً، لا تختَر الجهاز بناءً على عدد الوظائف المعلنة فقط؛ بل تأكد من أن مواصفاته تلبي متطلبات الاختبار الفعلي.
الأسئلة الشائعة حول محلل القدرة الكهربائية
هل يقيس محلل القدرة معامل القدرة مباشرةً؟
نعم، تستطيع معظم أجهزة تحليل القدرة قياس معامل القدرة. ومع ذلك، يجب التحقق مما إذا كانت القراءة تمثل معامل القدرة الحقيقي أم معامل قدرة الإزاحة، خاصةً عند وجود أحمال غير خطية.
هل يمكن استخدام محلل القدرة لقياس استهلاك الكهرباء؟
نعم، إذا كان الجهاز يدعم قياس الطاقة وتسجيلها، فيمكنك استخدامه لمتابعة استهلاك الطاقة الفعالة خلال فترة زمنية بوحدة kWh.
هل يستطيع محلل القدرة اكتشاف التوافقيات؟
نعم، إذا كان الجهاز يدعم تحليل التوافقيات، فإنه يستطيع قياس مكونات الجهد والتيار التوافقية وحساب مؤشرات مثل THD. أما الأجهزة التي لا تتضمن هذه الوظيفة، فلا يمكن الاعتماد عليها لإجراء هذا التحليل.
هل يمكن قياس كفاءة المحرك باستخدام محلل القدرة وحده؟
يمكن للجهاز قياس القدرة الكهربائية الداخلة، لكن حساب الكفاءة الفعلية يتطلب معرفة القدرة الميكانيكية الخارجة أو قياسها بطريقة مناسبة. بعد ذلك، يقارن المهندس القدرة الخارجة بالقدرة الداخلة مع مراعاة ظروف الاختبار.
هل يناسب محلل القدرة جميع المنشآت؟
يمكن استخدامه في منشآت متنوعة، لكن الاختيار الصحيح يعتمد على نوع النظام والجهد والتيار والدقة المطلوبة. كما يعتمد على ما إذا كنت تحتاج إلى قياس القدرة فقط أم إلى تحليل جودة الطاقة أيضاً.
الخلاصة
يساعد محلل القدرة الكهربائية على فهم استهلاك الطاقة في المنشآت من خلال قياس القدرة الفعالة والظاهرية وغير الفعالة ومعامل القدرة. كذلك، توفر بعض الأجهزة المتقدمة إمكانات لتحليل التوافقيات وتسجيل اضطرابات جودة الطاقة.
وفي المنشآت السعودية، يمكنك الاستفادة منه لفحص أنظمة التكييف والمحركات وتحليل الأحمال ودراسة معامل القدرة والتحقق من نتائج تحسين كفاءة الطاقة. وللحصول على نتائج دقيقة، اختر جهازاً مناسباً، وتحقق من صحة التوصيلات والإعدادات، ثم فسّر القراءات وفق طبيعة النظام وظروف تشغيله.
