يعد قياس معامل القدرة الكهربائية من الخطوات المهمة لتقييم كفاءة استخدام الطاقة في المنشآت التجارية والصناعية، خصوصاً المنشآت التي تعتمد على المحركات الكهربائية والمضخات والضواغط وأنظمة التكييف. ويساعد قياس معامل القدرة على تحديد الحاجة إلى تحسينه، وتقليل القدرة الظاهرية والتيار المسحوب من الشبكة عند تصحيح معامل القدرة بصورة مناسبة.
يمكن قياس معامل القدرة باستخدام أجهزة تحليل القدرة الكهربائية، أو استخراجه من بيانات العدادات والفواتير عند توافر المعلومات اللازمة. وتختلف طريقة القياس المناسبة بحسب نوع النظام الكهربائي، وطبيعة الأحمال، ومدى تغير استهلاك الطاقة خلال اليوم.
ما هو معامل القدرة الكهربائية؟
معامل القدرة (Power Factor) هو النسبة بين القدرة الفعالة التي تُقاس بالكيلوواط (kW) والقدرة الظاهرية التي تُقاس بالكيلوفولت أمبير (kVA).
وتُكتب العلاقة الأساسية كما يلي:
معامل القدرة = القدرة الفعالة ÷ القدرة الظاهرية
PF = kW / kVA
تُستخدم القدرة الفعالة في إنجاز العمل المفيد، مثل تشغيل المحركات وإنتاج الحرارة والإضاءة، بينما تمثل القدرة الظاهرية إجمالي القدرة الكهربائية التي يحتاج إليها المصدر لتغذية الحمل.
في الأحمال التي تتأثر بعلاقة الطور بين الجهد والتيار، مثل المحركات الحثية، يؤدي انخفاض معامل القدرة إلى زيادة التيار المطلوب لنقل القدرة الفعالة نفسها، وقد يزيد الفقد في الكابلات والمحولات.
وتجدر الإشارة إلى أن معامل القدرة الحقيقي قد يتأثر أيضاً بتشوه شكل موجتي الجهد والتيار بسبب الأحمال الإلكترونية، وليس فقط بفرق الطور بينهما.
لفهم العلاقة بين القدرة الفعالة والقدرة الظاهرية والقدرة غير الفعالة، يمكنك قراءة شرح ما هو معامل القدرة الكهربائية؟

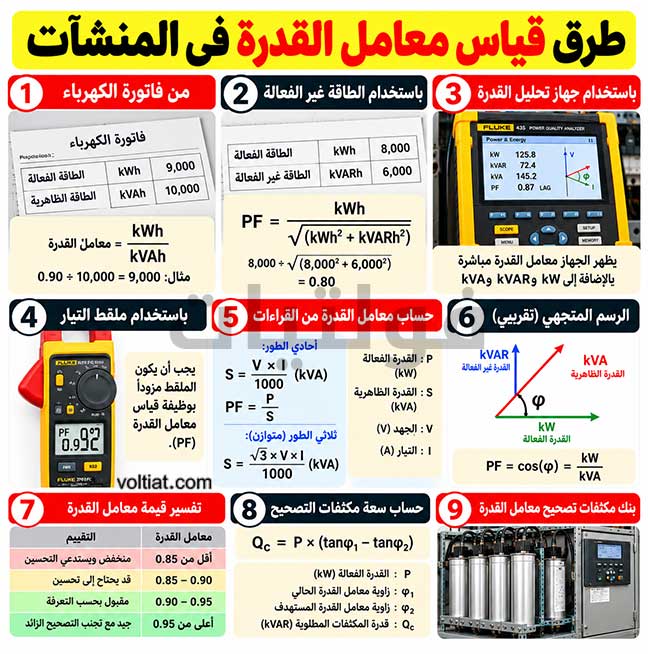

كيفية قياس معامل القدرة من فاتورة الكهرباء
يمكن تقدير معامل القدرة من بيانات الفاتورة إذا كانت تحتوي على سجلات الطاقة الفعالة والطاقة الظاهرية أو بيانات القياس اللازمة لحساب النسبة.
الطريقة الأولى: باستخدام الطاقة الفعالة والطاقة الظاهرية
إذا كانت الفاتورة تعرض الطاقة الفعالة بوحدة kWh والطاقة الظاهرية بوحدة kVAh للفترة الزمنية نفسها، فيمكن حساب معامل القدرة المتوسط للفترة تقريبياً من العلاقة:
PF المتوسط = kWh / kVAh
مثال حسابي:
لنفترض أن بيانات منشأة خلال فترة الفوترة كانت كالتالي:
- الطاقة الفعالة: 9,000 kWh
- الطاقة الظاهرية: 10,000 kVAh
إذن:
PF = 9,000 / 10,000 = 0.90
أي أن معامل القدرة المحسوب يساوي 0.90.
هذه النتيجة تمثل نسبة الطاقة الفعالة إلى الطاقة الظاهرية المسجلة خلال الفترة، ولا تعني بالضرورة أن معامل القدرة اللحظي ظل ثابتاً عند 0.90 طوال الوقت.
الطريقة الثانية: باستخدام الطاقة الفعالة والطاقة غير الفعالة
إذا كانت الفاتورة تعرض الطاقة الفعالة (kWh) والطاقة غير الفعالة (kVARh)، فيمكن استخدام العلاقة التالية لتقدير معامل القدرة المكافئ:
PF ≈ kWh / √(kWh² + kVARh²)
مثال:
إذا كانت الطاقة الفعالة 8,000 kWh والطاقة غير الفعالة 6,000 kVARh، فإن:
الطاقة الظاهرية المكافئة = √(8,000² + 6,000²)
الطاقة الظاهرية المكافئة = 10,000 kVAh
وبالتالي:
PF ≈ 8,000 / 10,000 = 0.80
هذا الحساب تقديري، وتفترض صحته أن بيانات الطاقة غير الفعالة متوافقة مع الطاقة الفعالة من حيث الفترة وطريقة التجميع واتجاه الطاقة. وقد تختلف النتيجة عن متوسط معامل القدرة الحقيقي إذا تغيرت الأحمال أو تداخلت فترات التشغيل أو وُجدت قراءات متقدمة أو متأخرة متعاكسة.
إذا لم تتوافر بيانات كافية في الفاتورة، يمكن طلب بيانات القياس التفصيلية من شركة الكهرباء أو استخدام جهاز تحليل القدرة في المنشأة.
كيفية قياس معامل القدرة عملياً في المنشآت
عندما لا تتوافر بيانات موثوقة من العداد، تكون الطريقة الأكثر مباشرة هي استخدام جهاز يقيس القدرة الكهربائية ومعامل القدرة.
1. استخدام جهاز تحليل القدرة الكهربائية
يُعد جهاز تحليل القدرة (Power Analyzer) من أفضل الخيارات لفحص معامل القدرة في المنشآت، لأنه يستطيع قياس عدة متغيرات كهربائية في الوقت نفسه، بحسب إمكانات الجهاز.
من أهم القراءات التي يمكن الحصول عليها:
- معامل القدرة (PF)، وقد يوضح ما إذا كان متقدماً أو متأخراً.
- القدرة الفعالة (kW).
- القدرة غير الفعالة (kVAR).
- القدرة الظاهرية (kVA).
- الجهد والتيار.
- التوافقيات الكهربائية، إذا كان الجهاز يدعم قياسها.
- تغير القراءات بمرور الوقت عند استخدام خاصية تسجيل البيانات.
خطوات القياس:
- حدد نقطة القياس المناسبة، مثل لوحة التوزيع الرئيسية أو مغذي الحمل المراد فحصه.
- تحقق من نوع النظام الكهربائي، سواء كان أحادي الطور أو ثلاثي الطور، ومن مخطط التوصيل.
- استخدم جهازاً مناسباً لجهد الدائرة وتصنيفها، ووصل مجسات الجهد ومجسات التيار وفق دليل الشركة المصنّعة.
- اقرأ قيمة معامل القدرة والقدرات الكهربائية المعروضة.
- سجّل القراءات مع وقت القياس والأحمال العاملة في تلك اللحظة.
- كرر القياسات في ظروف تشغيل مختلفة لتحديد مدى تغير معامل القدرة.
يجب تنفيذ القياسات على اللوحات الكهربائية بواسطة شخص مؤهل، مع الالتزام بتصنيف أجهزة القياس وإجراءات السلامة الخاصة بالعمل على الدوائر الكهربائية.
2. استخدام جهاز قياس يدوي يدعم معامل القدرة
بعض أجهزة القياس المحمولة، مثل أجهزة تحليل القدرة أو ملقط التيار متعدد الوظائف، تستطيع قياس معامل القدرة مباشرة.
لكن ملقط التيار التقليدي الذي يقيس الأمبير فقط لا يستطيع تحديد معامل القدرة بمفرده؛ لأن حساب معامل القدرة يتطلب معلومات عن القدرة الفعالة والقدرة الظاهرية، أو عن العلاقة بين الجهد والتيار، بحسب نوع الحمل وطريقة القياس.
لذلك، يجب التأكد من أن الجهاز يدعم قياس PF فعلياً، وليس قياس الجهد والتيار فقط.
3. تسجيل معامل القدرة خلال فترة زمنية
قد لا تكفي قراءة واحدة لتقييم المنشأة، لأن الأحمال تتغير خلال اليوم. فمثلاً، قد يرتفع معامل القدرة عند تشغيل مجموعة من المحركات، ثم ينخفض عند توقفها أو عند تشغيل أحمال مختلفة.
لذلك، يُفضّل تسجيل القراءات على مدار دورة تشغيل ممثلة، وقد تكون 24 إلى 72 ساعة أو مدة أطول بحسب طبيعة المنشأة.
يساعد التسجيل على تحديد:
- أقل معامل قدرة أثناء التشغيل.
- متوسط معامل القدرة خلال فترات العمل.
- أوقات انخفاض معامل القدرة.
- تغير القدرة غير الفعالة مع تغير الأحمال.
- احتمال حدوث تصحيح زائد عند انخفاض الحمل.
تكون هذه البيانات أكثر فائدة عند دراسة حجم بنك المكثفات وطريقة التحكم المناسبة له.
بعد حساب القدرة غير الفعالة المطلوبة، تعرف على بنك المكثفات وطريقة تحسينه لمعامل القدرة، والعوامل التي يجب مراعاتها عند اختياره.
هل يمكن حساب معامل القدرة باستخدام الأمبير فقط؟
لا يمكن تحديد معامل القدرة بدقة من قيمة التيار وحدها؛ إذ يجب معرفة الجهد والقدرة الفعالة أو القدرة الظاهرية، أو قياس زاوية الطور في الحالات التي تكون فيها العلاقة بين الطور ومعامل القدرة مناسبة.
في نظام أحادي الطور، يمكن حساب القدرة الظاهرية من:
S = V × I / 1000
ثم:
PF = P / S
حيث:
- S: القدرة الظاهرية بالكيلوفولت أمبير (kVA).
- V: الجهد بالفولت.
- I: التيار بالأمبير.
- P: القدرة الفعالة بالكيلوواط (kW).
أما في نظام ثلاثي الطور متوازن، فيمكن حساب القدرة الظاهرية من:
S = √3 × V × I / 1000
حيث V هو جهد الخط بين الفازات، وI هو تيار الخط.
إذا كان النظام غير متوازن أو كانت الأحمال غير خطية، فقد لا تكفي هذه الصيغ المبسطة باستخدام قراءة واحدة؛ بل يجب قياس القدرة الفعلية الكلية باستخدام جهاز مناسب لطبيعة النظام.
ولا يُنصح باستخدام طريقة الرسم المتجهي اعتماداً على تيار الحمل وتيار المكثفات وتيار المصدر وحدها باعتبارها طريقة عامة ودقيقة لقياس معامل القدرة؛ إذ تتطلب هذه الطريقة معرفة العلاقات المتجهية والافتراضات الخاصة بالدائرة، وقد تعطي نتائج مضللة عند وجود أحمال متغيرة أو توافقيات.
ما معامل القدرة في الأحمال المقاومة؟
يكون معامل القدرة للحمل المقاوم المثالي، مثل السخان الكهربائي المقاوم، مساوياً للواحد الصحيح (1.0) عندما يكون الجهد والتيار جيبيين ومتوافقين في الطور.
في هذه الحالة:
PF = cos(φ)
PF = cos(0°) = 1
لكن لا يصح تعميم هذه النتيجة على كل جهاز يولّد حرارة؛ فقد تحتوي بعض الأجهزة على دوائر إلكترونية أو عناصر تحكم تسبب تشوهاً في التيار، مما يجعل معامل القدرة الحقيقي أقل من الواحد.
وعند إضافة حمل مقاوم مثالي إلى منشأة ذات معامل قدرة منخفض، قد يتحسن معامل القدرة الإجمالي لأن الحمل يضيف قدرة فعالة دون استهلاك قدرة غير فعالة حثية مثالية. ويعتمد مقدار التحسن على حجم الحمل الجديد مقارنة بإجمالي أحمال المنشأة.
ما القيمة المناسبة لمعامل القدرة في المنشآت؟
لا توجد قيمة واحدة تصلح لجميع المنشآت وشركات الكهرباء؛ إذ تعتمد الحدود المطلوبة على التعرفة الكهربائية واللوائح المحلية وطريقة القياس.
يمكن استخدام القيم التالية كمؤشرات أولية للتقييم الهندسي، وليست حدوداً تنظيمية عامة:
| معامل القدرة | التقييم الأولي |
|---|---|
| أقل من 0.85 | منخفض نسبياً ويستحق التحقق من أسباب الانخفاض |
| من 0.85 إلى أقل من 0.90 | قد يستدعي تحسيناً بحسب طبيعة المنشأة والتعرفة |
| من 0.90 إلى 0.95 | قد يكون مقبولاً، وفق متطلبات شركة الكهرباء |
| أعلى من 0.95 | جيد غالباً، بشرط عدم وجود تصحيح زائد أو معامل قدرة متقدم غير مرغوب |
لا تعني هذه التصنيفات أن كل منشأة ذات معامل قدرة أقل من 0.90 تحتاج حتماً إلى تركيب مكثفات، أو أن كل منشأة أعلى من 0.95 لا تحتاج إلى أي إجراء. يجب مراجعة الفاتورة ومتطلبات شركة الكهرباء، وتحليل الأحمال والتوافقيات قبل اتخاذ القرار.
كيفية حساب حجم مكثفات تصحيح معامل القدرة
إذا أظهرت القياسات أن المنشأة تحتاج إلى تحسين معامل القدرة، فيمكن تقدير القدرة غير الفعالة المطلوبة لبنك المكثفات باستخدام العلاقة التالية:
قدرة المكثفات المطلوبة (kVAR) = P × (tan φ1 − tan φ2)
حيث:
- P: القدرة الفعالة للحمل بالكيلوواط.
- φ1: زاوية معامل القدرة قبل التصحيح.
- φ2: زاوية معامل القدرة المستهدف.
- kVAR: القدرة غير الفعالة التي يوفرها بنك المكثفات.
يمكن حساب الزاويتين من معامل القدرة المقاس والمستهدف باستخدام العلاقة:
φ = cos⁻¹(PF)
مثال حسابي:
لنفترض أن قدرة منشأة فعالة تبلغ 100 kW، ومعامل القدرة الحالي 0.80، والهدف تحسينه إلى 0.95.
- معامل القدرة الحالي: PF1 = 0.80
- معامل القدرة المستهدف: PF2 = 0.95
- القدرة الفعالة: P = 100 kW
بعد حساب الظل لكل زاوية، تكون النتيجة التقريبية:
tan φ1 ≈ 0.75
tan φ2 ≈ 0.329
إذن:
Qc = 100 × (0.75 − 0.329)
Qc ≈ 42.1 kVAR
بالتالي، تبلغ القدرة غير الفعالة النظرية المطلوبة نحو 42.1 kVAR. وهذه نتيجة أولية، وليست توصية نهائية بشراء بنك مكثفات بهذه القيمة قبل التحقق من ظروف التشغيل الفعلية والتوافقيات وطريقة التحكم المناسبة.
يمكنك التوسع في الموضوع من خلال شرح تحسين معامل القدرة وطرق تطبيقه في المنشآت
لماذا يجب تجنب التصحيح الزائد لمعامل القدرة؟
يحدث التصحيح الزائد عندما يوفر بنك المكثفات قدرة غير فعالة أكبر مما يحتاج إليه الحمل في ظروف التشغيل الحالية، وقد يؤدي ذلك إلى معامل قدرة متقدم (Leading Power Factor).
ومن المخاطر المحتملة:
- ارتفاع الجهد في ظروف تشغيل معينة.
- زيادة احتمال الرنين مع ممانعة الشبكة عند وجود توافقيات.
- مشكلات تشغيلية أو تجاوز حدود معامل القدرة التي تحددها شركة الكهرباء.
- إجهاد بعض المعدات أو معدات التصحيح، وفق ظروف النظام.
لذلك، لا ينبغي اختيار بنك المكثفات اعتماداً على متوسط الحمل وحده دون دراسة تغير الأحمال. وقد يكون بنك المكثفات الأوتوماتيكي متعدد المراحل أنسب للمنشآت ذات الأحمال المتغيرة، بينما يمكن استخدام حلول أخرى وفق طبيعة الأحمال والتوافقيات.
كذلك، لا يُنصح بتشغيل مكثفات ثابتة طوال الوقت لمجرد الوصول إلى متوسط معين، إذا كانت الأحمال تتوقف لساعات طويلة؛ فقد يؤدي ذلك إلى التصحيح الزائد أثناء فترات انخفاض الاستهلاك.
الأسئلة الشائعة حول قياس معامل القدرة
كيف أحسب معامل القدرة إذا كانت فاتورة الكهرباء تعرض kWh فقط؟
لا يمكن حساب معامل القدرة بدقة من الطاقة الفعالة وحدها. يمكنك طلب بيانات الطاقة الظاهرية أو الطاقة غير الفعالة من شركة الكهرباء، أو استخدام جهاز تحليل القدرة لقياس معامل القدرة مباشرة.
هل يستطيع ملقط التيار قياس معامل القدرة؟
يستطيع ذلك إذا كان مزوداً بوظيفة قياس معامل القدرة، أما الملقط الذي يقيس التيار فقط فلا يكفي لتحديد PF بمفرده.
هل يجب أن يكون معامل القدرة 1.0 دائماً؟
ليس بالضرورة. قد يكون معامل قدرة قريب من الواحد مرغوباً، لكن القيمة المستهدفة تعتمد على متطلبات شركة الكهرباء، وطبيعة الأحمال، وخطر التصحيح الزائد. لا ينبغي استهداف معامل قدرة يساوي الواحد بصورة آلية دون دراسة النظام.
هل تكفي قراءة واحدة لتحديد حجم بنك المكثفات؟
لا، ليس في المنشآت التي تتغير أحمالها بمرور الوقت. من الأفضل تسجيل معامل القدرة والقدرات الفعالة وغير الفعالة في ظروف تشغيل مختلفة، ثم تحديد حجم بنك المكثفات وطريقة التحكم بناءً على النتائج.
الخلاصة
يعتمد قياس معامل القدرة الكهربائية في المنشآت على البيانات المتاحة وطبيعة النظام. يمكن حساب قيمة تقديرية من بيانات الطاقة في الفواتير عند توافر القراءات المناسبة، لكن جهاز تحليل القدرة يوفّر عادةً صورة أوضح عن معامل القدرة والقدرات الكهربائية وتغيرها بمرور الوقت.
وقبل تركيب مكثفات التصحيح، يجب تقييم ظروف التشغيل الفعلية والتوافقيات ومتطلبات شركة الكهرباء، ثم حساب القدرة غير الفعالة المطلوبة واختيار طريقة التصحيح المناسبة لتجنب التصحيح الزائد وتحقيق تشغيل أكثر كفاءة.
