هل تساءلت كيف يعمل غاز الفريون في دائرة التبريد؟ وكيف له أن يقوم المكيف بتبريد الهواء في الأجواء الحارة في السعودية والإمارات. أسئلة تتطلب تفسير مبسط على شكل خطوات، لتعرف الإجابة تابع قراءة المقال.
يكمن السر وراء غاز الفريون في دائرة التبريد، في عملية يطلق عليها التبادل الحراري بين الداخل والخارج بأقصى كفاءة ممكنة. بمعنى يعمل الفريون أو وسيط التبريد داخل دائرة ميكانيكية مغلقة، ويتحول بين الحالة الغازية والسائلة ليمتص الحرارة ثم يطردها للخارج. واستمرار هذه العملية تمثل جوهر أنظمة التكييف والتبريد.
بعد أن تعرفنا في المقدمة عن السر وراء ذلك، نأتي للتعمق في التفاصيل حتى نفهم آليه عمل الفريون. وبأنه لا يخلق من العدم بل من آلية دورة حرارية منظمة محسوبة. وعلى هذا الأساس فإن فهم دورة الفريون تشكل خطوة أساسية لكل من يرغب في فهم وتحليل أعطال المكيفات أو تحسين كفاءتها التشغيلية طوال فترة العمل.
ما هو غاز الفريون في دائرة التبريد؟
قبل الدخول في مكونات دائرة التبريد بالفريون، علينا أولاً أن نفهم طبيعة غاز الفريون من الناحية العملية.
يشير مصطلح الفريون في أجهزة التكييف والتبريد إلى مجموعة تضم مركبات الفلور-كربون، أو الهيدرو-فلورو-كربون حسب النوع.
وفيما مضى، استخدم في الأجهزة القديمة مركبات غاز فريون مثل R22، في حين تعتمد الأجهزة المتقدمة على مركبات غاز R410A وR32 لأداء أفضل وأقل تأثيراً بالبيئة. إذ تختلف هذه الأنواع في التركيب الكيميائي والضغط التشغيلي، لكنها تتوافق الهدف نفسه.
يحتوي الفريون خصائص عدة تجعله مثالياً للعمل داخل دورة التبريد. إذ يتميز بدرجة غليان منخفضة، مما يسمح له بالتبخر عند درجات الحرارة المنخفضة. كما يمكنه التحول بسهولة من الحالة الغازية للسائلة والعكس. وله القدرة العالية على امتصاص الحرارة أثناء التبخر. هذه الخصائص التي تم ذكرها تتيح للمكيف من تبريد الهواء داخل الغرف بسرعة كبيرة وبشكل مستقر.
مكونات دائرة التبريد بالفريون
تعتمد كفاءة غاز الفريون داخل دائرة التبريد على تكامل أربعة عناصر أساسية تعمل بتناغم. كل جزء من المكونات تشكل حلقة أساسية في سلسلة انتقال الحرارة.
ومن هذه المكونات:
الضاغط (Compressor) – القلب النابض للدورة
يسحب الضاغط وسيط التبريد على هيئة بخار الفريون منخفض الضغط من المبخر. ثم يضغطه بقوة ليحوله إلى الحالة الغازية تحت ضغط عالي، ويرفع هذا الضغط درجة حرارة الغاز، ويدفعه نحو المكثف ليبدأ من جديد.
بالتالي يطلق على الضاغط نقطة انطلاقة الدورة في مراحل عمل غاز الفريون.
المكثف (Condenser) – بوابة طرد الحرارة
بعد ضغط الغاز بواسطة الضاغط، يمر الفريون الساخن عبر ملفات المكثف الخارجية. يبدأ المكثف في فقد حرارته بشكل تدريجي عن طريق الهواء المحيط به، والغرض من ذلك هو تحويل الغاز إلى سائل عالي الضغط. ليمر بعدها إلى مرحلة التمدد.
صمام التمدد أو الأنبوبة الشعرية – نقطة التحول الحراري
يمر سائل الفريون عبر صمام التمدد، ليبدأ في خفض ضغطه بشكل مفاجئ، بالتالي تنخفض درجة حرارته نتيجة هذا الانخفاض. ما يهيئ هذا التغير المفاجئ إلى دخول المبخر بقدرة تبريد عالية.
المبخر (Evaporator) – مصدر البرودة الفعلية
يدخل وسيط الفريون البارد ذو الضغط المنخفض عبر أنابيب المبخر، لتبدأ بعدها مرحلة امتصاص حرارة الهواء المحيط أثناء عملية التبخير. ثم يتحول الفريون من الحالة السائلة للحالة الغازية منخفض الضغط، ليعود بعدها للضاغط بهدف عملية تكرار دورة غاز الفريون في دائرة التبريد.
مقال ذو صلة: شرح جدول ضغوط الفريون وكيفية التعامل معه

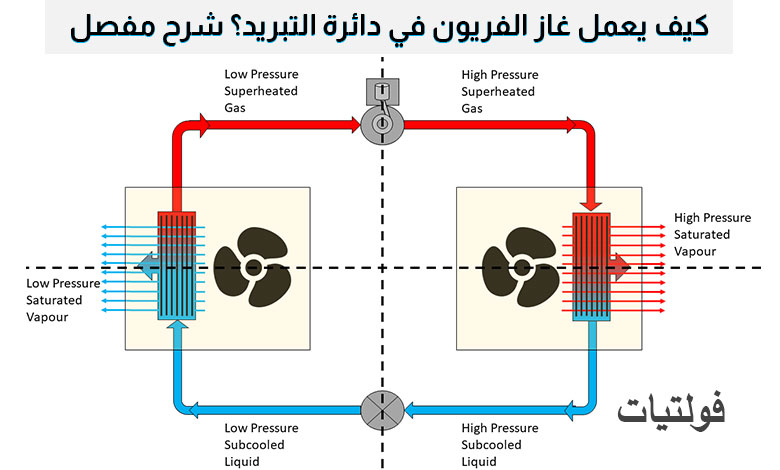

مراحل عمل غاز الفريون داخل دائرة التبريد
تؤدي دورة التبريد وفق تسلسل دقيق يضمن انتقال الحرارة بكفاءة عالية. ويمكن تلخيص ذلك في عدة مراحل مترابطة:
أولاً: مرحلة الضغط
- يخرج الفريون من داخل أنابيب المبخر كبخار بارد منخفض الضغط.
- يدخل الضاغط، ليقوم برفع ضغطه ودرجة حرارته بشكل ملحوظ. بالتالي يتحول إلى الحالة الغازية ذو الضغط العالي ودرجة الحرارة العالية، وبهذا يكون مستعد لطرد الحرارة خارج المكان.
ثانياً: مرحلة التكثيف
- يمر الغاز ذو الحرارة العالية في المكثف الخارجي.
- يفقد حرارته تدريجاً للهواء الخارجي، ثم يتكثف ويتحول من غاز ساخن وضغط عالي إلى سائل ذو عالي الضغط. وهنا يبدأ نظام التبريد بالتخلص الفعلي من الحرارة التي امتصها من الداخل.
ثالثاً: مرحلة التمدد
- يعبر الفريون السائل صمام التمدد.
- ينخفض ضغطه فجأة، وتنخفض درجة حرارته بشكل كبير. ليصبح جاهزاً لدخول المبخر بقدرة عالية على امتصاص الحرارة.
رابعاً: مرحلة التبخر
- يدخل الفريون المبخر الداخلي شديد البرد ومنخفض الضغط.
- يمتص حرارة الهواء المحيط أثناء تبخره، من خلال تبريد الهواء الذي تدفعه مروحة النظام إلى الغرفة. بعد ذلك يعود الغاز للضاغط، وتستمر الدورة في العمل دون توقف.
كيف يعمل الفريون في المكيف ليصنع البرودة؟
لا يصنع وسيط التبريد البرودة بحد ذاته بل وفق آلية نقل الحرارة أو التبادل الحراري. حيث يمتص الحرارة من الهواء الداخلي أثناء التبخر، ثم يطردها خارج المبنى عند التكثيف. هذا الامتصاص الحراري يعد السبب الأولي وراء انخفاض حرارة الهواء.
العوامل المؤثرة في كفاءة غاز الفريون في دائرة التبريد
تعتمد كفاءة نظام دائرة التبريد على عدة عوامل مترابطة، وهذا يعني أن تعطل أحد العناصر قد يضعف من أداء التبريد ويزيد من استهلاك الكهرباء.
كمية شحنة الفريون
أحد أهم العوامل المؤثرة على الأداء الحراري لنظام دائرة التبريد. فإذا حصل نقص في كمية الفريون تقل قدرة الامتصاص الحراري ويضعف التبريد. وإذا زادت، يرتفع الضغط ويشكل حمل زائد على الضاغط.
نظافة المكثف والمبخر
تراكم الأتربة والغبار على ملفات المكثف يشكل عقبة كبيرة تؤدي إلى منع انتقال الحرارة بكفاءة. ما يترتب عليه تراجع أداء النظام.
تدفق الهواء
لكي يعمل النظام بكفاءة يحتاج كل من المبخر والمكثف إلى هواء كافي. حيث أن ضعف المروحة أو حدوث انسداد في الفلاتر يؤديان إلى ارتفاع الضغط والحرارة داخل دورة التبريد.
جودة العزل الحراري
العزل الحراري الجيد يزيد من كفاءة وفعالية التبريد. يذكر أن تسرب الحرارة للغرفة بشكل مستمر، يؤدي إلى عمل المكيف بشكل متواصل ما يؤدي إلى استهلاك طاقة أكثر.
مقال ذو صلة: كيف تحدد ضغط الفريون المناسب للمكيف
تطور أنواع غازات التبريد والجوانب البيئية
استخدم منذ القدم أنظمة مركبات قديمة مثل: CFC وHCFC. حيث أثرت هذه الغازات بدرجة كبيرة في طبقة الأوزون، مما دفع العالم للسعي قدماً في تطوير بدائل أخرى أكثر أماناً.
يذكر أن معظم الأجهزة الحديثة التي تعمل حالياً، تعتمد على HFC مثل R410A وR32. إذ توفر هذه البدائل أداء أفضل وأقل تأثيراً على البيئة.
الخاتمة
غاز الفريون في دائرة التبريد يعد وسيط حراري مثالي لنقل الحرارة من الداخل للخارج عبر دورة ميكانيكية مغلقة ومنظمة. إذ تعتمد هذه الدورة على عدة عمليات مثل الضغط، التكثيف، التمدد، والتبخر، بهدف الحصول على تبريد فعال ومستدام.
عند فهمك لعمل الفريون داخل دورة التبريد، تدرك تماماً أسباب الأعطال الشائعة. فهل سبق لك أن لاحظت ضعف تبريد في مكيفك، وتساءلت عن السبب؟ شاركنا تجربتك أو سؤالك في التعليقات لنناقشها معاً.
