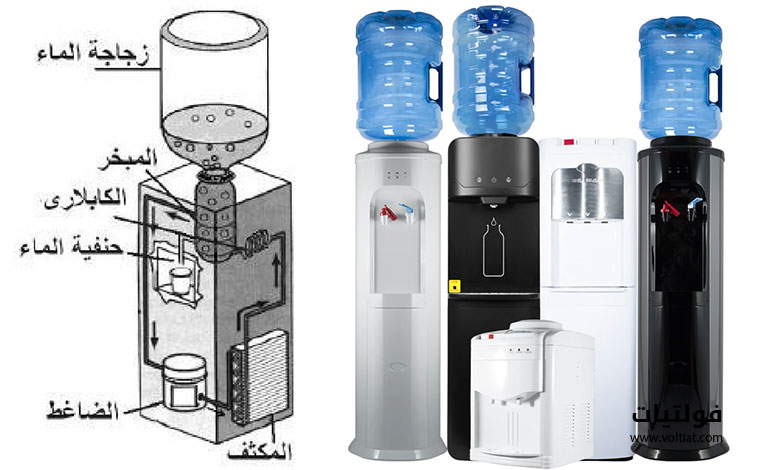

تعتبر دائرة الماء في مبرد المياه من أهم الأجزاء المسؤولة عن تخزين المياه وتبريدها ثم توفيرها للمستخدم عبر الحنفيات. وتختلف طريقة تصميم هذه الدائرة حسب نوع المبرد وطريقة التصنيع، حيث تعتمد بعض الأجهزة على نظام الملف، بينما تستخدم أنواع أخرى نظام الخزان.
في هذا المقال سنتعرف على مكونات دائرة الماء في مبرد المياه، وأنواع خزانات التبريد، وطريقة عمل كل نظام، بالإضافة إلى أهم الملاحظات المتعلقة بصنابير المياه ونظام الصرف.
أنظمة تبريد المياه في مبرد المياه
توجد طريقتان رئيسيتان لتبريد المياه داخل مبردات المياه:
- نظام الملف
- نظام الخزان
ويختلف كل نظام في طريقة انتقال البرودة من دائرة التبريد إلى المياه.
أولاً: نظام الملف في مبرد المياه
يعتمد نظام الملف على استخدام مواسير مياه ذات قطر أكبر قليلًا، حيث يمر الماء بداخلها باتجاه الحنفيات.
يتم لف مواسير المبخر حول هذه المواسير، وتكون مواسير المبخر ذات قطر أصغر. وبذلك تنتقل البرودة من غاز التبريد داخل المبخر إلى مواسير المياه، مما يؤدي إلى انخفاض درجة حرارة الماء قبل وصوله إلى المستخدم.
ويمتاز هذا النظام بأنه يوفر تبريدًا مباشرًا للمياه، كما أنه يستخدم في بعض تصميمات مبردات المياه حسب طريقة التصنيع.
ثانياً: نظام الخزان في مبرد المياه
يعد نظام الخزان من أكثر الأنظمة استخدامًا في مبردات المياه، وينقسم إلى نوعين رئيسيين:
- الخزان المغلق.
- الخزان ذو العوامة.
الخزان المغلق في مبرد المياه
يتكون الخزان المغلق من وعاء مصنوع من النحاس أو الأستانليس Stainless Steel (الفولاذ المقاوم للصدأ)، ويكون محكم الإغلاق لمنع تعرض المياه للعوامل الخارجية.
تُلف مواسير المبخر حول الجزء الخارجي من الخزان، حيث تعمل على تبريد المياه الموجودة بداخله.
ويتميز هذا النظام بسهولة تصنيعه مقارنة بنظام الملف، بالإضافة إلى المحافظة على نظافة المياه بسبب إغلاق الخزان بشكل كامل.
الخزان ذو العوامة في مبرد المياه
يعتبر نظام الخزان ذو العوامة من الأنظمة الأقل جودة، وتقوم بعض الورش الصغيرة بتصنيعه بسبب سهولة تركيبه وانخفاض تكلفته.
يتكون هذا النظام من خزان مفتوح من الأعلى، حيث توضع مواسير المبخر داخل المياه مباشرة لتبريدها.
تخرج المياه من الجزء السفلي للخزان باتجاه الحنفيات، بينما توجد عوامة في الجزء العلوي للتحكم في مستوى الماء داخل الخزان.
فعندما يرتفع مستوى الماء، ترتفع العوامة وتغلق مدخل المياه. أما عند انخفاض مستوى الماء بسبب الاستهلاك، تنخفض العوامة وتسمح بدخول كمية جديدة من المياه إلى الخزان.
عيوب الخزان ذو العوامة
على الرغم من سهولة تصنيع هذا النظام، إلا أن له بعض العيوب، ومنها:
- الخزان غير محكم الغلق، مما يجعل المياه معرضة للأتربة والحشرات.
- احتمال حدوث تسرب للمياه داخل الجهاز عند تعطل العوامة.
- عند استمرار دخول المياه بسبب عطل العوامة، قد يمتلئ الخزان ويفيض الماء داخل جسم المبرد.
حنفيات مبرد المياه وأنواعها
يفضل استخدام الحنفيات التي تعمل بالضغط في مبردات المياه، لأنها تضمن بقاء الحنفية مغلقة عند عدم الاستخدام، مما يمنع تسرب المياه بشكل مستمر.
وفي بعض الأنواع، لا تستخدم الحنفية التقليدية، بل يتم تركيب محبس كهربائي (Solenoid Valve) يعمل بواسطة مفتاح كهربائي موجود في واجهة الجهاز.

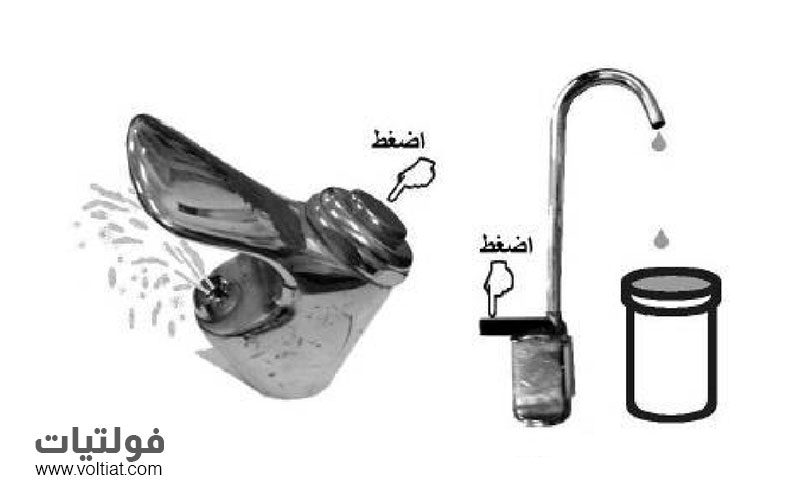

حنفية الكوب والحنفية النافورة
توجد أنواع مختلفة من حنفيات مبردات المياه، ومنها:
حنفية الكوب
تكون فتحتها متجهة إلى الأسفل، وتستخدم لتعبئة الأكواب بالماء.
الحنفية النافورة
تكون فتحتها متجهة إلى الأعلى، وعند الضغط عليها تندفع المياه للأعلى مثل النافورة.
ويستخدم هذا النوع في الأماكن العامة، لأنه يسمح للمستخدم بالشرب مباشرة دون الحاجة إلى لمس الحنفية أو استخدام كوب، خصوصًا عندما تكون اليد غير نظيفة.
ملاحظات مهمة حول دائرة الماء في مبرد المياه
- قد يحتوي مبرد المياه على حنفية واحدة أو أكثر حسب حجم الجهاز وتصميمه.
- في بعض أنواع مبردات المياه، لا يخرج الماء من الصنبور إلا بعد وصوله إلى درجة برودة مناسبة. ويحدث ذلك لمنع استمرار عمل الضاغط لفترة طويلة أثناء سحب المياه غير المبردة.
- يتم التحكم في هذه العملية بواسطة محبس كهربائي Solenoid Valve يغلق دائرة الماء حتى تصل المياه إلى درجة الحرارة المطلوبة.
- بعض مبردات المياه تستخدم زجاجة مياه معدنية كبيرة يتم تركيبها أعلى الجهاز، حيث تنزل المياه من الزجاجة إلى دائرة التبريد ثم تصل إلى الحنفيات.
- مبرد المياه الذي يحتوي على حنفية زرقاء للماء البارد وأخرى حمراء للماء الساخن يحتوي على خزان صغير مزود بسخان كهربائي لتسخين المياه. ولا توجد علاقة بين دائرة الماء الساخن ودائرة الماء البارد.
نظام صرف الماء في مبرد المياه
يحتوي كل مبرد مياه على حوض أسفل الحنفيات لتجميع قطرات المياه المتساقطة أثناء الاستخدام.
في الأنواع الصغيرة، يقوم المستخدم بإزالة الحوض وتفريغ المياه ثم إعادة تركيبه مرة أخرى.
أما في الأنواع الكبيرة، فيتم تجهيز الحوض بفتحة صرف متصلة بماسورة أو خرطوم يتم توصيله إلى أقرب نقطة صرف.
الاستفادة من برودة ماسورة صرف مبرد المياه
نظرًا لأن ماسورة الصرف تكون باردة بسبب مرور المياه المبردة بداخلها، يمكن الاستفادة من هذه البرودة في بعض التصميمات.
يتم ذلك عن طريق لف ماسورة المياه الداخلة إلى الجهاز حول ماسورة الصرف، حيث تحصل المياه الداخلة على تبريد مبدئي قبل دخولها إلى خزان التبريد.
وبذلك تقل كمية الطاقة المطلوبة للوصول إلى درجة حرارة المياه النهائية.
مقارنة بين أنظمة دائرة الماء في مبرد المياه
| النظام | المميزات | العيوب |
|---|---|---|
| نظام الملف | تبريد مباشر للمياه | يحتاج إلى تصميم دقيق |
| الخزان المغلق | يحافظ على نظافة المياه وسهل التصنيع | يحتاج إلى إحكام جيد |
| الخزان ذو العوامة | منخفض التكلفة وسهل التنفيذ | معرض للتلوث وتسرب المياه |
خلاصة
تختلف دائرة الماء في مبرد المياه حسب نوع الجهاز وطريقة تصنيعه، إلا أن الهدف الأساسي لجميع الأنظمة هو توفير مياه باردة ونظيفة بشكل مستمر. ويعتبر نظام الخزان المغلق من الأنظمة الأفضل بسبب قدرته على حماية المياه من التلوث وتقليل احتمالية حدوث مشاكل التسرب.
أما نظام العوامة، فعلى الرغم من سهولة تصنيعه، إلا أنه يحتاج إلى متابعة وصيانة مستمرة لتجنب مشاكل ارتفاع مستوى المياه أو دخول الشوائب إلى الخزان.
مقال ذو صلة: شحن ثلاجة مبرد المياه خطوة بخطوة وأهم التجهيزات
الأسئلة الشائعة حول دائرة الماء في مبرد المياه
تستخدم مبردات المياه نظامين رئيسيين لتبريد المياه، وهما نظام الملف ونظام الخزان. ويختلف كل نظام في طريقة انتقال البرودة من المبخر إلى المياه.
الخزان المغلق يكون محكم الإغلاق ومصنوعًا غالبًا من النحاس أو الأستانليس، مما يساعد على حماية المياه من التلوث. أما الخزان ذو العوامة فهو خزان مفتوح يحتوي على عوامة للتحكم في مستوى الماء، لكنه أكثر عرضة لدخول الأتربة وحدوث مشاكل التسرب.
يستخدم المحبس الكهربائي للتحكم في تدفق المياه، حيث يمنع خروج الماء قبل وصوله إلى درجة البرودة المطلوبة، كما يساعد على تقليل استمرار عمل الضاغط أثناء سحب المياه غير المبردة.
يتم تجميع قطرات المياه المتساقطة من الحنفيات داخل حوض أسفل الجهاز، وفي بعض الأنواع يتم توصيل الحوض بماسورة أو خرطوم صرف لتصريف المياه إلى أقرب نقطة صرف. كما يمكن الاستفادة من برودة ماسورة الصرف في تبريد المياه الداخلة إلى الجهاز بشكل مبدئي.
