تعد إعادة لف المحركات الكهربائية من أعمال الصيانة التي تتطلب دقة في التصميم والتنفيذ. فالهدف ليس استبدال الأسلاك التالفة فقط، بل الحفاظ على الخصائص الكهربائية والحرارية والميكانيكية للمحرك.
وتبدأ العملية بتوثيق بيانات اللف القديم، ثم فحص المحرك والقلب الحديدي، وتصنيع الملفات الجديدة وفق التصميم المناسب. بعد ذلك تُجرى اختبارات العزل والمقاومة والتشغيل للتأكد من سلامة المحرك.
تنطبق هذه المبادئ بشكل خاص على المحركات الحثية، ومنها المحركات ثلاثية الطور. ومع ذلك، تختلف بعض التفاصيل حسب نوع المحرك وتصميمه وطريقة اللف وظروف التشغيل.
وتُعد مطابقة التصميم الأصلي من أهم مبادئ إعادة اللف، مع إمكانية تحسين بعض العناصر عندما يكون ذلك مدروسًا ولا يؤثر في الخصائص الأساسية للمحرك.
ما المقصود بإعادة لف المحركات الكهربائية؟
إعادة لف المحرك الكهربائي هي عملية إزالة الملفات القديمة واستبدالها بملفات جديدة عند تعرضها للتلف أو الاحتراق أو انخفاض مستوى العزل.
ولا تقتصر العملية على تركيب أسلاك جديدة. إذ يجب تحديد عدد اللفات، ومساحة مقطع الموصل، وخطوة الملف، وطريقة التوصيل، ونظام العزل، وأبعاد نهايات الملفات.
لذلك فإن نجاح عملية إعادة اللف يعتمد على الحفاظ على التصميم الكهربائي والحراري الأصلي، وليس على تشغيل المحرك بعد تركيب الملفات فقط.
ما أهم قواعد إعادة لف المحركات الكهربائية؟
توجد مجموعة من القواعد الأساسية التي تساعد على الحفاظ على أداء المحرك بعد إعادة اللف.
الحفاظ على عدد اللفات ومعامل اللف
يعتمد الجهد المستحث في ملفات المحرك على عدد اللفات والتردد والتدفق المغناطيسي ومعامل اللف. ويمكن التعبير عن العلاقة بصورة مبسطة كما يلي:
E ∝ 4.44 × f × N × Φ × kᵥ
حيث:
- E: الجهد المستحث.
- f: التردد.
- N: عدد اللفات المتسلسلة لكل طور.
- Φ: التدفق المغناطيسي لكل قطب.
- kᵥ: معامل اللف.
ويتأثر معامل اللف بمعامل التوزيع ومعامل الخطوة:
kᵥ = kᵈ × kᵖ
وعند ثبات الجهد والتردد، يجب اختيار عدد اللفات ومعامل اللف بطريقة تحافظ على التدفق المغناطيسي ضمن الحدود التصميمية للمحرك.
لذلك لا يُنصح بتغيير عدد اللفات بشكل عشوائي. فالزيادة أو النقصان غير المدروس قد يغير كثافة التدفق والتيار ودرجة حرارة الملفات.
اختيار مساحة مقطع السلك
يجب اختيار مساحة مقطع الموصل بما يتناسب مع تيار المحرك وكثافة التيار ومساحة المجاري المتاحة.
ويُفضل الحفاظ على مساحة النحاس الأصلية عند إعادة اللف، ما لم يتطلب التصميم الجديد تعديلها. كما يجب مراعاة مساحة العزل ومعامل ملء المجرى.
زيادة مساحة السلك ليست دائمًا ممكنة؛ لأن زيادة قطر الموصل قد تجعل إدخال الملفات صعبًا أو تقلل المساحة المتاحة للعزل.
الحفاظ على طول نهايات الملفات
يجب أن تكون نهايات الملفات قريبة من أبعاد التصميم الأصلي. وتؤدي الزيادة غير الضرورية في طولها إلى زيادة طول الموصل ومقاومة الملفات.
وبالتالي يمكن أن يرتفع فقد النحاس الناتج عن المقاومة، كما قد تتأثر عملية التبريد داخل المحرك.
لذلك يجب تشكيل نهايات الملفات بشكل منظم ومدعوم، مع الحفاظ على الخلوص المناسب بينها وبين الدوار والأجزاء الميكانيكية.
مطابقة طريقة اللف الأصلية
يجب توثيق نوع اللف قبل إزالة الملفات القديمة، ومن ذلك:
- عدد المجاري.
- عدد الأقطاب.
- عدد مجموعات الملفات.
- عدد اللفات لكل ملف.
- خطوة الملف.
- عدد المسارات المتوازية.
- طريقة توصيل الأطوار.
- نوع اللف أحادي الطبقة أو مزدوج الطبقة.
- نوع اللف المتحد المركز أو المتراكب.
- شكل نهايات الملفات.
يساعد ذلك على إعادة بناء اللف وفق التصميم الصحيح بدل الاعتماد على التخمين.
الحفاظ على معامل ملء المجاري
يجب ألا تتجاوز مساحة النحاس والعزل قدرة المجرى على استيعاب الملفات.
وفي الوقت نفسه، يجب تجنب ملء المجرى بشكل مبالغ فيه؛ لأن ذلك قد يصعب إدخال الملفات ويؤثر في العزل والتبريد.
لذلك يجب تحقيق توازن بين كمية النحاس ومساحة العزل وسهولة التصنيع.
اختيار نظام العزل المناسب
يجب أن يتوافق نظام العزل مع الفئة الحرارية وظروف تشغيل المحرك.
وقد تستخدم مواد عزل مختلفة، مثل بطانات المجاري وعوازل الأطوار والأسافين والمواد العازلة المطلية بالمينا.
ولا يعني استخدام مادة ذات فئة حرارية أعلى أن المحرك يستطيع العمل تلقائيًا عند درجة حرارة أعلى. فالحد الحراري يعتمد على نظام المحرك بالكامل، بما في ذلك الملفات والقلب الحديدي والتبريد.
كما يجب التأكد من توافق مواد العزل والورنيش أو الراتنج المستخدم في عملية التشريب.
كيف يتغير عدد اللفات عند تغيير الجهد أو التردد؟
عند تغيير جهد أو تردد تشغيل المحرك، يمكن استخدام العلاقة التالية كتقدير أولي:
N₂ = N₁ × (V₂ / V₁) × (f₁ / f₂)
حيث:
- N₁: عدد اللفات الأصلي.
- N₂: عدد اللفات الجديد.
- V₁: الجهد الأصلي.
- V₂: الجهد الجديد.
- f₁: التردد الأصلي.
- f₂: التردد الجديد.
تعتمد هذه العلاقة على الحفاظ على نسبة الجهد إلى التردد بصورة تقريبية.
لكنها لا تكفي وحدها لإعادة تصميم المحرك. فعند تغيير الجهد أو التردد يجب التحقق أيضًا من التدفق المغناطيسي والتيار والفقد الحديدي والحرارة والتبريد وظروف التشغيل.
لذلك ينبغي إجراء الحسابات الهندسية المناسبة قبل تنفيذ أي تغيير في تصميم اللف.

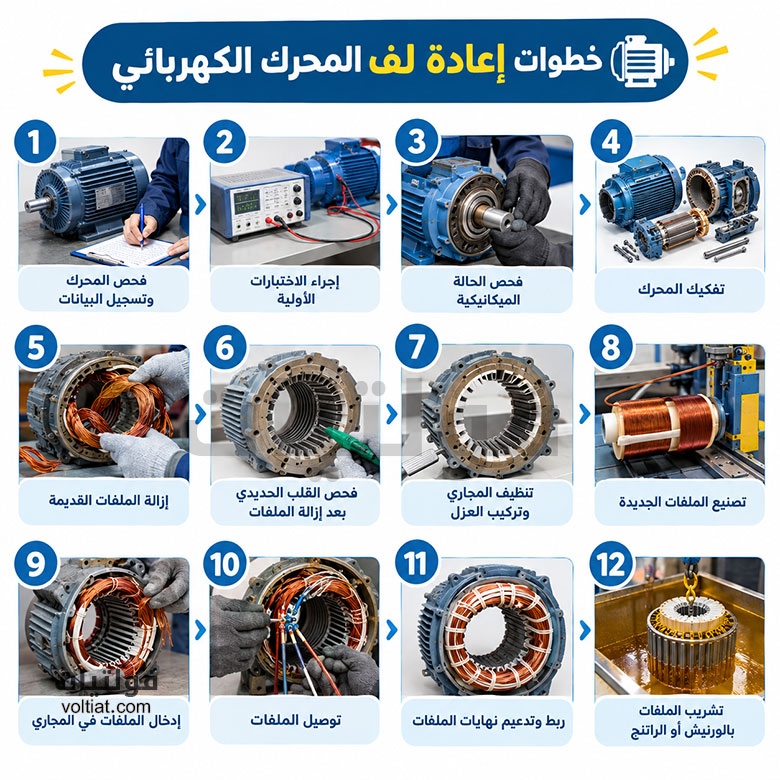

ما خطوات إعادة لف المحرك الكهربائي؟
تحتاج عملية إعادة لف المحرك إلى تسلسل منظم يبدأ بالتوثيق والفحص وينتهي بالاختبارات والتشغيل.
1. فحص المحرك وتسجيل البيانات
تُعد هذه المرحلة من أهم مراحل إعادة لف المحرك.
يجب تسجيل بيانات لوحة المحرك، ومنها:
- الجهد.
- التيار.
- القدرة.
- السرعة.
- التردد.
- الفئة الحرارية.
- طريقة التوصيل.
كما يجب توثيق بيانات اللف القديم قبل إزالته.
ويشمل ذلك عدد المجاري والأقطاب وعدد اللفات في كل ملف ومقاس السلك وعدد الموصلات المتوازية وخطوة الملف وأبعاد نهايات الملفات.
ومن المفيد تصوير اللف قبل التفكيك وتسجيل مخطط التوصيلات واتجاهاتها.
2. إجراء الاختبارات الأولية
يجب إجراء الاختبارات المناسبة قبل إزالة اللف القديم، مثل اختبار مقاومة العزل ومقاومة الملفات.
ويمكن إجراء اختبار القلب الحديدي عند توفر المعدات المناسبة، بهدف تسجيل حالته قبل عملية إزالة الملفات.
كما يمكن استخدام اختبار Surge عند توفر المعدات والخبرة اللازمة.
تساعد هذه القياسات في مقارنة حالة المحرك قبل وبعد إعادة اللف.
3. فحص الحالة الميكانيكية
يجب فحص المحامل وعمود الدوران والدوار والفجوة الهوائية والأغطية والمروحة.
كما ينبغي البحث عن آثار الاحتكاك أو ارتفاع الحرارة أو الاهتزاز أو التلف الميكانيكي.
فإعادة لف الملفات لن تحل مشكلة ميكانيكية موجودة في المحرك.
4. تفكيك المحرك
يُفكك المحرك بعناية بعد فصل التغذية وتأمينه.
تُزال المروحة والأغطية وصندوق التوصيل والمحامل حسب تصميم المحرك.
ثم يُخرج الدوار من العضو الثابت مع تجنب إتلاف القلب الحديدي أو الأسطح الميكانيكية.
ومن الأفضل وضع علامات على الأجزاء وتوثيق اتجاهاتها أثناء التفكيك.
5. إزالة الملفات القديمة
يمكن إزالة الملفات باستخدام طرق حرارية أو ميكانيكية مناسبة لنوع المحرك والقلب الحديدي.
عند استخدام الفرن، يجب التحكم في درجة الحرارة ومراقبة درجة حرارة القلب الحديدي نفسه.
وتشير ممارسات EASA إلى نحو 360°C (680°F) كحد إرشادي شائع لدرجة حرارة القلب في الحالة المعتادة، مع ضرورة مراعاة نوع الصفائح وتعليمات الشركة المصنعة.
ولا ينبغي التعامل مع هذه القيمة باعتبارها حدًا مطلقًا لجميع أنواع القلوب الحديدية.
بعد إزالة الملفات، تُقطع التوصيلات وتُنظف بقايا العزل والورنيش دون إتلاف الصفائح.
6. فحص القلب الحديدي بعد إزالة الملفات
يجب فحص القلب الحديدي بعد إزالة الملفات للكشف عن التلف أو المناطق الساخنة أو زيادة فقد القلب.
ومن المفيد مقارنة نتائج هذا الفحص بالقياسات التي تم تسجيلها قبل إزالة الملفات.
إذا ظهرت مناطق ساخنة أو تلف في الصفائح، فيجب معالجة المشكلة قبل تركيب الملفات الجديدة.
7. تنظيف المجاري وتركيب العزل
تُنظف المجاري من بقايا العزل والورنيش والمواد الغريبة.
ويجب إزالة النتوءات المعدنية التي يمكن أن تتسبب في تلف عزل السلك.
بعد ذلك تُركب بطانات المجاري المناسبة، مثل DMD أو NMN أو مواد أخرى وفق تصميم المحرك ونظام العزل المستخدم.
كما يمكن تركيب عوازل الأطوار والفواصل والأسافين حسب تصميم اللف.
ويجب أن تكون جميع مواد العزل متوافقة مع الراتنج أو الورنيش المستخدم في عملية التشريب.
8. تصنيع الملفات الجديدة
تُصنع الملفات وفق البيانات التي تم تسجيلها قبل إزالة اللف.
ويجب ضبط:
- عدد اللفات.
- مقاس السلك.
- عدد الموصلات المتوازية.
- خطوة الملف.
- شكل الملف.
- متوسط طول اللفة.
- أبعاد نهايات الملفات.
يمكن استخدام قوالب أو آلات لف مناسبة للمحافظة على أبعاد الملفات وشكلها.
ويجب الحفاظ على شد مناسب للسلك أثناء اللف لتجنب تشوه الملفات أو تلف العزل.
9. إدخال الملفات في المجاري
تُدخل الملفات وفق ترتيب المجموعات والأقطاب واتجاهاتها الصحيحة.
ويجب استخدام أدوات مناسبة لتثبيت الملفات دون إتلاف طبقة العزل.
كما يجب المحافظة على أبعاد نهايات الملفات وعدم السماح لها بالاقتراب من الدوار أو الأجزاء المتحركة.
بعد إدخال الملفات، تُركب الأسافين ووسائل التثبيت المناسبة.
10. توصيل الملفات
تُوصل مجموعات الملفات وفق مخطط التصميم الأصلي.
ويجب التأكد من:
- قطبية الملفات.
- تسلسل الأطوار.
- عدد المسارات المتوازية.
- توصيل النجمة أو الدلتا.
- عزل نقاط التوصيل.
كما يجب استخدام أسلاك توصيل مناسبة من حيث مساحة المقطع وفئة العزل.
ويجب اختبار التوصيلات قبل الانتقال إلى مرحلة التشريب.
11. ربط وتدعيم نهايات الملفات
تحتاج نهايات الملفات إلى ربط وتدعيم مناسب لمقاومة الاهتزاز والقوى الكهرومغناطيسية أثناء التشغيل.
ويجب تشكيلها بحيث تحافظ على الخلوص المناسب حول الدوار والمروحة والأغطية.
كما ينبغي تجنب زيادة طول النهايات دون حاجة، لأن ذلك يزيد كمية النحاس ومقاومة الملفات.
12. تشريب الملفات بالورنيش أو الراتنج
يمكن استخدام طرق مختلفة لتشريب الملفات، مثل:
- Dip-and-Bake.
- Trickle.
- VPI.
ويعتمد اختيار الطريقة على نوع المحرك وتصميم الملفات ومتطلبات نظام العزل.
بعد التشريب، يجب إجراء عملية المعالجة الحرارية وفق تعليمات الشركة المصنعة للراتنج أو الورنيش.
وتساعد عملية التشريب الجيدة على تثبيت الملفات وتقليل الاهتزاز وتحسين العزل والحماية الميكانيكية.
ما الاختبارات اللازمة بعد إعادة لف المحرك؟
تُعد الاختبارات النهائية مرحلة أساسية قبل إعادة المحرك إلى الخدمة.
اختبار مقاومة العزل
يُستخدم جهاز Megger لقياس مقاومة العزل بين الملفات والأرضي وفق إجراءات الاختبار المناسبة.
ويجب تقييم النتيجة وفق نوع المحرك ودرجة حرارته وحالة العزل، وليس الاعتماد على رقم واحد لجميع المحركات.
اختبار مقاومة الملفات
تُقاس مقاومة ملفات الأطوار وتُقارن بينها.
تشير ممارسات AR100 إلى حدود لعدم الاتزان تعتمد على نوع اللف. ومن القيم الإرشادية الشائعة 2% من المتوسط للملفات العشوائية و1% للملفات المشكلة، مع وجود حالات خاصة لبعض تصميمات اللف.
لذلك يجب تفسير النتيجة وفق نوع المحرك واللف المستخدم.
اختبار Surge
يساعد اختبار Surge على اكتشاف بعض مشاكل العزل بين اللفات.
ويجب اختيار جهد الاختبار وطريقته وفق نوع اللف والمواصفات المناسبة للمحرك.
ولا ينبغي اعتبار اختبار Surge بديلًا عن اختبار العزل أو Hipot.
اختبار Hipot
يُستخدم اختبار Hipot للتحقق من قدرة نظام العزل على تحمل الجهد المطبق بين الملفات والأجزاء المناسبة.
ويجب تحديد جهد الاختبار وفق نوع المحرك ونظام العزل والمعيار المعتمد.
وفي بعض حالات الاختبار بعد إعادة اللف، تتضمن ممارسات AR100 استخدام مستوى أقل من اختبار المصنع الأصلي. لذلك يجب عدم تطبيق جهد اختبار موحد على جميع المحركات.
اختبار القلب الحديدي
يمكن إجراء اختبار فقد القلب عند الحاجة أو عند الاشتباه في وجود تلف نتيجة عملية إزالة الملفات.
وتساعد مقارنة النتائج قبل وبعد إزالة اللف على اكتشاف التغيرات غير المرغوبة في القلب الحديدي.
اختبار التشغيل
بعد إعادة التجميع، يمكن تشغيل المحرك بدون حمل أولًا عند توفر ظروف الاختبار المناسبة.
ثم تُراقب التيارات والاهتزاز ودرجة الحرارة والأصوات غير الطبيعية.
ويمكن إجراء اختبار تحت الحمل عندما تكون معدات الاختبار وظروف التشغيل متاحة.
هل تؤثر إعادة لف المحرك في كفاءته؟
لا تعني إعادة لف المحرك بالضرورة انخفاض كفاءته.
لكن الأخطاء في عدد اللفات أو مساحة النحاس أو طول نهايات الملفات أو نظام العزل قد تؤدي إلى زيادة الفقد وارتفاع درجة الحرارة.
لذلك تساعد عملية التوثيق الدقيقة واستخدام مواد مناسبة واختبار القلب الحديدي والمحافظة على تصميم اللف في تقليل احتمال انخفاض الكفاءة.
وتزداد أهمية ذلك عند التعامل مع المحركات عالية الكفاءة، مثل محركات IE3 وIE4.
إعادة لف المحركات التي تعمل مع الإنفرتر VFD
تحتاج المحركات التي تعمل مع محركات التردد المتغير VFD إلى عناية إضافية عند اختيار نظام العزل.
فالإنفرتر قد ينتج نبضات جهد سريعة يمكن أن ترفع الإجهاد الكهربائي على عزل الملفات.
لذلك يجب مراعاة نوع نظام العزل وطريقة تشغيل المحرك وطول كابل التغذية وخصائص الإنفرتر.
وفي بعض التطبيقات يجب أيضًا الانتباه إلى التيارات الكهربائية في المحامل والحاجة إلى وسائل حماية مناسبة.
لذلك لا يُفضل التعامل مع إعادة لف محرك VFD بالطريقة نفسها دون تقييم ظروف تشغيله.
هل يجب نسخ اللف القديم عند إعادة لف المحرك؟
يُعد توثيق اللف القديم ونسخه بدقة من الطرق المهمة للحفاظ على خصائص المحرك، خصوصًا عندما يكون المحرك سليم التصميم قبل حدوث العطل.
لكن نسخ اللف القديم ليس ضمانًا كافيًا إذا كان اللف السابق قد تم تنفيذه بطريقة خاطئة.
لذلك يجب مقارنة البيانات المسجلة مع لوحة المحرك وتصميمه والمعلومات الفنية المتاحة قبل تصنيع الملفات الجديدة.
ما الأخطاء الشائعة عند إعادة لف المحركات الكهربائية؟
هناك أخطاء يمكن أن تؤثر بشكل مباشر في أداء المحرك بعد إعادة اللف، ومنها:
- تغيير عدد اللفات دون حساب.
- استخدام سلك بمساحة غير مناسبة.
- زيادة طول نهايات الملفات.
- إهمال فحص القلب الحديدي.
- إتلاف عزل المجاري أثناء إدخال الملفات.
- توصيل الأطوار بطريقة غير صحيحة.
- عدم توثيق اللف القديم.
- استخدام مواد عزل غير متوافقة.
- إهمال اختبار مقاومة العزل.
- تشغيل المحرك قبل إجراء الاختبارات النهائية.
- استخدام نفس طريقة اللف دون التأكد من صحة التصميم السابق.
متى تحتاج إلى ورشة متخصصة لإعادة لف المحرك؟
يمكن تنفيذ بعض أعمال إعادة اللف على المحركات الصغيرة لدى فني مؤهل يمتلك الأدوات والخبرة المناسبة.
لكن المحركات الكبيرة أو عالية الكفاءة أو التي تعمل في ظروف حساسة تحتاج إلى إجراءات أكثر دقة.
وتزداد أهمية الاستعانة بورشة متخصصة عند التعامل مع:
- المحركات ذات القدرة العالية.
- المحركات عالية الكفاءة.
- المحركات التي تعمل مع VFD.
- المحركات ذات الملفات المشكلة Form-Wound.
- المحركات المستخدمة في المناطق الخطرة.
- المحركات التي تتطلب اختبارات متقدمة.
كما يجب التعامل بحذر خاص مع المحركات المقاومة للانفجار والمعدات المستخدمة في المناطق الخطرة، لأن أي تعديل قد يؤثر في الاعتماد والشهادة الخاصة بالمعدة.
قواعد السلامة عند إعادة لف المحركات
يجب فصل مصدر الطاقة وتأمين المحرك قبل بدء العمل.
كما يجب استخدام معدات الوقاية الشخصية المناسبة أثناء التفكيك وإزالة الملفات واستخدام الأفران والمواد الكيميائية.
وعند استخدام الحرارة لإزالة الملفات، يجب التحكم في درجة حرارة القلب الحديدي ومراقبتها باستمرار.
كما ينبغي الحفاظ على مكان العمل نظيفًا ومنظمًا وخاليًا من المواد الموصلة أو الملوثات التي قد تؤثر في نظام العزل.
الخلاصة
تعتمد قواعد إعادة لف المحركات الكهربائية على الحفاظ على خصائص التصميم الأصلي قدر الإمكان، مع استخدام مواد عزل وموصلات مناسبة وإجراء الاختبارات اللازمة قبل إعادة المحرك إلى الخدمة.
وتبدأ العملية الصحيحة بتوثيق اللف القديم وفحص المحرك والقلب الحديدي، ثم تصنيع الملفات وتركيبها وتوصيلها وتشريبها واختبارها.
ولا يكفي أن يعمل المحرك بعد إعادة اللف؛ بل يجب التأكد من أن التيار والعزل والحرارة والاهتزاز والأداء تتوافق مع متطلبات التصميم والتشغيل.
إذا كنت تتعامل مع محرك كهربائي يحتاج إلى إعادة لف، فهل تعرف أهم البيانات التي يجب تسجيلها قبل إزالة الملفات القديمة؟
أسئلة شائعة حول إعادة لف المحركات الكهربائية
هي عملية إزالة الملفات القديمة وتركيب ملفات جديدة مع الحفاظ على الخصائص الكهربائية والحرارية والميكانيكية للمحرك قدر الإمكان.
يُحدد عدد اللفات من بيانات اللف الأصلي وتصميم المحرك والجهد والتردد وعدد الأقطاب وطريقة توزيع الملفات. ولا يُنصح بتحديده بالتخمين.
ليس بالضرورة. يمكن الحفاظ على الكفاءة عند تنفيذ عملية إعادة اللف وفق التصميم الصحيح، بينما قد تؤدي الأخطاء في اللف أو النحاس أو العزل إلى زيادة الفقد.
تشمل الاختبارات المناسبة مقاومة العزل ومقاومة الملفات واختبار Surge وHipot وفحص القلب الحديدي واختبار التشغيل، حسب نوع المحرك ومتطلبات الصيانة.
يمكن تصميم اللف لجهد مختلف في بعض الحالات، لكن ذلك يتطلب إعادة حساب عدد اللفات ومساحة الموصل والتحقق من التدفق المغناطيسي والتيار والحرارة وظروف التشغيل.
