كيف تعرف أن المشكلة في ملفات المحرك الكهربائي وليست في الحمل أو المحامل أو مصدر التغذية؟ تظهر بعض العلامات التي قد تشير إلى تلف الملفات، مثل ارتفاع الحرارة، وزيادة التيار، ورائحة الاحتراق، وفصل وسائل الحماية. ومع ذلك، لا تكفي الأعراض وحدها لتأكيد العطل.
يمكن التأكد من حالة ملفات المحرك من خلال الفحص البصري والاختبارات الكهربائية، مثل قياس مقاومة الملفات واختبار مقاومة العزل باستخدام جهاز الميغر. وقد تتطلب بعض الأعطال اختبارات متقدمة للكشف عنها، خاصةً القصر بين اللفات.
تنبيه للسلامة: افصل المحرك تمامًا عن مصدر الطاقة قبل إجراء أي اختبار، وتأكد من عدم وجود جهد كهربائي، وفرّغ المكثفات في المحركات التي تحتوي عليها. يجب أن ينفذ اختبارات الجهد والميغر شخص مؤهل، لأن الجهد المستخدم في هذه الاختبارات قد يكون خطيرًا.

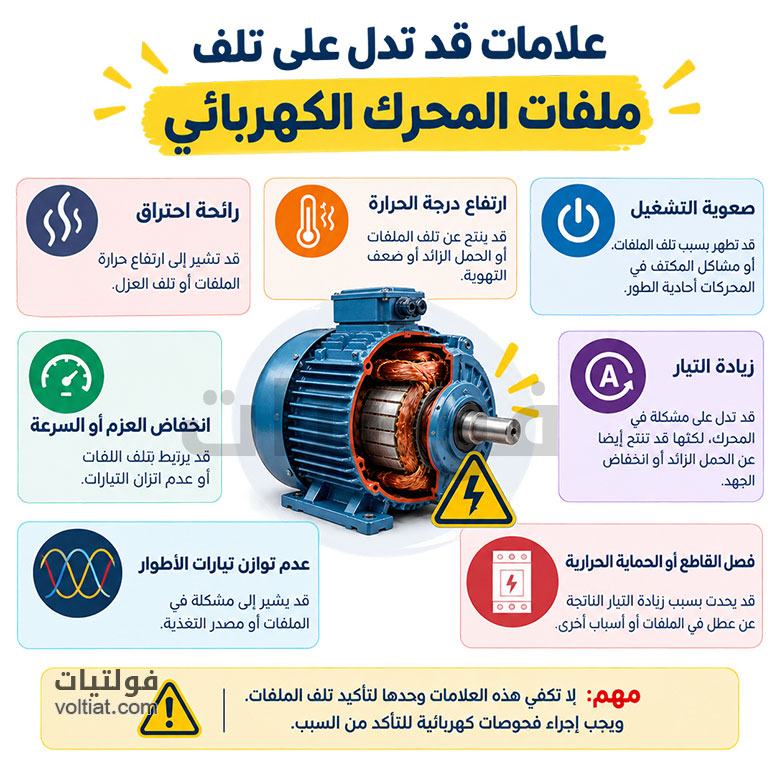

ما علامات تلف ملفات المحرك الكهربائي؟
يمكن أن تظهر عدة أعراض عند حدوث مشكلة في ملفات المحرك، ولكن هذه الأعراض لا تعني بالضرورة أن الملفات تالفة. ومن أبرزها:
رائحة احتراق
قد تشير رائحة العزل أو الورنيش المحترق إلى ارتفاع حرارة الملفات أو تعرض العزل للتلف.
وفي بعض الحالات، قد يظهر دخان أو تغير واضح في لون العزل، وهي علامات تستدعي إيقاف المحرك وفحصه.
ارتفاع درجة حرارة المحرك
قد ترتفع درجة حرارة جسم المحرك أو تظهر مناطق ساخنة بشكل غير طبيعي.
يمكن أن يحدث ذلك بسبب تلف الملفات، ولكنه قد ينتج أيضًا عن:
- الحمل الزائد.
- انخفاض أو ارتفاع الجهد.
- عدم اتزان الجهد بين الأطوار.
- ضعف التهوية.
- تراكم الأوساخ.
- مشاكل المحامل.
- تكرار عمليات التشغيل والإيقاف.
لذلك لا يمكن الاعتماد على ارتفاع الحرارة وحده لتشخيص تلف الملفات.
صعوبة تشغيل المحرك
قد تظهر المشكلة على شكل عدم قدرة المحرك على بدء الدوران أو صدور صوت طنين دون دوران.
في المحركات أحادية الطور، يمكن أن ترتبط هذه المشكلة أيضًا بالمكثف أو دائرة بدء التشغيل، لذلك يجب فحص هذه الأجزاء قبل الحكم على الملفات.
انخفاض العزم أو سرعة المحرك
قد يؤدي تلف بعض اللفات أو حدوث عدم اتزان في التيارات إلى انخفاض أداء المحرك.
لكن انخفاض السرعة أو العزم قد يكون أيضًا نتيجة زيادة الحمل أو انخفاض الجهد أو وجود مشكلة في منظومة التحكم.
زيادة التيار
يمكن أن يكون سحب تيار أعلى من الطبيعي مؤشرًا على وجود مشكلة في المحرك، خصوصًا إذا كان الحمل وظروف التشغيل لم تتغير.
ومع ذلك، قد يحدث ارتفاع التيار بسبب الحمل الزائد أو انخفاض الجهد أو عدم اتزان الجهد، لذلك يجب مقارنة التيار بين الأطوار وقياس الجهد أثناء التشغيل.
عدم توازن تيارات الأطوار
في المحركات ثلاثية الأطوار، يمكن أن يشير الاختلاف الملحوظ بين تيارات الأطوار إلى وجود مشكلة في الملفات.
لكن يجب فحص الجهد بين الأطوار أيضًا، لأن عدم اتزان الجهد يمكن أن يؤدي بدوره إلى عدم اتزان التيار وارتفاع درجة حرارة المحرك.
فصل القاطع أو الحماية الحرارية
قد يؤدي وجود عطل في الملفات إلى زيادة التيار وتشغيل الحماية.
لكن فصل القاطع أو المرحل الحراري لا يعني تلقائيًا أن الملفات تالفة؛ فقد يكون السبب حملًا زائدًا أو قصرًا في الكابل أو مشكلة في مصدر التغذية. للتعرف أكثر عن فصل القاطع الكهربائي اقرأ ما هي أسباب فصل القاطع الكهربائي؟.
الفحص البصري لملفات المحرك
بعد فصل المحرك وتأمين الدائرة، يمكن إجراء فحص بصري إذا كان الوصول إلى الملفات آمنًا ومناسبًا.
ابحث عن العلامات التالية:
- تغير لون الملفات أو العزل.
- آثار احتراق أو ارتفاع حرارة.
- ذوبان أو تشقق العزل.
- وجود نحاس مكشوف.
- تلف الأسلاك والوصلات.
- وجود زيت أو ماء أو رطوبة.
- تراكم الغبار أو الأوساخ الموصلة.
- وجود آثار تفحم موضعية.
- تلف الورنيش أو تقشره.
قد يشير السواد أو الاحتراق الموضعي في جزء من الملفات إلى تعرض ذلك الجزء لحرارة أو تيار غير طبيعي.
ومع ذلك، لا يمكن الاعتماد على المظهر الخارجي وحده لتحديد حالة الملفات؛ فقد توجد أعطال داخلية بين اللفات دون ظهور علامات واضحة.
مقال ذو صلة: كيفية فحص المحرك الكهربائي قبل التشغيل؟ خطوات عملية
اختبار مقاومة ملفات المحرك باستخدام جهاز القياس المتعدد
يستخدم جهاز القياس المتعدد لقياس مقاومة ملفات المحرك والتحقق من وجود انقطاع واضح أو اختلاف كبير بين الملفات.
يجب فصل المحرك تمامًا عن مصدر الطاقة وأي جهاز إلكتروني متصل به، مثل محول التردد المتغير (VFD).
اختبار المحرك ثلاثي الأطوار
في المحرك ثلاثي الأطوار، يمكن قياس المقاومة بين أطراف الملفات، مثل:
- T1 – T2
- T2 – T3
- T3 – T1
يجب أن تكون القراءات متقاربة ومتوازنة عند إجراء القياس بالطريقة نفسها وتحت ظروف متشابهة.
لا توجد قيمة مقاومة واحدة تصلح لجميع المحركات؛ إذ تعتمد المقاومة على قدرة المحرك وتصميمه ودرجة حرارته ونوع الملفات.
لذلك فإن بيانات الشركة المصنعة هي المرجع الأفضل عند توفرها.
ماذا تعني النتائج؟
قراءة OL أو مقاومة لا نهائية:
قد تشير إلى وجود دائرة مفتوحة أو انقطاع في أحد الملفات أو الوصلات.
اختلاف كبير بين مقاومات الأطوار:
قد يشير إلى مشكلة في الملفات أو الوصلات، ويحتاج إلى مزيد من الفحص.
مقاومة منخفضة جدًا:
لا تعني بالضرورة وجود قصر؛ لأن مقاومة ملفات المحركات تكون منخفضة أصلًا، خصوصًا في المحركات الكبيرة.
لذلك يجب مقارنة القراءات بين الأطوار وعدم اعتبار الرقم المنخفض وحده دليلًا على وجود قصر بين اللفات.
مهم: جهاز القياس المتعدد قد يكشف بعض الأعطال الواضحة، لكنه لا يستطيع reliably اكتشاف جميع حالات القصر بين اللفات. قد تكون مقاومة الملفات طبيعية تقريبًا رغم وجود قصر بين عدد صغير من اللفات.
اختبار المحرك أحادي الطور
تختلف طريقة القياس حسب تصميم المحرك.
في المحركات أحادية الطور التي تحتوي على ملف تشغيل وملف بدء، يمكن قياس المقاومة بين الأطراف ومقارنة النتائج مع مخطط المحرك أو بيانات الشركة المصنعة.
في بعض التصميمات تكون مقاومة ملف البدء أعلى من مقاومة ملف التشغيل، لكن لا ينبغي استخدام ترتيب المقاومة كقاعدة عامة لجميع المحركات؛ لأن تصميمات المحركات تختلف.
كما يجب اختبار العزل بين الملفات والهيكل المعدني للمحرك باستخدام اختبار مقاومة العزل المناسب.
اختبار مقاومة العزل باستخدام جهاز الميجر
يعد اختبار مقاومة العزل من أهم الاختبارات لتقييم حالة عزل ملفات المحرك بالنسبة إلى الهيكل أو الأرضي.
يستخدم جهاز الميجر جهدًا مستمرًا أعلى بكثير من جهد جهاز القياس المتعدد، ولذلك يجب تنفيذه وفق إجراءات السلامة وتعليمات الشركة المصنعة.
يتم فصل المحرك عن مصدر الطاقة وعن الأجهزة الإلكترونية الحساسة، ثم توصيل جهاز الاختبار وفق الإجراء المناسب لنوع المحرك.
يمكن إجراء الاختبار بين:
- الملفات والهيكل المعدني.
- الملفات والأرضي.
- وأحيانًا بين مجموعات ملفات مختلفة، وفق إجراء الاختبار وتصميم المحرك.
يُترك جهد الاختبار لمدة محددة، وغالبًا ما تستخدم مدة 60 ثانية في اختبار مقاومة العزل الأساسي، ثم تسجل قيمة المقاومة.
ما قيمة مقاومة العزل الجيدة؟
لا توجد قيمة واحدة يمكن اعتبارها حدًا عالميًا لجميع المحركات.
تعتمد قيمة مقاومة العزل المقبولة على عوامل عديدة، منها:
- جهد المحرك.
- نوع العزل.
- حجم المحرك.
- عمر المحرك.
- درجة الحرارة.
- حالة الرطوبة والتلوث.
- متطلبات الشركة المصنعة.
- المعيار المستخدم في التقييم.
لذلك لا يصح القول إن 1 ميغا أوم هو الحد الأدنى لجميع المحركات.
عند استخدام إرشادات IEEE 43، يجب تفسير مقاومة العزل وفق نوع الآلة ودرجة الحرارة وطريقة الاختبار، بدل استخدام رقم واحد لجميع الحالات.
وفي المحركات السليمة والجافة، تكون مقاومة العزل غالبًا مرتفعة جدًا مقارنة بالحدود الدنيا المطلوبة، وقد تصل إلى عشرات أو مئات الميغا أوم أو أكثر.
لكن ارتفاع مقاومة العزل لا يعني بالضرورة أن جميع أجزاء الملفات سليمة، لأن اختبار العزل لا يكشف جميع أنواع الأعطال بين اللفات.
مقال ذو صلة: كيفية فحص عازلية المحرك الكهربائي
مؤشر الاستقطاب PI
يمكن استخدام مؤشر الاستقطاب (PI) كاختبار إضافي لتقييم حالة العزل.
ويُحسب عادةً من العلاقة:
PI = مقاومة العزل بعد 10 دقائق ÷ مقاومة العزل بعد دقيقة واحدة
بشكل عام، تشير قيمة PI المرتفعة إلى سلوك عزل جيد في كثير من التطبيقات، بينما قد تشير القيم المنخفضة إلى وجود رطوبة أو تلوث أو تدهور في العزل.
وتستخدم قيمة 2.0 كمرجع شائع في كثير من تطبيقات الآلات الدوارة، ولكن يجب تفسير النتيجة وفق نوع العزل والمعيار المستخدم وحالة المحرك.
كما أن قيمة PI وحدها لا تكفي للحكم النهائي على المحرك.
تأثير درجة الحرارة على مقاومة العزل
تتأثر مقاومة العزل بدرجة حرارة المحرك.
وعند ارتفاع درجة الحرارة، تنخفض مقاومة العزل عادةً، ولذلك يجب أخذ درجة الحرارة في الاعتبار عند مقارنة نتائج الاختبارات.
تستخدم بعض الممارسات الهندسية قاعدة تقريبية مفادها أن مقاومة العزل قد تتغير بنحو النصف عند تغير درجة الحرارة بمقدار 10 درجات مئوية، لكن هذه قاعدة تقريبية وليست قانونًا دقيقًا لجميع أنظمة العزل.
لذلك، عند مقارنة نتائج اختبارين في أوقات مختلفة، من الأفضل تسجيل درجة الحرارة وتصحيح النتائج وفق الطريقة المناسبة والمعيار المستخدم.
هل يكشف الميجر جميع أعطال ملفات المحرك؟
لا. هذه نقطة مهمة جدًا.
قد يعطي المحرك قراءة جيدة جدًا في اختبار مقاومة العزل، ومع ذلك توجد مشكلة في الملفات، مثل:
قصر بين لفات متجاورة داخل الملف نفسه.
فقد يكون العزل بين الملف والهيكل سليمًا، بينما يوجد ضعف أو قصر في جزء صغير من اللفات.
لذلك قد تحتاج عملية التشخيص إلى اختبارات متخصصة، خصوصًا عندما تكون نتائج الميغر والمقاومة العادية طبيعية ولكن المحرك يعاني من أعراض واضحة.
الاختبارات المتقدمة للكشف عن أعطال اللفات
عند الحاجة إلى تشخيص أكثر دقة، يمكن استخدام اختبارات متخصصة، مثل:
- اختبار Surge Test.
- تحليل دائرة المحرك (MCA).
- اختبار الحث.
- مقارنة مقاومة الملفات بدقة أعلى.
- تحليل التيارات أثناء التشغيل.
- التصوير الحراري.
- تحليل الاهتزاز.
- مراقبة أداء المحرك أثناء التشغيل.
يمكن لبعض هذه الاختبارات الكشف عن أعطال بين اللفات لا يستطيع جهاز القياس المتعدد أو اختبار مقاومة العزل اكتشافها.
ويُفضل أن تنفذ هذه الاختبارات بواسطة فني أو مهندس متخصص وباستخدام أجهزة مناسبة.
كيف تفسر نتائج الاختبارات؟
يمكن استخدام النتائج كجزء من عملية التشخيص على النحو التالي: مقاومات متقاربة ومقاومة عزل مرتفعة
إذا كانت مقاومات الملفات متقاربة، ومقاومة العزل جيدة، ولا توجد علامات احتراق، فقد تكون الملفات سليمة.
عند استمرار المشكلة، يجب فحص عناصر أخرى، مثل:
- مصدر التغذية.
- الجهد وعدم اتزانه.
- الحمل.
- المحامل.
- التهوية والتبريد.
- الكابلات والوصلات.
- محول التردد المتغير.
- دائرة مفتوحة
إذا ظهرت دائرة مفتوحة في أحد الملفات أو الوصلات، فهذا يدل على وجود انقطاع يحتاج إلى تحديد مكانه وإصلاحه.
مقاومات غير متوازنة بشكل واضح
قد تشير إلى مشكلة في الملفات أو التوصيلات، لكنها تحتاج إلى مزيد من الاختبارات قبل اتخاذ قرار بإعادة لف المحرك.
مقاومة عزل منخفضة
قد تشير إلى:
- رطوبة.
- تلوث.
- تدهور في العزل.
- تسرب إلى الهيكل.
- تلف في نظام العزل.
إذا كانت مقاومة العزل منخفضة بشكل غير مقبول، فلا ينبغي تشغيل المحرك قبل تحديد السبب ومعالجة المشكلة وإعادة الاختبار.
في بعض الحالات، يمكن أن تتحسن مقاومة العزل بعد تنظيف وتجفيف المحرك بطريقة مناسبة، ثم إجراء اختبار جديد.
احتراق واضح في الملفات
وجود احتراق شديد أو تلف واضح في العزل قد يعني أن المحرك يحتاج إلى إصلاح متخصص أو إعادة لف، وقد يكون الاستبدال أكثر ملاءمة في بعض الحالات.
ما أسباب تلف ملفات المحرك الكهربائي؟
يمكن أن يحدث تلف الملفات نتيجة عدة عوامل، من أهمها:
- ارتفاع درجة الحرارة
يعد ارتفاع الحرارة من أكثر أسباب تدهور عزل الملفات شيوعًا.
وقد ينتج عن:
- الحمل الزائد.
- ضعف التهوية.
- انسداد فتحات التبريد.
- ارتفاع درجة الحرارة المحيطة.
- التشغيل المتكرر.
- عدم اتزان الجهد.
- مشاكل الجهد الكهربائي
يمكن أن يؤدي انخفاض الجهد أو عدم اتزان الجهد بين الأطوار إلى زيادة التيار وارتفاع درجة حرارة الملفات.
كما يمكن أن تؤثر الارتفاعات العابرة في الجهد على نظام العزل.
- محولات التردد المتغير
قد تتعرض عوازل بعض المحركات المستخدمة مع VFD إلى إجهادات كهربائية إضافية بسبب طبيعة النبضات عالية السرعة الناتجة عن تقنية PWM.
لذلك يجب التأكد من توافق المحرك والعزل والكابل ومحول التردد معًا.
- الرطوبة
يمكن أن تؤدي الرطوبة إلى انخفاض مقاومة العزل وزيادة احتمالية حدوث أعطال كهربائية.
- التلوث
يمكن للغبار والزيوت والمواد الموصلة أن تؤثر في أداء العزل، خصوصًا في البيئات الصناعية.
- الاهتزاز والمشاكل الميكانيكية
قد يؤدي الاهتزاز المستمر أو بعض المشاكل الميكانيكية إلى تلف أجزاء من العزل أو الوصلات مع مرور الوقت.
- تقادم العزل
يتدهور نظام العزل تدريجيًا نتيجة الحرارة والجهد والظروف البيئية وعدد ساعات التشغيل.
مقال ذو صلة: أسباب انخفاض عزم الدوران في المحرك الكهربائي
هل يمكن التأكد من تلف ملفات المحرك باختبار واحد؟
لا. أفضل تشخيص يعتمد على جمع عدة مؤشرات، مثل:
الأعراض + الفحص البصري + تيارات التشغيل + الجهود + مقاومة الملفات + مقاومة العزل + الاختبارات المتخصصة عند الحاجة.
فعلى سبيل المثال، قد تكون مقاومة الملفات طبيعية، لكن اختبار العزل يكشف مشكلة.
وقد تكون مقاومة العزل جيدة، لكن يوجد قصر بين اللفات لا يظهر إلا باستخدام اختبار متخصص.
لذلك يجب تفسير نتائج الاختبارات معًا وليس الاعتماد على قراءة واحدة.
متى يحتاج المحرك إلى فحص متخصص؟
يُفضل الاستعانة بفني أو مهندس متخصص عندما يكون:
- المحرك كبير القدرة.
- المحرك جزءًا من نظام حرج.
- المحرك تحت الضمان.
- هناك احتراق واضح.
- مقاومة العزل منخفضة.
- يوجد عدم اتزان كبير في التيارات.
- يتكرر فصل الحماية.
- تظهر نتائج متناقضة بين الاختبارات.
- توجد شكوك في وجود قصر بين اللفات.
وقد تشمل عملية التشخيص الاحترافية التصوير الحراري وتحليل الاهتزاز واختبارات اللفات المتقدمة وتحليل ظروف التشغيل.
الخلاصة
يمكن اكتشاف كثير من مشاكل ملفات المحرك الكهربائي من خلال الأعراض والفحص البصري وقياس مقاومة الملفات واختبار مقاومة العزل.
لكن لا يوجد اختبار واحد قادر على اكتشاف جميع أنواع أعطال الملفات.
كما أن انخفاض مقاومة الملفات لا يعني تلقائيًا وجود قصر، وارتفاع مقاومة العزل لا يضمن خلو الملفات من القصر بين اللفات.
لذلك فإن التشخيص الصحيح يعتمد على مقارنة النتائج ببيانات الشركة المصنعة، ومراعاة درجة الحرارة وظروف التشغيل، واستخدام اختبارات متقدمة عند الحاجة.
وقبل أي اختبار، يجب فصل المحرك وتأمين الدائرة والتأكد من عدم وجود جهد، مع الالتزام بإجراءات السلامة والمعايير الكهربائية المعمول بها.
