هل RCCB وELCB هما نفس القاطع؟ رغم أن كليهما يرتبط بالحماية من تسرب التيار الكهربائي، فإن طريقة اكتشاف العطل تختلف بينهما بشكل واضح. فما الفرق بين قاطع التيار المتبقي RCCB وقاطع التسرب الأرضي ELCB؟ وأيهما يُستخدم في التركيبات الكهربائية الحديثة؟
يُستخدم كل من RCCB وELCB للحماية من بعض مخاطر تسرب التيار الكهربائي. لكنهما لا يعتمدان على المبدأ نفسه في اكتشاف العطل.

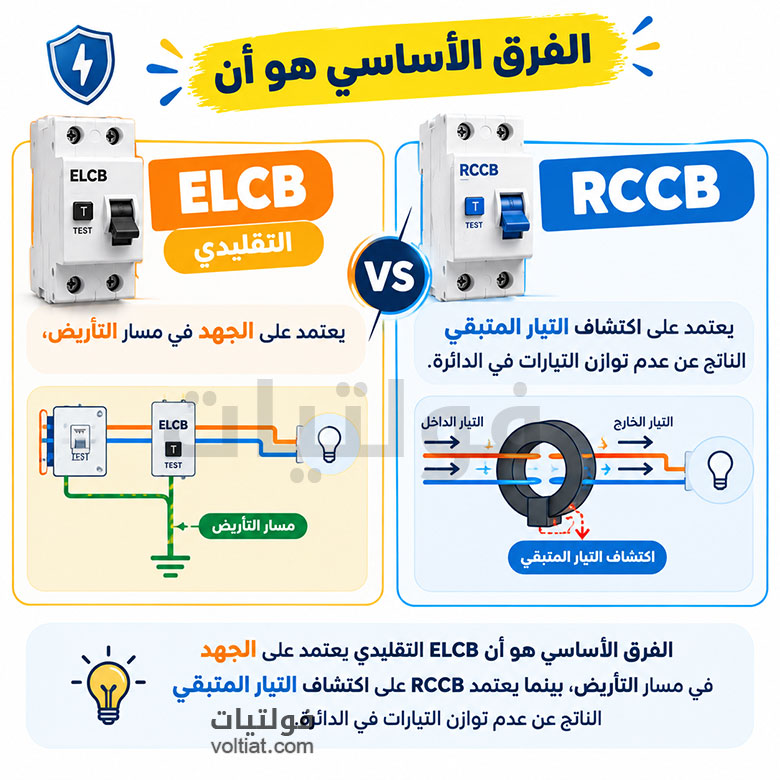

الفرق الأساسي هو أن ELCB التقليدي يعتمد على الجهد في مسار التأريض، بينما يعتمد RCCB على اكتشاف التيار المتبقي الناتج عن عدم توازن التيارات في الدائرة.
ما هو قاطع التسرب الأرضي ELCB؟
ELCB هو اختصار لـ Earth Leakage Circuit Breaker، أي قاطع التسرب الأرضي.
ويشير المصطلح تقنيًا، وبشكل تاريخي، إلى نوع من أجهزة الحماية التي تعمل بالجهد، ويُعرف باسم:
Voltage-Operated ELCB
يعتمد هذا النوع على مراقبة الجهد بين نقطة معينة في نظام التأريض ومرجع أرضي. وعندما يرتفع الجهد إلى مستوى محدد بسبب تيار عطل يمر عبر مسار التأريض، يمكن للقاطع أن يفصل الدائرة.
كيف يعمل ELCB التقليدي؟
عند حدوث عطل يؤدي إلى انتقال تيار إلى الأرض، قد يرتفع الجهد على مسار التأريض الذي يراقبه الجهاز.
إذا تجاوز هذا الجهد قيمة الضبط، يعمل ELCB ويفصل مصدر التغذية.
لذلك يعتمد أداء هذا النوع بدرجة كبيرة على مسار التأريض وطريقة توصيله.
وهنا تظهر إحدى أهم محدوديات ELCB التقليدي؛ إذ قد لا يكتشف بعض الأعطال إذا لم تؤدِّ إلى الحالة التي صُمم الجهاز لمراقبتها.
ما هو قاطع التيار المتبقي RCCB؟
RCCB هو اختصار لـ Residual Current Circuit Breaker، أي قاطع التيار المتبقي.
يعمل RCCB بطريقة مختلفة عن ELCB التقليدي. فهو لا يعتمد على قياس جهد مسار التأريض للكشف عن التسرب، بل يراقب الفرق بين التيارات المارة في الموصلات الحاملة للتيار.
في دائرة أحادية الطور، يمر الطور والحيادي عبر دائرة الاستشعار داخل RCCB.
في الحالة الطبيعية، يكون التيار الذي يخرج من الدائرة مساويًا تقريبًا للتيار الذي يعود إليها. لذلك يكون مجموع التيارات قريبًا من الصفر.
أما عند حدوث تسرب، فقد يمر جزء من التيار عبر مسار آخر، مثل جسم معدني متصل بالأرض أو مسار عبر شخص.
عندها يظهر فرق بين التيار الداخل والتيار العائد.
يسمى هذا الفرق التيار المتبقي (Residual Current).
إذا تجاوز التيار المتبقي قيمة الفصل المحددة للقاطع، يقوم RCCB بفصل الدائرة.
كيف يكتشف RCCB تسرب التيار؟
يمكن تبسيط مبدأ عمل RCCB في الخطوات التالية:
- يمر التيار في الموصلات الحاملة للتيار عبر محول تيار داخل القاطع.
- يقارن الجهاز مجموع التيارات الداخلة والخارجة.
- في الحالة الطبيعية، يكون مجموعها قريبًا من الصفر.
- عند حدوث تسرب، يخرج جزء من التيار من المسار الطبيعي.
- يظهر فرق يسمى التيار المتبقي.
- إذا تجاوز هذا التيار قيمة الحساسية المحددة، يفصل RCCB الدائرة.
وهذا هو السبب في أن RCCB يستطيع اكتشاف بعض حالات التسرب حتى عندما لا يمر تيار العطل بالطريقة التي يعتمد عليها ELCB التقليدي في اكتشافه.
ما الفرق بين RCCB وELCB؟
الفرق الرئيسي بين الجهازين هو طريقة اكتشاف العطل.
يعمل ELCB التقليدي من خلال مراقبة الجهد المرتبط بمسار التأريض، بينما يعتمد RCCB على اكتشاف عدم التوازن بين التيارات المارة في الموصلات الحاملة للتيار.
| وجه المقارنة | ELCB التقليدي | RCCB |
|---|---|---|
| الاسم | قاطع التسرب الأرضي | قاطع التيار المتبقي |
| مبدأ العمل | يعتمد على الجهد | يعتمد على التيار المتبقي |
| طريقة اكتشاف العطل | مراقبة جهد مسار التأريض | اكتشاف الفرق بين التيارات |
| الاعتماد على التأريض للكشف | يعتمد عليه | لا يعتمد عليه في عملية الاستشعار |
| اكتشاف التسرب | مرتبط بظروف مسار التأريض | يكتشف التيار المتبقي عند تجاوزه قيمة الفصل |
| الاستخدام في التركيبات الحديثة | قديم إلى حد كبير | شائع |
| زر الاختبار | قد لا يتوفر في الأنواع القديمة | يتوفر عادةً |
| الحماية من الحمل الزائد | لا يوفرها وحده | لا يوفرها وحده |
| الحماية من قصر الدائرة | لا يوفرها وحده | لا يوفرها وحده |
ملاحظة مهمة: عدم اعتماد RCCB على التأريض في عملية الاستشعار لا يعني الاستغناء عن التأريض في التركيب الكهربائي. يبقى نظام التأريض عنصرًا مهمًا في السلامة الكهربائية.
هل يعتمد RCCB على سلك التأريض؟
لا يعتمد RCCB على سلك التأريض لكشف التيار المتبقي.
وهذه نقطة مهمة عند مقارنة RCCB مع ELCB التقليدي.
فـ RCCB يراقب التيارات المارة في الموصلات التي تمر عبره. فإذا خرج جزء من التيار عبر مسار آخر، يظهر عدم توازن يؤدي إلى الفصل عند تجاوز قيمة الحساسية.
ومع ذلك، يجب أن يكون التركيب الكهربائي مزودًا بنظام تأريض مناسب وفق متطلبات التصميم والمعايير المعمول بها.
ما حساسية RCCB؟
تتوفر أجهزة RCCB بقيم مختلفة للتيار المتبقي المقدر للفصل.
ومن القيم الشائعة:
- 10 مللي أمبير
- 30 مللي أمبير
- 100 مللي أمبير
- 300 مللي أمبير
وتُستخدم قيمة 30 مللي أمبير على نطاق واسع للحماية الإضافية من مخاطر الصعق الكهربائي في بعض التطبيقات.
لكن اختيار الحساسية المناسبة لا يعتمد على الرقم وحده. بل يجب أن يتوافق مع نوع الدائرة، وطريقة الاستخدام، ومتطلبات الحماية والمعايير المطبقة.
هل يحمي RCCB من الحمل الزائد وقصر الدائرة؟
قاطع RCCB لا يحمي من الحمل الزائد وتيار القصر. فهذه من أكثر النقاط التي يحدث فيها لبس عند الحديث عن القواطع الكهربائية وأنواع الحماية المختلفة.
قاطع RCCB المستقل مصمم لاكتشاف التيار المتبقي، وليس لحماية الدائرة من الحمل الزائد أو قصر الدائرة.
لذلك يحتاج التركيب إلى وسيلة حماية مناسبة من التيار الزائد، مثل MCB، وفق تصميم الدائرة.
وهناك جهاز آخر يسمى RCBO، ويجمع عادةً بين:
- الحماية من التيار المتبقي.
- الحماية من الحمل الزائد.
- الحماية من قصر الدائرة.
لذلك لا ينبغي اعتبار RCCB بديلًا عن قاطع الحماية من التيار الزائد.
ما الفرق بين RCCB وRCD؟
قد تظهر في المواصفات والكتالوجات كلمة RCD بدلًا من RCCB.
RCD اختصار لـ Residual Current Device، وهو مصطلح عام لأجهزة الحماية التي تعمل على مبدأ التيار المتبقي.
أما RCCB فهو نوع محدد من أجهزة التيار المتبقي، ولا يوفر عادةً حماية مستقلة من الحمل الزائد وقصر الدائرة.
وبالتالي يمكن القول إن:
RCD مصطلح عام، بينما RCCB أحد أنواع أجهزة الحماية بالتيار المتبقي.
لماذا يحدث الخلط بين ELCB وRCCB؟
يرجع جزء كبير من الالتباس إلى استخدام كلمة ELCB في بعض الأسواق والمنتجات للإشارة بشكل عام إلى أجهزة حماية التسرب الأرضي.
ومع تطور تقنيات الحماية، أصبحت أجهزة التيار المتبقي مثل RCCB شائعة في التركيبات الحديثة.
لذلك قد تجد جهازًا مكتوبًا عليه ELCB في السوق، بينما يعتمد فعليًا على مبدأ التيار المتبقي.
لهذا السبب، من الأفضل عدم الاعتماد على اسم ELCB وحده عند تحديد نوع الجهاز.
يجب قراءة البيانات الموجودة على الجهاز، ومخطط التوصيل، والمواصفات الفنية، والمعيار الذي يتوافق معه الجهاز.
هل ELCB القديم ما زال يستخدم؟
أصبح ELCB التقليدي الذي يعمل بالجهد تقنية قديمة إلى حد كبير في التركيبات الحديثة.
أما أجهزة التيار المتبقي الحديثة، مثل RCCB، فأصبحت أكثر شيوعًا بسبب طريقة اكتشافها للتيار المتبقي وعدم اعتماد عملية الاستشعار فيها على ارتفاع جهد مسار التأريض.
ومع ذلك، يجب دائمًا اختيار جهاز الحماية وفق نظام التأريض، وتصميم الشبكة، ونوع الحمل، ومتطلبات المشروع والمعايير المحلية.
أيهما أفضل: RCCB أم ELCB؟
عند مقارنة ELCB التقليدي الذي يعمل بالجهد مع RCCB الذي يعمل بالتيار المتبقي، فإن RCCB هو التقنية الأكثر شيوعًا في التركيبات الحديثة.
ويرجع ذلك إلى اختلاف طريقة الكشف وقدرته على اكتشاف عدم توازن التيار في الدائرة.
لكن اختيار جهاز الحماية لا يعتمد على اسم الجهاز فقط.
يجب تحديد نوع الجهاز والحساسية المناسبة بناءً على:
- نظام التأريض.
- جهد الشبكة.
- نوع الدائرة.
- طبيعة الأحمال.
- مستوى الحماية المطلوب.
- متطلبات المعايير الكهربائية المعتمدة.
الخلاصة
يمكن تلخيص الفرق بين RCCB وELCB في مبدأ العمل.
ELCB التقليدي يراقب الجهد المرتبط بمسار التأريض، بينما RCCB يراقب عدم توازن التيار ويكشف التيار المتبقي الناتج عن تسرب التيار من المسار الطبيعي.
لذلك أصبح RCCB أكثر شيوعًا في التركيبات الكهربائية الحديثة، بينما أصبح ELCB التقليدي الذي يعمل بالجهد تقنية قديمة إلى حد كبير.
ومن المهم أيضًا تذكر أن RCCB لا يوفر وحده حماية من الحمل الزائد أو قصر الدائرة. ولهذا قد يُستخدم مع MCB، أو يمكن استخدام RCBO عندما تكون هناك حاجة إلى الجمع بين الحمايتين.
وأخيرًا، لا يكفي الاعتماد على تسمية ELCB أو RCCB الموجودة على الجهاز. يجب دائمًا مراجعة المواصفات الفنية ومخطط التوصيل والمعيار المعتمد للتأكد من وظيفة جهاز الحماية وطريقة تركيبه.
