يعد جهاز قياس تتابع الفازات من أجهزة القياس المهمة في الأنظمة الكهربائية ثلاثية الطور، إذ يساعد الفنيين والمهندسين على التأكد من ترتيب الفازات قبل تشغيل المحركات والمضخات والضواغط وغيرها من المعدات الكهربائية. ويُعرف هذا الجهاز أيضاً باسم مؤشر تسلسل الفازات (Phase Sequence Indicator) أو مؤشر دوران الفازات (Phase Rotation Indicator).
يساعد فحص تتابع الفازات على اكتشاف التوصيلات غير الصحيحة قبل تشغيل المعدات، خصوصاً في التركيبات الجديدة وأعمال الصيانة التي تتطلب فصل الكابلات وإعادة توصيلها.
ما هو جهاز قياس تتابع الفازات؟
جهاز قياس تتابع الفازات هو أداة كهربائية تستخدم لتحديد ترتيب الفازات الثلاث في نظام التيار المتردد ثلاثي الطور، والتحقق مما إذا كان التتابع موجباً أم سالباً.
في النظام ثلاثي الطور، تتعاقب الموجات الكهربائية للفازات الثلاث وفق ترتيب زمني محدد، وتكون الفازات متباعدة فيما بينها بزاوية كهربائية مقدارها 120 درجة في النظام المتوازن.
يوجد ترتيبان أساسيان لتتابع الفازات:
- التتابع الموجب: يُرمز إليه عادةً بـ R-Y-B أو A-B-C أو L1-L2-L3.
- التتابع السالب: يمثل الترتيب المعاكس، مثل R-B-Y أو A-C-B.
تختلف التسميات بحسب النظام والمعايير المستخدمة، لذلك يجب الرجوع إلى مخطط التوصيل ودليل الجهاز لتحديد التتابع المطلوب.
يعد جهاز قياس تتابع الفازات أحد أجهزة فحص الكهرباء المستخدمة للتحقق من ترتيب الفازات في الأنظمة ثلاثية الطور.
كيف يعمل جهاز قياس تتابع الفازات؟
تعتمد طريقة عمل الجهاز على تحديد العلاقة الزمنية وزوايا الطور بين الجهود الكهربائية للفازات الثلاث، ثم عرض النتيجة للمستخدم.
توجد أنواع مختلفة من أجهزة قياس تتابع الفازات، أبرزها:
1. الأجهزة الإلكترونية
تستخدم دائرة إلكترونية للكشف عن ترتيب الفازات، ثم تعرض النتيجة باستخدام مؤشرات ضوئية أو شاشة رقمية. وتُعد هذه الأجهزة شائعة في أعمال التركيب والصيانة الكهربائية.
2. الأجهزة الميكانيكية
تعتمد بعض الأنواع القديمة على محرك حثي صغير، ويشير اتجاه دورانه إلى ترتيب الفازات. ويحدد الفني التتابع من خلال ملاحظة اتجاه الدوران وفق تعليمات الجهاز.
تُوصل معظم الأجهزة التقليدية بأطراف الفازات الثلاثة، وقد تتطلب بعض الأجهزة توصيلاً إضافياً حسب تصميمها. ويجب دائماً الالتزام بتعليمات الشركة المصنّعة.

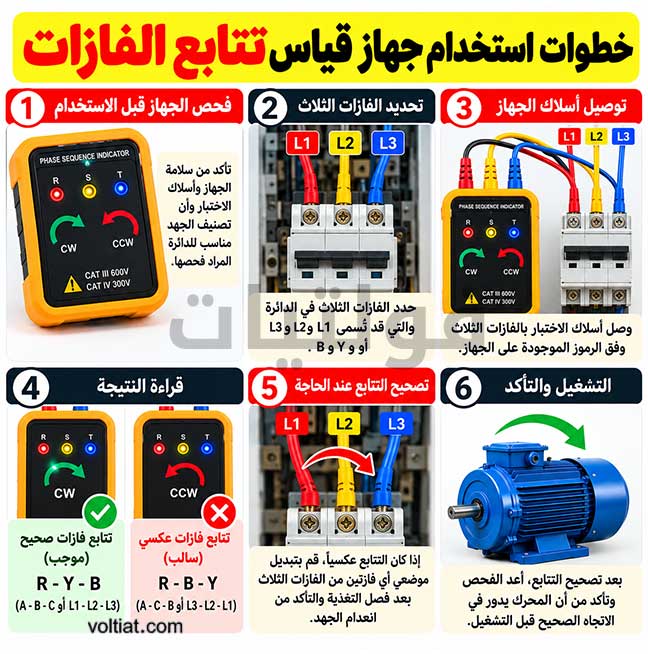

كيفية استخدام جهاز قياس تتابع الفازات خطوة بخطوة
يمكن استخدام جهاز قياس تتابع الفازات للتحقق من ترتيب الفازات قبل تشغيل المعدات ثلاثية الطور، مع مراعاة إجراءات السلامة المعتمدة.
الخطوة الأولى: فحص الجهاز والتأكد من ملاءمته
تحقق من سلامة الجهاز وأسلاك الاختبار، وتأكد من أن تصنيف الجهد وفئة الحماية الكهربائية مناسبَان للوحة أو الدائرة المراد فحصها.
الخطوة الثانية: تحديد أطراف الفازات
حدد الفازات الثلاث في الدائرة، والتي قد تُسمى L1 وL2 وL3 أو R وY وB، وفقاً لمخطط التوصيل.
لا تفترض أن ألوان الأسلاك وحدها تؤكد ترتيب الفازات؛ بل اعتمد على التعريفات والمخططات والقياسات المناسبة.
الخطوة الثالثة: توصيل أسلاك الجهاز
وصّل أطراف الاختبار بالفازات الثلاث وفق الرموز الموجودة على الجهاز. بعض الأجهزة تستخدم ثلاثة أسلاك فقط، بينما قد تتطلب أنواع أخرى توصيلاً مختلفاً بحسب تصميمها.
يجب تنفيذ التوصيل بواسطة شخص مؤهل، باستخدام معدات الوقاية المناسبة، واتباع إجراءات العمل الآمن المعتمدة للقياس على الدوائر الكهربائية.
الخطوة الرابعة: قراءة النتيجة
بعد التوصيل بالطريقة المحددة في دليل الجهاز، اقرأ النتيجة من المؤشرات الضوئية أو الشاشة أو مؤشر الدوران.
تحقق مما إذا كان التتابع موجباً أم سالباً، وقارنه بالترتيب المطلوب في مخطط الدائرة أو تعليمات المعدات.
الخطوة الخامسة: تصحيح التتابع عند الحاجة
إذا كان ترتيب الفازات معاكساً للترتيب المطلوب، فيمكن عادةً تصحيحه بتبديل موضعي أي فازتين من الفازات الثلاث.
مهم: يجب فصل التغذية الكهربائية والتحقق من انعدام الجهد قبل تغيير توصيلات الفازات، مع تطبيق إجراءات العزل والتأمين المناسبة. لا تبدّل الأسلاك أثناء وجود الدائرة تحت الجهد.
لماذا يُعد تتابع الفازات مهماً؟
تكمن أهمية جهاز قياس تتابع الفازات في أن ترتيب الفازات يؤثر في اتجاه دوران كثير من المحركات الكهربائية ثلاثية الطور، وقد يؤثر في التشغيل الصحيح لبعض المعدات الحساسة لتتابع الفازات.
ومن أبرز التطبيقات:
1. التأكد من اتجاه دوران المحركات
يمكن أن يؤدي تغيير ترتيب الفازات إلى عكس اتجاه دوران المحرك ثلاثي الطور. لذلك يساعد فحص التتابع قبل التشغيل على التأكد من توافق التوصيلات مع اتجاه الدوران المطلوب.
وتزداد أهمية ذلك في المعدات التي تعتمد على اتجاه دوران محدد، مثل المضخات وبعض أنظمة النقل والتهوية.
2. حماية المضخات والضواغط
قد يؤدي الدوران العكسي في بعض المضخات والضواغط إلى ضعف الأداء أو حدوث أعطال ميكانيكية أو تشغيل غير صحيح، وفقاً لتصميم المعدة.
يساعد فحص تتابع الفازات على اكتشاف الترتيب غير الصحيح قبل التشغيل، لكنه لا يغني عن وسائل الحماية الأخرى التي توصي بها الشركة المصنّعة.
لفهم سبب تغيّر اتجاه دوران المحرك عند تبديل فازتين، يمكنك الاطلاع على شرح مبدأ عمل المحرك الحثي ثلاثي الطور.
3. فحص التوصيلات بعد التركيب والصيانة
يستخدم الجهاز عند تركيب لوحات التوزيع الجديدة، أو توصيل المحولات والمولدات، أو إجراء إصلاحات على الكابلات، أو تعديل توصيلات اللوحات الكهربائية.
كما يساعد في تشخيص حالات دوران المحركات في الاتجاه المعاكس بعد أعمال الصيانة.
4. التحقق من مصادر التغذية الاحتياطية
يمكن استخدام الجهاز للتحقق من ترتيب الفازات في المولدات ومصادر التغذية الاحتياطية قبل توصيلها بالمعدات، مع التأكد أيضاً من توافق الجهد والتردد ومتطلبات التوصيل الأخرى.
قبل تشغيل المحرك، يجب التأكد من صحة التوصيلات ومطابقتها لطريقة توصيل محرك ثلاثي الأطوار وبيانات لوحة المحرك.
ما الفرق بين جهاز قياس تتابع الفازات والملتيميتر؟
يختلف الجهازان من حيث الوظيفة الأساسية، حتى لو أمكن لبعض أجهزة القياس المتقدمة تنفيذ أكثر من نوع من الاختبارات.
| وجه المقارنة | جهاز قياس تتابع الفازات | الملتيميتر |
|---|---|---|
| الوظيفة الأساسية | تحديد ترتيب الفازات | قياس الجهد والتيار والمقاومة بحسب إمكانات الجهاز |
| النتيجة | تتابع موجب أو سالب | قيمة كهربائية رقمية أو تماثلية |
| الاستخدام الشائع | فحص ترتيب الفازات قبل التشغيل | فحص الدوائر والمكونات الكهربائية |
| التحقق من اتجاه الدوران | يساعد في تحديد التتابع المؤثر في الاتجاه | لا يحدده عادةً الملتيميتر التقليدي بمفرده |
لذلك، عند الحاجة إلى معرفة ترتيب الفازات، يكون جهاز قياس تتابع الفازات هو الأداة المناسبة، ما لم يكن الملتيميتر المستخدم مزوداً بوظيفة مخصصة لهذا الاختبار.
احتياطات السلامة عند استخدام جهاز قياس تتابع الفازات
يتطلب فحص الفازات التعامل مع جهود كهربائية قد تكون خطرة، ولذلك ينبغي الالتزام بالاحتياطات التالية:
- التأكد من تصنيف الجهد وفئة الحماية المناسبة للجهاز وأسلاك الاختبار.
- فحص الجهاز والأسلاك قبل الاستخدام، وعدم استخدام أي منها إذا كان تالفاً.
- ارتداء معدات الوقاية الشخصية المناسبة لطبيعة العمل ومستوى المخاطر.
- اتباع إجراءات السلامة الخاصة بالقياس على الدوائر الحية، وعدم إجراء القياس إلا بواسطة شخص مؤهل ومصرح له.
- عدم لمس الأجزاء المعدنية المكشوفة أو أطراف الاختبار أثناء القياس.
- فصل التغذية الكهربائية والتحقق من انعدام الجهد قبل تعديل التوصيلات أو تبديل الفازات.
- الرجوع إلى دليل الجهاز ومخطط المعدات قبل اتخاذ قرار بشأن ترتيب الفازات الصحيح.
الأسئلة الشائعة
هل يؤدي عكس تتابع الفازات إلى تغيير اتجاه دوران المحرك؟
نعم، يؤدي تبديل أي فازتين من الفازات الثلاث عادةً إلى عكس اتجاه المجال المغناطيسي الدوار، وبالتالي عكس اتجاه دوران المحرك الحثي ثلاثي الطور، مع مراعاة تصميم المحرك وطريقة التحكم المستخدمة.
هل يمكن استخدام جهاز قياس تتابع الفازات دون فصل الكهرباء؟
تتطلب معظم أجهزة قياس تتابع الفازات التقليدية قياس الجهد على دائرة مُغذّاة، لكن ذلك لا يعني أن القياس آمن دون احتياطات. يجب اتباع إجراءات العمل الآمن، واستخدام جهاز مناسب بواسطة شخص مؤهل، وفصل التغذية قبل أي تغيير في التوصيلات.
ماذا أفعل إذا أظهر الجهاز تتابعاً عكسياً؟
قارن النتيجة أولاً بالتتابع المطلوب في مخطط المعدات. إذا ثبت أن الترتيب غير صحيح، فافصل التغذية وتأكّد من انعدام الجهد، ثم بدّل موضعي أي فازتين وفق إجراءات العمل الآمن، وأعد الفحص قبل تشغيل المعدة.
هل يكفي فحص تتابع الفازات لضمان سلامة المحرك؟
لا. يحدد الجهاز ترتيب الفازات، لكنه لا يؤكد سلامة عزل المحرك أو الكابلات، ولا يكشف جميع الأعطال الكهربائية والميكانيكية. لذلك يجب إجراء الاختبارات الأخرى المطلوبة بحسب نوع المحرك وظروف تشغيله.
الخلاصة
يستخدم جهاز قياس تتابع الفازات للتحقق من ترتيب الفازات في الأنظمة الكهربائية ثلاثية الطور، وهو أداة مهمة عند تركيب المحركات والمضخات والضواغط وصيانة اللوحات الكهربائية. ويساعد استخدامه بطريقة صحيحة على اكتشاف التوصيلات المعكوسة قبل التشغيل، وتقليل مخاطر الدوران غير الصحيح والأعطال المرتبطة به.
وللحصول على نتيجة موثوقة، يجب مقارنة التتابع المقاس بالترتيب المطلوب للمعدة، والالتزام بإجراءات السلامة عند القياس وتعديل التوصيلات.
