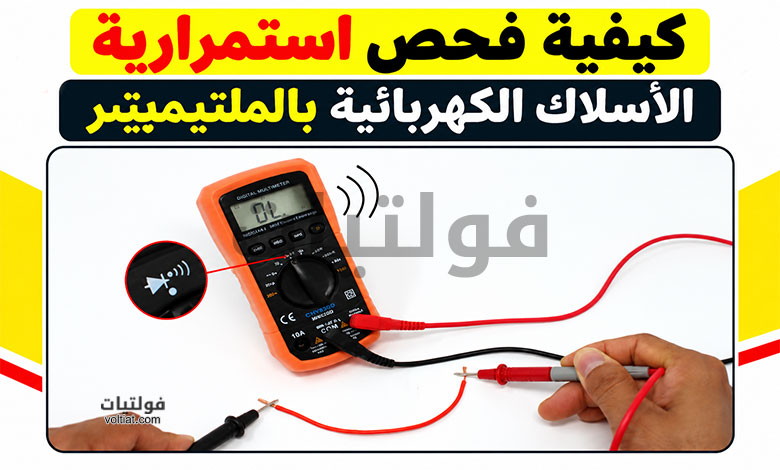

يعد فحص استمرارية الأسلاك الكهربائية باستخدام الملتيميتر من الاختبارات الأساسية التي تساعد على اكتشاف الأسلاك المقطوعة والتوصيلات الضعيفة وبعض الأعطال الكهربائية. ويعتمد هذا الفحص على التأكد من وجود مسار كهربائي متصل بين طرفي السلك، بحيث يستطيع التيار المرور عبره دون انقطاع.
يمكن إجراء الاختبار باستخدام ملتيميتر رقمي (Digital Multimeter) يدعم وضع الاستمرارية (Continuity) أو قياس المقاومة بالأوم (Ω). في هذا الدليل، ستتعرف على طريقة فحص استمرارية الأسلاك خطوة بخطوة، وكيفية تفسير النتائج، وأهم احتياطات السلامة التي يجب اتباعها.
ما المقصود باستمرارية الأسلاك الكهربائية؟
تشير استمرارية السلك الكهربائي إلى وجود مسار موصل متصل بين طرفيه. فإذا كان الموصل سليماً، يستطيع جهاز القياس اكتشاف هذا المسار من خلال قياس مقاومته المنخفضة عادةً.
أما إذا كان السلك مقطوعاً من الداخل أو كان الاتصال الكهربائي منقطعاً، فقد يعرض الملتيميتر رمز الدائرة المفتوحة (OL) أو قيمة تدل على مقاومة مرتفعة جداً، بحسب نوع الجهاز.
يُستخدم هذا الاختبار في فحص أسلاك التمديدات والأجهزة المنزلية وكابلات السيارات والدوائر الإلكترونية، كما يساعد على التحقق من سلامة التوصيلات قبل تشغيل الدائرة.
ما الأدوات اللازمة لفحص استمرارية الأسلاك؟
قبل البدء، جهز الأدوات التالية:
- ملتيميتر رقمي: يفضل أن يحتوي على وضع فحص الاستمرارية، الذي يُشار إليه غالباً برمز الموجة الصوتية أو السماعة.
- مجسات القياس: السلك الأسود يُوصل عادةً بمنفذ COM، والأحمر بمنفذ VΩ.
- أسلاك توصيل إضافية: يمكن استخدامها عند الحاجة إلى الوصول إلى طرفي كابل طويل.
- معدات السلامة المناسبة: وفق طبيعة الموقع والعمل الكهربائي.
إذا لم يتوفر وضع الاستمرارية في الملتيميتر، يمكنك استخدام وضع قياس المقاومة بالأوم، مع اختيار أقل نطاق مناسب.
إذا كنت تريد التعرف على وظائف جهاز القياس قبل البدء، فراجع مقال ما هو الملتيميتر؟ ووظائفه الأساسية في قياس الكهرباء.
احتياطات السلامة قبل فحص استمرارية الأسلاك
يجب إجراء فحص الاستمرارية على دائرة مفصولة تماماً عن مصدر التغذية؛ لأن الاختبار على دائرة حية قد يؤدي إلى تلف جهاز القياس أو التعرض لصدمة كهربائية.
اتبع الخطوات التالية قبل القياس:
- افصل التغذية الكهربائية عن الدائرة أو الجهاز.
- افصل البطارية أو مصدر الطاقة عند الحاجة.
- تحقّق من انعدام الجهد باستخدام جهاز قياس مناسب، بعد التأكد من سلامة جهاز القياس وطريقة استخدامه.
- افصل السلك المراد اختباره عن المكونات والأطراف الأخرى، قدر الإمكان، لتجنب المسارات المتوازية التي قد تعطي نتائج مضللة.
- لا تستخدم وضع الاستمرارية أو المقاومة على دائرة موصولة بمصدر جهد.
تنبيه: لا يكفي إطفاء مفتاح التشغيل دائماً لضمان انعدام الجهد؛ بل يجب عزل مصدر التغذية والتحقق من الحالة الآمنة قبل لمس الموصلات.

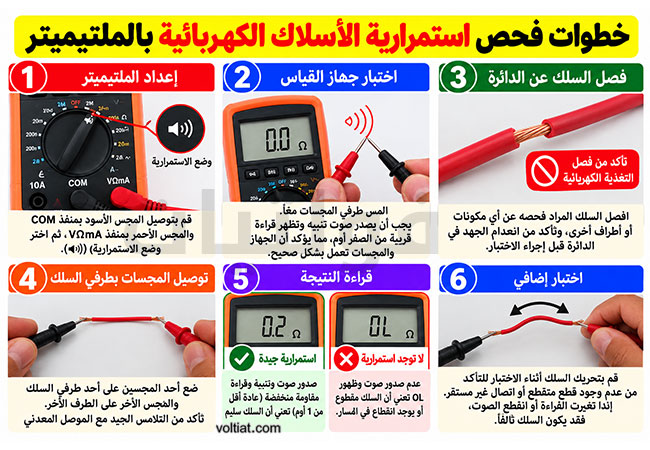

كيفية فحص استمرارية الأسلاك بالملتيميتر خطوة بخطوة
يمكنك فحص استمرارية أي سلك كهربائي باتباع الخطوات التالية:
الخطوة الأولى: ضبط الملتيميتر
أدخل المجس الأسود في منفذ COM، والمجس الأحمر في منفذ VΩ. بعد ذلك، حوّل مفتاح الاختيار إلى وضع الاستمرارية (Continuity).
إذا لم يتوفر هذا الوضع، اختر أقل نطاق مناسب لقياس المقاومة بالأوم.
الخطوة الثانية: اختبار جهاز القياس والمجسات
المس الطرف المعدني للمجس الأحمر بالطرف المعدني للمجس الأسود.
من المفترض أن يصدر الجهاز صوتاً إذا كان وضع الاستمرارية الصوتية متاحاً، وأن يعرض مقاومة قريبة من الصفر أوم. قد تظهر قيمة صغيرة بسبب مقاومة المجسات نفسها.
إذا لم يصدر صوت أو ظهرت مقاومة مرتفعة، فتحقق من إحكام توصيل المجسات ونظافة أطرافها، ومن إعدادات جهاز القياس.
الخطوة الثالثة: الوصول إلى طرفي السلك
حدّد طرفي السلك المراد فحصه، وتأكد من ظهور سطح معدني نظيف يسمح بالتلامس الجيد مع المجسات.
إذا كان السلك جزءاً من كابل متعدد الموصلات، فحدّد الموصل المطلوب بدقة، واعزله عن الأطراف الأخرى لتجنب الحصول على نتيجة غير صحيحة.
الخطوة الرابعة: إجراء اختبار الاستمرارية
ضع أحد المجسين على الطرف الأول للسلك، والمجس الآخر على الطرف الثاني. حافظ على تلامس ثابت مع الموصل المعدني، ثم راقب الشاشة واستمع إلى صوت الجهاز إن توفر.
تفسر النتيجة بصورة عامة كما يلي:
- صوت تنبيه ومقاومة منخفضة: يشيران عادةً إلى وجود استمرارية كهربائية.
- ظهور OL أو عدم صدور صوت: يشير غالباً إلى وجود دائرة مفتوحة أو انقطاع في المسار.
- قراءة مقاومة مرتفعة: قد تدل على مقاومة غير طبيعية في السلك أو التوصيلات، أو على مشكلة في جودة التلامس.
- قراءة متذبذبة: قد تشير إلى اتصال غير مستقر أو قطع متقطع داخل السلك.
تختلف حدود التنبيه الصوتي والقراءات المقبولة باختلاف طراز الملتيميتر، لذلك راجع دليل الجهاز عند الحاجة.
الخطوة الخامسة: تحريك السلك أثناء الاختبار
إذا كنت تشتبه في وجود قطع داخلي متقطع، حرّك السلك برفق أثناء مراقبة القراءة، خصوصاً بالقرب من الأطراف والوصلات ومناطق الانحناء المتكرر.
إذا انقطع صوت التنبيه أو تغيرت المقاومة بصورة ملحوظة أثناء الحركة، فقد يشير ذلك إلى تلف داخلي أو اتصال غير مستقر. أوقف استخدام السلك حتى تُحدّد المشكلة وتُعالج بطريقة مناسبة.
لمعرفة كيفية ضبط مفتاح الاختيار وتوصيل مجسات القياس بصورة صحيحة، يمكنك قراءة شرح طريقة استخدام الملتيميتر للمبتدئين.
كيف تفسر نتائج فحص استمرارية الأسلاك؟
يساعد الجدول التالي على فهم النتائج الأكثر شيوعاً أثناء اختبار الاستمرارية.
| نتيجة الملتيميتر | التفسير المحتمل | الإجراء المناسب |
|---|---|---|
| صوت تنبيه ومقاومة منخفضة | وجود مسار موصل متصل | تحقّق من ملاءمة المقاومة للتطبيق |
| ظهور OL وعدم صدور صوت | انقطاع السلك أو عدم وجود مسار موصل | افحص الأطراف والسلك |
| مقاومة أعلى من المتوقع | تلامس ضعيف أو تآكل أو تلف محتمل | نظّف نقاط التلامس وافحص الوصلات |
| قراءة تتغير أثناء تحريك السلك | اتصال متقطع أو تلف داخلي محتمل | حدّد موضع العطل واستبدل السلك عند الحاجة |
لا توجد قيمة مقاومة واحدة تصلح لجميع الأسلاك؛ إذ تعتمد القراءة على طول السلك ومقطعه ومادته وجودة التوصيلات. لذلك، قد تكون مقاومة سلك طويل أعلى من مقاومة سلك قصير رغم سلامة كليهما.
كذلك، لا يعني نجاح اختبار الاستمرارية أن السلك قادر على تحمل التيار المقنن أو أن عزله الكهربائي سليم؛ فلكل من هذه الخصائص اختبارات أخرى عند الحاجة.
كيفية فحص كابل متعدد الموصلات
إذا كنت تفحص كابلاً يحتوي على عدة أسلاك داخل غلاف واحد، فيجب اختبار كل موصل على حدة.
ابدأ بتحديد الموصلين اللذين يمثلان طرفي السلك نفسه، ثم قِس الاستمرارية بينهما. كرر العملية مع بقية الموصلات وسجّل النتائج لتجنب الخلط بينها.
يمكنك أيضاً إجراء اختبار منفصل للكشف عن وجود اتصال غير مقصود بين موصلين مختلفين، بشرط فصل الكابل تماماً عن الدائرة والمكونات الأخرى.
عند اختبار موصلين يفترض أن يكونا معزولين عن بعضهما، فإن ظهور استمرارية بينهما يستدعي التحقق من وجود قصر كهربائي أو مسار توصيل غير مقصود. ومع ذلك، لا يُعد اختبار الاستمرارية وحده كافياً لتقييم مقاومة العزل؛ إذ يتطلب ذلك اختباراً مناسباً باستخدام جهاز مخصص، مثل جهاز الميغر، عند الحاجة.
ما الفرق بين اختبار الاستمرارية وقياس مقاومة العزل؟
رغم أن الاختبارين يستخدمان أجهزة قياس كهربائية، فإن لكل منهما هدفاً مختلفاً.
| وجه المقارنة | اختبار الاستمرارية | اختبار مقاومة العزل |
|---|---|---|
| الهدف | التحقق من اتصال الموصل وعدم انقطاعه | تقييم قدرة العازل على الحد من تيار التسرب |
| الجهاز المستخدم | الملتيميتر أو جهاز فحص الاستمرارية | جهاز الميغر أو جهاز اختبار عزل مناسب |
| نتيجة القياس | مقاومة منخفضة أو دائرة مفتوحة | مقاومة العزل، عادةً بالميغا أوم أو الجيغا أوم |
| جهد الاختبار | جهد قياس منخفض عادةً | جهد اختبار مستمر أعلى وفق مواصفات المعدة |
| أهم الاستخدامات | اكتشاف القطع وفحص التوصيلات | تقييم حالة العزل الكهربائي |
لذلك، إذا كان هدفك التأكد من أن السلك غير مقطوع، فإن اختبار الاستمرارية مناسب. أما إذا كنت تريد تقييم جودة العزل بين الموصل والأرضي أو بين موصلين، فقد تحتاج إلى اختبار مقاومة العزل وفق إجراءات السلامة والمعايير المعتمدة.
أخطاء شائعة عند فحص استمرارية الأسلاك
لتجنب النتائج الخاطئة، انتبه إلى الأخطاء التالية:
- إجراء الاختبار والدائرة ما زالت متصلة بمصدر التغذية.
- وضع المجسات في منافذ غير مناسبة.
- عدم التأكد من سلامة المجسات قبل القياس.
- قياس سلك وهو متصل بمكونات قد توفر مساراً كهربائياً موازياً.
- الاعتماد على صوت التنبيه وحده دون قراءة المقاومة.
- اعتبار نجاح الاستمرارية دليلاً على سلامة العزل أو قدرة السلك على تحمل الحمل.
- إعادة استخدام سلك تالف أو ذي اتصال متقطع دون معالجة السبب.
إن اتباع خطوات القياس الصحيحة يساعد على تشخيص الأعطال بصورة أفضل، ويقلل احتمال استبدال أسلاك سليمة أو تجاهل مشكلة حقيقية.
الأسئلة الشائعة حول فحص استمرارية الأسلاك
كيف أعرف أن السلك الكهربائي مقطوع؟
افصل السلك عن التغذية وعن المكونات الأخرى، ثم افحصه بالملتيميتر في وضع الاستمرارية. إذا ظهرت دائرة مفتوحة أو لم يصدر صوت التنبيه، فتحقق من جودة التلامس والأطراف قبل الحكم بوجود قطع داخلي.
هل يجب أن تظهر قراءة صفر أوم عند فحص السلك؟
ليس بالضرورة. قد تظهر مقاومة صغيرة بسبب مقاومة السلك والمجسات ونقاط التلامس. المهم أن تكون القراءة مناسبة لطول السلك ومقطعه، وألا توجد مقاومة غير طبيعية في التوصيلات.
هل يمكن فحص استمرارية الأسلاك دون ملتيميتر؟
يمكن استخدام جهاز مخصص لفحص الاستمرارية. وقد تصلح دائرة بسيطة تحتوي على بطارية ومصباح أو جرس لبعض الفحوصات الأولية، لكنها أقل مرونة من الملتيميتر، ويجب عدم استخدامها على دائرة حية أو بطريقة غير آمنة.
هل يكشف اختبار الاستمرارية وجود قصر كهربائي؟
يمكن استخدام الملتيميتر للتحقق من وجود اتصال غير مقصود بين موصلين منفصلين، بشرط عزل الدائرة وفصل المسارات الأخرى التي قد تؤثر في القياس. لكن تحديد سبب القصر وموقعه قد يتطلب اختبارات إضافية.
الخلاصة
يُعد فحص استمرارية الأسلاك الكهربائية باستخدام الملتيميتر طريقة بسيطة وفعالة للتحقق من وجود مسار موصل بين طرفي السلك، والكشف عن الانقطاعات والتوصيلات غير المستقرة.
للحصول على نتيجة صحيحة، افصل مصدر التغذية، وتأكد من انعدام الجهد، واضبط جهاز القياس على وضع الاستمرارية أو المقاومة، ثم اختبر السلك بين طرفيه. وتذكّر أن الاستمرارية لا تثبت سلامة العزل أو قدرة السلك على تحمل الحمل؛ لذلك يجب اختيار الاختبار المناسب وفق طبيعة العطل المطلوب تشخيصه.
