هل تساءلت يومًا لماذا تستخدم بعض المعدات محركات AC، بينما تعتمد أجهزة أخرى على محركات DC؟ قد يبدو الفرق بينهما بسيطًا للوهلة الأولى، لكن عند النظر إلى طريقة العمل، والتحكم في السرعة، وعزم الدوران، والصيانة، تظهر اختلافات مهمة.
في هذا المقال، سنكتشف الفرق بين محركات AC وDC خطوة بخطوة، ونوضح كيف يعمل كل نوع، وما الذي يميزه عن الآخر، وأين يستخدم كل محرك. كما سنقارن بينهما من حيث الكفاءة، والتحكم، والصيانة، والتكلفة، ثم نتعرف على دور محركات BLDC الحديثة ومتى يناسب كل نوع من التطبيقات.
ما الفرق بين محركات AC وDC؟
يكمن الفرق الأساسي بين محركات AC وDC في مصدر التغذية وطريقة توليد العزم وتصميم المحرك ونظام التحكم.
تعمل محركات التيار المتردد AC من مصدر متردد، بينما تعمل محركات التيار المستمر DC من مصدر مستمر، مثل البطاريات أو الخلايا أو مصدر DC ناتج عن التقويم.
وإذا كنت تريد فهم الفرق الأساسي بين نوعي التيار قبل الانتقال إلى المحركات، يمكنك الاطلاع على مقال ما هو التيار الكهربائي؟ وما الفرق بين AC وDC وأين يستخدم كل منهما؟.
تحول المحركات في الحالتين الطاقة الكهربائية إلى طاقة ميكانيكية على شكل حركة دورانية وعزم دوران. لكن طريقة إنتاج هذا العزم تختلف حسب نوع المحرك وتصميمه.
كيف تعمل محركات التيار المتردد AC؟
تتكون معظم محركات AC الصناعية من عضو ثابت وعضو دوار. وتختلف طريقة التشغيل حسب نوع المحرك، مثل المحركات الحثية والمحركات المتزامنة.
في المحرك الحثي، يولد التيار في ملفات العضو الثابت مجالًا مغناطيسيًا دوارًا. ويؤدي هذا المجال إلى توليد تيارات في العضو الدوار، فتتولد قوى مغناطيسية تنتج عزم الدوران.
يدور العضو الدوار في المحرك الحثي بسرعة أقل قليلًا من سرعة المجال المغناطيسي. ويُعرف الفرق بين السرعتين باسم الانزلاق Slip، وهو ضروري لعمل المحرك الحثي.
أما المحرك المتزامن، فيدور العضو الدوار بالسرعة المتزامنة مع المجال المغناطيسي في الحالة المستقرة. لذلك لا يظهر فيه الانزلاق بالطريقة نفسها الموجودة في المحرك الحثي.
وتنتشر المحركات الحثية ذات القفص السنجابي في التطبيقات الصناعية بسبب بساطة تصميمها وقلة احتياجها إلى الصيانة.
وللتعرف على الأنواع المختلفة، يمكنك قراءة أنواع المحركات الكهربائية ومقارنة خصائص كل نوع.
كيف تعمل محركات التيار المستمر DC؟
يعتمد محرك DC التقليدي على تفاعل المجال المغناطيسي مع التيار المار في موصلات العضو الدوار. وينتج عن هذا التفاعل عزم يجعل العضو الدوار يستمر في الحركة.
في المحركات ذات الفرش، يستخدم المبدل Commutator مع الفرش لتبديل اتجاه التيار في ملفات العضو الدوار أثناء الدوران. ويساعد ذلك على استمرار العزم في الاتجاه المطلوب.
يمكن أن يأتي المجال المغناطيسي من مغناطيسات دائمة أو من ملفات مجال، حسب تصميم المحرك.
أما محركات DC عديمة الفرش BLDC، فلا تستخدم فرشًا أو مبدلًا ميكانيكيًا. وبدلًا من ذلك، تعتمد على دائرة إلكترونية لتبديل التيار بين ملفات العضو الثابت وفق تسلسل مناسب.
ويمكنك التوسع في فهم أساس توليد الحركة والعزم من خلال مقال مبدأ عمل المحرك الكهربائي: كيف يحول الكهرباء إلى حركة؟.

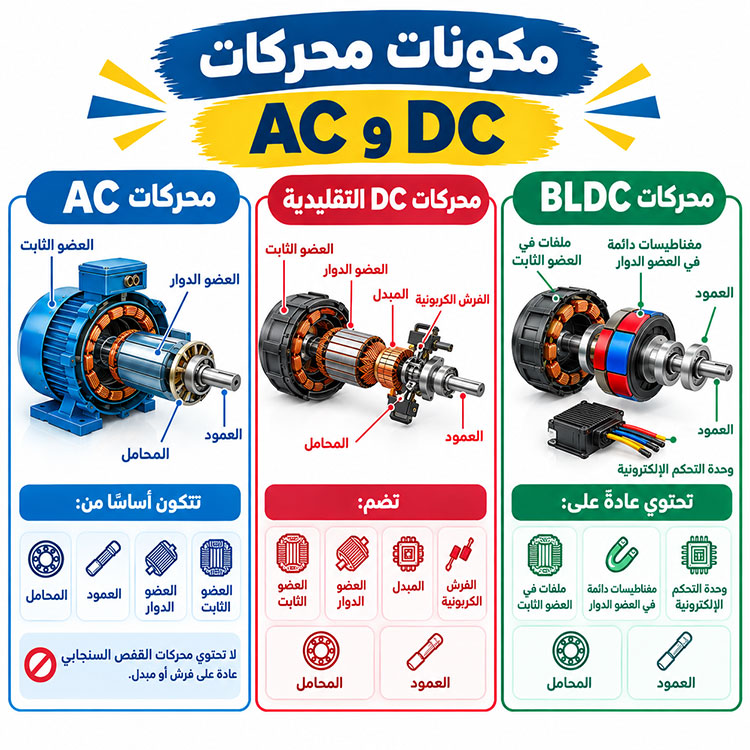

ما مكونات محركات AC وDC؟
تختلف مكونات المحرك حسب نوعه، لكن يمكن توضيح الفروق الأساسية كما يلي.
مكونات محركات AC
يتكون المحرك الحثي الشائع من:
- العضو الثابت: يحتوي على الملفات التي تنتج المجال المغناطيسي.
- العضو الدوار: قد يكون بقفص سنجابي أو بتصميم ملفوف.
- المحامل: تسمح للعمود بالدوران وتقلل الاحتكاك.
- العمود: ينقل العزم الميكانيكي إلى الحمل.
ولا تحتوي المحركات الحثية ذات القفص السنجابي على فرش أو مبدل ميكانيكي، لذلك تقل الأجزاء التي تتعرض للتآكل.
مكونات محركات DC التقليدية
تتضمن عادةً:
- العضو الثابت أو نظام المجال المغناطيسي.
- العضو الدوار وملفاته.
- المبدل.
- الفرش الكربونية.
- المحامل والعمود.
وتحتاج الفرش والمبدل إلى متابعة وصيانة بسبب التآكل الناتج عن التشغيل.
مكونات محركات BLDC
تختلف BLDC عن محركات DC التقليدية في مكان وجود الملفات وطريقة التبديل. توجد ملفات المحرك عادةً على العضو الثابت، بينما يحتوي العضو الدوار على مغناطيسات دائمة في كثير من التصاميم.
وتحتاج هذه المحركات إلى وحدة تحكم إلكترونية لتحديد توقيت تبديل التيار بين الملفات.
مقارنة محركات AC وDC من حيث الأداء
يوضح الجدول التالي أهم الفروق العملية بين النوعين:
| وجه المقارنة | محركات AC | محركات DC |
|---|---|---|
| مصدر الطاقة | تيار متردد | تيار مستمر |
| أشهر الأنواع | حثية ومتزامنة | ذات فرش وBLDC |
| التحكم في السرعة | غالبًا باستخدام VFD في التطبيقات المتغيرة | بالجهد أو المجال أو وحدة تحكم إلكترونية حسب النوع |
| الصيانة | منخفضة في المحركات الحثية | أعلى في الأنواع ذات الفرش |
| الفرش والمبدل | غير موجودين في المحركات الحثية | موجودان في المحركات التقليدية ذات الفرش |
| عزم بدء التشغيل | يعتمد على نوع المحرك وتصميمه | قد يكون مرتفعًا في بعض الأنواع |
| الكفاءة | مرتفعة في التصاميم الحديثة | مرتفعة حسب نوع المحرك ونظام التحكم |
| التطبيقات | صناعية ومنزلية واسعة | بطاريات وروبوتات وتطبيقات حركة وتحكم |
| التحكم الدقيق | ممتاز مع أنظمة التحكم الحديثة | ممتاز في الأنواع المناسبة للتطبيق |
التحكم في سرعة المحركات
يختلف أسلوب التحكم في السرعة بين محركات AC وDC.
في المحركات الحثية، يمكن التحكم في السرعة باستخدام محول التردد المتغير VFD. ويعمل VFD على تغيير تردد التغذية، مع ضبط الجهد وطريقة التحكم وفق خصائص المحرك والحمل.
ولفهم هذه التقنية بصورة أعمق، يمكنك قراءة كيف يعمل مغير التردد VFD ودوره في تحسين كفاءة الطاقة.
وهناك أيضًا شرح مبسط في مقال شرح عمل انفرتر VFD.
تستخدم هذه التقنية في تطبيقات كثيرة، مثل المضخات والمراوح والضواغط وأنظمة التهوية، لأنها تتيح التحكم في سرعة المحرك وفق متطلبات الحمل.
أما محركات DC، فيمكن التحكم في سرعتها بتغيير جهد العضو الدوار أو باستخدام طرق تحكم أخرى حسب نوع المحرك. وتوفر محركات BLDC تحكمًا إلكترونيًا دقيقًا عند استخدام وحدة تحكم مناسبة.
لذلك، لم يعد التحكم الدقيق في السرعة ميزة حصرية لمحركات DC كما كان شائعًا في التطبيقات التقليدية.
عزم بدء التشغيل
يعتمد عزم بدء التشغيل على تصميم المحرك وطريقة التحكم والحمل المتصل به.
تتميز بعض محركات DC، وخصوصًا المحركات ذات الملفات المتسلسلة، بعزم بدء مرتفع. لذلك استخدمت تاريخيًا في تطبيقات تحتاج إلى عزم كبير عند بدء الحركة.
أما محركات AC، فيختلف عزم البدء فيها حسب نوع المحرك وتصميمه. وتوفر أنظمة التحكم الحديثة ومحولات التردد خيارات واسعة لتحسين أداء المحرك عند بدء التشغيل وتسارع الحمل.
ويرتبط بدء تشغيل المحركات أيضًا بارتفاع التيار في لحظة التشغيل. ويمكنك معرفة المزيد من خلال مقال تيار بدء تشغيل المحرك الكهربائي: قيمته وطريقة حسابه.
الكفاءة
لا يمكن القول إن AC أو DC أكثر كفاءة دائمًا. فالكفاءة تعتمد على نوع المحرك، والقدرة، والحمل، والسرعة، ونظام التحكم، وظروف التشغيل.
تتميز المحركات الحثية الحديثة بكفاءة جيدة، بينما تحقق بعض محركات المغناطيس الدائم وBLDC كفاءة مرتفعة في التطبيقات المناسبة.
لذلك يجب اختيار المحرك بناءً على ظروف التشغيل الفعلية، وليس اعتمادًا على نوع التيار وحده.
الصيانة والموثوقية
تحتاج المحركات الحثية AC ذات القفص السنجابي إلى صيانة منخفضة نسبيًا، لأن تصميمها لا يحتوي على فرش أو مبدل ميكانيكي. وتتركز الصيانة عادةً على المحامل والعزل ونظافة المحرك وظروف التشغيل.
في المقابل، تحتاج محركات DC ذات الفرش إلى متابعة الفرش والمبدل، لأنهما يتعرضان للتآكل أثناء التشغيل.
وتقل هذه المشكلة في محركات BLDC بسبب استخدام التبديل الإلكتروني بدلًا من الفرش والمبدل. ومع ذلك، تعتمد موثوقية النظام أيضًا على وحدة التحكم الإلكترونية وظروف التشغيل.
مميزات وعيوب محركات AC
مميزات محركات AC
- تصميم بسيط ومتين في كثير من الأنواع.
- صيانة منخفضة، خصوصًا في المحركات الحثية.
- مناسبة للتشغيل المستمر.
- تتوفر بأحجام وقدرات واسعة.
- مناسبة للمضخات والمراوح والضواغط والمعدات الصناعية.
- يمكن التحكم في سرعتها باستخدام VFD.
- لا تحتوي المحركات الحثية الشائعة على فرش أو مبدل ميكانيكي.
عيوب محركات AC
- قد يكون التحكم في السرعة محدودًا دون استخدام نظام تحكم مناسب.
- قد يكون تيار البدء مرتفعًا في بعض التطبيقات.
- تحتاج بعض المحركات أحادية الطور إلى وسائل مساعدة لبدء التشغيل.
- تتطلب بعض التطبيقات نظام تحكم إلكترونيًا للحصول على تحكم دقيق في السرعة والعزم.
مميزات وعيوب محركات DC
مميزات محركات DC
- إمكانية الحصول على عزم بدء مرتفع في بعض التصاميم.
- سهولة التحكم في السرعة في المحركات التقليدية.
- مناسبة للأنظمة التي تستخدم مصادر DC.
- مناسبة لبعض التطبيقات التي تحتاج إلى استجابة سريعة وتحكم دقيق.
- تتوفر بتصاميم مختلفة تناسب تطبيقات متعددة.
عيوب محركات DC ذات الفرش
- تحتاج إلى صيانة للفرش والمبدل.
- تتعرض الفرش للتآكل مع الاستخدام.
- قد تنتج شررًا عند المبدل في ظروف التشغيل المناسبة لذلك.
- قد تكون أقل ملاءمة لبعض البيئات التي تتطلب تقليل الشرر أو الصيانة.
أما محركات BLDC فتتجنب معظم مشكلات الفرش والمبدل، لكنها تحتاج إلى وحدة تحكم إلكترونية مناسبة.
ما الفرق بين محركات DC وBLDC؟
محرك DC التقليدي يستخدم فرشًا ومبدلًا ميكانيكيًا لتبديل التيار أثناء دوران العضو الدوار.
أما محرك BLDC، فيستخدم تبديلًا إلكترونيًا بدلًا من هذه الأجزاء الميكانيكية. لذلك يقل التآكل الميكانيكي، وتصبح الصيانة أقل في هذا الجانب.
لكن BLDC ليس محركًا يعمل من دون إلكترونيات. فهو يحتاج إلى دائرة تحكم تقوم بتبديل التيار في ملفات العضو الثابت وفق التسلسل المطلوب.
أين تستخدم محركات AC وDC؟
تستخدم محركات AC في مجموعة واسعة من التطبيقات، خصوصًا عند توفر مصدر التيار المتردد.
ومن أبرز الاستخدامات:
- مضخات المياه.
- المراوح.
- الضواغط.
- أنظمة التكييف والتهوية.
- السيور الناقلة.
- الآلات والمعدات الصناعية.
- الثلاجات والغسالات وبعض الأجهزة المنزلية.
- أنظمة الضخ في المنشآت والمرافق.
وتناسب هذه التطبيقات كثيرًا من المنشآت في السعودية، خصوصًا مع انتشار أنظمة التكييف والمضخات والمعدات الصناعية.
أما محركات DC وBLDC فتستخدم في تطبيقات مختلفة، مثل:
- المعدات التي تعمل بالبطاريات.
- بعض المركبات الكهربائية.
- الروبوتات.
- الطائرات الصغيرة بدون طيار.
- المراوح الإلكترونية.
- أنظمة الحركة الدقيقة.
- بعض الأدوات والمعدات المحمولة.
أيهما أفضل: محرك AC أم DC؟
لا توجد إجابة واحدة تناسب جميع التطبيقات. يعتمد الاختيار على مصدر الطاقة، ومتطلبات السرعة والعزم، وطريقة التحكم، والصيانة، والبيئة المحيطة.
يكون محرك AC خيارًا مناسبًا في كثير من التطبيقات الصناعية الثابتة أو المتغيرة، خصوصًا عند استخدام محول تردد للتحكم في السرعة. وتبرز محركات الحث في المضخات والمراوح والضواغط والمعدات الصناعية بسبب متانتها وقلة صيانتها.
أما محركات DC وBLDC، فتكون مناسبة عندما يعتمد النظام على البطاريات أو يحتاج إلى خصائص تحكم محددة. وتبرز BLDC بشكل خاص في التطبيقات التي تتطلب كفاءة جيدة وحجمًا مدمجًا وتحكمًا إلكترونيًا.
وللتأكد من ملاءمة المحرك للتطبيق، من المهم أيضًا قراءة بيانات لوحة المحرك، مثل الجهد والتيار والقدرة والسرعة. يمكنك معرفة كيفية ذلك من خلال شرح لوحة بيانات المحرك الكهربائي: معنى الرموز والأرقام.
لذلك، لا يعتمد اختيار المحرك على نوع التيار فقط. بل يجب دراسة الحمل والسرعة والعزم وطريقة التشغيل والبيئة ومتطلبات الصيانة قبل تحديد النوع المناسب.
الخلاصة
يكمن الفرق بين محركات AC وDC في مصدر التغذية وطريقة توليد العزم وتصميم المحرك ونظام التحكم والصيانة. وتوفر محركات AC، وخاصة المحركات الحثية، حلًا عمليًا وموثوقًا للعديد من التطبيقات الصناعية.
في المقابل، توفر محركات DC التقليدية تحكمًا مباشرًا في بعض التطبيقات، بينما تجمع محركات BLDC بين التبديل الإلكتروني والكفاءة الجيدة وقلة الأجزاء الميكانيكية المعرضة للتآكل.
لذلك، يعتمد اختيار المحرك المناسب على طبيعة التطبيق ومصدر الطاقة والسرعة والعزم وظروف التشغيل، وليس على نوع التيار وحده.
أسئلة شائعة عن محركات AC وDC
تعمل محركات AC من مصدر تيار متردد، بينما تعمل محركات DC من مصدر تيار مستمر. ويختلف النوعان أيضًا في التصميم وطريقة التحكم والصيانة والتطبيقات.
لا يوجد نوع أفضل في جميع الحالات. تناسب محركات AC العديد من التطبيقات الصناعية، بينما تناسب محركات DC وBLDC بعض الأنظمة التي تعمل بالبطاريات أو تحتاج إلى خصائص تحكم محددة.
لا يمكن تشغيل محرك DC التقليدي على مصدر AC بشكل مباشر دون مراعاة تصميمه. ويعتمد ذلك على نوع المحرك وطريقة تغذيته.
يستخدم محرك DC التقليدي فرشًا ومبدلًا ميكانيكيًا، بينما يستخدم BLDC تبديلًا إلكترونيًا. لذلك يقل التآكل الميكانيكي في محركات BLDC.
تتميز كثير من محركات AC، خصوصًا الحثية، بالمتانة وقلة الصيانة وتوفرها بقدرات متنوعة. كما يمكن استخدام VFD للتحكم في سرعتها في العديد من التطبيقات.
