يتكون المحرك الكهربائي من مجموعة من الأجزاء الميكانيكية والكهربائية التي تعمل معًا لتحويل الطاقة الكهربائية إلى طاقة ميكانيكية، غالبًا على شكل حركة دورانية وعزم دوران.
يعتمد مبدأ عمل المحرك على التفاعل بين المجالات المغناطيسية والتيارات الكهربائية. فعندما يمر تيار كهربائي في موصل موجود داخل مجال مغناطيسي، تتولد عليه قوة تؤدي إلى الحركة، وهي ظاهرة ترتبط بقوة لورنتس ومبادئ مثل قاعدة اليد اليسرى لفليمنج.
وباختصار، تشمل أهم مكونات المحرك الكهربائي: العضو الثابت، والعضو الدوار، والملفات، وعمود الدوران، والمحامل، والهيكل. وقد تضاف مكونات أخرى، مثل المبدل والفرش الكربونية أو حلقات الانزلاق، حسب نوع المحرك وتصميمه.
في هذا المقال سنتعرف على المكونات الأساسية للمحرك الكهربائي، ووظيفة كل جزء، وما الذي يحدث عند تعطل أحد هذه المكونات.
ما هي المكونات الأساسية للمحرك الكهربائي؟
تختلف بنية المحركات الكهربائية باختلاف نوعها، مثل محركات التيار المستمر، والمحركات الحثية، والمحركات المتزامنة، ومحركات التيار المستمر عديمة الفرش. ومع ذلك، تشترك معظمها في مجموعة من المكونات الأساسية.

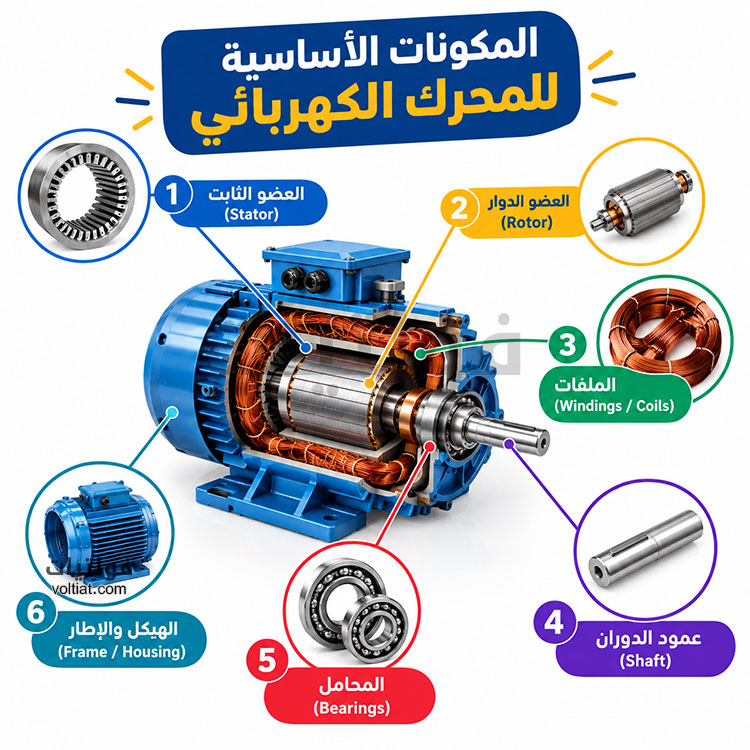

1. العضو الثابت (Stator)
العضو الثابت هو الجزء الذي يبقى ثابتًا أثناء دوران المحرك. ويحتوي في كثير من المحركات على ملفات أو مغناطيسات تساعد على إنشاء المجال المغناطيسي.
قد يتكون العضو الثابت من:
- قلب مغناطيسي مصنوع من شرائح فولاذية رقيقة ومعزولة.
- ملفات نحاسية أو ألومنيومية معزولة.
- مغناطيسات دائمة في بعض أنواع المحركات.
- هيكل يدعم المكونات الداخلية.
في المحركات الحثية ثلاثية الأطوار، تُوزع ملفات الأطوار داخل مجاري العضو الثابت بطريقة تحقق فرقًا مكانيًا مناسبًا بين الأطوار، وتؤدي التيارات ثلاثية الأطوار إلى إنشاء مجال مغناطيسي دوار.
وتُستخدم الشرائح الفولاذية الرقيقة لتقليل فقد التيارات الدوامية، بينما تساعد خصائص المادة المغناطيسية المناسبة على تقليل فقد التخلف.
2. العضو الدوار (Rotor)
العضو الدوار هو الجزء الذي يدور داخل المحرك أو خارجه، وفق تصميمه. ويتفاعل مع المجال المغناطيسي للعضو الثابت لإنتاج عزم الدوران.
يتكون العضو الدوار عادةً من:
- قلب مغناطيسي مصفح.
- موصلات أو ملفات، حسب نوع المحرك.
- عمود دوران يثبت عليه العضو الدوار.
في المحركات الحثية ذات القفص السنجابي، يتكون الدوار من قضبان موصلة، غالبًا من الألومنيوم أو النحاس، ترتبط معًا بواسطة حلقات طرفية.
أما في بعض محركات التيار المستمر والمحركات ذات الدوار الملفوف، فقد يحتوي الدوار على ملفات نحاسية معزولة.
ملاحظة: مصطلح Rotor لا يعني دائمًا الشيء نفسه الذي يعنيه Armature. يشير Rotor إلى الجزء الدوار، بينما يُستخدم مصطلح Armature في سياقات معينة للإشارة إلى الجزء الذي يحمل موصلات القدرة أو ملفات العضو المنتج في الآلة الكهربائية.
3. الملفات (Windings / Coils)
الملفات عبارة عن أسلاك موصلة، غالبًا من النحاس وأحيانًا من الألومنيوم، تُلف بطريقة محددة لتكوين دوائر كهربائية ومجالات مغناطيسية.
يمكن أن توجد الملفات في:
- العضو الثابت.
- العضو الدوار.
- أو كليهما، حسب تصميم المحرك.
وتُغطى الأسلاك بمواد عازلة مثل المينا والورنيش لمنع حدوث تماس بين اللفات أو مع القلب الحديدي.
وتؤثر عوامل مثل عدد اللفات، وحجم الموصل، والتيار، وخصائص القلب المغناطيسي في المجال المغناطيسي وأداء المحرك. لذلك لا تعني زيادة عدد اللفات وحدها بالضرورة زيادة المجال دون النظر إلى بقية عوامل التصميم.
كما تؤثر درجة تحمل العزل للحرارة في العمر التشغيلي للمحرك. ومن أمثلة فئات العزل الحراري الفئة F المستخدمة في العديد من التطبيقات.
4. عمود الدوران (Shaft)
عمود الدوران هو الجزء المعدني الذي ينقل العزم والحركة الدورانية من العضو الدوار إلى الحمل الخارجي.
وغالبًا ما يكون مصنوعًا من الفولاذ، ويمكن أن يتصل به:
- مروحة التبريد.
- بكرة.
- ترس.
- قارنة ميكانيكية.
- أي حمل آخر يحتاج إلى الحركة الدورانية.
ويجب أن يتمتع العمود بالصلابة المناسبة لتحمل العزم والأحمال الميكانيكية مع المحافظة على المحاذاة الصحيحة للأجزاء الدوارة.
5. المحامل (Bearings)
تدعم المحامل عمود الدوران وتساعده على الدوران بسلاسة مع تقليل الاحتكاك.
ومن أنواعها المستخدمة في المحركات:
- المحامل الكروية.
- المحامل الأسطوانية.
- الجلب الانزلاقية في بعض التطبيقات.
وتؤدي المحامل دورًا مهمًا في المحافظة على موضع العمود وتقليل الاهتزاز، وبالتالي المساعدة في الحفاظ على الفجوة الهوائية المناسبة بين العضو الثابت والعضو الدوار.
وتثبت المحامل عادةً داخل الأغطية الطرفية للمحرك.
6. الهيكل والإطار (Frame / Housing)
يوفر الهيكل الدعم الميكانيكي للمحرك ويحمي مكوناته الداخلية من العوامل الخارجية، مثل الغبار والرطوبة والحطام.
ومن وظائفه:
- تثبيت الأجزاء الداخلية.
- حماية الملفات والقلب المغناطيسي.
- المساعدة في تبديد الحرارة.
- توفير نقاط التثبيت للمحرك.
- دعم الأغطية الطرفية والمحامل.
وتُصنع هياكل المحركات من مواد مختلفة، مثل الفولاذ أو الحديد الزهر أو الألومنيوم، وفق حجم المحرك وتطبيقه.
وقد يحتوي الهيكل على زعانف تبريد تساعد على زيادة مساحة تبديد الحرارة.
ما المكونات الإضافية الموجودة في بعض المحركات؟
لا تحتوي جميع المحركات الكهربائية على المكونات التالية؛ إذ يعتمد وجودها على نوع المحرك وطريقة تشغيله.
المبدل (Commutator)
المبدل هو مجموعة أسطوانية تتكون من شرائح موصلة، غالبًا من النحاس، تفصل بينها مواد عازلة.
يُستخدم المبدل في محركات التيار المستمر التقليدية ذات الفرش، ويرتبط بملفات العضو المنتج.
وتتمثل وظيفته الأساسية في تبديل اتجاه التيار في ملفات العضو المنتج أثناء الدوران، بحيث يستمر توليد العزم في الاتجاه المطلوب.
في المحركات التعليمية البسيطة، يظهر المبدل عادةً على شكل حلقة مشقوقة مقسمة إلى جزأين.
الفرش الكربونية (Brushes)
الفرش هي نقاط تلامس ثابتة تنقل التيار الكهربائي من الدائرة الخارجية إلى المبدل والملفات الدوارة.
وتُصنع غالبًا من الكربون أو الجرافيت، وقد تحتوي بعض الأنواع على خليط من المعادن والجرافيت.
وبسبب احتكاكها المستمر بالمبدل، تتعرض الفرش للتآكل مع مرور الوقت، ولذلك قد تحتاج إلى الفحص والاستبدال في المحركات التي تستخدمها.
ما هي حلقات الانزلاق (Slip Rings)؟
حلقات الانزلاق هي مكونات موصلة تسمح بنقل التيار بين الجزء الثابت والجزء الدوار مع استمرار الدوران.
تُستخدم في بعض المحركات ذات العضو الدوار الملفوف، وتختلف وظيفتها عن وظيفة المبدل.
ففي حين يقوم المبدل بتبديل التيار ميكانيكيًا، تعمل حلقات الانزلاق أساسًا على توفير اتصال كهربائي مستمر مع الجزء الدوار.
ما المكونات المساعدة في المحرك الكهربائي؟
إلى جانب الأجزاء الرئيسية، يحتوي المحرك على مكونات تساعد في التبريد والتوصيل والحماية والدعم الميكانيكي.
الفجوة الهوائية (Air Gap)
هي المسافة الصغيرة الموجودة بين العضو الثابت والعضو الدوار.
وتعد من الأجزاء المهمة في التصميم الكهرومغناطيسي للمحرك؛ لأن حجمها يؤثر في الاقتران المغناطيسي وأداء المحرك.
صندوق التوصيل (Terminal Box)
هو المكان الذي يتم فيه توصيل أطراف المحرك بمصدر الطاقة الخارجي.
وقد يحتوي على أطراف متعددة، خصوصًا في المحركات ثلاثية الأطوار التي تسمح بعض تصميماتها بإجراء توصيلات مثل النجمة أو المثلث.
مروحة التبريد
تستخدم العديد من المحركات مروحة لتبديد الحرارة الناتجة عن الفقد الكهربائي والمغناطيسي والميكانيكي.
وفي بعض المحركات الصناعية، تكون المروحة مثبتة على عمود الدوران، بينما تستخدم تصاميم أخرى وسائل تبريد مختلفة.
الأغطية الطرفية (End Shields / End Bells)
تغلق الأغطية الطرفية نهايات المحرك، وتساعد في تثبيت المحامل والمحافظة على موضع عمود الدوران.
هل جميع المحركات الكهربائية تحتوي على المكونات نفسها؟
لا. تختلف المكونات والتصاميم وفق نوع المحرك وطريقة عمله.
فعلى سبيل المثال:
- محركات التيار المستمر التقليدية: قد تحتوي على فرش كربونية ومبدل.
- محركات التيار المستمر عديمة الفرش (BLDC): لا تستخدم عادةً فرشًا أو مبدلًا ميكانيكيًا، بل تعتمد على التبديل الإلكتروني.
- المحركات الحثية: تعتمد على الحث الكهرومغناطيسي، ولا تحتاج عادةً إلى فرش أو مبدل.
- المحركات ذات العضو الدوار الملفوف: قد تستخدم حلقات انزلاق لنقل التيار إلى ملفات الدوار.
- المحركات المتزامنة: قد تستخدم مغناطيسات دائمة أو ملفات مجال، وفق تصميمها.
- المحركات الخطوية والمؤازرة: تعتمد على مكونات أساسية مشابهة، لكنها تستخدم تصاميم ودوائر تحكم تختلف حسب التطبيق.
كيف تعمل هذه المكونات معًا؟
عند تشغيل المحرك، يصل التيار الكهربائي إلى الملفات أو المكونات المسؤولة عن إنشاء المجال المغناطيسي. وينشأ تفاعل كهرومغناطيسي بين المجال المغناطيسي والتيارات الموجودة في الجزء الآخر من المحرك.
ينتج عن هذا التفاعل عزم دوران يؤدي إلى دوران العضو الدوار وعمود الدوران.
بعد ذلك ينقل عمود الدوران العزم إلى الحمل الخارجي، بينما تساعد المحامل والهيكل ونظام التبريد على ضمان استمرار التشغيل بصورة مستقرة.
وتختلف طريقة إنتاج العزم والتحكم فيه من محرك إلى آخر، لكن المبدأ الأساسي هو تحويل الطاقة الكهربائية إلى حركة ميكانيكية من خلال التأثيرات الكهرومغناطيسية.
ماذا يحدث عند تعطل أحد مكونات المحرك؟
يمكن أن يؤدي تلف أحد المكونات الرئيسية إلى انخفاض كفاءة المحرك أو ارتفاع درجة حرارته أو زيادة الاهتزاز أو توقفه عن العمل.
ومن أمثلة الأعطال:
- تلف عزل الملفات أو حدوث قصر بينها.
- تآكل المحامل.
- تلف قضبان الدوار في المحركات ذات القفص السنجابي.
- تلف الفرش أو المبدل في محركات التيار المستمر.
- ضعف التبريد أو تعطل مروحة التبريد.
- زيادة الفجوة الهوائية بسبب تآكل المحامل أو مشكلات ميكانيكية.
- تلف عمود الدوران أو حدوث انحراف في المحاذاة.
لذلك يعتمد عمر المحرك وموثوقيته على سلامة مكوناته الكهربائية والميكانيكية معًا.
أسئلة شائعة عن مكونات المحرك الكهربائي
تشمل الأجزاء الرئيسية العضو الثابت، والعضو الدوار، والملفات، وعمود الدوران، والمحامل، والهيكل. وقد توجد مكونات إضافية حسب نوع المحرك.
يعمل العضو الثابت على توفير المجال المغناطيسي أو المسار المغناطيسي اللازم لتشغيل المحرك، ويحتوي في كثير من التصاميم على ملفات أو مغناطيسات دائمة.
يدور العضو الدوار نتيجة التفاعل الكهرومغناطيسي، وينتج العزم الذي ينتقل عبر عمود الدوران إلى الحمل الخارجي.
تحمل الملفات التيار الكهربائي وتساهم في إنشاء المجالات المغناطيسية اللازمة لإنتاج العزم.
لا. تستخدم الفرش في بعض المحركات، مثل محركات التيار المستمر التقليدية، بينما تستغني عنها محركات BLDC ومعظم محركات التيار المتردد.
يقوم المبدل في محركات التيار المستمر التقليدية بتبديل اتجاه التيار في ملفات العضو المنتج أثناء دورانها، مما يساعد على استمرار إنتاج العزم في الاتجاه المطلوب.
الخلاصة
تتكون المحركات الكهربائية من مجموعة من المكونات التي تعمل معًا لتحويل الطاقة الكهربائية إلى طاقة ميكانيكية. ويعد العضو الثابت والعضو الدوار والملفات وعمود الدوران والمحامل والهيكل من أهم الأجزاء في العديد من أنواع المحركات.
أما المكونات مثل المبدل والفرش الكربونية وحلقات الانزلاق فتوجد في أنواع محددة فقط. ويعتمد التصميم النهائي للمحرك على نوعه، وقدرته، وطريقة تشغيله، والتطبيق الذي صُمم من أجله.
