يعتمد اختيار مقاس الكابل المناسب على عدة عوامل، وليس على قيمة التيار وحدها. ويجب أن يتحمل الكابل تيار الحمل بأمان، مع الحد من هبوط الجهد وتحمل تيار القصر عند حدوث عطل.
كما تؤثر درجة الحرارة، وطول الكابل، وطريقة التركيب، وعدد الكابلات المتجاورة، ونوع الموصل والعزل في المقاس المطلوب. لذلك قد تحتاج الدائرة إلى كابل أكبر من المقاس الذي تحدده سعة التيار وحدها.
ويُعبَّر عن مقاس الكابل عادةً بمساحة المقطع العرضي بوحدة مم²، بينما تستخدم بعض الأنظمة نظام AWG أو kcmil. ويعتمد الاختيار النهائي على المعيار الكهربائي المعتمد وظروف التركيب الفعلية.
ما العوامل التي تحدد مقاس الكابل المناسب؟
توجد عدة عوامل رئيسية تحدد مقاس الكابل. وأهمها سعة حمل التيار، وهبوط الجهد، وتحمل تيار القصر، وطريقة التركيب والظروف المحيطة.
1. تيار الحمل والتصميم
تبدأ عملية اختيار الكابل بتحديد التيار الذي تحتاجه الدائرة. ويُعرف هذا التيار باسم تيار التصميم (Ib).
ويعتمد حساب تيار التصميم على قدرة الحمل وجهد التغذية وطبيعة الدائرة. ففي الحمل الأحادي الطور يمكن استخدام العلاقة:
I = P / V
أما في الأنظمة ثلاثية الطور، فتختلف العلاقة حسب نوع الحمل ومعامل القدرة وكفاءة النظام.
ويجب أيضًا مراعاة طبيعة الحمل. فالمحركات، على سبيل المثال، قد تحتاج إلى مراعاة تيار الإقلاع ومتطلبات الحماية وفق المعيار المستخدم.
أما الأحمال المستمرة، فتخضع لقواعد خاصة تختلف حسب المعيار المعتمد. لذلك لا ينبغي تطبيق معامل ثابت على جميع التركيبات دون الرجوع إلى المتطلبات المناسبة.
2. سعة حمل التيار
تعبر سعة حمل التيار (Ampacity) عن مقدار التيار الذي يستطيع الموصل تحمله ضمن ظروف محددة دون تجاوز درجة حرارة التشغيل المسموح بها.
وتعتمد هذه السعة على عدة عوامل، أهمها:
- مادة الموصل، مثل النحاس أو الألومنيوم.
- مساحة المقطع العرضي للموصل.
- نوع العزل ودرجة حرارته المسموح بها.
- طريقة تركيب الكابل.
- درجة الحرارة المحيطة.
- عدد الموصلات الحاملة للتيار.
- ظروف التهوية وتبديد الحرارة.
لذلك لا يمكن تحديد سعة الكابل اعتمادًا على مساحة المقطع فقط. ويجب الرجوع إلى جداول السعة الخاصة بالمعيار وطريقة التركيب المستخدمة.
النحاس والألومنيوم
يتميز النحاس بموصلية كهربائية أعلى من الألومنيوم، لكن المقارنة بينهما لا تعتمد على قاعدة ثابتة تحدد عدد المقاسات التي يجب زيادتها.
وتختلف السعة الفعلية حسب نوع الموصل، والعزل، وطريقة التركيب، ودرجة الحرارة، والمعيار المستخدم. لذلك يجب الاعتماد على الجداول والحسابات المعتمدة بدل استخدام قاعدة تقريبية عامة.
لمزيد من التفاصيل حول ذلك: الفرق بين موصل الألمنيوم وموصل النحاس
درجة حرارة العزل
تتوفر كابلات بعوازل ذات درجات حرارة تشغيل مختلفة، مثل 60 و75 و90 درجة مئوية في بعض الأنظمة.
لكن استخدام قيمة درجة الحرارة الأعلى لا يعني دائمًا إمكانية زيادة سعة الكابل. إذ يجب أيضًا مراعاة تصنيف أطراف التوصيل والمعدات المتصلة والقواعد الخاصة بالمعيار المستخدم.
3. عوامل تصحيح سعة التيار
قد تكون قيمة سعة التيار الموجودة في الجداول مناسبة لظروف مرجعية محددة. لكن ظروف التركيب الفعلية قد تكون أكثر صعوبة، مما يتطلب تطبيق معاملات تصحيح.
ومن أهم هذه العوامل:
درجة الحرارة المحيطة
تؤثر درجة الحرارة المرتفعة في قدرة الكابل على تبديد الحرارة. وكلما ارتفعت درجة الحرارة المحيطة، قد تنخفض سعة حمل التيار المسموح بها.
وهذا عامل مهم في البيئات الحارة، بما في ذلك بعض التركيبات في السعودية، خصوصًا عندما تكون الكابلات في أماكن مرتفعة الحرارة أو ضعيفة التهوية.
تجميع الكابلات
عند وضع عدة كابلات أو موصلات معًا، تقل قدرة الحرارة على الانتقال إلى البيئة المحيطة. وقد يؤدي ذلك إلى ضرورة تخفيض سعة التيار المسموح بها.
ويختلف معامل التصحيح حسب عدد الموصلات وطريقة التركيب والمعيار المستخدم. لذلك لا ينبغي استخدام نسبة ثابتة لجميع التركيبات.
طريقة التركيب
تؤثر طريقة تركيب الكابل بشكل مباشر في تبديد الحرارة. فقد تختلف السعة عند تركيب الكابل:
- داخل أنبوب.
- على صينية كابلات.
- في الهواء.
- داخل مسار مغلق.
- مدفونًا تحت الأرض.
- بالقرب من مواد عازلة حراريًا.
كما تؤثر مقاومة التربة وعمق الدفن في بعض تطبيقات الكابلات الأرضية.
4. توافق الكابل مع جهاز الحماية
بعد تحديد سعة الكابل، يجب التأكد من توافقه مع جهاز الحماية من التيار الزائد.
ومن العلاقات المستخدمة في بعض أنظمة التصميم:
Ib ≤ In ≤ Iz
حيث:
- Ib: تيار التصميم.
- In: تيار جهاز الحماية.
- Iz: سعة حمل التيار المسموح بها للكابل بعد تطبيق معاملات التصحيح.
وتساعد هذه العلاقة على تحقيق التنسيق المطلوب بين الحمل والكابل وجهاز الحماية.
لكن يجب الانتباه إلى أن اختيار القاطع لا يعتمد على التيار وحده، بل يجب مراعاة نوع الدائرة، وطبيعة الحمل، وقدرة القطع، ومتطلبات المعيار المستخدم.
5. هبوط الجهد
حتى إذا كان الكابل قادرًا على تحمل تيار الحمل، فقد يكون مقاسه غير مناسب إذا تسبب في هبوط جهد مرتفع.
ويحدث هبوط الجهد بسبب مقاومة الموصل، وقد تتأثر الحسابات أيضًا بالمفاعلة في بعض التطبيقات. ويزداد هبوط الجهد عادةً مع زيادة طول الكابل والتيار.
ومن أهم العوامل المؤثرة:
- طول الكابل.
- قيمة تيار الحمل.
- مساحة مقطع الموصل.
- مادة الموصل.
- درجة حرارة الموصل.
- جهد النظام.
- نوع الدائرة، أحادية الطور أو ثلاثية الطور.
في المسارات القصيرة، قد تكون سعة حمل التيار هي العامل الحاسم في اختيار المقطع. أما في المسارات الطويلة، فقد يصبح هبوط الجهد هو العامل الذي يفرض استخدام مقطع أكبر.
هل الجهد الأعلى يقلل هبوط الجهد؟
عند ثبات القدرة، يمكن حساب التيار من العلاقة:
I = P / V
لذلك يؤدي ارتفاع الجهد إلى انخفاض التيار المطلوب لنقل القدرة نفسها. وهذا يمكن أن يساعد في تقليل هبوط الجهد، لكن اختيار الكابل النهائي يظل مرتبطًا بسعة التيار والحماية وطريقة التركيب ومتطلبات النظام.
ما النسبة المقبولة لهبوط الجهد؟
توجد قيم إرشادية شائعة لهبوط الجهد في بعض المعايير والمراجع، مثل 3% لبعض أجزاء الدائرة و5% كقيمة إجمالية في تطبيقات معينة.
لكن لا ينبغي اعتبار هذه النسب حدًا إلزاميًا عامًا لجميع التركيبات. فالحد المناسب يعتمد على المعيار المعتمد ونوع الدائرة ومتطلبات المشروع والمعدات المتصلة.
6. تحمل تيار القصر
لا يكفي أن يتحمل الكابل تيار الحمل الطبيعي. إذ يجب أيضًا التأكد من قدرته على تحمل تيار القصر خلال الفترة اللازمة لفصل جهاز الحماية.
عند حدوث قصر كهربائي، يمكن أن يمر تيار مرتفع جدًا خلال الموصل خلال فترة قصيرة. وينتج عن ذلك إجهاد حراري وميكانيكي قد يؤدي إلى تلف الكابل إذا لم يكن مناسبًا.
لذلك يتم التحقق من تحمل الكابل للقصر وفق مستوى تيار العطل وزمن الفصل وخصائص الموصل والعزل. وتدخل قيمة I²t في تقييم الإجهاد الحراري الناتج عن تيار القصر.
وقد يكون الكابل مناسبًا من ناحية سعة التيار أثناء التشغيل الطبيعي، لكنه يحتاج إلى مقطع أكبر عند فحص تحمل القصر.
لمزيد من التفاصيل: تأثير تيار القصر على مقطع الكابلات
7. طريقة التركيب والظروف المحيطة
لا يقتصر اختيار الكابل على المقطع الكهربائي فقط. فقد تفرض البيئة المحيطة متطلبات إضافية تتعلق بنوع الكابل ومواصفاته.
ومن أهم الظروف التي يجب تقييمها:
- درجات الحرارة المرتفعة.
- الرطوبة والمياه.
- الأشعة فوق البنفسجية.
- الزيوت والمواد الكيميائية.
- التعرض للصدمات أو التلف الميكانيكي.
- التركيب تحت الأرض.
- وجود مواد عازلة حول الكابل.
- ضعف التهوية.
- قرب الكابل من مصادر الحرارة.
وفي بعض الحالات، لا يؤدي العامل البيئي إلى زيادة مقاس الكابل فقط، بل قد يتطلب اختيار نوع كابل مناسب للبيئة نفسها.
8. عدد الموصلات ونوع الدائرة
يؤثر عدد الموصلات الحاملة للتيار في قدرة الكابلات على تبديد الحرارة.
لذلك يجب معرفة عدد الموصلات الموجودة داخل الأنبوب أو المسار، وطريقة ترتيبها، وطبيعة الدائرة.
كما يجب التعامل مع موصل الحيادي وموصل التأريض وفق القواعد الخاصة بهما، لأن طريقة تحديد مقاس كل منهما قد تختلف عن موصلات الدائرة الحاملة للتيار.
9. تصنيف الأطراف والمعدات
يجب أن يكون الكابل متوافقًا مع درجات الحرارة والتيارات المسموح بها عند نقاط التوصيل.
فلا يكفي اختيار كابل بعزل ذي تصنيف حراري مرتفع إذا كانت أطراف المعدات أو أجهزة التوصيل لا تسمح باستخدام هذه القيمة في ظروف التطبيق.
لذلك يجب التحقق من تصنيف:
- الكابل.
- القاطع.
- أطراف التوصيل.
- اللوحات الكهربائية.
- المعدات المتصلة.
10. المتطلبات التنظيمية والعملية
قد تفرض اللوائح والمعايير حدًا أدنى لمقطع بعض الموصلات أو متطلبات خاصة بنوع الدائرة.
كما توجد عوامل عملية تؤثر في الاختيار، مثل:
- تكلفة الكابل.
- وزن الموصل.
- توفر المقاسات.
- مساحة الأنابيب.
- نسبة ملء الأنبوب.
- سهولة التركيب.
- إمكانية التوسع مستقبلًا.
ويجب ألا تكون التكلفة هي العامل الذي يحدد المقاس على حساب السلامة والمتطلبات الفنية.

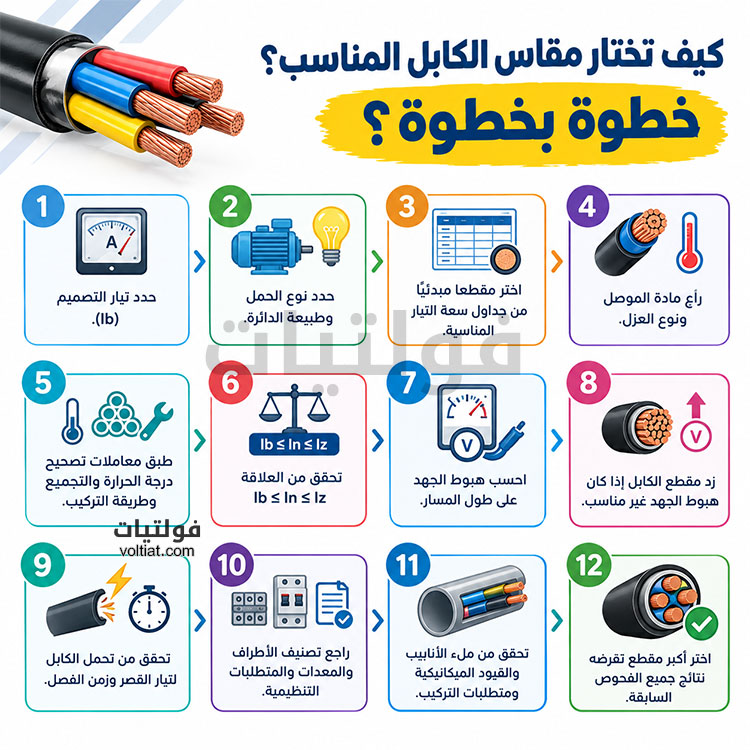

كيف تختار مقاس الكابل المناسب خطوة بخطوة؟
يمكن تلخيص عملية الاختيار في مجموعة خطوات واضحة:
- حدد تيار التصميم (Ib).
- حدد نوع الحمل وطبيعة الدائرة.
- اختر مقطعًا مبدئيًا من جداول سعة التيار المناسبة.
- راعِ مادة الموصل ونوع العزل.
- طبق معاملات تصحيح درجة الحرارة والتجميع وطريقة التركيب.
- تحقق من العلاقة Ib ≤ In ≤ Iz.
- احسب هبوط الجهد على طول المسار.
- زد مقطع الكابل إذا كان هبوط الجهد غير مناسب.
- تحقق من تحمل الكابل لتيار القصر وزمن الفصل.
- راجع تصنيف الأطراف والمعدات والمتطلبات التنظيمية.
- تحقق من ملء الأنابيب والقيود الميكانيكية ومتطلبات التركيب.
- اختر أكبر مقطع تفرضه نتائج جميع الفحوص السابقة.
وبهذه الطريقة لا يعتمد اختيار مقاس الكابل المناسب على عامل واحد، بل على مجموعة من الفحوص التي تضمن سلامة الدائرة وأداءها.
ما المعايير المستخدمة في اختيار مقاس الكابل؟
تختلف طريقة حساب سعة الكابل ومعاملات التصحيح حسب المعيار المستخدم في المشروع.
ومن أشهر المراجع والمعايير المستخدمة عالميًا:
- IEC 60364.
- BS 7671.
- NEC في الولايات المتحدة.
أما في السعودية، فيجب الرجوع إلى اللوائح والمعايير الكهربائية المعتمدة للمشروع والجهات المختصة، وعدم نقل قيم أو جداول من معيار أجنبي وتطبيقها باعتبارها قاعدة عامة.
كما يجب التأكد من إصدار المعيار ومتطلبات المشروع قبل إجراء الحسابات النهائية.
ما الأخطاء الشائعة عند اختيار مقاس الكابل؟
يقع البعض في عدة أخطاء عند اختيار الكابل، ومن أبرزها:
- اختيار المقطع اعتمادًا على الأمبير فقط.
- تجاهل طول الكابل.
- عدم التحقق من هبوط الجهد.
- تجاهل درجة الحرارة المحيطة.
- عدم مراعاة تجميع الكابلات.
- اختيار الكابل من جدول لا يتوافق مع طريقة تركيبه.
- اختيار القاطع دون التحقق من سعة الكابل.
- تجاهل تحمل الكابل لتيار القصر.
- استخدام قواعد تقريبية ثابتة بين النحاس والألومنيوم.
- تطبيق متطلبات معيار أجنبي دون التأكد من ملاءمتها للمشروع.
الخلاصة
يعتمد اختيار مقاس الكابل المناسب على أكثر من سعة التيار. ويجب التحقق من تيار التصميم، وسعة حمل الكابل، وعوامل التصحيح، وتوافق جهاز الحماية، وهبوط الجهد، وتحمل تيار القصر.
كما يجب مراعاة طريقة التركيب ودرجة الحرارة والبيئة وتصنيف الأطراف والمعدات والمتطلبات التنظيمية. وبعد إجراء هذه الفحوص، يتم اختيار أكبر مقطع يلبي جميع المتطلبات.
وفي المشاريع الكهربائية في السعودية، من المهم الرجوع إلى المعايير واللوائح المعتمدة للمشروع، لأن قيم السعة ومعاملات التصحيح ومتطلبات هبوط الجهد قد تختلف حسب المعيار وظروف التركيب.
أسئلة شائعة
تُعد سعة حمل التيار من أهم العوامل، لكنها ليست العامل الوحيد. يجب أيضًا التحقق من هبوط الجهد، وتحمل تيار القصر، وطريقة التركيب، والظروف المحيطة.
نعم. كلما زاد طول الكابل، زاد هبوط الجهد عادةً. وقد يتطلب ذلك استخدام مقطع أكبر من المقاس الذي تحدده سعة التيار وحدها.
عندما يتجاوز هبوط الجهد القيمة المسموح بها أو القيمة التصميمية المناسبة للدائرة، يمكن زيادة مساحة مقطع الموصل لتقليل مقاومته وهبوط الجهد.
نعم. ارتفاع درجة الحرارة المحيطة يقلل قدرة الكابل على تبديد الحرارة، وقد يتطلب تطبيق معامل تصحيح يخفض سعة حمل التيار.
لا. يجب اختيار الكابل بناءً على تيار التصميم وظروف التركيب وسعة التيار وهبوط الجهد وتحمل القصر، ثم التأكد من توافقه مع جهاز الحماية.
