تحتوي لوحة بيانات المحرك الكهربائي على مجموعة من الرموز والأرقام التي تحدد مواصفات المحرك وطريقة تشغيله. وقد تبدو هذه البيانات معقدة في البداية، خصوصًا عند التعامل مع محرك جديد أو فحص محرك موجود في موقع العمل.
لكن قراءة لوحة المحرك بشكل صحيح تساعدك على معرفة جهد التشغيل، التيار، القدرة، السرعة، عدد الأقطاب، التردد، درجة العزل، ودرجة الحماية وغيرها من المعلومات المهمة.
لذلك، إذا كنت مهندسًا أو فني كهرباء أو طالب هندسة في السعودية، فمن المهم أن تتعرف على معنى هذه الرموز قبل توصيل المحرك أو اختيار وسيلة الحماية المناسبة له.
ما هي لوحة بيانات المحرك الكهربائي؟
لوحة بيانات المحرك أو Motor Nameplate هي لوحة تثبت على جسم المحرك، وتحتوي على البيانات الكهربائية والميكانيكية الأساسية الخاصة به.
وتختلف البيانات الموجودة على اللوحة من محرك إلى آخر حسب الشركة المصنعة ونوع المحرك. ومع ذلك، توجد مجموعة من الرموز الشائعة التي تظهر في معظم المحركات الكهربائية.
وفيما يلي أهم هذه الرموز ومعنى كل منها.

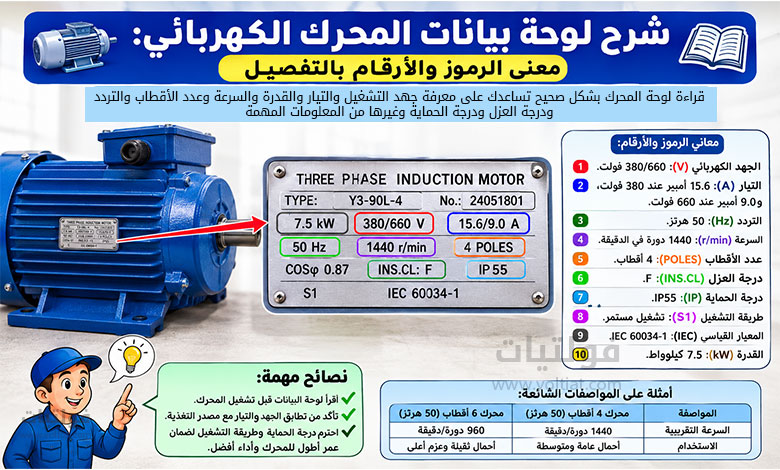

أهم بيانات لوحة المحرك الكهربائي
Model وType: الموديل والنوع
- Model: رقم أو اسم موديل المحرك.
- Type: نوع المحرك أو الطراز حسب تصنيف الشركة المصنعة.
- Tipo: كلمة تستخدم في بعض اللوحات، وتعني النوع.
تساعد هذه البيانات في تحديد المحرك عند طلب قطع الغيار أو الرجوع إلى كتالوج الشركة المصنعة.
Volt: جهد التشغيل
يشير Volt (V) إلى الجهد الكهربائي الاسمي الذي صُمم المحرك للعمل عنده.
وقد تحتوي لوحة المحرك على أكثر من قيمة للجهد، مثل:
230/400 V
وغالبًا ترتبط هذه القيم بطريقة توصيل ملفات المحرك، مثل Delta (Δ) أو Star (Y).
لذلك، لا يجب اختيار طريقة التوصيل اعتمادًا على الرمز وحده. يجب قراءة بيانات الجهد وطريقة التوصيل الموجودة على لوحة المحرك واتباع مخطط الشركة المصنعة.
AMP: التيار الاسمي
يشير AMP أو A إلى التيار الاسمي الذي يسحبه المحرك عند ظروف التشغيل المحددة على لوحة البيانات.
وتُستخدم قيمة التيار في العديد من التطبيقات، مثل:
- اختيار القاطع المناسب.
- ضبط الأوفرلود.
- اختيار مقطع الكابل.
- تقييم الحمل الكهربائي.
- فحص أداء المحرك أثناء التشغيل.
ومن المهم عدم ضبط الحماية اعتمادًا على القدرة فقط، بل الرجوع إلى التيار الاسمي الموجود على لوحة المحرك.
Hz أو Hertz: التردد
يشير Hz أو Hertz إلى تردد مصدر التغذية الكهربائية.
في الأنظمة الكهربائية المستخدمة في السعودية يكون التردد الاسمي لشبكة الكهرباء 60 هرتز.
وقد تجد على لوحة المحرك قيمة مثل:
60 Hz
وهذا يعني أن المحرك مصمم للعمل عند تردد اسمي قدره 60 هرتز، ما لم تذكر الشركة المصنعة نطاقًا مختلفًا.
kW: القدرة الاسمية للمحرك
يشير kW إلى القدرة الاسمية للمحرك، وهي من أهم البيانات الموجودة على لوحة المحرك.
وتساعد هذه القيمة في تحديد حجم المحرك ومقارنته بالحمل الميكانيكي المطلوب.
على سبيل المثال، إذا كانت لوحة المحرك تشير إلى:
7.5 kW
فهذا يعني أن القدرة الاسمية للمحرك تبلغ 7.5 كيلوواط.
HP وCV وPS: القدرة بالحصان
قد تُكتب القدرة الميكانيكية للمحرك باستخدام وحدات مختلفة، منها:
- HP: Horsepower
- CV: Cheval Vapeur
- PS: Pferdestärke
- CH: اختصار يستخدم في بعض الدول للدلالة على القدرة بالحصان.
وتُستخدم هذه الوحدات للتعبير عن قدرة المحرك بالحصان، بينما يُعد kW من الوحدات الشائعة للتعبير عن القدرة الاسمية للمحركات.
RPM: سرعة دوران المحرك
يشير RPM إلى عدد دورات المحرك في الدقيقة، وهو اختصار لـ:
Revolutions Per Minute
وتوضح هذه القيمة سرعة دوران عمود المحرك عند ظروف التشغيل الاسمية.
على سبيل المثال:
RPM = 1450
يعني أن السرعة الاسمية للمحرك تبلغ نحو 1450 دورة في الدقيقة.
وقد تظهر اختصارات أخرى للدلالة على السرعة حسب الشركة المصنعة أو لغة لوحة البيانات، مثل:
- TPM
- U/min
- UPM
- GIRI
Pole أو POLI: عدد الأقطاب
يشير Pole أو POLI إلى عدد أقطاب المحرك.
ويرتبط عدد الأقطاب بسرعة المجال المغناطيسي للمحرك. وعند ثبات التردد، كلما زاد عدد الأقطاب انخفضت السرعة التزامنية.
وتُحسب السرعة التزامنية تقريبًا من العلاقة:
Ns = 120 × f ÷ P
حيث:
- Ns: السرعة التزامنية بوحدة دورة/دقيقة.
- f: التردد بالهرتز.
- P: عدد الأقطاب.
أما السرعة الفعلية للمحرك الحثي فتكون أقل من السرعة التزامنية بسبب الانزلاق Slip.
PH أو Phase: عدد الأطوار
يشير PH أو Phase إلى عدد أطوار التغذية الكهربائية للمحرك.
وقد تجد على لوحة البيانات:
- 1 PH: محرك أحادي الطور.
- 3 PH: محرك ثلاثي الطور.
وتظهر هذه المعلومة بشكل متكرر في المحركات المستخدمة في المباني والمنشآت والمعدات الصناعية.
Class وINS وCL وISOL: درجة العزل
تشير الرموز:
- CLASS
- INS
- CL
- ISOL
- INSUL
إلى فئة نظام العزل المستخدم في ملفات المحرك.
وتحدد فئة العزل قدرة نظام العزل على تحمل درجات الحرارة ضمن حدود التصنيف المعتمد.
ومن فئات العزل الشائعة:
| فئة العزل | أقصى درجة حرارة لنظام العزل |
|---|---|
| Y | 90°C |
| A | 105°C |
| E | 120°C |
| B | 130°C |
| F | 155°C |
| H | 180°C |
وتُعد الفئة F شائعة في كثير من المحركات الكهربائية الحديثة، بينما توجد فئات أخرى حسب تصميم المحرك والشركة المصنعة.
ملاحظة مهمة: درجات الحرارة في الجدول هي الحدود الحرارية القصوى المرتبطة بتصنيف نظام العزل، وليست درجة حرارة تشغيل يُفترض أن يصل إليها المحرك بشكل طبيعي طوال الوقت.
IP: درجة حماية المحرك
يشير الرمز IP إلى درجة حماية جسم المحرك من دخول الأجسام الصلبة والماء.
فعلى سبيل المثال، إذا كانت اللوحة تحمل:
IP55
فإن الرقم الأول يعبّر عن مستوى الحماية ضد دخول الأجسام الصلبة، بينما الرقم الثاني يعبّر عن مستوى الحماية ضد دخول الماء.
وتعد درجة الحماية مهمة جدًا عند اختيار المحرك حسب بيئة التشغيل.
فالمحرك المستخدم داخل غرفة معدات مكيفة قد يحتاج إلى مستوى حماية مختلف عن المحرك المستخدم في بيئة صناعية أو معرضة للأتربة والرطوبة.
مقال ذو صلة: اختيار المحرك الكهربائي المناسب
Cos φ: معامل القدرة
يشير Cos φ إلى معامل القدرة للمحرك.
ويعد معامل القدرة من البيانات المهمة في الأنظمة الكهربائية، لأنه يرتبط بالعلاقة بين القدرة الفعالة والقدرة الظاهرية.
وكلما انخفض معامل القدرة، زادت القدرة غير الفعالة المطلوبة من النظام، وقد يرتفع التيار المسحوب عند نفس القدرة الفعالة.
لذلك، تظهر قيمة Cos φ على لوحات العديد من المحركات الكهربائية.
مقال ذو صلة: ما هو معامل القدرة (PF)؟
بيانات المكثف في المحركات أحادية الطور
قد تحتوي بعض المحركات، خصوصًا المحركات أحادية الطور، على بيانات خاصة بالمكثف.
ومن الاختصارات التي قد تظهر على بعض اللوحات:
- C / MF / µF: سعة المكثف.
- VC: جهد المكثف.
- CA: قد يستخدم للدلالة على مكثف البدء حسب تصميم الشركة.
- CD: قد يستخدم للدلالة على مكثف التشغيل أو الدوران حسب الشركة المصنعة.
ومن المهم الانتباه إلى أن اختصارات المكثفات ليست موحدة بالضرورة بين جميع الشركات المصنعة، لذلك يجب الرجوع إلى مخطط المحرك أو كتالوج الشركة قبل استبدال المكثف.
Rating وDuty: نظام تشغيل المحرك
قد تجد على لوحة المحرك عبارات مثل:
- RATING
- CONT
- DUTY CONT
- SERVIZIO CONT
وتشير كلمة CONT أو Continuous Duty إلى أن المحرك مصمم للعمل بشكل مستمر ضمن ظروف التشغيل المحددة من الشركة المصنعة.
ويُعد نظام التشغيل من البيانات المهمة عند اختيار المحرك للتطبيق المطلوب، خصوصًا في المعدات التي تعمل لفترات طويلة.
Weight: وزن المحرك
يشير:
WEIGHT Kg
إلى وزن المحرك بالكيلوغرام.
وقد تكون هذه المعلومة مهمة عند نقل المحرك أو رفعه أو تحديد طريقة تثبيته في موقع العمل.
Date: تاريخ التصنيع
يشير DATE إلى تاريخ تصنيع المحرك أو تاريخ إنتاجه وفق نظام الشركة المصنعة.
ويمكن الاستفادة من هذه البيانات عند تتبع عمر المحرك أو الرجوع إلى سجلات الصيانة وقطع الغيار.
Bearing: رقم المحمل
يشير Bearing إلى بيانات المحامل المستخدمة في المحرك.
وقد تحتوي اللوحة أو مستندات الشركة المصنعة على أرقام المحامل، وهي مهمة عند إجراء أعمال الصيانة والاستبدال.
ويجب الاعتماد على رقم المحمل المحدد من الشركة المصنعة عند الاستبدال، وليس على أبعاد المحمل فقط.
جدول أهم رموز لوحة بيانات المحرك
| الرمز | المعنى | الاستخدام |
|---|---|---|
| Model | الموديل | تحديد طراز المحرك |
| Type | النوع | تحديد نوع المحرك |
| Volt / V | الجهد | تحديد جهد التشغيل |
| AMP / A | التيار | معرفة التيار الاسمي |
| Hz | التردد | تحديد تردد التغذية |
| kW | القدرة | تحديد القدرة الاسمية |
| HP | القدرة بالحصان | التعبير عن قدرة المحرك |
| RPM | السرعة | سرعة الدوران |
| Pole | الأقطاب | عدد أقطاب المحرك |
| PH | الأطوار | تحديد عدد الأطوار |
| Class | فئة العزل | تصنيف نظام العزل |
| IP | درجة الحماية | الحماية من الأجسام والماء |
| Cos φ | معامل القدرة | معامل القدرة |
| µF | سعة المكثف | في المحركات التي تستخدم مكثفات |
| Duty | نظام التشغيل | تحديد طريقة تشغيل المحرك |
| Weight | الوزن | وزن المحرك |
| Date | التاريخ | تاريخ التصنيع |
| Bearing | المحمل | تحديد بيانات المحامل |

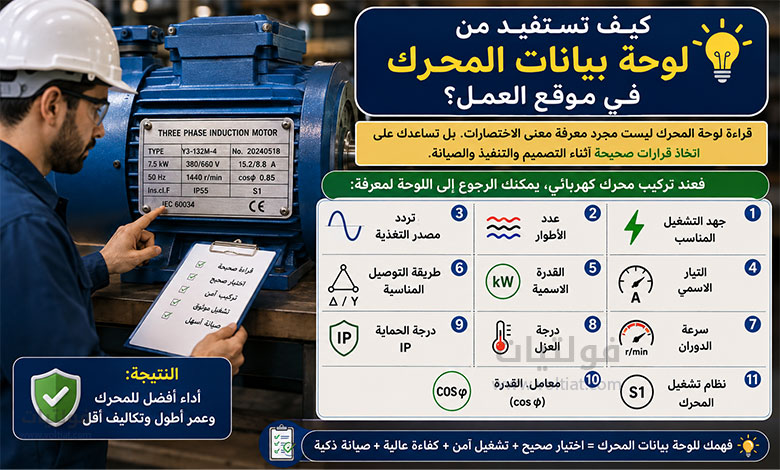

كيف تستفيد من لوحة بيانات المحرك في موقع العمل؟
قراءة لوحة المحرك ليست مجرد معرفة معنى الاختصارات. بل تساعدك على اتخاذ قرارات صحيحة أثناء التصميم والتنفيذ والصيانة.
فعند تركيب محرك كهربائي، يمكنك الرجوع إلى اللوحة لمعرفة:
- جهد التشغيل المناسب.
- عدد الأطوار.
- تردد مصدر التغذية.
- التيار الاسمي.
- القدرة الاسمية.
- طريقة التوصيل المناسبة.
- سرعة الدوران.
- درجة العزل.
- درجة الحماية IP.
- معامل القدرة.
- نظام تشغيل المحرك.
وهذه المعلومات تساعد المهندس والفني على اختيار عناصر الحماية والتغذية المناسبة وفق تصميم النظام وتعليمات الشركة المصنعة.
لماذا يجب قراءة لوحة المحرك قبل التوصيل؟
يُعد الاعتماد على شكل المحرك أو قدرته التقريبية فقط من الأخطاء التي يجب تجنبها.
فقد يتشابه محركان في القدرة، لكن تختلف بينهما بيانات الجهد أو التيار أو عدد الأطوار أو طريقة التوصيل.
لذلك، يجب دائمًا قراءة لوحة البيانات ومخطط التوصيل قبل تشغيل المحرك.
كما يجب مطابقة البيانات مع مصدر التغذية والقاطع والكابل ووسيلة الحماية المستخدمة في الدائرة.
أسئلة شائعة حول لوحة بيانات المحرك الكهربائي
تشير kW إلى القدرة الاسمية للمحرك، وهي إحدى أهم البيانات المستخدمة في تحديد قدرة المحرك.
RPM تعني عدد دورات المحرك في الدقيقة، وتستخدم للتعبير عن سرعة دوران عمود المحرك.
IP55 هو رمز لدرجة حماية جسم المحرك من دخول الأجسام الصلبة والماء وفق تصنيف الحماية IP.
Class F تشير إلى فئة العزل الحراري لنظام عزل ملفات المحرك، وتبلغ درجة الحرارة القصوى المرتبطة بتصنيفها 155°C.
Star (Y) وDelta (Δ) هما طريقتان لتوصيل ملفات المحرك ثلاثي الطور. وتحديد طريقة التوصيل الصحيحة يعتمد على جهد الشبكة وبيانات لوحة المحرك.
ابحث عن قيمة RPM في لوحة البيانات. هذه القيمة توضح السرعة الاسمية للمحرك بوحدة دورة في الدقيقة.
الخلاصة
تحتوي لوحة بيانات المحرك الكهربائي على معلومات أساسية تساعدك على فهم طريقة تشغيل المحرك واختيار التجهيزات المناسبة له.
ومن أهم البيانات التي يجب معرفتها: الجهد، التيار، التردد، القدرة، السرعة، عدد الأقطاب، عدد الأطوار، درجة العزل، درجة الحماية IP، ومعامل القدرة.
لذلك، قبل توصيل أي محرك كهربائي في موقع العمل، احرص على قراءة لوحة البيانات ومقارنتها بجهد الشبكة وطريقة التوصيل ومتطلبات الحمل، مع الالتزام بتعليمات الشركة المصنعة ومعايير السلامة الكهربائية.
