يعد قانون أوم من أهم القوانين الأساسية في الهندسة الكهربائية والإلكترونيات، لأنه يوضح العلاقة بين ثلاثة مفاهيم رئيسية في الدوائر الكهربائية: الجهد الكهربائي، والتيار الكهربائي، والمقاومة الكهربائية.
يساعدك فهم قانون أوم على حساب قيمة التيار أو الجهد أو المقاومة عندما تكون القيم الأخرى معروفة، ولذلك يُستخدم على نطاق واسع في تحليل الدوائر الكهربائية وتصميمها وفحص الأعطال.
ما هو قانون أوم؟
ينص قانون أوم (Ohm’s Law) على أن التيار الكهربائي المار عبر عنصر أومي يتناسب طرديًا مع فرق الجهد بين طرفيه، عندما تبقى المقاومة والظروف الفيزيائية المؤثرة عليها ثابتة.
بمعنى أبسط: عند ثبات المقاومة، تؤدي زيادة الجهد إلى زيادة التيار، بينما تؤدي زيادة المقاومة عند ثبات الجهد إلى انخفاض التيار.
ما هي معادلة قانون أوم؟
يمكن التعبير عن قانون أوم بالمعادلة الأساسية:
V = I × R
حيث:
- V = الجهد الكهربائي، ويُقاس بالفولت (V).
- I = التيار الكهربائي، ويُقاس بالأمبير (A).
- R = المقاومة الكهربائية، وتُقاس بالأوم (Ω).
ويمكن إعادة ترتيب المعادلة لحساب أي قيمة مجهولة:
I = V ÷ R
لحساب التيار.
R = V ÷ I
لحساب المقاومة.
V = I × R
لحساب الجهد.

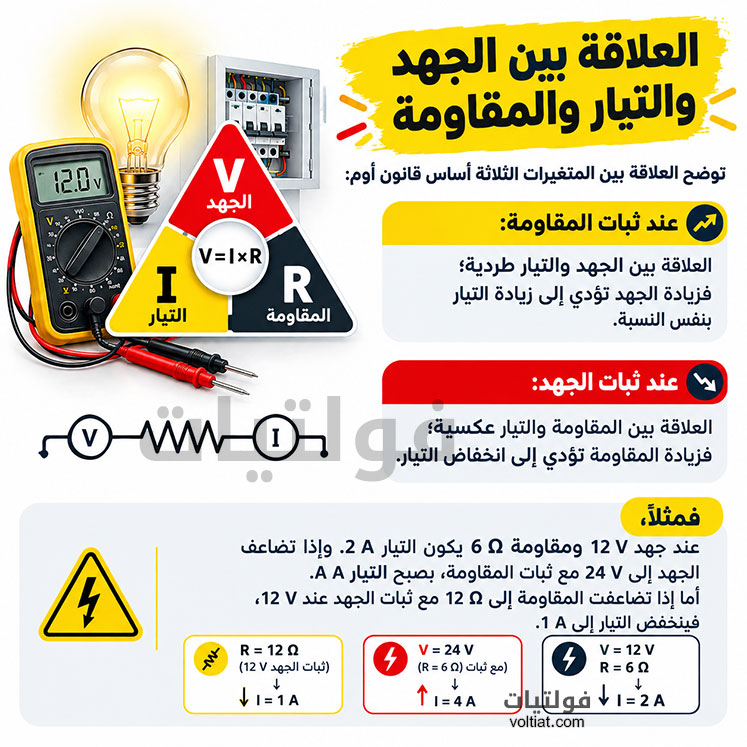

العلاقة بين الجهد والتيار والمقاومة
يمكن فهم ذلك من خلال العلاقة بين المتغيرات الثلاثة:
العلاقة بين الجهد والتيار
عند ثبات المقاومة، تكون العلاقة بين الجهد والتيار طردية.
فإذا تضاعف الجهد، يتضاعف التيار أيضًا، بشرط بقاء المقاومة ثابتة.
مثال:
إذا كانت مقاومة الدائرة 6 Ω والجهد 12 V:
I = 12 ÷ 6 = 2 A
إذا ارتفع الجهد إلى 24 V مع بقاء المقاومة عند 6 Ω:
I = 24 ÷ 6 = 4 A
أي أن مضاعفة الجهد أدت إلى مضاعفة التيار. لمزيد من التفاصيل: ما هو الجهد الكهربائي؟ وما وحدة قياسه؟ شرح مبسط
العلاقة بين المقاومة والتيار
عند ثبات الجهد، تكون العلاقة بين المقاومة والتيار عكسية.
فكلما زادت المقاومة الكهربائية، انخفض التيار.
مثال:
إذا كان الجهد 12 V والمقاومة 6 Ω:
I = 12 ÷ 6 = 2 A
أما إذا أصبحت المقاومة 12 Ω مع بقاء الجهد عند 12 V:
I = 12 ÷ 12 = 1 A
إذن زيادة المقاومة من 6 Ω إلى 12 Ω أدت إلى انخفاض التيار من 2 A إلى 1 A.
لمعرفة المزيد حول التيار الكهربائي: ما هو التيار الكهربائي
جدول الجهد والتيار والمقاومة
| الكمية الكهربائية | الرمز | وحدة القياس | العلاقة |
|---|---|---|---|
| الجهد الكهربائي | V | فولت (V) | V = I × R |
| التيار الكهربائي | I | أمبير (A) | I = V ÷ R |
| المقاومة الكهربائية | R | أوم (Ω) | R = V ÷ I |
أمثلة على قانون أوم
مثال 1: حساب التيار
لدينا دائرة كهربائية جهدها 24 فولت ومقاومتها 8 أوم. ما قيمة التيار؟
نستخدم:
I = V ÷ R
بالتعويض:
I = 24 ÷ 8
إذن:
I = 3 أمبير
مثال 2: حساب المقاومة
يمر تيار مقداره 2 أمبير في دائرة جهدها 10 فولت. ما قيمة المقاومة؟
نستخدم:
R = V ÷ I
بالتعويض:
R = 10 ÷ 2
إذن:
R = 5 أوم
مثال 3: حساب الجهد
يمر تيار مقداره 4 أمبير في مقاومة قيمتها 5 أوم. ما الجهد بين طرفي المقاومة؟
نستخدم:
V = I × R
بالتعويض:
V = 4 × 5
إذن:
V = 20 فولت
مثال عملي لفهم قانون أوم
لنفترض وجود مصدر جهد 12 فولت متصل بمقاومة قيمتها 6 أوم.
يمكن حساب التيار كالتالي:
I = V ÷ R
I = 12 ÷ 6 = 2 أمبير
هذا يعني أن التيار المتوقع، وفق العلاقة الأومية وتحت الظروف المفترضة، يبلغ 2 أمبير.
إذا استبدلنا المقاومة بأخرى قيمتها 12 أوم مع بقاء الجهد عند 12 فولت:
I = 12 ÷ 12 = 1 أمبير
وهنا نلاحظ عمليًا أن زيادة المقاومة أدت إلى انخفاض التيار.
لماذا يعد قانون أوم مهمًا في الدوائر الكهربائية؟
يستخدم قانون أوم في العديد من التطبيقات الكهربائية والإلكترونية، ومنها:
- حساب التيار في الدوائر الكهربائية.
- حساب قيمة المقاومة المطلوبة في بعض التطبيقات.
- تحديد الجهد اللازم عبر عنصر كهربائي.
- تحليل الدوائر البسيطة.
- فحص بعض الأعطال الكهربائية.
- فهم العلاقة بين الجهد والتيار والمقاومة.
- إجراء الحسابات الأساسية قبل اختيار بعض المكونات الكهربائية والإلكترونية.
ويُستخدم قانون أوم أيضًا إلى جانب قوانين أخرى، مثل قانون كيرشوف للجهد، لتحليل الدوائر الأكثر تعقيدًا.
حدود قانون أوم: هل ينطبق على جميع الأجهزة؟
لا. من المهم معرفة أن قانون أوم ليس وصفًا عامًا لسلوك جميع العناصر الكهربائية.
يصف القانون السلوك الأومي عندما تكون العلاقة بين الجهد والتيار خطية ضمن ظروف تشغيل معينة، وتبقى المقاومة ثابتة أو لا تتغير بشكل مؤثر.
هناك عناصر ومواد يكون سلوكها غير أومي، أي أن العلاقة بين الجهد والتيار لا تكون خطية أو تتغير مع ظروف التشغيل.
ومن أمثلة العوامل التي يمكن أن تؤثر في هذه العلاقة:
- درجة الحرارة.
- الجهد المطبق.
- التيار المار.
- خصائص المادة.
- ظروف تشغيل العنصر.
على سبيل المثال، يمكن أن تتغير مقاومة بعض المكونات بشكل ملحوظ مع ارتفاع درجة حرارتها، ولذلك لا يمكن دائمًا التعامل معها على أنها مقاومة ثابتة.
لذلك يجب عدم افتراض أن كل جهاز كهربائي يمكن وصف سلوكه بالكامل بالمعادلة V = I × R باستخدام قيمة مقاومة ثابتة.
الفرق بين المقاومة الثابتة والسلوك غير الأومي
في المقاومة الأومية المثالية، تكون العلاقة بين الجهد والتيار خطية عند ثبات الظروف.
أما في العنصر غير الأومي، فقد تتغير العلاقة بين الجهد والتيار أثناء التشغيل.
وهذا يعني أن قيمة المقاومة المحسوبة من:
R = V ÷ I
قد تختلف عند نقاط تشغيل مختلفة.
لذلك من المهم معرفة خصائص العنصر قبل تطبيق قانون أوم عليه.
قانون أوم وتحليل الدوائر الكهربائية
يُستخدم قانون أوم كأحد الأسس التي يعتمد عليها تحليل الدوائر الكهربائية.
فعند معرفة أي قيمتين من الجهد والتيار والمقاومة، يمكن حساب القيمة الثالثة باستخدام العلاقة المناسبة.
وفي الدوائر التي تحتوي على عدة مكونات، يمكن دمج قانون أوم مع قوانين أخرى، مثل قوانين كيرشوف، للوصول إلى قيم التيارات والجهود المختلفة داخل الدائرة.
أسئلة شائعة حول قانون أوم
قانون أوم هو علاقة تربط بين الجهد والتيار والمقاومة في العناصر الأومية، ويُعبّر عنها بالمعادلة:
V = I × R
ما وحدة قياس المقاومة؟
تقاس المقاومة الكهربائية بوحدة الأوم (Ω).
يقاس الجهد الكهربائي بوحدة الفولت (V).
يقاس التيار الكهربائي بوحدة الأمبير (A).
يمكن حساب التيار بقسمة الجهد على المقاومة: I = V ÷ R
يمكن حساب المقاومة بقسمة الجهد على التيار: R = V ÷ I
ليس بالضرورة في جميع الأجهزة. في عنصر أومي وعند ثبات المقاومة، تؤدي زيادة الجهد إلى زيادة التيار بشكل متناسب. أما في العناصر غير الأومية فقد لا تكون العلاقة خطية.
لا. قانون أوم يصف السلوك الأومي تحت ظروف محددة، بينما توجد عناصر كهربائية وإلكترونية يكون سلوكها غير أومي أو تتغير خصائصها مع ظروف التشغيل.
الخلاصة
يشرح قانون أوم العلاقة الأساسية بين الجهد والتيار والمقاومة، ويمكن التعبير عنه بالمعادلة:
V = I × R
ومن خلال هذه العلاقة يمكن حساب الجهد أو التيار أو المقاومة عندما تكون القيم الأخرى معروفة.
لكن يجب الانتباه إلى أن تطبيق قانون أوم يفترض وجود سلوك أومي ضمن ظروف معينة، ولذلك لا يمكن اعتبار جميع الأجهزة والمكونات الكهربائية مقاومات ثابتة تتبع العلاقة نفسها في جميع ظروف التشغيل.
المصادر:
- كتاب أوم الأساسي (1827) – Internet Archive
- Nahum Kipnis (2009) – A Law of Physics in the Classroom: The Case of Ohm’s Law
