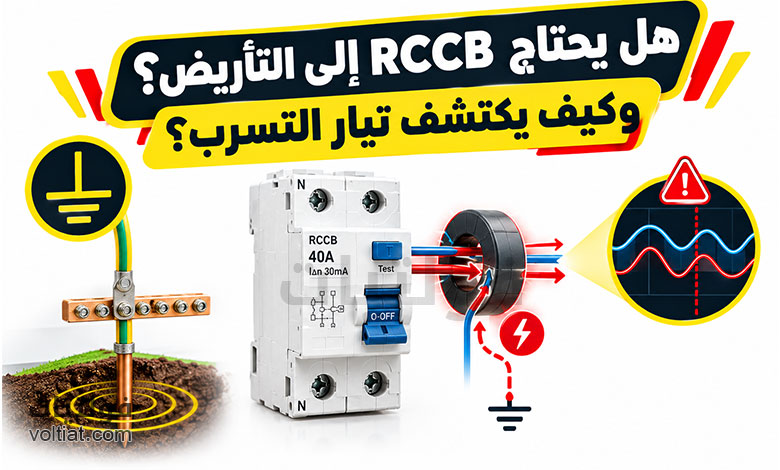

قد يعتقد البعض أن RCCB يحتاج إلى التأريض حتى يكتشف تيار التسرب، لكن مبدأ عمله لا يعتمد على قياس التيار المار في موصل الأرضي.
يعتمد قاطع التيار المتبقي RCCB، المعروف أيضًا باسم RCD، على اكتشاف الفرق بين التيارات المارة في الموصلات التي يراقبها. لذلك يمكنه اكتشاف التيار المتبقي دون أن يكون موصل التأريض جزءًا من دائرة الاستشعار.
ومع ذلك، لا يعني ذلك الاستغناء عن التأريض. فموصل الحماية والتأريض الصحيح يظلان جزءًا أساسيًا من منظومة السلامة الكهربائية، ويساعدان على التعامل مع أعطال التوصيل وحماية الأشخاص والمعدات.
في هذا المقال، سنتعرف على طريقة عمل RCCB، وكيف يكتشف التسرب، وهل يعمل بدون تأريض، ولماذا لا يغني عن نظام التأريض الصحيح.
هل يحتاج RCCB إلى التأريض لاكتشاف التسرب؟
لا يحتاج RCCB إلى توصيل مباشر بموصل التأريض PE حتى يكتشف التيار المتبقي.
يعتمد مبدأ كشف RCCB على عدم توازن التيارات داخل محول التيار التجميعي، وليس على قياس تيار يمر في موصل الأرضي.
يمر الطور والمحايد، أو الموصلات التي يراقبها الجهاز، عبر محول تيار حلقي داخل RCCB. وفي الحالة الطبيعية، يكون مجموع التيارات المارة عبر المحول قريبًا من الصفر.
أما عند تسرب جزء من التيار إلى مسار آخر، فإن التيارات تصبح غير متساوية. يكتشف RCCB هذا الفرق، ثم يفصل الدائرة عندما يتجاوز التيار المتبقي قيمة الحساسية المحددة للجهاز.
لذلك، فإن RCCB لا يحتاج إلى أن يمر تيار التسرب عبر موصل التأريض حتى يكتشفه. المهم هو أن يخرج جزء من التيار عن المسار الذي يراقبه الجهاز.

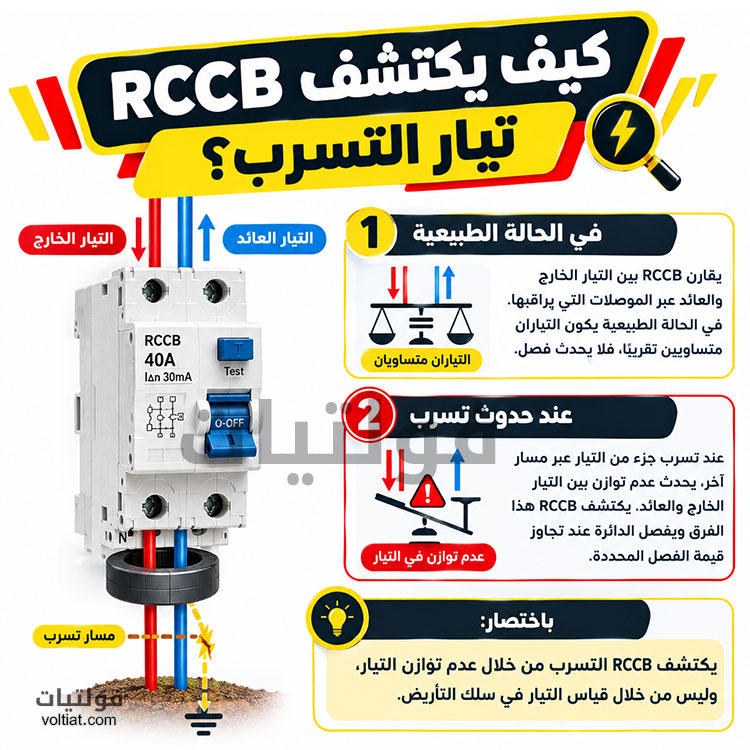

كيف يكتشف RCCB تيار التسرب؟
يعتمد RCCB على مبدأ بسيط: مقارنة التيار الخارج بالتيار العائد عبر الموصلات التي تمر داخل المحول التجميعي.
ماذا يحدث في الوضع الطبيعي؟
في الدائرة السليمة، يمر التيار من المصدر عبر الموصل الحي إلى الحمل، ثم يعود عبر الموصل المحايد.
لذلك يكون التيار الخارج مساويًا تقريبًا للتيار العائد. ينتج عن ذلك مجال مغناطيسي متوازن داخل المحول التجميعي، ولا يظهر تيار متبقٍ يؤدي إلى فصل القاطع.
ماذا يحدث عند وجود تسرب؟
عند حدوث تلف في العزل أو ملامسة شخص لجزء مكهرب، قد يسلك جزء من التيار مسارًا آخر بدل العودة عبر الموصل الذي يراقبه RCCB.
قد يمر هذا التيار مثلًا عبر جسم شخص أو جزء معدني أو مسار آخر غير مقصود.
في هذه الحالة، يصبح التيار الخارج مختلفًا عن التيار العائد. وينتج عن ذلك عدم توازن داخل المحول التجميعي.
يكتشف RCCB هذا الفرق، ثم يرسل إشارة إلى آلية الفصل لفتح نقاط التلامس وقطع التغذية عندما يتجاوز التيار المتبقي قيمة الفصل المحددة للجهاز.
إذن، RCCB يقيس عدم التوازن بين الموصلات التي يراقبها، وليس التيار الموجود في سلك التأريض.
وهنا يجب التفريق بين تيار التسرب وبين الأعطال الأخرى. فالقصر الكهربائي والحمل الزائد لهما خصائص مختلفة، وتتعامل معهما أجهزة الحماية من زيادة التيار. ويمكنك التعرف أكثر على ذلك في مقال كيفية اكتشاف القصر الكهربائي؟ علامات وأسباب وطرق الفحص.
هل يعمل RCCB بدون تأريض؟
يمكن لـRCCB اكتشاف التيار المتبقي دون الاعتماد على موصل التأريض في مبدأ الاستشعار، لكن ذلك لا يعني أن النظام الكهربائي يصبح آمنًا أو مكتمل الحماية بدون تأريض.
يعتمد اكتشاف التسرب على وجود مسار فعلي للتيار خارج الموصلات التي يراقبها RCCB.
فإذا خرج جزء من التيار من الدائرة وعاد عبر مسار آخر، فسوف يظهر عدم توازن يمكن للجهاز اكتشافه.
أما إذا حدث عطل في جهاز معدني ولم يوجد مسار مناسب لتيار العطل، فقد لا يظهر تيار متبقٍ كافٍ لفصل RCCB في تلك اللحظة.
وقد يتغير الوضع عند لمس شخص للجزء المكهرب، لأن جسمه يمكن أن يوفر مسارًا لتيار التسرب. وهنا قد يكتشف RCCB عدم التوازن ويفصل الدائرة.
لكن الاعتماد على جسم الإنسان لتوفير مسار لتيار العطل ليس وسيلة حماية مقبولة. لذلك يجب توفير نظام تأريض وربط وقائي مناسب وفق متطلبات التركيب والمعايير المعمول بها.
لماذا لا يغني RCCB عن التأريض؟
يؤدي كل من RCCB والتأريض وظيفة مختلفة داخل منظومة الحماية الكهربائية.
وظيفة التأريض وموصل الحماية
يوفر موصل الحماية PE مسارًا مقصودًا ومنخفض المعاوقة لتيار العطل عند وصول الجهد إلى جسم معدني مكشوف.
يساعد ذلك على مرور تيار عطل مناسب لتشغيل أجهزة الحماية، كما يساهم في تقليل خطر ارتفاع جهد اللمس على الأجزاء المعدنية.
ولهذا السبب، لا ينبغي التعامل مع تأريض المعدات الكهربائية باعتباره خيارًا إضافيًا، بل كجزء من منظومة الحماية التي يجب تنفيذها وفحصها بشكل صحيح.
وظيفة RCCB
يراقب RCCB الفرق بين التيارات المارة في الموصلات التي يراقبها. لذلك يستطيع اكتشاف تيارات متبقية صغيرة قد لا تكون كافية لتشغيل قاطع الحماية من زيادة التيار.
وتتوفر أجهزة RCCB بحساسيات مختلفة، ومن بينها أجهزة ذات حساسية 30 mA المستخدمة على نطاق واسع للحماية الإضافية من خطر الصعق الكهربائي.
لذلك، لا ينبغي النظر إلى RCCB على أنه بديل عن التأريض.
التأريض وRCCB وسيلتان متكاملتان للحماية، ولكل منهما وظيفة مختلفة.
ما الفرق بين RCCB وELCB؟
قد يحدث خلط بين RCCB وبعض أنواع ELCB القديمة، رغم اختلاف مبدأ عملهما.
يعتمد RCCB على اكتشاف عدم توازن التيار بين الموصلات التي تمر عبر محول التيار التجميعي.
أما بعض أجهزة ELCB القديمة التي تعمل بالجهد، فكانت تعتمد على اكتشاف فرق جهد مرتبط بنظام التأريض.
لذلك لا ينبغي استخدام المصطلحين باعتبارهما متطابقين في مبدأ العمل.
وإذا كنت تتعامل مع منظومة حماية حديثة، فمن المهم أيضًا معرفة أنواع RCCB المختلفة، لأن اختيار النوع يعتمد على طبيعة التيارات المتبقية التي يمكن أن تنتجها الأحمال.
هل يحتاج زر اختبار RCCB إلى التأريض؟
يحتوي RCCB عادةً على دائرة اختبار داخلية تنشئ عدم توازن مصطنع في التيار عند الضغط على زر TEST.
وبذلك يمكن اختبار آلية الفصل دون الاعتماد على حدوث تسرب حقيقي في الحمل.
لذلك، يعمل زر الاختبار الداخلي وفق تصميم الجهاز ودائرة الاختبار الخاصة به. أما بعض أجهزة الاختبار الخارجية، فقد تعتمد على وجود مسار إلى الأرض حتى تتمكن من إنشاء تيار اختبار.
ويجب إجراء اختبار RCCB بالطريقة المحددة من الشركة المصنعة، وعدم اعتبار نجاح زر الاختبار وحده دليلًا على سلامة نظام التأريض بالكامل.
ماذا يحدث إذا كان التأريض غير صحيح؟
وجود RCCB لا يعوض عن وجود خلل في نظام التأريض.
إذا كان موصل الحماية غير موجود أو مقطوعًا، فقد لا يتدفق تيار العطل بالطريقة المتوقعة عند حدوث تماس بين موصل حي وجسم معدني.
وقد يؤدي ذلك إلى بقاء الجزء المعدني عند جهد خطير إلى أن يتوفر مسار آخر للتيار.
لذلك يجب فحص عناصر منظومة الحماية بشكل متكامل، ومنها:
- موصل الحماية PE.
- نظام التأريض والربط الوقائي.
- أجهزة الحماية من زيادة التيار.
- RCCB أو RCD عند استخدامه للحماية من التيار المتبقي.
- سلامة التوصيلات والعوازل.
- توافق التركيب مع متطلبات الكود واللوائح الكهربائية المعمول بها.
وفي التركيبات الكهربائية في السعودية، يجب تنفيذ التأريض والربط الوقائي وفق متطلبات الكود واللوائح المعتمدة، وعدم الاعتماد على RCCB وحده كبديل عن منظومة الحماية الكهربائية.
هل يحمي RCCB من جميع الأعطال الكهربائية؟
لا. RCCB مصمم لاكتشاف التيار المتبقي ضمن ظروف التشغيل المحددة له، لكنه لا يحل محل جميع أجهزة الحماية الأخرى.
فمثلًا، تعتمد حماية الدائرة من الحمل الزائد والقصر الكهربائي عادةً على أجهزة الحماية من زيادة التيار مثل MCB أو المصهر، بينما يوفر RCCB وظيفة مختلفة مرتبطة بالتيار المتبقي.
ولهذا من المهم فهم سبب فصل القاطع الكهربائي فجأة، لأن الفصل قد ينتج عن قصر أو حمل زائد أو تيار متبقٍ، ولكل حالة طريقة فحص مختلفة.
لذلك تحتاج الدائرة الكهربائية إلى اختيار أجهزة الحماية المناسبة حسب نوع النظام والحمل وطريقة التركيب ومتطلبات السلامة.
الخلاصة
لا يحتاج RCCB إلى التأريض حتى يكتشف التيار المتبقي؛ لأن مبدأ عمله يعتمد على اكتشاف عدم التوازن بين التيارات المارة في الموصلات التي يراقبها داخل المحول التجميعي.
لكن ذلك لا يعني إمكانية الاستغناء عن التأريض أو موصل الحماية.
يوفر التأريض مسارًا مقصودًا لتيار العطل ويساعد على حماية الأشخاص والمعدات، بينما يراقب RCCB التيار المتبقي ويفصل الدائرة عند اكتشاف عدم توازن يتجاوز قيمة الفصل المحددة له.
لذلك، فإن RCCB والتأريض عنصران متكاملان في منظومة الحماية الكهربائية، ويجب تنفيذ وفحص التركيب وفق متطلبات الكود واللوائح المحلية وبواسطة فني أو مختص مؤهل.
