يعد مكثف المحرك أحادي الطور من أهم العناصر في كثير من المحركات الكهربائية، لأنه يساعد على إنشاء فرق في زاوية الطور بين الملف الرئيسي والملف المساعد. ويساهم هذا الفرق في تكوين مجال مغناطيسي دوار يساعد المحرك على بدء الدوران والاستمرار في العمل.
لكن هل يمكن استخدام أي مكثف مع المحرك؟ وما الفرق بين مكثف البدء ومكثف التشغيل؟ وكيف تعرف السعة والجهد المناسبين؟
في هذا المقال سنتعرف على أنواع مكثفات المحركات أحادية الطور، والفرق بين مكثف البدء والتشغيل، وأهم المواصفات التي يجب فحصها، وطريقة اختيار المكثف المناسب، إضافة إلى أبرز علامات تلفه.
ما وظيفة المكثف في المحرك أحادي الطور؟
لا يستطيع المحرك الحثي أحادي الطور إنشاء مجال مغناطيسي دوار مناسب باستخدام ملف واحد فقط عند بدء التشغيل. لذلك يحتوي المحرك على ملف رئيسي وملف مساعد، ويُستخدم المكثف مع الملف المساعد لإحداث إزاحة في طور التيار.
يساعد هذا الاختلاف في الطور على إنشاء تأثير مغناطيسي دوار ينتج عنه عزم بدء يسمح للمحرك بالدوران.
وتختلف قيمة الإزاحة الفعلية في الطور حسب تصميم المحرك وممانعة الملفات وقيمة المكثف. لذلك لا ينبغي اعتبار زاوية 90 درجة قيمة ثابتة لجميع المحركات.
ما أنواع مكثفات المحركات أحادية الطور؟
تستخدم المحركات أحادية الطور أكثر من تصميم للمكثفات، ويعتمد النوع المناسب على طريقة تصميم المحرك وطبيعة الحمل.
1. محرك بمكثف بدء
يستخدم هذا النوع مكثف بدء بسعة كبيرة نسبيًا، ويعمل خلال مرحلة بدء تشغيل المحرك فقط.
يُفصل المكثف بعد وصول المحرك إلى سرعة مناسبة، باستخدام مفتاح طرد مركزي أو مرحل أو آلية تحكم أخرى حسب تصميم المحرك.
يوفر مكثف البدء عزمًا مرتفعًا عند بدء التشغيل، لذلك يستخدم في التطبيقات التي تحتاج إلى قوة كبيرة للتغلب على مقاومة الحمل عند الإقلاع، مثل بعض المضخات والضواغط.
2. محرك بمكثف تشغيل دائم PSC
يُعرف هذا التصميم باسم Permanent Split Capacitor أو PSC. ويستخدم مكثف تشغيل يبقى متصلًا أثناء تشغيل المحرك.
يتميز هذا النوع ببساطة تصميمه وهدوء تشغيله، ويمكن أن يوفر أداءً جيدًا وكفاءة مناسبة ومعامل قدرة أفضل مقارنة بتصميمات لا تستخدم مكثف تشغيل دائم.
ويستخدم بكثرة في المراوح والنافخات وبعض المعدات التي تعمل لفترات طويلة.
3. محرك بمكثف بدء وتشغيل CSCR
يجمع هذا التصميم بين مكثف بدء ومكثف تشغيل.
يعمل مكثف البدء لفترة قصيرة لتوفير عزم بدء مرتفع، بينما يبقى مكثف التشغيل متصلًا أثناء التشغيل العادي.
وبذلك يجمع المحرك بين عزم بدء مرتفع وأداء تشغيل مناسب، ويستخدم في بعض التطبيقات التي تتطلب قدرة أكبر على بدء الحمل، مثل بعض المضخات والضواغط.
ما الفرق بين مكثف البدء ومكثف التشغيل؟
رغم أن كلاهما يستخدم مع المحركات أحادية الطور، فإن مكثف البدء ومكثف التشغيل ليسا قابلين للاستبدال بشكل مباشر.
| المواصفة | مكثف البدء | مكثف التشغيل |
|---|---|---|
| الاستخدام | أثناء بدء تشغيل المحرك | أثناء التشغيل المستمر |
| السعة | عادةً أعلى | عادةً أقل |
| التشغيل | لفترة قصيرة | تشغيل مستمر |
| التصميم | مصمم للعمل المتقطع | مصمم لتحمل الجهد المستمر |
| المادة الشائعة | تصميمات إلكتروليتية غير مستقطبة للاستخدام مع AC | فيلم بولي بروبيلين ممعدن |
| الوظيفة الأساسية | توفير عزم بدء مرتفع | دعم أداء التشغيل والكفاءة ومعامل القدرة |
لذلك لا يكفي أن تكون قيمة السعة متقاربة عند استبدال المكثف. يجب أيضًا التأكد من نوع المكثف وطريقة استخدامه في المحرك.
ما أهم مواصفات مكثف المحرك؟
عند اختيار مكثف المحرك أحادي الطور، يجب فحص عدة مواصفات أساسية، وليس قيمة السعة فقط.
سعة المكثف µF
تقاس السعة بالميكروفاراد (µF)، وهي من أهم مواصفات المكثف.
تؤثر السعة في التيار المار في الملف المساعد وفي مقدار الإزاحة في الطور. فإذا كانت السعة أقل من القيمة المطلوبة، فقد ينخفض عزم البدء أو يتأثر أداء المحرك.
أما إذا كانت السعة أعلى من القيمة المطلوبة، فقد يرتفع التيار في الملف المساعد وتزداد الحرارة، وقد يتأثر عمر المحرك.
لذلك يجب الاعتماد أولًا على القيمة المحددة من الشركة المصنعة أو القيمة المكتوبة على المكثف الأصلي.
الجهد المقنن VAC
يجب أن يكون الجهد المقنن للمكثف مناسبًا للجهد الذي يتعرض له أثناء التشغيل.
توجد مكثفات تشغيل شائعة بجهود مقننة مثل 370 و440 VAC، بينما توجد مكثفات بدء بجهود وقيم مختلفة حسب التصميم.
لا تستخدم مكثفًا بجهد مقنن أقل من الجهد المطلوب في التطبيق.
أما استخدام جهد مقنن أعلى، فقد يكون مناسبًا في بعض التطبيقات، بشرط توافق المكثف مع تصميم المحرك ومتطلبات الشركة المصنعة.
التردد
يجب التأكد من توافق المكثف مع تردد النظام الكهربائي.
توجد مكثفات مخصصة للعمل عند 50 أو 60 هرتز، كما توجد أنواع مصنفة للعمل عند كلا الترددين.
درجة الحرارة
تؤثر درجة الحرارة المحيطة ودرجة حرارة التشغيل في عمر المكثف.
وتزداد أهمية هذه المواصفة عند تركيب المكثف داخل صندوق مغلق أو بالقرب من مصدر حرارة أو في بيئة ذات درجة حرارة مرتفعة.
لذلك يجب اختيار مكثف يتحمل درجة الحرارة المحددة للتطبيق.
الشكل وطريقة التوصيل
يجب أيضًا التأكد من توافق أبعاد المكثف وطريقة تثبيته وأطراف التوصيل مع المحرك.
وتوجد مكثفات بأشكال مختلفة، مثل الأنواع الدائرية والبيضاوية، إضافة إلى مكثفات مزدوجة تجمع أكثر من قيمة في جسم واحد، وهي شائعة في بعض تطبيقات التكييف.

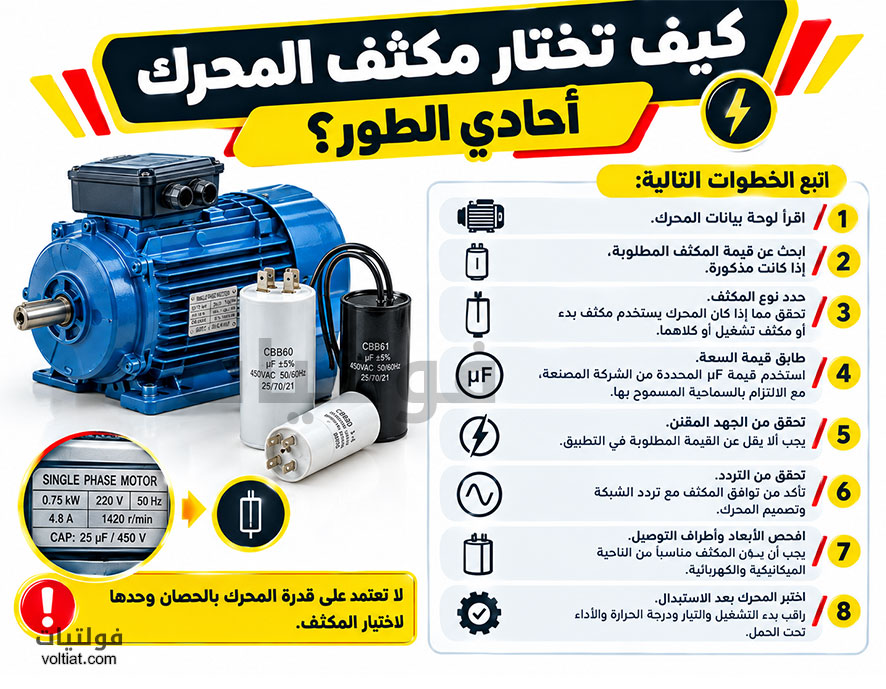

كيف تختار مكثف المحرك أحادي الطور؟
لا تعتمد على قدرة المحرك بالحصان وحدها لاختيار المكثف.
اتبع الخطوات التالية:
- اقرأ لوحة بيانات المحرك.
ابحث عن قيمة المكثف المطلوبة، إذا كانت مذكورة. - حدد نوع المكثف.
تحقق مما إذا كان المحرك يستخدم مكثف بدء أو مكثف تشغيل أو كلاهما. - طابق قيمة السعة.
استخدم قيمة µF المحددة من الشركة المصنعة، مع الالتزام بالسماحية المسموح بها. - تحقق من الجهد المقنن.
يجب ألا يقل عن القيمة المطلوبة في التطبيق. - تحقق من التردد.
تأكد من توافق المكثف مع تردد الشبكة وتصميم المحرك. - افحص الأبعاد وأطراف التوصيل.
يجب أن يكون المكثف مناسبًا من الناحية الميكانيكية والكهربائية. - اختبر المحرك بعد الاستبدال.
راقب بدء التشغيل والتيار ودرجة الحرارة والأداء تحت الحمل.
هل يمكن تحديد قيمة المكثف من قدرة المحرك فقط؟
لا. قد توجد جداول تقريبية تربط قدرة المحرك بقيمة المكثف، لكنها لا تصلح كطريقة عامة ودقيقة لاختيار المكثف.
فقد تختلف القيمة المطلوبة بين محركين لهما القدرة نفسها بسبب اختلاف الجهد والتردد وتصميم الملفات وعزم الحمل وتصميم الشركة المصنعة.
لذلك يجب اعتبار أي قيم تقريبية للاسترشاد فقط، وليس بديلًا عن بيانات لوحة المحرك أو توصية الشركة المصنعة.
قيم تقريبية للمكثفات حسب قدرة المحرك
يمكن العثور في بعض المراجع والتطبيقات على نطاقات تقريبية لقيم مكثفات المحركات، لكن هذه القيم تختلف بشكل واضح حسب تصميم المحرك.
على سبيل المثال، قد تستخدم بعض محركات فئة 230 فولت مكثفات تشغيل ضمن نطاقات مختلفة وفقًا لقدرة المحرك، بينما تستخدم محركات أخرى قيمًا مختلفة تمامًا.
لذلك لا يُنصح باستخدام جدول ثابت لاختيار المكثف اعتمادًا على القدرة بالحصان فقط.
إذا كانت قيمة المكثف غير معروفة، فالأفضل البحث عن بيانات الشركة المصنعة أو مواصفات المحرك الأصلية بدل الاعتماد على قاعدة تقريبية.
ما علامات تلف مكثف المحرك؟
قد تظهر عدة علامات عند وجود مشكلة في المكثف، ومنها:
- المحرك يطن ولا يبدأ بالدوران.
- يحتاج المحرك إلى مساعدة خارجية لبدء الدوران في بعض الحالات.
- صعوبة واضحة في بدء التشغيل.
- انخفاض أداء المحرك.
- ارتفاع درجة حرارة المحرك.
- انتفاخ جسم المكثف أو ظهور تلف واضح عليه.
- صدور أصوات غير طبيعية أثناء محاولة بدء التشغيل.
- زيادة التيار أو فصل وسيلة الحماية في بعض الحالات.
لكن هذه الأعراض لا تعني بالضرورة أن المكثف هو سبب المشكلة. فقد تنتج الأعراض نفسها عن تلف الملفات أو مشكلة ميكانيكية أو انخفاض الجهد أو وجود حمل زائد.
لذلك يجب فحص الدائرة والمحرك والمكثف بطريقة صحيحة قبل استبدال أي مكون.
ماذا يحدث عند اختيار مكثف غير مناسب؟
يؤدي اختيار قيمة غير مناسبة إلى تأثيرات مختلفة حسب مقدار الاختلاف ونوع المحرك.
إذا كانت السعة أقل من المطلوب
قد يعاني المحرك من:
- انخفاض عزم البدء.
- صعوبة في تشغيل الحمل.
- زيادة زمن الوصول إلى سرعة التشغيل.
- ارتفاع الحرارة عند استمرار تشغيله في ظروف غير مناسبة.
إذا كانت السعة أعلى من المطلوب
قد يؤدي ذلك إلى:
- زيادة التيار في الملف المساعد.
- ارتفاع درجة حرارة الملفات.
- انخفاض الأداء أو الكفاءة في بعض ظروف التشغيل.
- تقصير عمر المحرك أو المكثف.
إذا كان نوع المكثف غير مناسب
استخدام مكثف بدء بدل مكثف تشغيل، أو العكس، قد يؤدي إلى تشغيل غير صحيح أو تلف المكثف أو ارتفاع درجة حرارته.
لذلك يجب مطابقة نوع المكثف ووظيفته قبل النظر إلى قيمة السعة فقط.
هل يمكن استخدام مكثف بجهد أعلى؟
في كثير من الحالات يمكن استخدام مكثف بجهد مقنن أعلى من القيمة الأصلية، بشرط أن يكون من النوع المناسب وأن تتوافق سعته ومواصفاته مع تصميم المحرك.
لكن رفع الجهد المقنن لا يعني إمكانية تغيير قيمة السعة.
على سبيل المثال، لا يصبح مكثف ذو سعة مختلفة مناسبًا للمحرك لمجرد أن الجهد المقنن له أعلى.
لذلك يجب الفصل بين قيمة السعة µF والجهد المقنن VAC عند اختيار المكثف.
لماذا لا يجب استبدال مكثف البدء بمكثف التشغيل؟
صُمم مكثف البدء للعمل لفترة قصيرة، بينما صُمم مكثف التشغيل لتحمل ظروف التشغيل المستمر.
لذلك قد يؤدي استخدام مكثف بدء في دائرة مصممة لمكثف تشغيل إلى ارتفاع حرارته وتلفه بسرعة.
وفي المقابل، قد لا يوفر مكثف التشغيل العادي خصائص البدء المطلوبة إذا استُخدم بدل مكثف البدء.
لهذا السبب يجب الالتزام بنوع المكثف المحدد للمحرك.
نصائح مهمة عند استبدال مكثف المحرك
قبل استبدال المكثف، اتبع هذه الخطوات:
- افصل مصدر التغذية الكهربائية.
- تأكد من عدم وجود جهد خطر قبل لمس أطراف المكثف.
- اقرأ بيانات المكثف القديم ولوحة المحرك.
- سجل قيمة السعة والجهد والنوع.
- استخدم مكثفًا مطابقًا للمواصفات المطلوبة.
- تأكد من إحكام التوصيلات.
- شغّل المحرك واختبره تحت ظروف التشغيل الطبيعية.
- راقب التيار ودرجة الحرارة والأداء بعد الاستبدال.
ويجب إجراء أعمال الفحص والاستبدال بواسطة شخص مؤهل، لأن المكثفات يمكن أن تحتفظ بشحنة كهربائية حتى بعد فصل التغذية.
أسئلة شائعة حول مكثف المحرك أحادي الطور
لا يُنصح بتغيير قيمة السعة دون الرجوع إلى مواصفات الشركة المصنعة. زيادة السعة قد ترفع التيار في الدائرة المساعدة وتؤثر في حرارة المحرك وأدائه.
يمكن أن يكون ذلك مناسبًا في بعض التطبيقات إذا كان المكثف من النوع الصحيح وقيمته مناسبة للمحرك. لكن يجب عدم تغيير السعة لمجرد أن الجهد المقنن أعلى.
مكثف البدء يعمل لفترة قصيرة لتوفير عزم بدء مرتفع، بينما مكثف التشغيل مصمم للبقاء في الدائرة أثناء تشغيل المحرك.
ابدأ بقراءة لوحة بيانات المحرك والمكثف الأصلي. ثم تحقق من نوع المكثف والسعة والجهد والتردد، والتزم بمواصفات الشركة المصنعة.
قد ينخفض عزم البدء، وقد يواجه المحرك صعوبة في تشغيل الحمل. وفي بعض الحالات قد ترتفع حرارته إذا استمر في العمل تحت حمل لا يستطيع تشغيله بصورة صحيحة.
الخلاصة
يعتمد اختيار مكثف المحرك أحادي الطور على أكثر من قيمة السعة. يجب أيضًا مراعاة نوع المكثف والجهد المقنن والتردد ودرجة الحرارة وتصميم المحرك.
ويُستخدم مكثف البدء لتوفير عزم مرتفع خلال مرحلة الإقلاع، بينما يبقى مكثف التشغيل متصلًا في الدائرة أثناء التشغيل في التصميمات التي تعتمد عليه.
لذلك، عند استبدال المكثف، لا تعتمد على قدرة المحرك بالحصان أو الجداول التقريبية وحدها. أفضل مرجع هو لوحة بيانات المحرك ومواصفات الشركة المصنعة والمكثف الأصلي.
هل سبق أن واجهت مشكلة في اختيار مكثف لمحرك أحادي الطور؟ اكتب بيانات المحرك وقيمة المكثف في التعليقات، وسنساعدك في فهمها.
