الفرق بين الثايرستور والترانزستور

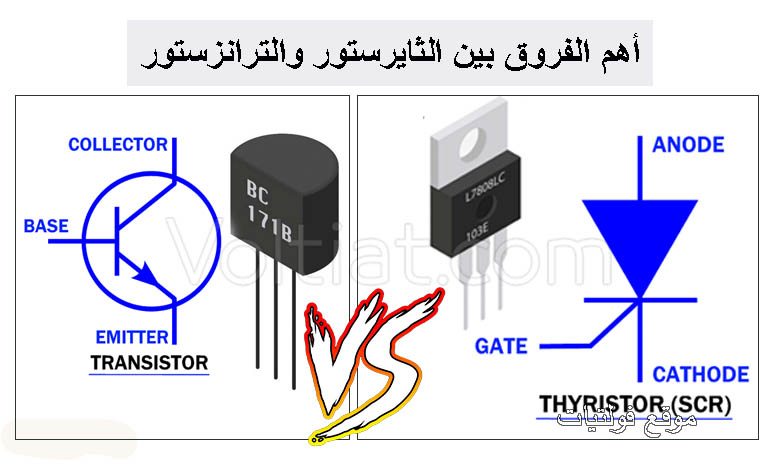

الفرق بين الثايرستور والترانزستور، تستخدم عناصر الثايرستور والترانزستور في الدوائر الإلكترونية بكثرة بغرض التحكم في مقدار التيار المار أو للتحكم في دائرة إلكترونية.

ويختلف الثايرستور والترانزستور فيما بينهما في عدة جوانب مثل: طبيعة العمل والتصميم الداخلي والاستخدام.

محتويات

الثايرستور SCR

يتألف الثايرستور من 4 طبقات شبه موصلة على شكل (PNPN)، ويحتوي في تكوينه الخارجي على 3 أطراف كالتالي: طرف أنود (Anode)- طرف كاثود (Cathode)- طرف بوابة (Gate).

يشبه الثايرستور في طبيعة عمله الدايود العادي في حالة التوصيل، ولكن بفرق أنه لن يعمل إلا بعد إعطاء نبضة جهد موجبة على طرف البوابة ويبقى في حالة توصيل دائم بين طرفي الأنود والكاثود حتى بعد رفع الجهد عن البوابة.

يمكن القول أن الثايرستور يعمل كمفتاح (وضع توصيل أو فصل) بحيث يتم التحكم فيه عن طريق طرف البوابة، على عكس الدايود الذي يوصل بمجرد كان الجهد أكثر من 0.7.

ولكن السؤال المطروح: ما هي الحالات التي يمكن خلالها فصل الثايرستور؟… تابعوا معنا.

حالات فصل الثايرستور

هناك بعض الحالات التي يمكن خلالها إيقاف عمل الثايرستور، وهي:

عن طريق تحويل الجهد على الأنود إلى سالب.
فصل المصدر المغذي كلياً.
عمل شورت بين طرفي الأنود والكاثود للثايرستور بواسطة مفتاح.

وهناك حالة خاصة يمكن خلالها إيقاف عمل الثايرستور وهو تمرير تيار ضعيف به، ويطلق عليه “minimum holding current”- ويرمز له بالـ I_H. وهو حد التيار الذي يعمل عنده الثايرستور وأن قل التيار عن هذا الحد فإنه لن يعمل.

ويستخدم الثايرستور في أنظمة التحكم ذات القدرات العالية مثل المحركات الكهربائية، كما يستخدم في دوائر التيار المتناوب بغرض تعديل الجهد.

الترانزستور

يتألف في تكوينه من 3 طبقات شبه موصلة قد تكون NPN أو PNP، ويحتوي في شكله الخارجي على 3 أطراف كالتالي: طرف القاغدة (Base)- طرف المجمع (Collector)- طرف الباعث (Emitter).

ويتم التحكم في الترانزستور عن طريق تطبيق تيار صغير على طرف القاعدة لكي يمرر تيار عبر طرفي المجمع والباعث.

ويناسب الترانزستور في التطبيقات ذات التيارات المنخفضة والمتوسطة ما يجعله مناسب لدوائر إلكترونية صغيرة ومتوسطة القدرة، إذ يعمل في الدائرة كوظيفة مفتاح أو مضخم. ويستخدم غالباً في دوائر التكبير والتبديل.
