لماذا يفصل قاطع B16 بسرعة عند تيار معين، بينما يتحمل C16 أو D16 تيار بدء أعلى؟ وما الفرق الحقيقي بين منحنيات الفصل B وC وD في قواطع الدائرة المصغرة؟
تحدد هذه المنحنيات بشكل أساسي خصائص الفصل المغناطيسي للقاطع، ولذلك تؤثر في قدرته على تحمل تيارات البدء العالية قبل حدوث الفصل. أما حماية الحمل الزائد الحرارية، فتخضع لحدود ومتطلبات المعيار المطبق.
بمعنى أبسط، B وC وD ليست قيمًا مختلفة للتيار المقنن للقاطع، وإنما خصائص تحدد استجابته للتيارات العالية، خصوصًا أثناء القصر أو تيار بدء تشغيل بعض الأحمال.
في هذا المقال سنجيب عن سؤال ما هي منحنيات الفصل B وC وD في قواطع MCB؟ والفرق بينها إلى جانب الشرح المفصل لعمل القاطع الكهربائي وما الفرق بين الحماية الحرارية والحماية المغناطيسية من التيارات العالية.
كيف يعمل قاطع MCB؟
يحتوي قاطع الدائرة المصغر (MCB) عادةً على آليتين أساسيتين للحماية:
الحماية الحرارية من الحمل الزائد
تعتمد هذه الحماية على عنصر حراري، غالبًا شريحة ثنائية المعدن، تستجيب لارتفاع التيار لفترة زمنية.
عند استمرار مرور تيار أعلى من القيمة المسموح بها، ترتفع حرارة العنصر تدريجيًا. بعد ذلك، تعمل آلية الفصل لحماية الدائرة من آثار الحمل الزائد.
لذلك، يكون الفصل الحراري متأخرًا نسبيًا، ويعتمد زمن الفصل على مقدار التيار وخصائص القاطع.
مقال ذو صلة: متى يحدث الحمل الزائد في الدائرة الكهربائية؟ وما أضراره؟
الحماية المغناطيسية من التيارات العالية
تستخدم هذه الحماية عنصرًا كهرومغناطيسيًا يستجيب بسرعة للتيارات المرتفعة جدًا، مثل تيارات القصر.
وهنا يظهر الاختلاف الرئيسي بين منحنيات B وC وD.
فكل منحنى يحدد نطاقًا مختلفًا للفصل المغناطيسي الفوري بالنسبة إلى التيار المقنن للقاطع.

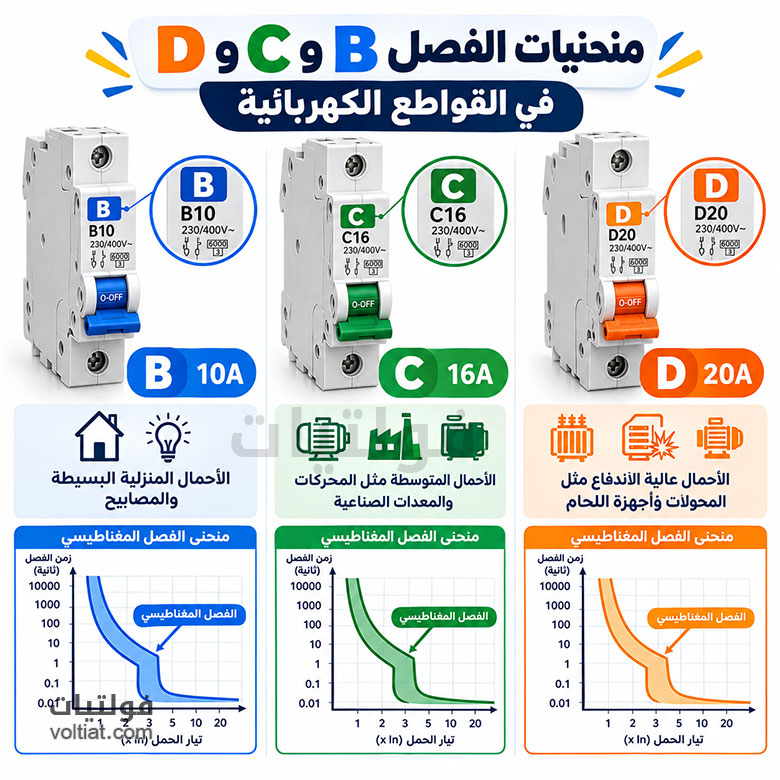

ما معنى منحنيات الفصل B وC وD؟
يشير الحرف B أو C أو D إلى نطاق الفصل المغناطيسي بالنسبة إلى التيار المقنن In، وليس إلى قيمة تيار مقنن مختلفة.
وفق الخصائص الشائعة لقواطع MCB المصممة وفق IEC 60898-1، تكون النطاقات كما يلي:
| المنحنى | نطاق الفصل المغناطيسي | الاستخدامات الشائعة |
|---|---|---|
| B | 3–5 × In | الأحمال ذات تيار البدء المنخفض |
| C | 5–10 × In | الأحمال العامة والمحركات الصغيرة |
| D | 10–20 × In | الأحمال ذات تيار البدء المرتفع |
نلاحظ من المنحنيات أعلاه لكل فئة فصل التالي: كلما انتقلنا من B إلى C ثم D، ارتفع نطاق التيار المطلوب للفصل المغناطيسي. لذلك، يستطيع منحنى D تحمل تيارات بدء أعلى من منحنى C، بينما يكون منحنى B أكثر حساسية للتيارات العالية.
مقال ذو صلة: شرح القواطع الكهربائية MCB
مهم: هذه النطاقات تمثل مناطق الفصل المغناطيسي، وليست قيمة واحدة يفصل عندها القاطع دائمًا.
ماذا يعني 3–5 × In؟
لفهم منحنيات الفصل بشكل أفضل، يجب أولًا فهم معنى In.
يرمز In إلى التيار المقنن للقاطع.
على سبيل المثال، إذا كان لدينا قاطع 16 أمبير:
In = 16 A
فإن قاطعًا بمنحنى B تكون منطقة الفصل المغناطيسي له:
3 × 16 = 48 A
إلى:
5 × 16 = 80 A
أما قاطع C16:
5 × 16 = 80 A
إلى:
10 × 16 = 160 A
بينما قاطع D16:
10 × 16 = 160 A
إلى:
20 × 16 = 320 A
وهذا يوضح أن B16 وC16 وD16 جميعها قواطع بتيار مقنن قدره 16 أمبير، لكن خصائص الفصل المغناطيسي تختلف بينها.
ما الفرق بين B16 وC16 وD16؟
قد تبدو القواطع الثلاثة متشابهة لأن التيار المقنن لها جميعًا هو 16 A.
لكن الاختلاف يكمن في استجابتها للتيارات العالية.
قاطع B16
يتميز بنطاق فصل مغناطيسي منخفض نسبيًا، لذلك يكون أكثر ملاءمة للأحمال التي لا تنتج تيارات بدء مرتفعة.
يمكن استخدامه، وفق تصميم الدائرة ومتطلبات الحماية، مع بعض دوائر الإضاءة والأحمال المقاومة والدوائر ذات تيار البدء المنخفض.
قاطع C16
يمثل خيارًا شائعًا للعديد من الدوائر العامة.
يسمح بتحمل تيارات بدء أعلى من منحنى B، ولذلك يستخدم في تطبيقات مثل بعض المحركات الصغيرة والمراوح والمضخات والأحمال المختلطة.
قاطع D16
يتميز بنطاق فصل مغناطيسي أعلى، لذلك يمكنه تحمل تيارات بدء مرتفعة دون الفصل المغناطيسي غير المرغوب فيه أثناء التشغيل الطبيعي.
يستخدم في بعض التطبيقات ذات تيارات الاندفاع العالية، مثل بعض المحركات والمحولات والمعدات الصناعية.
ومع ذلك، لا يعني ذلك أن D16 أفضل من C16 أو B16. فالاختيار الصحيح يعتمد على طبيعة الحمل وظروف الدائرة ومتطلبات الحماية.
متى يستخدم منحنى B؟
يُستخدم منحنى B عادةً عندما يكون تيار بدء الحمل منخفضًا، ولا توجد حاجة إلى تحمل تيارات اندفاع كبيرة.
ومن أمثلة التطبيقات المحتملة:
- بعض دوائر الإضاءة.
- الأحمال المقاومة.
- بعض المقابس والدوائر العامة.
- بعض الأجهزة ذات تيار البدء المنخفض.
لكن يجب اختيار القاطع وفق تصميم الدائرة بالكامل، وليس اعتمادًا على نوع الحمل وحده.
متى يستخدم منحنى C؟
يُستخدم منحنى C عندما يكون الحمل قادرًا على إنتاج تيار بدء أعلى من الأحمال المقاومة التقليدية.
ومن أمثلته:
- بعض المحركات الصغيرة.
- المراوح.
- المضخات.
- بعض دوائر الإضاءة التي تحتوي على تيارات اندفاع.
- الدوائر التجارية والمختلطة.
لذلك، يعد منحنى C شائعًا في العديد من التطبيقات الكهربائية.
متى يستخدم منحنى D؟
يستخدم منحنى D للأحمال التي يمكن أن تنتج تيارات بدء أو اندفاع مرتفعة.
ومن أمثلته:
- بعض المحركات ذات تيار البدء المرتفع.
- بعض المحولات.
- بعض المعدات الصناعية.
- بعض معدات اللحام.
- بعض الأحمال التي تنتج تيار اندفاع مرتفع عند التشغيل.
لكن استخدام منحنى D يتطلب عناية أكبر عند تصميم الدائرة؛ لأن ارتفاع نطاق الفصل المغناطيسي يعني أن الدائرة تحتاج إلى تيار عطل متاح كافٍ لضمان الفصل السريع والموثوق عند حدوث قصر.
هل منحنى D أفضل من C أو B؟
لا يوجد منحنى فصل أفضل بشكل مطلق. فالاختيار يعتمد على خصائص الحمل وتيار البدء وتيار القصر وظروف التركيب ومتطلبات الحماية.
استخدام منحنى D في دائرة لا تحتاج إلى تحمل تيار بدء مرتفع قد لا يكون الخيار المناسب.
وفي المقابل، قد يؤدي استخدام منحنى B مع حمل ذي تيار بدء مرتفع إلى فصل غير مرغوب فيه أثناء التشغيل الطبيعي.
لذلك، الهدف هو اختيار المنحنى المناسب للحمل والدائرة، وليس اختيار أعلى منحنى ممكن.
كيف يؤثر تيار البدء على اختيار منحنى القاطع؟
بعض الأحمال تسحب تيارًا مرتفعًا لفترة قصيرة عند تشغيلها.
يُعرف هذا التيار باسم تيار البدء أو تيار الاندفاع (Inrush Current).
على سبيل المثال، قد تحتاج بعض المحركات والمحولات إلى تيار مرتفع عند بدء التشغيل، ثم ينخفض التيار بعد استقرار التشغيل.
إذا كان منحنى القاطع حساسًا جدًا لهذا التيار، فقد يفصل القاطع رغم عدم وجود عطل.
لذلك:
تيار بدء منخفض: قد يكون منحنى B مناسبًا.
تيار بدء متوسط: قد يكون منحنى C مناسبًا.
في حين تيار بدء مرتفع: قد يكون منحنى D مناسبًا.
لكن هذه قاعدة إرشادية وليست بديلًا عن الحسابات والتحقق من متطلبات التصميم.
ما علاقة منحنى الفصل بتيار القصر؟
هذه نقطة مهمة جدًا عند اختيار القاطع. عند الانتقال من B إلى C ثم D، يرتفع نطاق الفصل المغناطيسي.
لذلك، يجب التأكد من أن تيار القصر المتوقع عند نقطة تركيب القاطع كافٍ لتحقيق الفصل المطلوب.
وتتأثر قيمة تيار القصر بعوامل عديدة، منها:
- مصدر التغذية.
- ممانعة الشبكة.
- طول الكابل.
- مساحة مقطع الموصل.
- ممانعة الكابل.
- خصائص المحول أو المولد.
- موقع القاطع في الشبكة.
ولهذا السبب، لا يكفي اختيار منحنى D لمجرد أن الحمل لديه تيار بدء مرتفع.
يجب أيضًا التأكد من أن القاطع سيحقق متطلبات الحماية والفصل عند حدوث عطل.
هل الحماية الحرارية مختلفة بين B وC وD؟
الاختلاف الأساسي بين B وC وD يكون في خصائص الفصل المغناطيسي.
أما جزء الحماية الحرارية من منحنى الفصل، فيكون متقاربًا بين هذه الأنواع عندما نتحدث عن قواطع تخضع لنفس المعيار والفئة.
وبالنسبة إلى IEC 60898-1، توجد حدود تقليدية لاختبارات الحمل الزائد، ومنها:
- عند 1.13 × In: لا يُفترض أن يفصل القاطع خلال زمن الاختبار المحدد.
- عند 1.45 × In: يُفترض أن يفصل القاطع خلال زمن الاختبار المحدد.
وهذه القيم مرتبطة بشروط الاختبار المحددة في المعيار، لذلك لا ينبغي تفسيرها على أنها نقاط فصل لحظية.
ما الفرق بين IEC 60898-1 وIEC 60947-2؟
يجب الانتباه إلى أن خصائص القواطع تختلف باختلاف المعيار المطبق.
يستخدم IEC 60898-1 بشكل أساسي لقواطع الحماية من زيادة التيار للاستخدامات المنزلية والتطبيقات المشابهة ضمن نطاق المعيار.
أما IEC 60947-2 فيتعلق بقواطع الدوائر المستخدمة في تطبيقات المعدات الكهربائية ذات الجهد المنخفض.
لذلك، لا ينبغي نقل حدود الاختبارات أو المصطلحات من معيار إلى آخر دون التحقق من المعيار المطبق على القاطع.
كما يجب دائمًا الرجوع إلى ورقة بيانات الشركة المصنعة لمعرفة خصائص القاطع المحدد.
هل يعني C16 أن القاطع يتحمل 160 أمبير؟
لا. هذه من أكثر النقاط التي يحدث فيها سوء فهم. فالقاطع C16 يعني أن: التيار المقنن للقاطع = 16 A
أما الرقم 160 A في المثال السابق، فهو يمثل الحد الأعلى التقريبي لنطاق الفصل المغناطيسي لمنحنى C وفق النطاق 5–10 × In.
لذلك، لا يمكن للقاطع C16 أن يحمل 160 أمبير بشكل مستمر.
فالتيار المستمر المسموح به يخضع للتيار المقنن وخصائص القاطع وظروف التشغيل، وليس إلى الحد الأعلى لنطاق الفصل المغناطيسي.
هل يمكن استبدال B16 بـ C16 مباشرة؟
ليس بالضرورة.
رغم أن القاطعين يحملان نفس التيار المقنن، فإن خصائص الفصل المغناطيسي مختلفة.
لذلك، يجب التحقق من:
- تيار البدء للحمل.
- تيار القصر المتوقع.
- طول الدائرة.
- مقطع الكابل.
- متطلبات الحماية.
- قدرة القطع للقاطع.
- المعيار المطبق.
- متطلبات الشركة المصنعة.
لذلك، لا ينبغي تغيير منحنى القاطع بشكل عشوائي لمجرد منع الفصل المتكرر.
إذا كان القاطع يفصل، فيجب أولًا معرفة سبب الفصل.
ما الفرق بين منحنى الفصل وقدرة القطع؟
يجب عدم الخلط بين المصطلحين.
منحنى الفصل يصف خصائص استجابة القاطع للتيار، وخاصة نطاق الفصل المغناطيسي.
أما قدرة القطع فتشير إلى قدرة القاطع على قطع تيار القصر وفق المتطلبات والمعيار المطبق.
لذلك، لا يعني استخدام منحنى D أن القاطع يمتلك قدرة قطع أعلى من قاطع C أو B.
يجب اختيار قدرة القطع المناسبة بشكل مستقل وفق مستوى تيار القصر المتوقع في نقطة التركيب.
ماذا عن منحنيات Z وK؟
توجد خصائص فصل أخرى في بعض منتجات الشركات المصنعة، مثل Z وK.
لكنها ليست البديل العام عن B وC وD، ويعتمد استخدامها على تصميم القاطع والمعيار والتطبيق.
لذلك، عند اختيار قاطع ذي منحنى Z أو K، يجب الرجوع إلى بيانات الشركة المصنعة بدل الاعتماد على نطاقات عامة.
أخطاء شائعة عند اختيار منحنى MCB
هناك عدة أخطاء متكررة عند اختيار منحنى القاطع، من أهمها:
- الاعتقاد أن C16 يعني أن القاطع يتحمل 160 A بشكل مستمر.
- اعتبار منحنى D أفضل من B وC.
- اختيار D لمجرد أن الحمل كبير.
- تجاهل تيار البدء للحمل.
- تجاهل تيار القصر المتوقع عند نهاية الدائرة.
- الخلط بين منحنى الفصل وقدرة القطع.
- تغيير B إلى C أو D فقط بسبب الفصل المتكرر دون معرفة السبب.
- الاعتماد على جدول عام دون مراجعة بيانات الشركة المصنعة.
- تجاهل مقطع الكابل وطول الدائرة عند اختيار الحماية.
أسئلة شائعة عن منحنيات الفصل B وC وD
يتمثل الفرق الأساسي في نطاق الفصل المغناطيسي. فالنطاقات الشائعة وفق IEC 60898-1 هي 3–5 × In للمنحنى B، و5–10 × In للمنحنى C، و10–20 × In للمنحنى D.
لا يوجد منحنى أفضل بشكل مطلق. يعتمد الاختيار على خصائص الحمل وتيار البدء ومتطلبات الحماية.
يمكن استخدام C عندما يكون الحمل قادرًا على إنتاج تيار بدء أعلى، مثل بعض المحركات والمراوح والمضخات، بشرط ملاءمته لتصميم الدائرة.
يستخدم منحنى D عندما تكون هناك حاجة إلى تحمل تيارات بدء أو اندفاع مرتفعة، مع التأكد من توفر تيار عطل كافٍ لتحقيق الفصل المطلوب.
يعني أن القاطع يتمتع بتيار مقنن قدره 16 أمبير وخصائص فصل مغناطيسي من النوع C.
لا. قيمة 160 A تمثل الحد الأعلى التقريبي لنطاق الفصل المغناطيسي في المثال، وليست تيار حمل مستمر.
قد يكون مناسبًا لبعض المحركات ذات تيار البدء المرتفع، لكن الاختيار يعتمد على خصائص المحرك والقاطع والدائرة وتيار القصر المتاح.
لا ينبغي إجراء هذا الاستبدال تلقائيًا. يجب التحقق من ظروف الدائرة وتيار القصر وتيار البدء ومتطلبات الحماية.
الخلاصة
توضح منحنيات الفصل B وC وD خصائص الاستجابة المغناطيسية لقواطع MCB عند التيارات العالية.
وفق الخصائص الشائعة في IEC 60898-1:
- B: من 3 إلى 5 × In.
- C: من 5 إلى 10 × In.
- D: من 10 إلى 20 × In.
لذلك، يكون منحنى B أكثر حساسية للتيارات العالية، بينما يسمح C بتحمل تيارات بدء أعلى، ويُستخدم D مع بعض الأحمال التي تتميز بتيارات بدء مرتفعة.
ومع ذلك، لا يعتمد اختيار القاطع الكهربائي على المنحنى وحده. يجب مراعاة التيار المقنن، ومقطع الكابل، وتيار البدء، وتيار القصر، وقدرة القطع، والمعيار المطبق، وبيانات الشركة المصنعة.
وبالتالي، فإن القاطع المناسب ليس هو القاطع ذو المنحنى الأعلى، بل القاطع الذي يحقق الحماية المطلوبة دون فصل غير مرغوب فيه أثناء التشغيل الطبيعي.
