لماذا لا تعتمد المصانع الكبرى على الكهرباء بالطريقة نفسها التي نستخدمها في منازلنا؟ وكيف تستطيع ثلاثة أطوار كهربائية أن تجعل المحركات الضخمة تعمل بسلاسة وتنقل الطاقة بكفاءة؟ الإجابة تقودنا إلى أحد أهم أنظمة الطاقة الكهربائية ألا وهو التيار ثلاثي الأطوار.
ورغم أن فكرة وجود ثلاثة أطوار قد تبدو بسيطة، فإن الزاوية البالغة 120 درجة بينها هي سر مهم في طريقة عمل هذا النظام. فما هو التيار ثلاثي الأطوار؟ وكيف تعمل هذه الأطوار معًا؟ وما الذي يجعله الخيار المفضل في المصانع وشبكات نقل وتوزيع الكهرباء؟
في هذا المقال، سنكشف طريقة عمله وأهم خصائصه وتوصيلاته واستخداماته بطريقة سهلة وواضحة.
ما هو التيار ثلاثي الأطوار؟
التيار ثلاثي الأطوار هو نظام من أنظمة التيار المتردد، يتكون من ثلاثة جهود كهربائية متساوية في التردد والسعة، مع إزاحة مقدارها 120 درجة بين كل طور والطور الآخر.
يُستخدم التيار ثلاثي الأطوار على نطاق واسع في المصانع والمنشآت التجارية ومحطات توليد الكهرباء وشبكات النقل والتوزيع. كما تعتمد عليه معظم المحركات الكهربائية الكبيرة بسبب كفاءته وقدرته على توفير تشغيل مستقر.
لكن كيف يعمل النظام ثلاثي الأطوار؟ وما الفرق بينه وبين التيار أحادي الطور؟ ولماذا يُستخدم في شبكات الكهرباء والصناعات المختلفة؟
كيف يعمل التيار ثلاثي الأطوار؟
يتكون النظام ثلاثي الأطوار من ثلاثة أطوار كهربائية، ويُرمز إليها عادةً بـ:
- الطور الأول: L1
- الطور الثاني: L2
- الطور الثالث: L3
تكون الجهود الثلاثة متساوية في التردد والسعة، لكنها تختلف في التوقيت بسبب وجود إزاحة طور مقدارها 120 درجة كهربائية بين كل طور والآخر.
إذا تم تمثيل هذه الجهود على شكل موجات جيبية، فستظهر ثلاث موجات متشابهة، لكن كل موجة تكون متقدمة أو متأخرة عن الأخرى بمقدار 120 درجة.
وهذا الترتيب يجعل الطاقة الكهربائية أكثر استقرارًا مقارنةً بالنظام أحادي الطور، خصوصًا عند تشغيل الأحمال والمحركات الكبيرة.
ما أهم خصائص التيار ثلاثي الأطوار؟
يتميز النظام ثلاثي الأطوار بعدة خصائص مهمة، من أبرزها:
1. إزاحة الطور بمقدار 120 درجة
توجد إزاحة طور مقدارها 120 درجة كهربائية بين كل طور والطور الذي يليه.
وبما أن الدورة الكهربائية الكاملة تساوي 360 درجة، فإن:
360 ÷ 3 = 120 درجة
وهذا التوزيع المنتظم للأطوار هو أساس عمل النظام ثلاثي الأطوار.
2. شكل الموجة الكهربائية
كل طور في النظام عبارة عن موجة جيبية مترددة. وعند رسم الأطوار الثلاثة معًا، تظهر ثلاث موجات متساوية في التردد والسعة، لكنها مزاحة عن بعضها بمقدار 120 درجة.
3. استقرار القدرة
يوفر النظام ثلاثي الأطوار قدرة أكثر استقرارًا من النظام أحادي الطور، ولذلك يكون مناسبًا للأحمال الكبيرة والمحركات الكهربائية.
4. إمكانية استخدام السلك المحايد
يمكن تنفيذ النظام بثلاثة موصلات فقط، أو بأربعة موصلات عند إضافة السلك المحايد.
في النظام المتوازن، يكون مجموع التيارات اللحظية في الأطوار الثلاثة مساويًا للصفر، لذلك يمكن الاستغناء عن السلك المحايد في بعض التطبيقات.

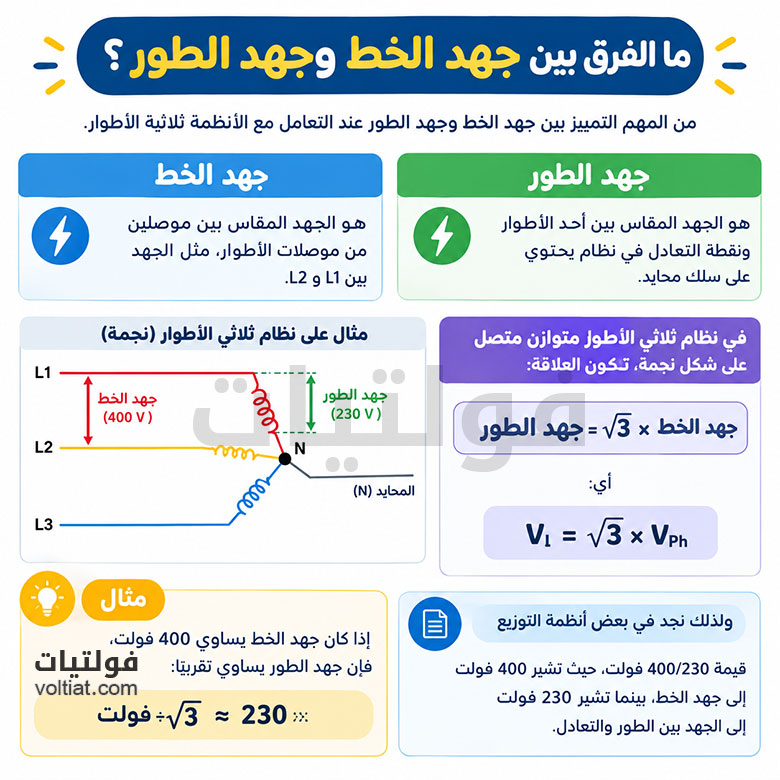

ما الفرق بين جهد الخط وجهد الطور؟
من المهم التمييز بين جهد الخط وجهد الطور عند التعامل مع الأنظمة ثلاثية الأطوار.
جهد الخط
هو الجهد المقاس بين موصلين من موصلات الأطوار، مثل الجهد بين L1 وL2.
جهد الطور
هو الجهد المقاس بين أحد الأطوار ونقطة التعادل في نظام يحتوي على سلك محايد.
في نظام ثلاثي الأطوار متوازن متصل على شكل نجمة، تكون العلاقة:
جهد الخط = √3 × جهد الطور
أي:
Vₗ = √3 × Vₚₕ
مثال
إذا كان جهد الخط يساوي 400 فولت، فإن جهد الطور يساوي تقريبًا:
400 ÷ √3 ≈ 230 فولت
ولهذا نجد في بعض أنظمة التوزيع قيمة 400/230 فولت، حيث تشير 400 فولت إلى جهد الخط، بينما تشير 230 فولت إلى الجهد بين الطور والتعادل. لتعرف المزيد حول النجمة دلتا، اقرأ المقال التالي: كيفية عمل محرك نجمة دلتا (Star-Delta) ومراحل تشغيله
كيف تُحسب القدرة في نظام ثلاثي الأطوار؟
في النظام ثلاثي الأطوار المتوازن، يمكن حساب القدرة الفعالة باستخدام المعادلة التالية:
P = √3 × Vₗ × Iₗ × PF
حيث:
- P = القدرة الفعالة بالواط (W).
- Vₗ = جهد الخط بالفولت (V).
- Iₗ = تيار الخط بالأمبير (A).
- PF = معامل القدرة.
مثال على حساب القدرة
إذا كان:
- جهد الخط = 400 فولت.
- تيار الخط = 10 أمبير.
- معامل القدرة = 0.8.
فإن:
P = √3 × 400 × 10 × 0.8
وبالتالي تكون القدرة الفعالة حوالي:
5.54 كيلوواط
وتساعد هذه المعادلة في حساب القدرة الكهربائية للأحمال والمحركات ثلاثية الأطوار.
لماذا يستخدم التيار ثلاثي الأطوار؟
هناك عدة أسباب تجعل النظام ثلاثي الأطوار مناسبًا لشبكات الكهرباء والأحمال الكبيرة.
كفاءة أعلى في نقل الطاقة
يسمح النظام ثلاثي الأطوار بنقل قدرة كهربائية كبيرة باستخدام كمية مناسبة من مادة الموصل، مع المحافظة على خسائر منخفضة عند تصميم النظام بشكل صحيح.
ولهذا السبب يُستخدم على نطاق واسع في شبكات نقل وتوزيع الطاقة الكهربائية.
تشغيل المحركات بكفاءة
من أهم مزايا التيار ثلاثي الأطوار قدرته على إنشاء مجال مغناطيسي دوار بصورة طبيعية داخل المحركات ثلاثية الأطوار.
لذلك تستطيع المحركات الحثية ثلاثية الأطوار العمل بسلاسة وكفاءة، وتناسب التطبيقات الصناعية التي تحتاج إلى قدرة ميكانيكية كبيرة.
قدرة أكثر استقرارًا
تكون القدرة اللحظية في النظام ثلاثي الأطوار أكثر استقرارًا من النظام أحادي الطور.
وهذا يساعد على تقليل التذبذبات والاهتزازات في بعض التطبيقات، ويحسن أداء المحركات والأحمال الصناعية.
مناسب للأحمال الكبيرة
يُستخدم التيار ثلاثي الأطوار في العديد من التطبيقات التي تحتاج إلى قدرة كهربائية مرتفعة، مثل:
- المحركات الصناعية.
- المصانع.
- المضخات.
- الضواغط.
- أنظمة التكييف الكبيرة.
- المصاعد.
- المعدات الصناعية.
- المنشآت التجارية الكبيرة.
ما هي التوصيلات الشائعة في النظام ثلاثي الأطوار؟
هناك طريقتان أساسيتان لتوصيل الأحمال والملفات في الأنظمة ثلاثية الأطوار:
- التوصيل النجمي (Y).
- التوصيل المثلثي (Δ).
ما هو التوصيل النجمي (Y)؟
في التوصيل النجمي يتم توصيل أحد أطراف كل ملف معًا لتكوين نقطة مشتركة تسمى نقطة التعادل.
يمكن في هذه الحالة الحصول على:
- جهد بين الخطوط.
- جهد بين الخط والتعادل.
وتُستخدم نقطة التعادل في بعض الأنظمة لتغذية الأحمال أحادية الطور، إضافةً إلى استخدامها لأغراض أخرى وفق تصميم النظام.
في النظام النجمي المتوازن:
Vₗ = √3 × Vₚₕ
بينما يكون تيار الخط مساويًا لتيار الطور:
Iₗ = Iₚₕ
ما هو التوصيل المثلثي (Δ)؟
في التوصيل المثلثي يتم توصيل الملفات الثلاثة بحيث تشكل دائرة مغلقة تشبه المثلث.
ولا توجد نقطة تعادل في هذا التوصيل.
في التوصيل المثلثي:
Vₗ = Vₚₕ
بينما تكون العلاقة بين تيار الخط وتيار الطور:
Iₗ = √3 × Iₚₕ
ويُستخدم التوصيل المثلثي في العديد من التطبيقات الصناعية، خصوصًا في المحركات والأنظمة الكهربائية التي تتطلب خصائص تشغيل معينة.
ما الفرق بين التوصيل النجمي والمثلثي؟
| المقارنة | التوصيل النجمي (Y) | التوصيل المثلثي (Δ) |
|---|---|---|
| نقطة التعادل | موجودة | غير موجودة |
| جهد الخط | √3 × جهد الطور | يساوي جهد الطور |
| تيار الخط | يساوي تيار الطور | √3 × تيار الطور |
| الاستخدام | شائع في أنظمة التوزيع وبعض الأحمال | شائع في العديد من التطبيقات الصناعية |
أين يُستخدم التيار ثلاثي الأطوار؟
يُستخدم النظام ثلاثي الأطوار في مجموعة واسعة من التطبيقات الكهربائية، ومنها:
محطات توليد الكهرباء
تعتمد أنظمة التوليد الكبيرة على التوليد ثلاثي الأطوار، لأنه مناسب لنقل كميات كبيرة من الطاقة الكهربائية.
شبكات نقل وتوزيع الكهرباء
تُستخدم الأنظمة ثلاثية الأطوار في شبكات النقل والتوزيع بسبب كفاءتها في نقل الطاقة لمسافات طويلة وعند مستويات قدرة مرتفعة.
المصانع
تحتاج العديد من المعدات الصناعية إلى قدرة كبيرة، ولذلك تعتمد المصانع على التغذية ثلاثية الأطوار لتشغيل المحركات والآلات.
المباني التجارية
تُستخدم الكهرباء ثلاثية الأطوار في المباني والمنشآت الكبيرة لتشغيل أنظمة التكييف والمصاعد والمضخات والمعدات الكهربائية المختلفة.
المحركات الكهربائية
تُعد المحركات ثلاثية الأطوار من أهم التطبيقات العملية لهذا النظام، خصوصًا في المجال الصناعي.
ما الفرق بين التيار أحادي الطور وثلاثي الأطوار؟
الفرق الأساسي هو عدد الأطوار وطريقة توزيع الطاقة الكهربائية.
| المقارنة | أحادي الطور | ثلاثي الأطوار |
|---|---|---|
| عدد الأطوار | طور واحد | ثلاثة أطوار |
| الاستخدام الشائع | المنازل والأحمال الصغيرة | المصانع والأحمال الكبيرة |
| استقرار القدرة | أقل | أعلى |
| تشغيل المحركات الكبيرة | أقل ملاءمة | أكثر ملاءمة |
| القدرة المنقولة | مناسبة للأحمال الصغيرة | مناسبة للأحمال الكبيرة |
| الاستخدام الصناعي | محدود نسبيًا | واسع جدًا |
ومن المهم ملاحظة أن الكهرباء المنزلية قد تكون أحادية الطور عند نقطة الاستخدام، لكنها قد تكون مشتقة من شبكة توزيع ثلاثية الأطوار.
هل التيار ثلاثي الأطوار أخطر من أحادي الطور؟
خطورة الكهرباء لا تعتمد فقط على كون النظام أحادي الطور أو ثلاثي الأطوار، بل ترتبط بالجهد والتيار وظروف التعرض وطريقة التركيب والحماية.
ومع ذلك، تحتوي الأنظمة ثلاثية الأطوار على أكثر من موصل نشط، وقد تعمل عند مستويات قدرة وجهد مرتفعة، لذلك يجب التعامل معها وفق إجراءات السلامة الكهربائية المناسبة.
لماذا تكون الأطوار الثلاثة متباعدة 120 درجة؟
يتم توزيع الأطوار الثلاثة بفرق طور مقداره 120 درجة حتى تكون متباعدة بالتساوي على دورة كهربائية كاملة مقدارها 360 درجة.
وبذلك:
360° ÷ 3 = 120°
يسمح هذا الترتيب بإنتاج نظام كهربائي متوازن وفعال، كما يساعد على إنشاء مجال مغناطيسي دوار في المحركات ثلاثية الأطوار.
الأسئلة الشائعة حول التيار ثلاثي الأطوار
هو نظام للتيار المتردد يتكون من ثلاثة أطوار متساوية في التردد والسعة، مع فرق طور مقداره 120 درجة بين كل طور والآخر.
لا توجد قيمة جهد واحدة لجميع الأنظمة ثلاثية الأطوار. يختلف الجهد حسب شبكة الكهرباء والتطبيق. ومن الأمثلة الشائعة نظام 400 فولت بين الخطوط و230 فولت بين الخط والتعادل.
لأنه مناسب لنقل قدرة كبيرة وتشغيل المحركات والأحمال الصناعية بكفاءة، كما يوفر تشغيلًا أكثر استقرارًا من النظام أحادي الطور.
في نظام ثلاثي الأطوار متوازن متصل على شكل نجمة، يكون الجهد بين الخط والحيادي حوالي 230 فولت، بينما يكون الجهد بين خطين حوالي 400 فولت.
في التوصيل النجمي توجد نقطة تعادل مشتركة، بينما تكون الملفات في التوصيل المثلثي متصلة في دائرة مغلقة ولا توجد نقطة تعادل.
الخلاصة
التيار ثلاثي الأطوار هو أحد أهم أنظمة الطاقة الكهربائية المستخدمة في العالم، ويعتمد على ثلاثة أطوار مترددة بينها إزاحة مقدارها 120 درجة.
ويتميز هذا النظام بكفاءة جيدة في نقل الطاقة، واستقرار القدرة، والقدرة على تشغيل المحركات والأحمال الكبيرة بكفاءة.
ولهذا السبب يُستخدم التيار ثلاثي الأطوار في محطات التوليد وشبكات النقل والتوزيع والمصانع والمباني التجارية والعديد من التطبيقات الصناعية.
كما يساعد فهم الفرق بين جهد الخط وجهد الطور، ومعرفة التوصيل النجمي والمثلثي، على فهم طريقة عمل الأنظمة الكهربائية ثلاثية الأطوار وحساب الجهد والتيار والقدرة فيها.
