يحدث الحمل الزائد في الدائرة الكهربائية عندما يمر تيار كهربائي أكبر من التيار الذي صُممت الدائرة والأسلاك والمكونات لتحمله بأمان. وقد يحدث ذلك بسبب توصيل عدد كبير من الأجهزة أو تشغيل أحد الأحمال بتيار أعلى من المعتاد.
يؤدي استمرار الحمل الزائد إلى ارتفاع درجة حرارة الأسلاك والوصلات. لذلك، يمكن أن يتسبب في تلف العزل والمكونات الكهربائية إذا لم تتم معالجة السبب.
يُعد الحمل الزائد مختلفًا عن قصر الدائرة. فالحمل الزائد يرتبط عادةً بزيادة تدريجية أو مستمرة في التيار، بينما يؤدي قصر الدائرة إلى ارتفاع كبير جدًا في التيار خلال فترة قصيرة.
في هذا المقال، سنتعرف على أسباب حدوث الحمل الزائد في الدائرة الكهربائية، وكيفية حماية الأجهزة والدوائر الكهربائية منه، إلى جانب توضيح الفرق بين تيار القصر والحمل الزائد. ويمكنك أيضًا التعرف على المزيد من أساسيات أنواع التيار الكهربائي.
ما أسباب الحمل الزائد في الدائرة الكهربائية؟
توجد عدة أسباب يمكن أن تؤدي إلى زيادة الحمل على الدائرة الكهربائية. ومن أبرزها:
1. توصيل عدد كبير من الأجهزة
يُعد توصيل عدة أجهزة على الدائرة نفسها من أكثر أسباب الحمل الزائد شيوعًا.
فعند تشغيل أجهزة متعددة في الوقت نفسه، قد يتجاوز مجموع التيارات المسحوبة قدرة الدائرة. نتيجة لذلك، ترتفع درجة حرارة الأسلاك وقد يفصل القاطع الكهربائي.
2. تشغيل المحركات تحت حمل مرتفع
تحتاج المحركات الكهربائية إلى تيار أكبر عندما تعمل تحت حمل ميكانيكي مرتفع.
كما يمكن أن تؤدي بعض المشكلات الميكانيكية، مثل زيادة الاحتكاك أو صعوبة دوران الحمل، إلى ارتفاع تيار المحرك. لذلك، يجب فحص المحرك والحمل الميكانيكي عند ملاحظة زيادة غير طبيعية في التيار.
مقال ذو صلة: كيفية فحص المحرك الكهربائي قبل تشغيله
3. استخدام أسلاك ذات مقطع غير مناسب
يجب اختيار مقطع السلك وفقًا للتيار المتوقع وظروف التركيب.
إذا كان مقطع الموصل أصغر من المطلوب، فقد ترتفع درجة حرارته عند مرور التيار. لذلك، يجب التأكد من توافق مقطع الكابل مع الحمل وطريقة التمديد وظروف التشغيل.
4. وجود عطل في أحد الأجهزة
قد يؤدي حدوث خلل في جهاز كهربائي إلى زيادة التيار الذي يسحبه من الدائرة.
لذلك، إذا بدأ القاطع بالفصل بعد تشغيل جهاز معين، فمن المهم فحص الجهاز قبل إعادة تشغيله بشكل متكرر.
5. إضافة أحمال جديدة إلى الدائرة
قد تكون الدائرة مناسبة للأحمال الموجودة عند إنشائها، ثم تصبح غير مناسبة بعد إضافة أجهزة جديدة.
لذلك، يجب حساب الحمل الكلي قبل إضافة معدات أو أجهزة ذات قدرة كهربائية مرتفعة.
ما أضرار الحمل الزائد في الدائرة الكهربائية؟
يمكن أن يؤدي استمرار الحمل الزائد إلى ارتفاع حرارة الموصلات والوصلات الكهربائية. وتزداد المشكلة عندما يستمر التيار المرتفع لفترة طويلة.
ومن أبرز الأضرار المحتملة:
- ارتفاع درجة حرارة الأسلاك والكابلات.
- تلف عزل الأسلاك.
- ارتفاع حرارة المقابس والمفاتيح.
- تلف بعض المكونات الكهربائية.
- تكرار فصل قاطع الدائرة.
- انخفاض موثوقية الدائرة الكهربائية.
- زيادة خطر نشوب حريق كهربائي عند غياب الحماية المناسبة.
لذلك، لا ينبغي تجاهل فصل القاطع بشكل متكرر. فقد يكون الفصل علامة على وجود حمل زائد أو مشكلة كهربائية تحتاج إلى فحص.

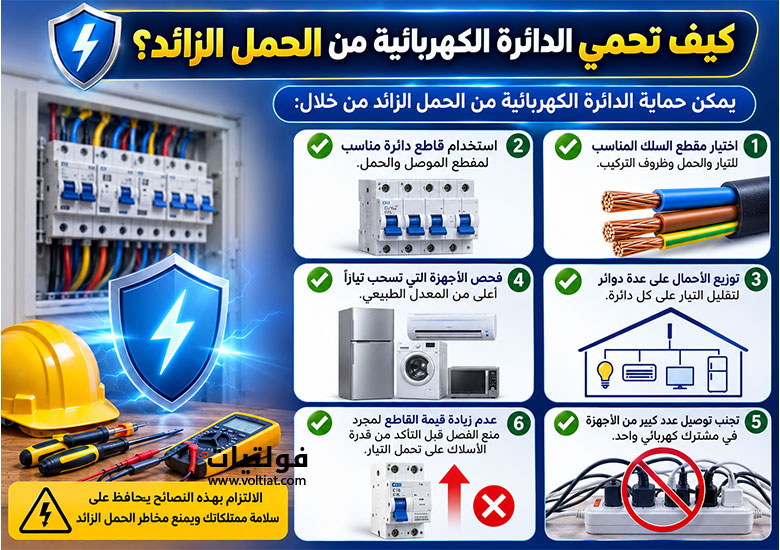

كيف تحمي الدائرة الكهربائية من الحمل الزائد؟
تبدأ الحماية من خلال تصميم الدائرة بطريقة صحيحة واختيار المكونات المناسبة للحمل.
ومن أهم إجراءات الحماية:
اختيار مقطع السلك المناسب
يجب اختيار مقطع الموصل وفقًا للتيار والحمل وطريقة التركيب ودرجة الحرارة والعوامل المؤثرة في سعة تحمل التيار.
اختيار قاطع الدائرة المناسب
يجب أن تتوافق قيمة القاطع مع تصميم الدائرة ومقطع الموصل وظروف التشغيل.
ولا يُعد تركيب قاطع ذي قيمة أعلى حلًا مباشرًا لمشكلة الحمل الزائد. فقد يسمح ذلك بمرور تيار أكبر من قدرة الأسلاك على التحمل.
توزيع الأحمال
يساعد توزيع الأجهزة على أكثر من دائرة في تقليل الحمل على كل دائرة.
وهذا الأمر مهم بشكل خاص في المنشآت التي تحتوي على عدد كبير من الأجهزة والمعدات الكهربائية.
فحص المعدات التي تسحب تيارًا مرتفعًا
إذا كان جهاز معين يسحب تيارًا أعلى من القيمة الطبيعية، فيجب التحقق من حالته قبل الاستمرار في تشغيله.
وقد تكون المشكلة في الجهاز نفسه أو في الحمل الميكانيكي المرتبط به، خصوصًا في حالة المحركات.
تجنب تحميل المشترك الكهربائي
يمكن أن يؤدي توصيل عدد كبير من الأجهزة في مشترك واحد إلى تجاوز قدرة الدائرة أو المشترك.
لذلك، يجب الانتباه إلى إجمالي القدرة والتيار للأجهزة المتصلة.
ما الفرق بين الحمل الزائد وقصر الدائرة؟
قد يبدو الحمل الزائد وقصر الدائرة متشابهين لأن كليهما يمكن أن يؤدي إلى فصل قاطع الدائرة. ومع ذلك، هناك فرق مهم بينهما.
الحمل الزائد يحدث عندما يتجاوز التيار قدرة الدائرة بسبب زيادة الأحمال المتصلة بها أو ارتفاع تيار أحد الأحمال.
أما قصر الدائرة فيحدث عندما يتكون مسار كهربائي منخفض المقاومة بشكل غير طبيعي، مما يؤدي إلى ارتفاع كبير جدًا في التيار خلال فترة قصيرة.
| المقارنة | الحمل الزائد | قصر الدائرة |
|---|---|---|
| سبب المشكلة | زيادة الأحمال أو تيار الحمل | مسار منخفض المقاومة بشكل غير طبيعي |
| قيمة التيار | مرتفعة عن القيمة المقننة | قد تكون مرتفعة جدًا |
| مدة حدوثها | غالبًا تستمر لفترة | تحدث عادةً بشكل سريع |
| الحماية | العنصر الحراري في بعض القواطع | العنصر المغناطيسي في بعض القواطع |
| النتيجة المحتملة | ارتفاع حرارة الموصلات | تيار عطل مرتفع جدًا |
وبالتالي، فإن الحمل الزائد ليس هو نفسه قصر الدائرة، رغم أن أنظمة الحماية يمكن أن تتعامل مع الحالتين.
كيف يعمل قاطع الدائرة ضد الحمل الزائد؟
تحتوي بعض قواطع الدائرة الحرارية المغناطيسية على عنصر حراري يعتمد على شريحة ثنائية المعدن.
عندما يمر تيار أعلى من القيمة المقننة لفترة زمنية، ترتفع حرارة العنصر الحراري. ومع استمرار التيار المرتفع، تنحني الشريحة وتعمل على فصل القاطع.
ويعتمد زمن الفصل على مقدار زيادة التيار وخصائص القاطع.
أما الجزء المغناطيسي في بعض القواطع، فيستجيب بسرعة أكبر للتيارات العالية الناتجة عن أعطال مثل قصر الدائرة.
لذلك، يجمع القاطع الحراري المغناطيسي بين الحماية من الحمل الزائد والحماية من تيار القصر.
كيف تعرف أن الدائرة تعاني من حمل زائد؟
هناك بعض العلامات التي قد تشير إلى وجود حمل زائد، ومنها:
- فصل القاطع بشكل متكرر.
- ارتفاع حرارة المقابس أو المفاتيح.
- ارتفاع حرارة الكابلات بشكل غير طبيعي.
- ملاحظة تغيرات أو تلف في عزل الأسلاك.
- انخفاض أداء بعض الأجهزة عند تشغيل عدة أحمال.
- ظهور رائحة غير طبيعية من أحد المكونات الكهربائية.
عند ظهور مثل هذه العلامات، يجب تحديد سبب المشكلة وعدم الاكتفاء بإعادة تشغيل القاطع.
مثال على الحمل الزائد في الدائرة الكهربائية
لنفترض أن دائرة كهربائية تغذي عدة أجهزة في الوقت نفسه.
عند تشغيل جهاز واحد أو جهازين، قد يعمل النظام بصورة طبيعية. لكن عند تشغيل أجهزة إضافية، يرتفع مجموع التيار المسحوب من الدائرة.
إذا تجاوز التيار قدرة الدائرة، يحدث حمل زائد. ومع استمرار التشغيل، ترتفع حرارة الموصلات، وقد يفصل قاطع الدائرة لحماية الأسلاك والمكونات.
هذا المثال يوضح أهمية توزيع الأحمال واختيار مقاطع الأسلاك والقواطع بشكل صحيح.
هل الحمل الزائد يسبب فصل القاطع الكهربائي؟
نعم، يمكن أن يؤدي الحمل الزائد إلى فصل قاطع الدائرة. ويحدث ذلك عندما يستمر التيار فوق القيمة التي يسمح بها القاطع وفق خصائصه.
لذلك، فإن فصل القاطع المتكرر قد يكون مؤشرًا على وجود حمل زائد أو مشكلة أخرى في الدائرة.
ومن هذا المنطلق، يعتمد اختيار القاطع المناسب على طبيعة الحمل والتيار المتوقع ومقطع الموصل. لذلك، من المفيد أيضًا التعرف على أنواع القواطع الكهربائية واستخداماتها.
هل يمكن حل الحمل الزائد بتغيير القاطع؟
ليس بالضرورة. يجب أولًا تحديد سبب زيادة التيار وفحص الحمل والأسلاك والمكونات. كما يجب التأكد من أن مقطع الموصل مناسب للتيار المطلوب.
لذلك، لا ينبغي زيادة قيمة القاطع لمجرد منع الفصل، لأن ذلك قد يقلل مستوى الحماية إذا لم تكن الأسلاك مصممة لتحمل التيار الأعلى.
خلاصة الحمل الزائد في الدائرة الكهربائية
يحدث الحمل الزائد في الدائرة الكهربائية عندما يتجاوز التيار المار في الدائرة القيمة المناسبة لتصميمها لفترة من الزمن.
وقد ينتج ذلك عن زيادة عدد الأجهزة، أو ارتفاع حمل المحرك، أو استخدام أسلاك غير مناسبة، أو وجود عطل في أحد المعدات.
يؤدي الحمل الزائد المستمر إلى ارتفاع حرارة الموصلات والمكونات. لذلك، يجب اختيار مقطع الأسلاك والقاطع المناسبين، وتوزيع الأحمال بطريقة صحيحة، وفحص أي جهاز يسبب ارتفاعًا غير طبيعي في التيار.
ومن المهم أيضًا التمييز بين الحمل الزائد وقصر الدائرة، لأن لكل حالة خصائص مختلفة وآلية حماية مناسبة.
