ماذا يحدث عندما يلامس سلك كهربائي سلكًا آخر بطريقة غير مقصودة؟ ولماذا يفصل القاطع الكهربائي الدائرة فورًا في بعض الحالات؟ الإجابة ترتبط بظاهرة تُعرف باسم القصر الكهربائي، وهي من أكثر الأعطال التي تتطلب تدخلًا سريعًا لحماية الدائرة والمعدات.
ما هو القصر الكهربائي؟
القصر الكهربائي، أو قصر الدائرة الكهربائية، هو اتصال غير مقصود بين نقطتين تختلفان في الجهد، وينتج عنه مسار كهربائي منخفض المقاومة.
في التشغيل الطبيعي، يمر التيار الكهربائي من مصدر الطاقة إلى الحمل، مثل المصباح أو المحرك، ثم يعود إلى المصدر. ويحد الحمل مقدار التيار الذي يمر في الدائرة.
أما عند حدوث قصر الدائرة الكهربائية، فينشأ مسار جانبي منخفض المقاومة. لذلك يمكن أن يرتفع التيار إلى قيمة كبيرة جدًا خلال فترة قصيرة.
وتعتمد قيمة تيار القصر على مصدر التغذية وممانعة الدائرة، بالإضافة إلى مقاومة وممانعة الموصلات ومسار التيار.
كيف يحدث القصر الكهربائي؟
يحدث القصر الكهربائي عندما يلامس موصل كهربائي موصلًا آخر بطريقة غير مقصودة، مثل تلامس السلك الحي مع السلك المحايد أو مع موصل التأريض الكهربائي.
وقد يحدث القصر أيضًا داخل الأجهزة الكهربائية نتيجة تلف العزل أو تعطل أحد المكونات الداخلية.
عند انخفاض ممانعة المسار بشكل كبير، يرتفع تيار العطل بسرعة. وهنا تتدخل أجهزة الحماية، مثل القواطع والصمامات، لفصل الدائرة وتقليل خطر تلف المعدات.

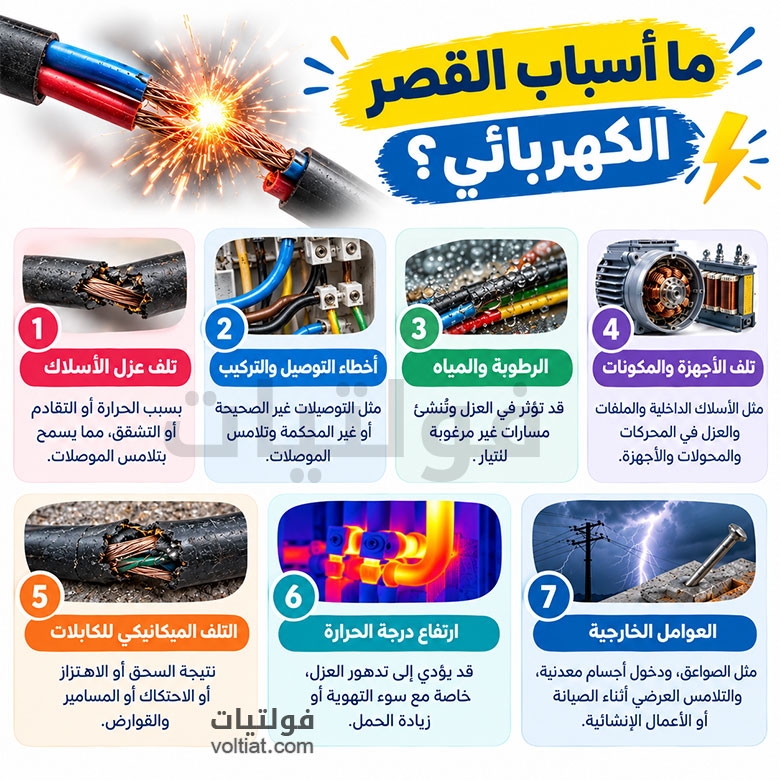

ما أسباب القصر الكهربائي؟
توجد عدة أسباب شائعة لحدوث تيار القصر في الدائرة الكهربائية، ومن أهمها ما يلي:
1. تلف عزل الأسلاك
يُعد تلف العزل من أكثر أسباب القصر الكهربائي شيوعًا. فقد يتشقق عزل الكابل أو يذوب بسبب الحرارة أو يتدهور مع مرور الوقت.
وعند انكشاف الموصلات، يمكن أن يحدث تلامس بينها، مما يؤدي إلى قصر الدائرة.
2. أخطاء التوصيل والتركيب
يمكن أن تؤدي التوصيلات غير الصحيحة أو غير المحكمة إلى حدوث قصر كهربائي.
ومن الأمثلة على ذلك:
- توصيل الأسلاك بطريقة غير صحيحة.
- عدم إحكام نقاط التوصيل.
- ترك أجزاء موصلة مكشوفة.
- ضغط الأسلاك داخل اللوحات أو العلب.
- حدوث تلامس بين موصلات مختلفة.
لذلك يُعد التركيب الكهربائي الصحيح عاملًا مهمًا في تقليل احتمالية حدوث الأعطال.
3. الرطوبة والمياه
يمكن أن تسبب المياه والرطوبة مشاكل في العزل والتوصيلات الكهربائية. كما يمكن لبعض الملوثات والغبار المتراكم أن يساهم في تكوين مسارات غير مرغوبة للتيار.
لهذا السبب يجب حماية اللوحات والمعدات والتوصيلات الكهربائية من الرطوبة، خصوصًا في الأماكن المعرضة للمياه.
4. تلف الأجهزة والمكونات الكهربائية
قد يحدث قصر الدائرة الكهربائية داخل الأجهزة نتيجة تلف الأسلاك الداخلية أو المكونات أو الملفات أو العزل.
وقد يظهر العطل في المحركات أو المحولات أو وحدات التغذية أو الأجهزة الكهربائية المختلفة.
5. التلف الميكانيكي للكابلات
قد تتعرض الكابلات للتلف بسبب المسامير أو البراغي أو السحق أو الاهتزاز أو الاحتكاك المستمر.
كما يمكن للقوارض أن تتسبب في تلف عزل الأسلاك، مما يزيد احتمالية حدوث قصر كهربائي.
لذلك يجب حماية الكابلات من العوامل الميكانيكية أثناء التركيب والتشغيل.
6. ارتفاع درجة الحرارة
يمكن أن تؤدي الحرارة المرتفعة إلى تدهور عزل الأسلاك والمكونات الكهربائية.
وقد تنتج الحرارة الزائدة عن سوء التهوية أو زيادة الحمل أو ضعف التوصيلات. ومع تدهور العزل، يمكن أن تزداد احتمالية حدوث قصر الدائرة.
7. العوامل الخارجية
قد تؤدي بعض العوامل الخارجية إلى حدوث أعطال كهربائية، ومنها:
- الصواعق.
- دخول أجسام معدنية إلى المعدات.
- سقوط أجسام على التوصيلات.
- التلامس العرضي أثناء أعمال الصيانة.
- الأضرار الناتجة عن الحوادث أو الأعمال الإنشائية.
ما مخاطر القصر الكهربائي؟
يمكن أن يكون القصر الكهربائي خطيرًا بسبب الارتفاع الكبير والسريع في تيار العطل.
ومن أبرز المخاطر المحتملة:
- ارتفاع درجة حرارة الموصلات.
- تلف الأسلاك والعزل.
- تلف الأجهزة والمعدات الكهربائية.
- تلف بعض مكونات اللوحات الكهربائية.
- حدوث شرر أو قوس كهربائي.
- اندلاع حرائق في بعض الحالات.
- فصل القواطع أو انصهار الصمامات.
- توقف أجزاء من النظام الكهربائي عن العمل.
وتزداد خطورة العطل عندما لا تكون أجهزة الحماية مناسبة أو عندما تكون الدائرة مصممة بطريقة غير صحيحة.
ما الفرق بين تيار القصر والحمل الزائد؟
تيار القصر والحمل الزائد ليسا العطل نفسه، رغم أن كليهما يمكن أن يؤدي إلى ارتفاع التيار وفصل القاطع.
يحدث الحمل الزائد عندما يتجاوز التيار قدرة الدائرة لفترة معينة بسبب توصيل أحمال كثيرة أو تشغيل حمل يتطلب تيارًا أعلى من قدرة الدائرة.
أما تيار القصر فيحدث بسبب تكوّن مسار منخفض المقاومة بشكل غير مقصود بين نقاط مختلفة الجهد.
وقد يؤدي الحمل الزائد المستمر إلى ارتفاع درجة حرارة الأسلاك وتدهور العزل، الأمر الذي قد يساهم لاحقًا في حدوث قصر كهربائي.
ما دور القاطع الكهربائي في حماية الدائرة من القصر؟
تستخدم القواطع الكهربائية والصمامات لحماية الدوائر من التيارات غير الطبيعية، بما في ذلك تيارات القصر.
فعند حدوث قصر كهربائي، يرتفع التيار بشكل كبير، ويمكن لآلية الحماية المناسبة أن تفصل الدائرة خلال زمن قصير.
وتختلف خصائص الحماية حسب نوع الجهاز وتصميمه، لذلك يجب اختيار القاطع وفق تيار الحمل، ومقطع الكابل، وتيار القصر المتوقع، ومتطلبات النظام الكهربائي.
أما أجهزة RCD وGFCI، فوظيفتها الأساسية هي اكتشاف تسرب التيار أو عدم التوازن بين الموصلات، وهي تختلف عن حماية القصر التي توفرها القواطع والصمامات.
ما علامات حدوث القصر الكهربائي؟
قد تظهر عدة علامات تشير إلى وجود قصر في الدائرة الكهربائية، ومنها:
- فصل القاطع فور تشغيل الدائرة.
- انصهار الفيوز بشكل متكرر.
- توقف جهاز كهربائي عن العمل بشكل مفاجئ.
- ظهور شرر أو صوت غير طبيعي.
- وجود رائحة احتراق.
- ارتفاع حرارة بعض التوصيلات أو المكونات.
- تكرار فصل القاطع عند تشغيل جهاز معين.
عند ظهور إحدى هذه العلامات، يجب فصل التغذية الكهربائية وفحص الدائرة بواسطة شخص مؤهل، بدل إعادة تشغيل القاطع بشكل متكرر.
كيف يمكن الوقاية من القصر الكهربائي؟
يمكن تقليل احتمالية حدوث القصر الكهربائي من خلال اتباع مجموعة من إجراءات الوقاية، أهمها:
- استخدام كابلات ذات عزل مناسب.
- اختيار مقطع الكابل المناسب للحمل.
- تنفيذ التوصيلات وفق المعايير الكهربائية.
- إحكام نقاط التوصيل داخل اللوحات والعلب.
- حماية الكابلات من الرطوبة والتلف الميكانيكي.
- تجنب تحميل الدوائر فوق قدرتها.
- فحص العزل والتوصيلات بشكل دوري.
- استخدام القواطع والصمامات المناسبة.
- إجراء الصيانة الدورية للمعدات الكهربائية.
- معالجة أي علامات ارتفاع حرارة أو تلف في العزل بسرعة.
الخلاصة
القصر الكهربائي هو تكوّن مسار غير مقصود منخفض المقاومة داخل الدائرة، مما قد يؤدي إلى ارتفاع كبير في التيار خلال فترة قصيرة.
ومن أبرز أسباب القصر الكهربائي تلف العزل، وأخطاء التوصيل، والرطوبة، والتلف الميكانيكي، وارتفاع الحرارة، والأعطال الداخلية في الأجهزة.
وتساعد القواطع والصمامات المناسبة على فصل الدائرة عند حدوث تيار عطل، بينما يساهم التركيب الصحيح والفحص الدوري وسلامة العزل في الوقاية من قصر الدائرة الكهربائية وتقليل مخاطره.
