يُعد الترانزستور واستخداماته من أهم موضوعات الإلكترونيات التي ينبغي لكل مبتدئ فهمها؛ فالترانزستور عنصر شبه موصل يتحكم في التيار الكهربائي، ويُستخدم لتضخيم الإشارات أو العمل كمفتاح إلكتروني. لذلك، تعتمد عليه الدوائر الإلكترونية في أجهزة الصوت والحواسيب ومصادر الطاقة وأنظمة التحكم.
تتنوع استخدامات الترانزستور بحسب نوعه وطريقة تشغيله. فعلى سبيل المثال، يستخدم المهندسون ترانزستورات BJT في دوائر التضخيم والتبديل، بينما تنتشر ترانزستورات MOSFET في الدوائر الرقمية وتطبيقات التحكم بالقدرة.
ما الترانزستور وما علاقته باستخداماته؟
لفهم الترانزستور واستخداماته، يجب أولاً معرفة أنه مكون إلكتروني مصنوع من مواد شبه موصلة، مثل السيليكون. ويستطيع التحكم في التيار الكهربائي بين طرفين باستخدام إشارة تحكم عند الطرف الثالث، وفقاً لنوع الترانزستور وتصميم الدائرة.
لهذا السبب، يستخدم المهندسون الترانزستور في تطبيقات متعددة، أبرزها تضخيم الإشارات، والتبديل الإلكتروني، والتحكم في القدرة الكهربائية، وبناء الدوائر الرقمية.
يمكنك التعرف على المزيد من خلال مقال الترانزستور ووظيفته وأنواعه

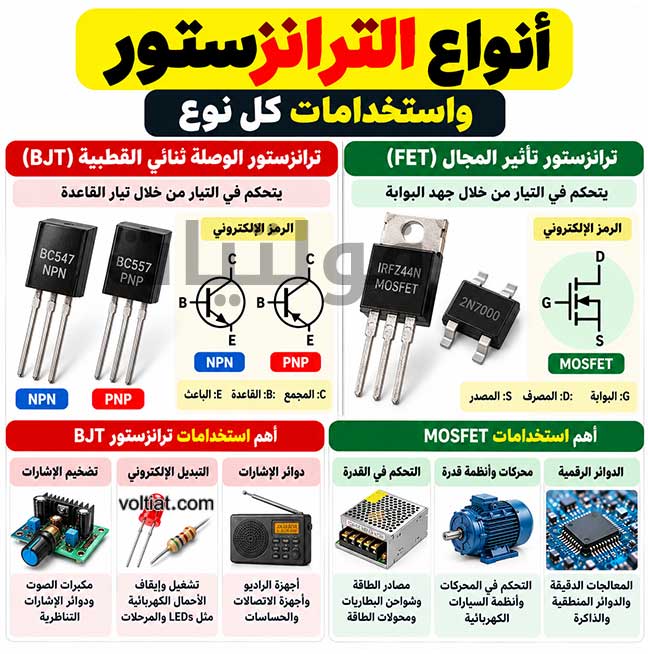

أنواع الترانزستور واستخدامات كل نوع
ينقسم الترانزستور إلى أنواع مختلفة، ويُعد BJT وFET من أشهرها. ويؤثر نوع الترانزستور في طريقة التحكم به والتطبيقات التي يناسبها.
ترانزستور BJT
يحتوي ترانزستور BJT على ثلاثة أطراف: القاعدة (Base)، والمجمّع (Collector)، والباعث (Emitter). وينقسم إلى نوعين رئيسيين هما NPN وPNP.
يستخدم المصممون هذا النوع في مكبرات الصوت، ودوائر تضخيم الإشارات، وتطبيقات التبديل الإلكتروني. ويتحكم تيار القاعدة في تيار المجمّع ضمن ظروف التشغيل المناسبة.
ترانزستور MOSFET
يحتوي MOSFET عادةً على ثلاثة أطراف أساسية: البوابة (Gate)، والمصرف (Drain)، والمصدر (Source). ويعتمد في التحكم بالتيار على جهد البوابة.
يستخدم المهندسون MOSFET في مصادر الطاقة، ومحركات الكهرباء، والدوائر الرقمية، ومحولات الطاقة الشمسية. كما يناسب كثيراً من تطبيقات التبديل السريع والتحكم بالقدرة.
ولفهم الاختلافات بين أشهر الأنواع، اقرأ الفرق بين ترانزستور BJT وMOSFET
أهم استخدامات الترانزستور في الدوائر الإلكترونية
توضح تطبيقات الترانزستور واستخداماته أهميته في تصميم الأجهزة الإلكترونية الحديثة، ويمكن تلخيص أبرزها فيما يلي.
1. تضخيم الإشارات الكهربائية
يساعد الترانزستور على تضخيم الإشارات الصغيرة باستخدام الطاقة التي يوفرها مصدر التغذية. لذلك، يدخل في مكبرات الصوت، وأجهزة استقبال الراديو، ودوائر معالجة إشارات الحساسات.
2. التبديل الإلكتروني
يعمل الترانزستور كمفتاح إلكتروني عند انتقاله بين حالة التوصيل وحالة القطع. وبهذه الطريقة، يمكنه التحكم في تشغيل LED أو بعض الأحمال الكهربائية باستخدام إشارة تحكم مناسبة.
3. التحكم في القدرة الكهربائية
تستخدم ترانزستورات القدرة، مثل MOSFET وIGBT، في مصادر الطاقة، ومحركات الكهرباء، وشواحن البطاريات، ومحولات الطاقة الشمسية. وتساعد هذه المكونات على تنظيم تدفق الطاقة وفقاً لتصميم الدائرة.
4. بناء المعالجات والدوائر الرقمية
تعتمد البوابات المنطقية والذاكرة والمعالجات الدقيقة على الترانزستورات لتنفيذ العمليات المنطقية والحسابية. لذلك، تمثل الترانزستورات أساساً مهماً للحواسيب والهواتف الذكية.
5. توليد الإشارات ومعالجتها
يدخل الترانزستور في دوائر المذبذبات وخلط الإشارات وتعديلها. وتستخدم هذه الدوائر في الاتصالات وأجهزة القياس والأنظمة الإلكترونية المختلفة.
كيف تختار الترانزستور المناسب؟
يتطلب اختيار الترانزستور المناسب معرفة متطلبات الدائرة الكهربائية. لذلك، تحقق من جهد التشغيل، وتيار الحمل، والقدرة المبددة، وسرعة التبديل، وجهد التحكم المتاح.
بالإضافة إلى ذلك، راجع ورقة بيانات الشركة المصنعة للتأكد من أن المكون يتحمل ظروف التشغيل المطلوبة. فاختيار الترانزستور وفق هذه المعايير يساعد على تحسين أداء الدائرة وتقليل مخاطر ارتفاع الحرارة أو تلف المكون.
الخلاصة: الترانزستور واستخداماته في الإلكترونيات
يساعد فهم الترانزستور واستخداماته على استيعاب طريقة عمل كثير من الأجهزة الإلكترونية. فهو يضخم الإشارات الكهربائية، ويعمل كمفتاح إلكتروني، ويتحكم في القدرة، ويسهم في بناء المعالجات والدوائر الرقمية.
لذلك، احرص على تعلم الفرق بين BJT وMOSFET، وفهم طريقة تشغيل كل نوع، ومراجعة مواصفاته قبل استخدامه في أي مشروع إلكتروني.
سؤال للتفاعل: ما الاستخدام الذي ترغب في تعلمه عملياً: تضخيم الإشارات أم تشغيل الأحمال باستخدام الترانزستور؟
