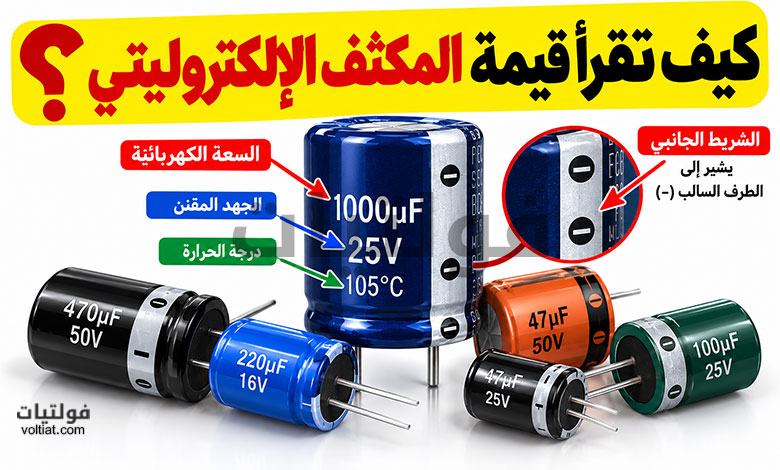

هل وجدت مكثفاً إلكتروليتياً مكتوباً عليه 1000µF 25V وتساءلت عن معنى هذه الأرقام؟ قراءة قيمة المكثف الإلكتروليتي سهلة في معظم الأنواع الشائعة؛ لأن الشركة المصنّعة تطبع السعة والجهد المقنن مباشرةً على جسم المكثف. لكن يجب أيضاً الانتباه إلى القطبية ودرجة الحرارة قبل استخدامه في الدائرة الإلكترونية.

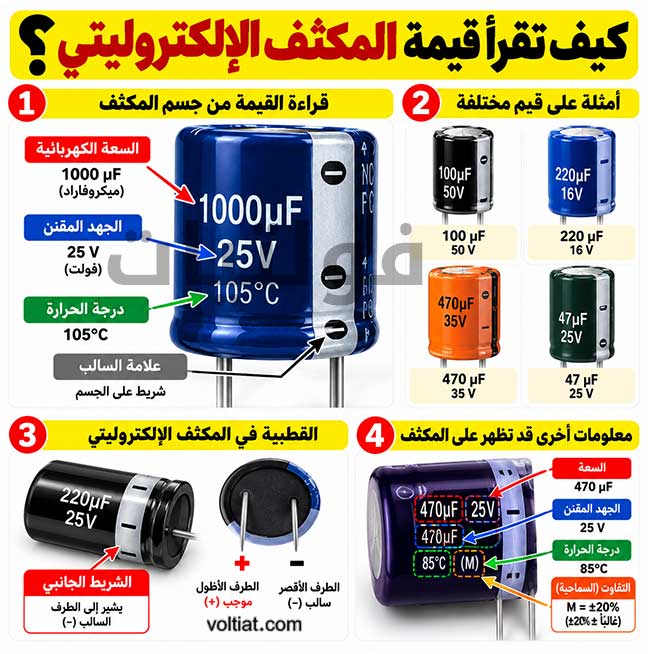

كيف تقرأ قيمة المكثف الإلكتروليتي؟
تعتمد قراءة قيمة المكثف الإلكتروليتي على تحديد السعة الكهربائية والجهد المقنن المطبوعين على جسمه. وتُكتب هذه البيانات عادةً بصيغة واضحة، مثل 100µF 25V، حيث يشير الرقم الأول إلى السعة، بينما يوضح الرقم الثاني أقصى جهد تشغيل مستمر مسموح به وفق مواصفات المكثف.
إليك أمثلة شائعة على الكتابة الموجودة على المكثفات الإلكتروليتية:
| الكتابة على المكثف | السعة الكهربائية | الجهد المقنن |
|---|---|---|
| 100µF 25V | 100 ميكروفاراد | 25 فولت |
| 1000µF 16V | 1000 ميكروفاراد | 16 فولت |
| 47µF 50V | 47 ميكروفاراد | 50 فولت |
| 2200µF 35V | 2200 ميكروفاراد | 35 فولت |
في معظم المكثفات الإلكتروليتية الأسطوانية الشائعة، لن تحتاج إلى فك شفرة الأرقام أو استخدام جدول ألوان؛ إذ تكون القيمة مكتوبة مباشرةً على جسم المكثف.
أولاً: كيف تحدد سعة المكثف الإلكتروليتي؟
تشير السعة الكهربائية إلى قدرة المكثف على تخزين الشحنة الكهربائية، وتُقاس بالفاراد (F). لكن المكثفات الإلكتروليتية الشائعة تُكتب سعتها غالباً بالميكروفاراد (µF).
على سبيل المثال، إذا وجدت الرمز 470µF على جسم المكثف، فهذا يعني أن سعته الاسمية تبلغ 470 ميكروفاراد.
وقد تجد الوحدة مكتوبة بصيغ مختلفة، مثل µF أو uF. وتشير الصيغتان عادةً إلى الميكروفاراد نفسه.
انتبه إلى أن الرمز mF قد يُستخدم في بعض السياقات للدلالة على الميليفاراد، بينما تظهر تسميات قديمة أو غير موحدة في بعض المنتجات. لذلك، لا تعتمد على تفسير الرمز وحده إذا كانت الكتابة غير واضحة؛ بل راجع ورقة البيانات الخاصة بالمكثف.
ثانياً: ماذا يعني الجهد المكتوب على المكثف؟
يمثل الجهد المقنن أقصى جهد تشغيل مستمر تسمح به مواصفات المكثف في ظروف محددة. فإذا وجدت العبارة 25V، فهذا يعني أن المكثف مصمم للعمل ضمن حد الجهد المحدد له، وليس أن الدائرة يجب أن تعمل عند 25 فولت بالضبط.
على سبيل المثال، يمكن استخدام مكثف مقنن عند 25 فولت في دائرة تعمل بجهد أقل، بشرط مراعاة متطلبات الدائرة والمواصفات الأخرى.
لكن لا تتجاوز الجهد المقنن. كما يُفضّل ترك هامش أمان مناسب عند اختيار المكثف، مع مراعاة ارتفاع الجهد المحتمل والتموجات ودرجة الحرارة. ولا توجد نسبة واحدة تناسب جميع التطبيقات؛ لذلك ينبغي الرجوع إلى ورقة البيانات ومتطلبات التصميم.
ثالثاً: كيف تحدد قطبية المكثف الإلكتروليتي؟
تُعد القطبية من أهم المعلومات التي يجب التحقق منها قبل توصيل المكثف الإلكتروليتي؛ لأن الأنواع المستقطبة يجب أن تُركّب وفق الطرفين الموجب والسالب.
يمكنك التعرف على القطبية من خلال العلامات التالية:
- الشريط الجانبي: يحمل عادةً علامات السالب (−)، ويحدد الطرف السالب للمكثف الأسطواني الشائع.
- طول الأرجل: تكون الرجل الأطول موجبة غالباً في المكثفات الجديدة ذات الأرجل الشعاعية، لكن لا تعتمد على الطول وحده إذا كانت الأرجل مقصوصة.
- علامات الجسم: قد تجد إشارات (+) أو (−) مطبوعة على جسم المكثف لتوضيح القطبية.
في بعض الأنواع، مثل المكثفات المحورية أو المكثفات السطحية، قد تختلف طريقة وضع العلامات. لذلك، تحقق من الرسم المطبوع وورقة البيانات عند الشك.
تحذير: قد يؤدي عكس قطبية المكثف الإلكتروليتي إلى ارتفاع التيار والتسخين والتلف، وقد يتسبب في تنفيس الغاز أو تمزق الغلاف في ظروف معينة. افصل التغذية وفرّغ المكثف بطريقة آمنة قبل العمل على الدائرة.
قبل تركيب المكثف، تعرف على القطبية في المكونات الإلكترونية لتجنب عكس التوصيل الذي قد يتسبب في تلف المكونات.
رابعاً: ماذا تعني درجة الحرارة المكتوبة على المكثف؟
قد تجد على جسم المكثف قيمة مثل 85°C أو 105°C. وتشير هذه القيمة عادةً إلى تصنيف درجة الحرارة العليا ضمن ظروف التشغيل المحددة في ورقة البيانات.
تؤثر الحرارة في العمر التشغيلي للمكثفات الإلكتروليتية، خصوصاً الأنواع التي تعتمد على إلكتروليت يمكن أن يتغير مع الزمن. لذلك، قد يكون المكثف المصنف عند 105 درجات مئوية مناسباً لتطبيقات معينة تتطلب تحملاً حرارياً أعلى، لكن لا يكفي هذا الرقم وحده للحكم على العمر أو الجودة.
عند استبدال مكثف تالف، راجع أيضاً مواصفات العمر التشغيلي والتموج والتيار المسموح به، ولا تكتفِ بمقارنة درجة الحرارة فقط.
خامساً: ما معنى رمز السماحية أو التفاوت؟
تشير السماحية إلى مقدار الاختلاف المسموح به بين السعة الفعلية والسعة الاسمية المكتوبة على المكثف.
على سبيل المثال، إذا كانت سعة المكثف 100µF وسماحيته ±20%، فقد تقع سعته الفعلية ضمن نطاق يتراوح بين 80 و120 ميكروفاراد، وفق هذا التصنيف.
وقد يُستخدم الحرف M للدلالة على سماحية ±20% في بعض أنظمة الترميز. لكن يجب التحقق من نظام الترميز الخاص بالشركة المصنّعة، لأن الرموز قد تختلف باختلاف المنتج.
سادساً: كيف تقرأ المكثفات الصغيرة أو السطحية؟
تُكتب السعة والجهد مباشرةً على كثير من المكثفات الإلكتروليتية الأسطوانية التقليدية. لكن بعض المكثفات الصغيرة أو السطحية قد تستخدم علامات مختصرة أو رموزاً خاصة بالشركة المصنّعة.
لا تفترض أن كل مكثف إلكتروليتي صغير يستخدم نظام ترميز ثلاثي الأرقام؛ فهذا النظام ليس موحداً لجميع الأنواع. عند غياب السعة أو الجهد بوضوح، ابحث عن رقم الجزء أو سلسلة المنتج في ورقة البيانات.
سابعاً: ماذا تفعل إذا كانت الكتابة غير واضحة؟
إذا كانت العلامات مطموسة أو مفقودة، يمكنك اتباع الخطوات التالية:
- افصل الدائرة عن مصدر الطاقة.
- فرّغ المكثف بطريقة آمنة قبل لمسه أو قياسه.
- اقرأ أي رموز أو أرقام متبقية على جسمه.
- ابحث عن رقم الجزء أو مواصفات المنتج لدى الشركة المصنّعة.
- استخدم جهاز قياس يدعم قياس السعة إذا كان ذلك مناسباً، مع عزل المكثف عن الدائرة عند الحاجة.
لا تعتمد على قياس السعة وحده لتحديد الجهد المقنن أو القطبية؛ إذ لا يمكن استنتاج هذه المعلومات بدقة من قيمة السعة فقط.
إذا كانت الكتابة على المكثف غير واضحة، فراجع شرح طريقة فحص المكثف الكهربائي للتعرف على طرق قياس السعة والتحقق من حالة المكثف.
أسئلة شائعة حول قراءة المكثف الإلكتروليتي
ماذا تعني الكتابة 1000µF 25V؟
تعني أن السعة الاسمية للمكثف تبلغ 1000 ميكروفاراد، وأن الجهد المقنن للتشغيل المستمر يبلغ 25 فولت ضمن الشروط المحددة من الشركة المصنّعة.
هل يمكن استبدال مكثف 16V بمكثف 25V؟
يمكن ذلك غالباً إذا كانت السعة مناسبة، وكانت الأبعاد والخصائص الأخرى متوافقة مع الدائرة. ويجب التأكد من أن الجهد المقنن للمكثف البديل مناسب لجهد التشغيل والتموجات وظروف التطبيق.
كيف أعرف الطرف السالب للمكثف الإلكتروليتي؟
في كثير من المكثفات الأسطوانية الشائعة، يشير الشريط الجانبي الذي يحمل علامات الناقص (−) إلى الطرف السالب. ومع ذلك، تحقق من علامات المنتج، خصوصاً في الأنواع غير التقليدية أو السطحية.
هل يمكن قياس المكثف دون فصله عن الدائرة؟
قد تتأثر قراءة السعة بالمكونات الأخرى المتصلة به، لذلك تكون القراءة أدق عادةً عند عزل أحد أطراف المكثف أو إخراجه من الدائرة وفق إجراءات العمل الآمنة.
الخلاصة
تبدأ قراءة قيمة المكثف الإلكتروليتي بتحديد السعة المكتوبة بالميكروفاراد والجهد المقنن بالفولت. بعد ذلك، تحقق من القطبية ودرجة الحرارة والسماحية، وراجع ورقة البيانات إذا كانت العلامات غير واضحة.
قبل تركيب أي مكثف، تأكد من ملاءمة سعته وجهده وقطبيته للدائرة، ولا تتجاوز حدود التشغيل المحددة من الشركة المصنّعة.
سؤال للنقاش: هل سبق أن واجهت مكثفاً إلكتروليتياً يصعب قراءة قيمته؟ شاركنا العلامات المكتوبة عليه لنناقش طريقة تفسيرها.
