هل تساءلت يوماً لماذا تتوفر المقاومات الإلكترونية بقيم قدرة مختلفة، مثل ربع واط ونصف واط وواط واحد؟ لا يتعلق الأمر بقيمة المقاومة الكهربائية فقط، بل بقدرتها على تبديد الحرارة الناتجة عن مرور التيار الكهربائي دون أن تتلف أو تتغير خصائصها.
ماذا تعني قدرة المقاومة الكهربائية؟
تشير قدرة المقاومة الكهربائية إلى أقصى قدرة مستمرة تستطيع المقاومة تبديدها على شكل حرارة بأمان، ضمن ظروف التشغيل التي تحددها الشركة المصنّعة. وتُقاس هذه القدرة بالواط (W)، ومن أشهر القيم المستخدمة في الدوائر الإلكترونية ربع واط (0.25 W) وواط واحد (1 W).
تعتمد القدرة الاسمية على ظروف محددة، مثل درجة الحرارة المحيطة وطريقة تركيب المقاومة والتهوية المتاحة حولها. لذلك، لا يعني الرقم المكتوب أن المقاومة تستطيع تحمل هذه القدرة في جميع الظروف دون قيود.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال « قدرة المقاومة الكهربائية» للتعرف على التفاصيل بشكل أوسع.
ما الفرق بين مقاومة ربع واط ومقاومة واط واحد؟
يكمن الفرق الأساسي في مقدار الحرارة التي تستطيع كل مقاومة تبديدها بأمان أثناء التشغيل المستمر.
| وجه المقارنة | مقاومة ربع واط | مقاومة واط واحد |
|---|---|---|
| القدرة الاسمية | 0.25 واط | 1 واط |
| القدرة مقارنة بالأخرى | أقل | أربعة أضعاف |
| الحجم المعتاد | أصغر غالباً | أكبر غالباً |
| الاستخدام | الدوائر منخفضة القدرة | الدوائر ذات الفقد الحراري الأعلى |
على سبيل المثال، إذا استخدمت مقاومتين لهما قيمة المقاومة نفسها، وكانت إحداهما بقدرة ربع واط والأخرى بقدرة واط واحد، فإن المقاومة ذات قدرة الواط الواحد تستطيع تبديد حرارة أكبر ضمن شروط التشغيل المحددة.
كذلك، إذا بددت المقاومتان القدرة نفسها وكانت ظروف التركيب متشابهة، فقد تعمل المقاومة الأعلى قدرة عند درجة حرارة أقل نسبياً. ومع ذلك، يعتمد الأداء الحراري الفعلي على نوع المقاومة وتصميمها وطريقة تركيبها.

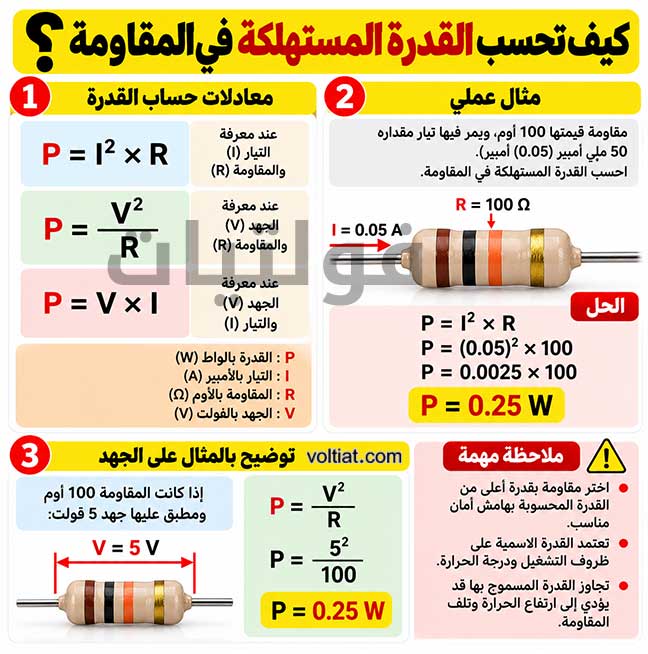

كيف تحسب القدرة المستهلكة في المقاومة؟
يمكن حساب القدرة التي تتحول إلى حرارة داخل المقاومة باستخدام إحدى المعادلات التالية:
- عند معرفة التيار والمقاومة: P = I² × R
- عند معرفة الجهد والمقاومة: P = V² / R
- عند معرفة الجهد والتيار: P = V × I
حيث:
- P: القدرة بالواط (W).
- I: التيار بالأمبير (A).
- R: المقاومة بالأوم (Ω).
- V: الجهد بالفولت (V).
مثال عملي على حساب قدرة المقاومة
لنفترض أن لديك مقاومة قيمتها 100 أوم، ويمر فيها تيار مقداره 50 ملي أمبير، أي 0.05 أمبير.
نحسب القدرة باستخدام المعادلة:
P = I² × R
بالتعويض:
P = 0.05² × 100 = 0.25 W
إذن، تبلغ القدرة المتبددة في المقاومة 0.25 واط. لكن اختيار مقاومة ربع واط بالضبط قد لا يوفر هامش أمان كافياً، خصوصاً عند ارتفاع درجة الحرارة أو ضعف التهوية.
لذلك، قد يكون اختيار مقاومة بقدرة 0.5 واط أو أعلى أنسب، بشرط مراعاة ظروف التشغيل والحدود التي تحددها الشركة المصنّعة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «القدرة الكهربائية في الدوائر الإلكترونية» للتعرف على التفاصيل بشكل أوسع.
ماذا يحدث عند تجاوز قدرة المقاومة؟
عندما تتجاوز القدرة المتبددة الحد المسموح به، ترتفع درجة حرارة المقاومة بصورة قد تؤثر في أدائها وسلامتها. وتختلف النتائج حسب مقدار التجاوز ومدته وتصميم المقاومة.
تشمل الأضرار المحتملة ما يلي:
- تغيّر قيمة المقاومة: قد تنحرف القيمة عن حدود التفاوت المسموح بها.
- تلف جسم المقاومة: قد تظهر تشققات أو علامات احتراق.
- انقطاع الدائرة: قد تتلف المقاومة وتصبح مفتوحة كهربائياً.
- خطر الحريق: قد يؤدي التسخين الشديد إلى إتلاف المكونات المحيطة، وقد ينشأ خطر حريق في ظروف معينة.
لهذا السبب، لا يكفي حساب القدرة نظرياً فقط؛ بل يجب اختيار مقاومة تتحمل ظروف التشغيل الفعلية بهامش أمان مناسب.
لماذا يؤثر حجم المقاومة في قدرتها؟
تكون المقاومات الأعلى قدرة أكبر حجماً في كثير من التصاميم، لأن مساحة سطحها الأكبر تساعدها على التخلص من الحرارة. ومع ذلك، لا يعتمد تصنيف القدرة على الحجم وحده، بل يتأثر أيضاً بمواد التصنيع والبنية الداخلية وطريقة تبديد الحرارة.
توجد أنواع مختلفة، مثل المقاومات الكربونية والمعدنية ومقاومات أكسيد المعدن والمقاومات السلكية. ولكل نوع خصائص وحدود تشغيل تختلف عن الأنواع الأخرى.
لذلك، لا يُنصح باختيار المقاومة اعتماداً على شكلها الخارجي فقط؛ بل ينبغي مراجعة ورقة البيانات الفنية عند الحاجة إلى دقة أعلى.
ما تأثير درجة الحرارة المحيطة في قدرة المقاومة؟
تحدد الشركات المصنّعة القدرة الاسمية للمقاومة وفق ظروف اختبار محددة. وقد تكون هذه الظروف عند درجة حرارة محيطة تبلغ 70 درجة مئوية في بعض المنتجات، لكنها ليست قاعدة عامة لجميع المقاومات.
عندما ترتفع درجة الحرارة المحيطة، تقل قدرة بعض المقاومات على تبديد الحرارة بأمان. وتوضح الشركات المصنّعة ذلك باستخدام منحنى خفض القدرة، المعروف باسم Derating Curve.
على سبيل المثال، قد يُطلب تخفيض القدرة المسموح بها تدريجياً بعد درجة حرارة محددة، وصولاً إلى حد التشغيل الحراري الأقصى. ويختلف المنحنى من منتج إلى آخر، لذلك يجب الرجوع إلى ورقة البيانات الخاصة بالمقاومة المستخدمة.
كذلك، تؤثر التهوية وطريقة تركيب المقاومة ووجود مكونات ساخنة بالقرب منها في درجة حرارتها الفعلية.
هل قدرة المقاومة هي نفسها تحمل الجهد؟
لا، فهناك فرق مهم بين قدرة المقاومة الاسمية وأقصى جهد تشغيل مسموح به.
قد تكون القدرة المحسوبة أقل من الحد الاسمي، ومع ذلك يتجاوز الجهد المطبق أقصى جهد تتحمله المقاومة. وقد يؤدي ذلك إلى حدوث انهيار كهربائي أو تلف في بعض الأنواع.
لذلك، يجب التحقق من شرطين أساسيين عند اختيار المقاومة:
- أن تكون القدرة المتبددة ضمن حدودها المسموح بها بعد مراعاة خفض القدرة الحرارية.
- ألا يتجاوز الجهد المطبق الحد الأقصى المحدد في ورقة البيانات.
كيف تختار قدرة المقاومة المناسبة؟
لاختيار قدرة المقاومة المناسبة في الدوائر الإلكترونية، اتبع الخطوات التالية:
- احسب القدرة المتبددة: استخدم المعادلة المناسبة بناءً على الجهد والتيار وقيمة المقاومة.
- حدد هامش الأمان: يمكن استخدام قدرة اسمية تعادل ضعفي القدرة المحسوبة أو أكثر كنقطة بداية، ثم التحقق من ظروف التشغيل الفعلية.
- راجع درجة الحرارة: افحص منحنى خفض القدرة إذا كانت الدائرة تعمل في بيئة حارة أو داخل صندوق مغلق.
- تحقق من الجهد الأقصى: تأكد من أن جهد التشغيل يقع ضمن الحدود المسموح بها.
- راجع متطلبات النبضات: إذا كانت المقاومة تتعرض لنبضات أو تيارات اندفاعية، فتحقق من قدرتها على تحمل هذه النبضات؛ لأن تصنيف القدرة المستمرة لا يوضح وحده قدرتها على تحملها.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «اختيار قيمة المقاومة المناسبة» للتعرف على التفاصيل بشكل أوسع.
أسئلة شائعة حول قدرة المقاومة الكهربائية
ماذا يعني أن قدرة المقاومة ربع واط؟
يعني ذلك أن القدرة المستمرة الاسمية للمقاومة تبلغ 0.25 واط ضمن ظروف التشغيل التي تحددها الشركة المصنّعة.
هل مقاومة واط واحد أفضل دائماً من مقاومة ربع واط؟
ليس بالضرورة. يعتمد الاختيار على القدرة المتبددة والجهد والحجم والتكلفة وظروف التشغيل. إذا كانت الدائرة تحتاج إلى قدرة منخفضة، فقد تكون مقاومة ربع واط مناسبة تماماً عند استخدام هامش أمان كافٍ.
هل يمكن استخدام مقاومة بقدرة أعلى من المطلوب؟
نعم، يمكن ذلك عادةً إذا كانت قيمة المقاومة صحيحة، وكانت حدود الجهد والخصائص الأخرى مناسبة للدائرة. لكن المقاومة الأعلى قدرة قد تكون أكبر حجماً أو أعلى تكلفة.
كيف أعرف أن المقاومة تسخن أكثر من اللازم؟
قد تلاحظ تغير اللون أو ظهور رائحة احتراق أو تلفاً ظاهراً، لكن غياب هذه العلامات لا يثبت أن درجة حرارتها آمنة. الأفضل حساب القدرة ومراجعة ورقة البيانات وقياس درجة الحرارة عند الحاجة.
الخلاصة
توضح قدرة المقاومة الكهربائية مقدار الطاقة التي تستطيع تبديدها على شكل حرارة بأمان ضمن ظروف التشغيل المحددة. وتستطيع مقاومة الواط الواحد تبديد قدرة اسمية تعادل أربعة أضعاف قدرة مقاومة ربع واط، لكن الاختيار الصحيح يعتمد أيضاً على درجة الحرارة والجهد وطريقة التركيب.
قبل اختيار المقاومة، احسب القدرة المتبددة، واترك هامش أمان مناسباً، وراجع مواصفات الشركة المصنّعة.
سؤال للنقاش: عندما تصمم دائرة إلكترونية، هل تختار مقاومة ربع واط أم نصف واط أم واطاً واحداً؟ وما العامل الذي تعتمد عليه في اختيارك؟
