هل تحتاج إلى تشغيل محرك كهربائي بعد تأخير زمني محدد، أو إبقاء مروحة التهوية تعمل عدة دقائق بعد إيقاف الجهاز؟ هنا يأتي دور ريليه التوقيت (Timer Relay)، وهو جهاز تحكم كهربائي ينفذ عمليات التشغيل والفصل وفق فترات زمنية مضبوطة مسبقاً.
يختلف ريليه التوقيت عن الريليه العادي في أنه لا يغير حالة نقاط التلامس فوراً في جميع الحالات، بل يعتمد على وظيفة التوقيت المختارة لتحديد لحظة تغيير حالة الخرج. لذلك، يستخدمه الفنيون والمهندسون في لوحات التحكم الصناعية، وأنظمة التكييف، وتشغيل المحركات، وأنظمة الإضاءة.
ما هو ريليه التوقيت Timer Relay؟
ريليه التوقيت، المعروف أيضاً باسم ريليه التأخير الزمني (Time Delay Relay)، هو جهاز تحكم كهربائي يحتوي على دائرة توقيت تتحكم في تغيير حالة نقاط التلامس بعد مدة محددة أو وفق تسلسل زمني معين.
عندما يستقبل الجهاز إشارة تشغيل أو تغذية كهربائية، تبدأ دائرة التوقيت العمل بحسب الوظيفة المحددة. وبعد انقضاء الزمن المضبوط، يغيّر الريليه حالة نقاط الخرج، سواء كانت مفتوحة عادةً (NO) أو مغلقة عادةً (NC)، أو من النوع التبادلي.
وتختلف طريقة عمل الجهاز باختلاف نمط التوقيت؛ فبعض الأنواع تؤخر التشغيل، بينما تؤخر أنواع أخرى الفصل، وتكرر أنواع ثالثة عمليتي التشغيل والإيقاف بصورة دورية.
كيف يعمل ريليه التوقيت؟
يعتمد مبدأ عمل ريليه التوقيت على استقبال إشارة كهربائية ثم تنفيذ إجراء محدد بعد مرور فترة زمنية مضبوطة. ويمكن تلخيص آلية العمل في الخطوات التالية:
- استقبال إشارة التشغيل: تصل التغذية الكهربائية أو إشارة التحكم إلى الجهاز.
- بدء التوقيت: تبدأ دائرة التوقيت العدّ وفق الوظيفة المختارة.
- مقارنة الزمن المضبوط: تتابع الدائرة الزمن حتى تصل إلى القيمة المحددة.
- تغيير حالة الخرج: يغيّر الريليه حالة نقاط التلامس لتشغيل الحمل أو فصله.
- إعادة الضبط: يعود الخرج إلى حالته المناسبة عند إزالة الإشارة أو وفق طريقة عمل الوظيفة المختارة.
على سبيل المثال، إذا ضبطت ريليه تأخير التشغيل على 10 ثوانٍ، فقد ينتظر الجهاز هذه المدة قبل تفعيل الخرج. أما في وظيفة تأخير الفصل، فيمكنه إبقاء الخرج فعالاً مدة محددة بعد إزالة إشارة التشغيل.
لفهم مبدأ عمل ريليه التوقيت، يمكنك أولاً التعرف على ما هو المرحل (الريليه) وكيف يعمل

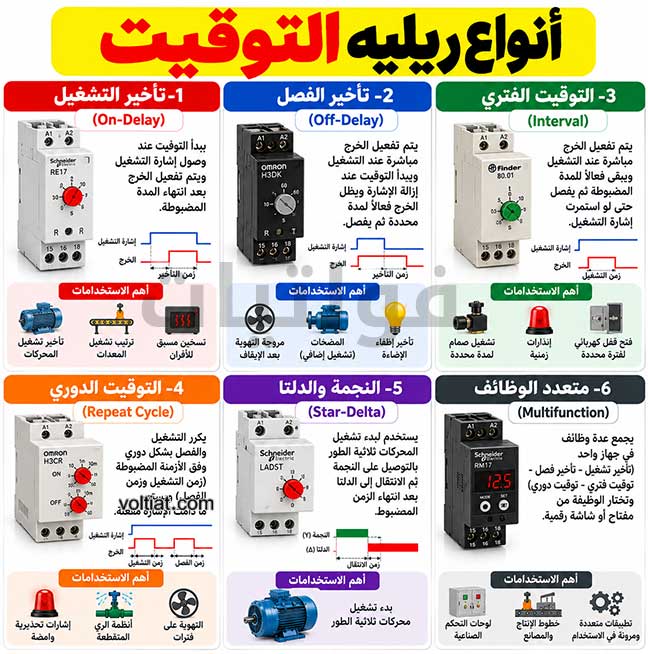

ما أنواع ريليه التوقيت؟
تُصنّف أنواع ريليه التوقيت أساساً وفق وظيفة التوقيت التي ينفذها الجهاز. وفيما يلي أشهر الأنواع المستخدمة في الدوائر الكهربائية ولوحات التحكم.
فيما يلي شرح مفصل عن أنواع ريليهات المؤقت الزمني:
1. ريليه تأخير التشغيل On-Delay
يُعرف هذا النوع باسم تأخير التشغيل، ويرمز إلى وظيفته في بعض الأجهزة بالرمز TON. عند وصول إشارة التشغيل، يبدأ الريليه حساب الزمن المحدد، لكنه لا يفعّل نقاط الخرج إلا بعد انتهاء مدة التأخير.
وعند إزالة إشارة التشغيل، يعود الخرج عادةً إلى حالته الأصلية، وفق تصميم الجهاز.
أهم الاستخدامات:
- تأخير تشغيل المحركات أو المعدات المتتابعة.
- ترتيب تشغيل الأجهزة على مراحل.
- تأخير تشغيل الضواغط وفق متطلبات نظام التحكم.
- الانتظار قبل تشغيل معدات التسخين أو بعض خطوط الإنتاج.
2. ريليه تأخير الفصل Off-Delay
يُعرف هذا النوع باسم تأخير الفصل. عند وصول إشارة التشغيل، تتغير حالة الخرج عادةً مباشرةً، ثم يبدأ حساب الزمن عند إزالة إشارة التحكم. ويحافظ الريليه على حالة الخرج الفعالة خلال مدة التأخير، ثم يعيده إلى حالته الأصلية.
تعتمد التفاصيل الدقيقة على تصميم الجهاز؛ لذلك ينبغي مراجعة مخطط التوصيل ودليل الشركة المصنعة.
أهم الاستخدامات:
- استمرار تشغيل مروحة التهوية بعد إيقاف الجهاز.
- تشغيل مضخة مدة إضافية بعد انتهاء أمر التشغيل.
- تأخير إطفاء الإضاءة.
- تنفيذ دورات التهوية أو التطهير بعد توقف المعدات.
3. ريليه التوقيت الفتري Interval Timer
يسمى أيضاً ريليه الفترة الزمنية أو التشغيل لمدة محددة. عند وصول إشارة التشغيل، يفعّل الخرج ويظل في حالة التشغيل خلال الفترة المضبوطة، ثم يفصله بعد انتهاء الزمن، حتى إذا استمرت إشارة التحكم في بعض تصميمات هذا النوع.
تختلف طريقة إعادة التفعيل بين الأجهزة، لذلك يجب التحقق من وظيفة الجهاز الفعلية قبل استخدامه.
أهم الاستخدامات:
- تشغيل مضخة جرعات مدة محددة.
- إصدار نبضة تشغيل للإنذارات.
- تشغيل أنظمة التشحيم الآلي.
- التحكم في مدة فتح قفل كهربائي.
4. ريليه التوقيت الدوري Repeat Cycle Timer
يسمى أيضاً الريليه الدوري أو ريليه التشغيل والفصل المتكرر. يعمل هذا النوع على تكرار حالتي التشغيل والإيقاف وفق أزمنة مضبوطة، وقد يسمح الجهاز بتحديد زمن التشغيل وزمن الفصل بصورة مستقلة.
ويستمر التتابع الدوري ما دامت شروط التشغيل متحققة، بحسب تصميم الريليه.
أهم الاستخدامات:
- تشغيل أنظمة الري بصورة متقطعة.
- تشغيل مراوح التهوية على فترات.
- التحكم في إشارات التحذير الوامضة.
- تشغيل المعدات التي تحتاج إلى دورات تشغيل وفصل متكررة.
5. ريليه النجمة والدلتا Star-Delta Timer
يُستخدم ريليه النجمة والدلتا في دوائر بدء تشغيل بعض المحركات الحثية ثلاثية الطور. يبدأ المحرك بالتوصيل على النجمة (Y)، ثم ينتقل إلى الدلتا (Δ) بعد انتهاء الزمن المضبوط، وفق تصميم دائرة التحكم.
يساعد هذا الترتيب على تقليل تيار البدء مقارنةً بالتشغيل المباشر، لكنه يتطلب اختيار مكونات مناسبة وتنسيق عملية الانتقال لمنع التوصيل غير الصحيح بين الكونتاكتورات.
أهم الاستخدامات:
- تشغيل المحركات ثلاثية الطور التي يناسبها أسلوب النجمة والدلتا.
- تطبيقات المضخات والمراوح.
- بعض الضواغط والمعدات الصناعية.
6. ريليه التوقيت متعدد الوظائف Multifunction Timer
يجمع هذا النوع عدة وظائف توقيت في جهاز واحد، مثل تأخير التشغيل، وتأخير الفصل، والتشغيل الفتري، والتشغيل الدوري. ويختار المستخدم الوظيفة المطلوبة من مفتاح ضبط أو شاشة رقمية أو إعدادات الجهاز.
أهم الاستخدامات:
- لوحات التحكم التي تحتاج إلى وظائف توقيت متنوعة.
- تقليل عدد قطع الغيار المطلوبة.
- تطبيقات المصانع والمعدات التي تتغير متطلباتها.
- المشاريع التي تتطلب ضبطاً مرناً للتوقيت.
توجد أنواع متعددة من المرحلات المستخدمة في التحكم، ويمكنك التعرف عليها في مقال أنواع الريليهات الكهربائية
مقارنة بين أنواع ريليه التوقيت
| النوع | مبدأ العمل | أبرز الاستخدامات |
|---|---|---|
| تأخير التشغيل On-Delay | يؤخر تفعيل الخرج | ترتيب تشغيل المعدات |
| تأخير الفصل Off-Delay | يؤخر عودة الخرج بعد إزالة الإشارة | استمرار التهوية بعد الإيقاف |
| التوقيت الفتري Interval | يفعّل الخرج مدة محددة | الجرعات والنبضات الزمنية |
| التوقيت الدوري Repeat Cycle | يكرر التشغيل والفصل | الري والتهوية المتقطعة |
| النجمة والدلتا Star-Delta | يحدد زمن الانتقال بين النجمة والدلتا | بدء تشغيل محركات مناسبة |
| متعدد الوظائف Multifunction | يتيح اختيار عدة وظائف | لوحات التحكم متعددة التطبيقات |
ملاحظة: تختلف الرموز وأوضاع إعادة الضبط وتسلسل نقاط التلامس بين الشركات المصنعة. لذلك، اعتمد على مخطط التوصيل ودليل الجهاز بدلاً من الاكتفاء باسم الوظيفة.
ما أنواع ريليه التوقيت حسب تقنية التصنيع؟
يمكن أيضاً تصنيف ريليه التوقيت وفق التقنية التي يستخدمها لتنفيذ التوقيت، وليس وفق الوظيفة الزمنية وحدها.
ريليه توقيت ميكانيكي أو هوائي
استخدمت بعض الأجهزة القديمة آليات ميكانيكية أو هوائية لإنشاء التأخير الزمني. وتناسب هذه الأجهزة تطبيقات محددة، لكنها قد تكون أقل مرونة ودقة من كثير من الحلول الإلكترونية الحديثة.
ريليه توقيت إلكتروني
يعتمد على دائرة إلكترونية لحساب الزمن والتحكم في الخرج. وتوفر هذه الأجهزة عادةً نطاقات ضبط متعددة، وقد تحقق دقة جيدة وفق مواصفات التصميم.
ريليه توقيت رقمي أو قابل للبرمجة
يتيح للمستخدم ضبط الزمن عبر شاشة وأزرار، وقد يوفر وظائف توقيت متعددة وإعدادات أكثر مرونة. ويشيع استخدامه في لوحات التحكم التي تتطلب ضبطاً واضحاً أو تكراراً دقيقاً للعمليات.
ما أهم استخدامات ريليه التوقيت؟
يستخدم المهندسون ريليه التوقيت في تطبيقات عديدة، لأن التحكم الزمني يساعد على تنظيم تشغيل المعدات وتقليل التتابع غير المطلوب.
ومن أبرز هذه التطبيقات:
- لوحات التحكم الصناعية: ترتيب تشغيل الآلات والمعدات على مراحل.
- المحركات الكهربائية: تنفيذ تأخير التشغيل أو التحكم في الانتقال بين النجمة والدلتا.
- أنظمة التكييف والتهوية: استمرار تشغيل المراوح أو تأخير إعادة تشغيل بعض المعدات وفق متطلبات النظام.
- أنظمة الإضاءة: إطفاء الإضاءة بعد مدة محددة.
- المضخات: تنظيم فترات التشغيل أو تنفيذ دورات متكررة.
- أنظمة الإنذار: تشغيل الإشارات أو بعض المخارج لفترة زمنية محددة.
مع ذلك، لا يُعد ريليه التوقيت بديلاً عن أجهزة الحماية الكهربائية. بل ينبغي استخدام القواطع والمرحلات الحرارية وأجهزة الحماية المناسبة وفق طبيعة الحمل ومتطلبات السلامة.
كيف تختار ريليه التوقيت المناسب؟
يتطلب اختيار ريليه التوقيت تحديد الوظيفة المطلوبة أولاً، ثم مطابقة مواصفات الجهاز مع دائرة التحكم والحمل.
- حدد وظيفة التوقيت: هل تحتاج إلى تأخير التشغيل، أم تأخير الفصل، أم تشغيل دوري؟
- اختر نطاق الزمن: تحقق من أن الجهاز يدعم المدة المطلوبة، من أجزاء الثانية إلى الساعات إذا لزم الأمر.
- تحقق من جهد التغذية: طابق جهد الجهاز مع مصدر التغذية المتاح، سواء كان تياراً متردداً أو مستمراً.
- راجع مواصفات نقاط التلامس: تأكد من توافق تيار وجهد نقاط الخرج مع الحمل وطبيعة تشغيله.
- اختر طريقة التركيب: مثل التثبيت على سكة DIN أو التثبيت داخل لوحة التحكم.
- راجع دقة التوقيت والوظائف الإضافية: خصوصاً في التطبيقات الصناعية التي تتطلب تتابعاً زمنياً محدداً.
إذا كان ريليه التوقيت سيشغّل محركاً أو حملاً عالي التيار، فمن الأفضل أن يتحكم في ملف كونتاكتور مناسب بدلاً من تمرير تيار المحرك مباشرةً عبر نقاط الريليه، ما لم تسمح مواصفات الجهاز بذلك صراحةً.
ما الفرق بين ريليه التوقيت والريليه العادي؟
يستطيع الريليه العادي تغيير حالة نقاط التلامس استجابةً لإشارة التحكم دون وظيفة تأخير زمني مقصودة في العادة. أما ريليه التوقيت، فيضيف وظيفة زمنية تحدد متى يغيّر الخرج حالته.
على سبيل المثال، يمكن للريليه العادي تشغيل كونتاكتور عند وصول إشارة التحكم، بينما يستطيع ريليه تأخير التشغيل الانتظار عدة ثوانٍ قبل تفعيل الكونتاكتور. لذلك، يناسب ريليه التوقيت الدوائر التي تحتاج إلى ترتيب العمليات أو تأخيرها.
الخلاصة
يُعد ريليه التوقيت (Timer Relay) من أجهزة التحكم المهمة في الأنظمة الكهربائية؛ إذ يسمح بتنفيذ عمليات التشغيل والفصل وفق فترات زمنية محددة. وتشمل أشهر أنواعه تأخير التشغيل، وتأخير الفصل، والتوقيت الفتري، والتوقيت الدوري، وريليه النجمة والدلتا، والريليه متعدد الوظائف.
وللحصول على أداء موثوق، اختر وظيفة التوقيت المناسبة، وتحقق من جهد التغذية ونطاق الزمن ومواصفات نقاط التلامس. كذلك، استخدم أجهزة الحماية المناسبة، وراجع تعليمات الشركة المصنعة قبل تركيب الريليه أو توصيله.
