هل تساءلت يوماً كيف تستطيع الأجهزة الإلكترونية اكتشاف الضوء وتحويله إلى إشارة كهربائية؟ هنا تظهر وظيفة الفوتودايود (Photodiode)، إذ يستجيب هذا المكون شبه الموصل للضوء الساقط عليه، ثم ينتج إشارة كهربائية تساعد الدائرة على قياس الإضاءة أو اكتشاف تغيراتها.
يستخدم المهندسون الفوتودايود في تطبيقات متعددة، مثل الحساسات الضوئية، وأنظمة الاتصالات بالألياف الضوئية، وأجهزة قياس شدة الضوء. بالإضافة إلى ذلك، يساعد هذا المكون بعض الأنظمة الإلكترونية على استقبال الإشارات الضوئية وتحويلها إلى بيانات قابلة للمعالجة.
ما وظيفة الفوتودايود في الدوائر الإلكترونية؟
تتمثل وظيفة الفوتودايود الأساسية في تحويل الضوء إلى إشارة كهربائية. فعندما يسقط الضوء على المنطقة الحساسة داخله، تمتص مادة شبه الموصل طاقة الفوتونات، فتتولد شحنات كهربائية تنتج تياراً ضوئياً يمكن للدائرة قياسه.
كلما ازدادت شدة الضوء، ارتفع التيار الضوئي عادةً ضمن نطاق التشغيل المناسب. لذلك، تستطيع الدائرة الإلكترونية الاستفادة من هذا التغير لتحديد مستوى الإضاءة أو اكتشاف وجود الضوء وغيابه.
ومن أبرز وظائف الفوتودايود:
- اكتشاف الضوء وقياس التغيرات في شدته.
- استقبال الإشارات الضوئية والأشعة تحت الحمراء.
- تحويل الإشارات الضوئية إلى إشارات كهربائية.
- المساعدة في أنظمة التحكم الآلي المعتمدة على الضوء.
- قياس القدرة الضوئية في بعض الأجهزة والمعدات.

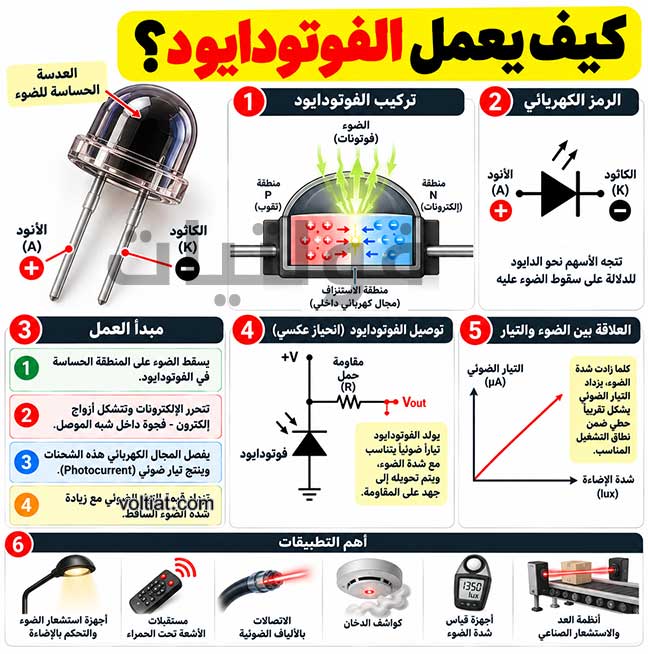

كيف يعمل الفوتودايود؟
يعتمد مبدأ عمل الفوتودايود على استجابة مادة شبه الموصل للفوتونات. فعندما يمتص المكون الضوء، تكتسب بعض الإلكترونات طاقة كافية للانتقال إلى نطاق التوصيل، فتتولد أزواج من الإلكترونات والفجوات.
بعد ذلك، يساعد المجال الكهربائي داخل منطقة الوصلة على فصل هذه الشحنات وتحريكها. ونتيجةً لذلك، ينشأ تيار ضوئي تستطيع الدائرة الإلكترونية قياسه أو تحويله إلى جهد كهربائي.
تمر عملية العمل بالمراحل التالية:
- سقوط الضوء: يصل الضوء إلى المنطقة الحساسة داخل الفوتودايود.
- توليد الشحنات: تمتص مادة شبه الموصل طاقة الفوتونات، فتتولد أزواج من الإلكترونات والفجوات.
- فصل الشحنات: يساعد المجال الكهربائي على فصل الشحنات وتحريكها.
- توليد التيار: ينتج عن حركة الشحنات تيار ضوئي يتناسب عادةً مع شدة الضوء ضمن ظروف التشغيل المناسبة.
- معالجة الإشارة: تستخدم الدائرة التيار الناتج أو تحوله إلى جهد لتحديد مستوى الإضاءة.
وبذلك، يحول الفوتودايود تغيرات الضوء إلى إشارات كهربائية تستطيع الدوائر الإلكترونية التعامل معها.
للتعرف على أساسيات هذه المكونات، يمكنك قراءة مقال ما هو الدايود؟

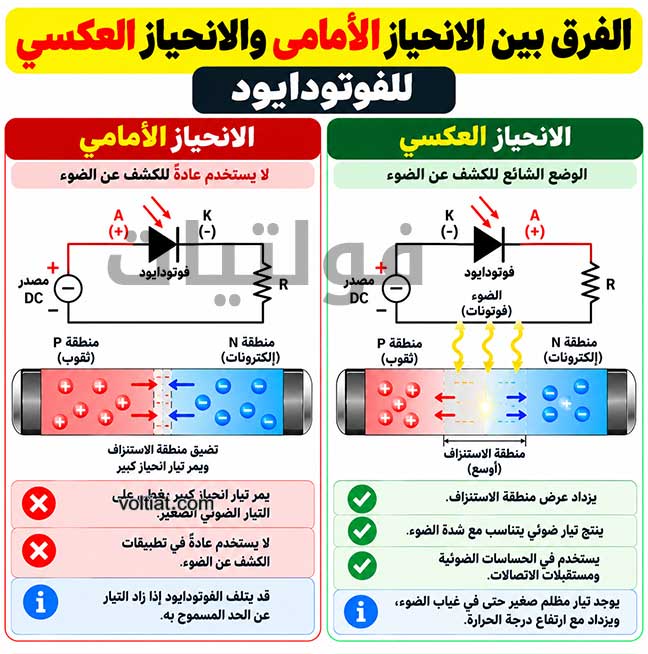

ما الفرق بين الانحياز الأمامي والانحياز العكسي للفوتودايود؟
يستطيع الفوتودايود العمل في أوضاع كهربائية مختلفة، لكن المصممين يفضلون الانحياز العكسي في كثير من تطبيقات الكشف السريع عن الضوء. وفي المقابل، يستخدمون وضع الخلية الكهروضوئية عندما يحتاج التطبيق إلى قياس الإشارة دون جهد انحياز خارجي.
الانحياز العكسي
عند تطبيق الانحياز العكسي، يزداد عرض منطقة الاستنزاف داخل الوصلة، ويساعد ذلك على جمع الشحنات الناتجة عن الضوء بسرعة. لذلك، يناسب هذا الوضع كثيراً من الحساسات الضوئية ومستقبلات الاتصالات.
ومع ذلك، يظهر تيار مظلم صغير حتى في غياب الضوء، وقد تتغير قيمته مع درجة الحرارة. ولهذا السبب، ينبغي مراعاة خصائص المكون عند تصميم دائرة القياس.
وضع الخلية الكهروضوئية
في هذا الوضع، يعمل الفوتودايود دون جهد انحياز خارجي، ويولد الضوء استجابة كهربائية يمكن للدائرة قياسها. وغالباً ما يناسب هذا الأسلوب التطبيقات التي تتطلب ضوضاء منخفضة ودقة جيدة.
أما الانحياز الأمامي، فلا يستخدمه المصممون عادةً بوصفه وضع الكشف المعتاد؛ لأن تيار الانحياز قد يطغى على التيار الضوئي الصغير.
يمكنك أيضاً التعرف على كيف يعمل الدايود وفهم سلوكه في الدوائر الإلكترونية
ما أهم استخدامات الفوتودايود؟
يدخل الفوتودايود في تطبيقات إلكترونية كثيرة، خصوصاً الأنظمة التي تحتاج إلى استقبال الضوء أو قياسه. وفيما يلي أبرز هذه الاستخدامات.
1. حساسات الضوء
تستخدم حساسات الضوء الفوتودايود لقياس مستوى الإضاءة المحيطة. على سبيل المثال، تستطيع دائرة إلكترونية استخدامه للتحكم في الإضاءة تلقائياً عند تغير سطوع المكان.
2. الاتصالات بالألياف الضوئية
تنقل أنظمة الألياف الضوئية البيانات على هيئة إشارات ضوئية. وعند وصول هذه الإشارات إلى المستقبل، يحول الفوتودايود الضوء إلى تيار كهربائي، ثم تعالج الدائرة الإشارة لاستعادة البيانات. لذلك، يؤدي دوراً مهماً في مستقبلات الاتصالات الضوئية.
3. مستقبلات الأشعة تحت الحمراء
تستخدم بعض أنظمة التحكم عن بُعد فوتودايوداً مناسباً لاستقبال إشارات الأشعة تحت الحمراء. ومع ذلك، يعتمد الاختيار على الطول الموجي للإشارة وحساسية المكون وتصميم دائرة الاستقبال.
4. كواشف الدخان
تعتمد بعض كواشف الدخان على مصدر ضوئي وفوتودايود. فعندما تدخل جزيئات الدخان إلى حجرة الاستشعار، تشتت الضوء وتغير الكمية التي تصل إلى الكاشف. بعد ذلك، تحلل الدائرة هذا التغير لتحديد احتمال وجود دخان.
5. أجهزة قياس الضوء
تستخدم أجهزة القياس الضوئي الفوتودايود لتقدير شدة الضوء أو القدرة الضوئية. وتختلف دقة النتائج بحسب حساسية المكون، والطول الموجي، ودرجة الحرارة، ودائرة المعالجة.
6. أنظمة العد والاستشعار
يمكن للمصمم الجمع بين مصدر ضوئي وفوتودايود لإنشاء حاجز ضوئي. وعندما يمر جسم أمام الشعاع، يتغير الضوء الواصل إلى الحساس، فتكتشف الدائرة مرور الجسم. لذلك، تستخدم هذه الفكرة في عدّ المنتجات وخطوط الإنتاج وبعض أنظمة الأمان.
كيف توصل الفوتودايود في الدائرة الإلكترونية؟
تعتمد طريقة توصيل الفوتودايود على وظيفة الدائرة ومستوى الإشارة المطلوب. ومع ذلك، تحتاج معظم التطبيقات إلى دائرة تقيس التيار الضوئي أو تحوله إلى جهد كهربائي.
يمكنك استخدام مقاومة مع الفوتودايود لتحويل تغير التيار إلى تغير في الجهد. بعد ذلك، تستطيع الدائرة إرسال هذا الجهد إلى متحكم دقيق أو دائرة قياس أو مرحلة معالجة أخرى.
أما إذا احتجت إلى حساسية أعلى أو قياس تيارات صغيرة جداً، فيمكنك استخدام مضخم عمليات ضمن دائرة تحويل التيار إلى جهد (Transimpedance Amplifier).
عند تصميم الدائرة، انتبه إلى النقاط التالية:
- اختر فوتودايوداً يستجيب للطول الموجي المطلوب.
- راجع أقصى جهد عكسي مسموح به في ورقة البيانات.
- حدد قيمة المقاومة أو خصائص المضخم وفق التيار المتوقع وجهد التغذية.
- راعِ التيار المظلم والضوضاء الكهربائية.
- تأكد من أن دائرة المعالجة تستوعب مستوى الإشارة الناتجة.
ومن المهم معرفة أن قيمة المقاومة المناسبة تختلف من تطبيق إلى آخر؛ إذ تعتمد على شدة الضوء المتوقعة، وحساسية الفوتودايود، وجهد التغذية، ونطاق القياس المطلوب.
ما الفرق بين الفوتودايود والليد LED؟
ينتمي الفوتودايود والليد LED إلى عائلة الدايودات شبه الموصلة، لكن كلاً منهما يؤدي وظيفة مختلفة. فالفوتودايود يستقبل الضوء ويحوّله إلى إشارة كهربائية، بينما يحول الليد الطاقة الكهربائية إلى ضوء.
| وجه المقارنة | الفوتودايود Photodiode | الليد LED |
|---|---|---|
| الوظيفة الأساسية | اكتشاف الضوء | إصدار الضوء |
| تحويل الطاقة | من الضوء إلى إشارة كهربائية | من الطاقة الكهربائية إلى الضوء |
| التشغيل الشائع | الانحياز العكسي أو وضع الخلية الكهروضوئية | الانحياز الأمامي |
| الاستخدامات | الحساسات ومستقبلات الضوء | مؤشرات الحالة والإضاءة |
وبالتالي، يختار المصمم الفوتودايود عندما يحتاج إلى استقبال الضوء، بينما يستخدم الليد عندما يريد إصدار الضوء. ويمكنه الجمع بينهما في دائرة واحدة لإنشاء حساس يكتشف مرور الأجسام أو انقطاع الشعاع الضوئي.
ولمعرفة المزيد عن أنواع الدايودات، اقرأ مقال الدايود: التعريف وآلية العمل والاستخدامات.
ما العوامل التي تؤثر في أداء الفوتودايود؟
تؤثر عدة عوامل في حساسية الفوتودايود وسرعة استجابته ودقة قياسه. لذلك، ينبغي مراجعة هذه العوامل قبل اختيار المكون المناسب.
- شدة الضوء: تحدد مقدار التيار الضوئي ضمن نطاق التشغيل المناسب.
- الطول الموجي: تختلف حساسية الفوتودايود بحسب مادة التصنيع والطول الموجي للضوء.
- درجة الحرارة: قد ترفع التيار المظلم وتؤثر في دقة القياس.
- جهد الانحياز: يؤثر في سرعة الاستجابة والسعة الداخلية في وضع الانحياز العكسي.
- دائرة المعالجة: تحدد المقاومة أو خصائص المضخم مستوى الإشارة ونطاق القياس.
لذلك، راجع ورقة بيانات الفوتودايود قبل استخدامه، خاصةً إذا كنت تصمم دائرة تتطلب سرعة عالية أو قياسات ضوئية دقيقة.
الخلاصة
تتمثل وظيفة الفوتودايود في الدوائر الإلكترونية في اكتشاف الضوء وتحويله إلى إشارة كهربائية يمكن استخدامها في القياس والتحكم والاتصالات. ويعتمد مبدأ عمله على توليد الشحنات داخل مادة شبه الموصل عند امتصاص الضوء، مما يؤدي إلى ظهور تيار ضوئي تستطيع الدائرة قياسه.
بالإضافة إلى ذلك، يستخدم المهندسون الفوتودايود في حساسات الضوء، ومستقبلات الأشعة تحت الحمراء، والاتصالات بالألياف الضوئية، وأجهزة قياس القدرة الضوئية. ولهذا السبب، يُعد من المكونات المهمة في الأنظمة الإلكترونية الحديثة.
هل سبق لك استخدام الفوتودايود في مشروع إلكتروني؟ شاركنا تجربتك في التعليقات، وأخبرنا عن نوع الدائرة التي استخدمته فيها.
