دائرة الحماية من ارتفاع وانخفاض الجهد المتناوب

دائرة الحماية من ارتفاع وانخفاض الجهد المتناوب، دائرة مفيدة جداً تساهم في حماية الأجهزة الكهربائية المنزلية من ارتفاع وانخفاض الجهد عن قيمة الحد المضبوط عليها سواء كانت بارتفاع الجهد أو بانخفاضها.

ويمكنك التحكم في ضبط قيم جهود الارتفاع والانخفاض من خلال المقاومتين المتغيرة، حيث أن أحد المقاومتين تضبط للحماية من الجهد المرتفع والأخرى تضبط للحماية من الجهد المنخفض.


اقرأ أيضاً


وصف دائرة الحماية

تحتوي دائرة الحماية من ارتفاع وانخفاض الجهد المتناوب على العديد من القطع الإلكترونية التي تساهم في بناء دائرة مهمة، من أجل استخدامها في حماية الأجهزة المنزلية بسعر أرخص من الأجهزة التي تباع في الشركات والمحلات.

صممت الدائرة للعمل على مراقبة ارتفاع وانخفاض جهد مصدر الشبكة المنزلية، بحيث يتم ضبط أقصى جهود (جهد الارتفاع وجهد الانخفاض) تفصل عندها الدائرة من خلال معايرة المقاومتين المتغيرة (VR1,VR2).

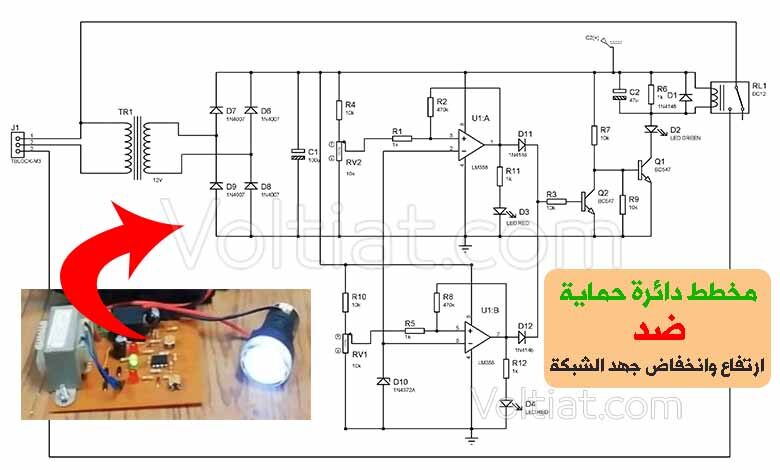

الدائرة التخطيطية والتنفيذية

يمكنك تحميل الدائرة الإلكترونية (التخطيطية – التنفيذية) من خلال الضغط على المربع الخاص بكل دائرة.

مكونات دائرة الحماية

اسم القطعقة والقيمةالرمز والرقمالكمية
مقاومة 1KR1,R5,R6,R11,R125
مقاومة 470KR2,R82
مقاومة 10KR3,R4,R9,R104
مقاومة متغيرة 10KVR1,VR22
دايود زينر IN4372AD101
دايود IN4007D6,D7,D8,D94
دايود IN4148D1,D11,D123
دايود ليد أخضرD21
دايود ليد أحمرD3,D42
ترانزستور BC547Q1,Q22
مكثف مستقطب (35V) 1000uFC11
مكثف مستقطب (50V) 47uFC21
LM358 (IC)U11
محول كهربائي (220V to 12V)TR11
أطراف توصيل3P-2P2
أسلاك للتوصيلحسب
لوحة لتثبيت القطع الإلكترونية1
مكونات دائرة الحماية من ارتفاع وانخفاض الجهد المتناوب

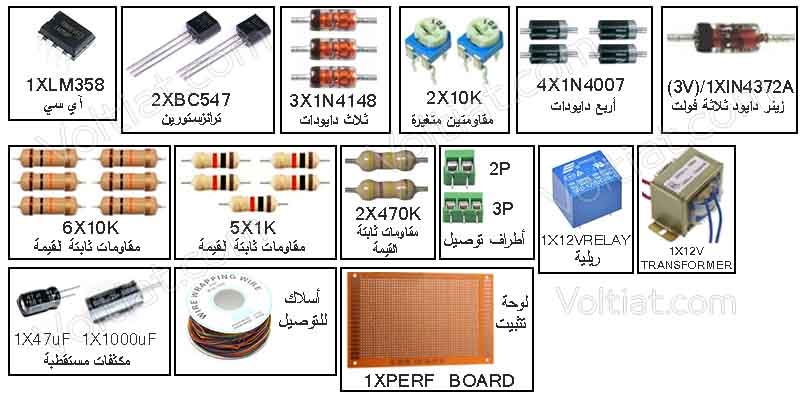

القطع المستخدمة في الدائرة

القطع الإلكتروينة المستخدمة في الدائرة
القطع الإلكتروينة المستخدمة في الدائرة

شرح عمل دائرة الحماية

الدائرة مبنية لحماية الأجهزة الكهربائية من زيادة وانخفاض جهد الشبكة عن النطاق أو المجال المسموح به، ويتم ضبط هذا المجال من خلال معايرة المقاومتين المتغيرتين.

حيث أن أحد المقاومتين مخصصة لضبط أقصى قيمة جهد يمكن الوصول إليها، بينما المقاومة المتغيرة الأخرى مخصصة لضبط أدنى قيمة جهد يمكن الوصول إليها.

وإذا قلت أو ارتفعت قيمة الجهد عن القيم المضبوط عليها، فإن الدائرة تفصل في الحالتين مع إضاءة ليد أحمر الانخفاض إذا انخفضت قيمة جهد الشبكة عن الحد المسموح بها، أو إضاءة ليد أحمر الارتفاع إذا ارتفعت قيمة جهد الشبكة عن القيمة القصوى.

ولكن إذا كان مصدر الجهد ضمن المجال المسموح به (أي في حالة استقرار)، فإن الدائرة تمرر التيار من أجل تغذية الأحمال الكهربائية المنزلية مع إعطاء ضوء أخضر بأن جهد الشبكة مستقر.
