المحول الكهربائي هو جهاز كهربائي ثابت ينقل الطاقة الكهربائية من دائرة إلى أخرى باستخدام الحث الكهرومغناطيسي. ويُستخدم بشكل أساسي لرفع الجهد الكهربائي أو خفضه، مع بقاء التردد كما هو.
تُعد المحولات الكهربائية من أهم مكونات أنظمة القدرة. فهي ترفع الجهد عند نقل الكهرباء لمسافات طويلة لتقليل الفواقد. ثم تخفضه عند التوزيع ليصبح مناسبًا للاستخدام في المنازل والمباني والمنشآت.
ما هو المحول الكهربائي؟
المحول الكهربائي جهاز لا يحتوي على أجزاء متحركة. وينقل الطاقة الكهربائية بين دائرتين أو أكثر من خلال المجال المغناطيسي.
يعتمد المحول على التيار المتردد (AC) أو على تيار يتغير مع الزمن. لذلك، لا يعمل المحول التقليدي مع التيار المستمر (DC) بصورة مستمرة.
ويحدد عدد لفات كل ملف مقدار التغيير في الجهد. فإذا زاد عدد لفات الملف الثانوي عن الابتدائي، ارتفع جهد الخرج. أما إذا كان عدد لفات الثانوي أقل، انخفض الجهد.
مكونات المحول الكهربائي
يتكون المحول من عدة أجزاء أساسية، وتختلف تفاصيلها حسب نوع المحول وقدرته.
- الملف الابتدائي
الملف الابتدائي هو الملف المتصل بمصدر جهد التيار المتردد.
عند تطبيق الجهد عليه، يمر تيار في الملف. وينتج عن هذا التيار فيض مغناطيسي متغير داخل القلب.
- الملف الثانوي
الملف الثانوي هو الملف المتصل بالحمل الكهربائي.
يؤدي الفيض المغناطيسي المتغير إلى توليد جهد مستحث في هذا الملف. وتعتمد قيمة الجهد على عدد لفاته مقارنة بعدد لفات الملف الابتدائي.
- القلب المغناطيسي
يوفر القلب المغناطيسي مسارًا مناسبًا للفيض المغناطيسي بين الملفين.
وتُصنع قلوب محولات القدرة غالبًا من صفائح فولاذ السيليكون. أما بعض المحولات الإلكترونية فتستخدم مواد مغناطيسية أخرى، مثل الفريت.
وتساعد الصفائح المعزولة على تقليل فواقد التيارات الدوامية داخل القلب.
- العزل ونظام التبريد والحماية
تُعزل الملفات عن بعضها وعن القلب المغناطيسي لمنع حدوث الأعطال الكهربائية.
وفي المحولات الكبيرة قد توجد مكونات إضافية، مثل:
- خزان الزيت.
- نظام التبريد.
- أجهزة الحماية.
- أجهزة القياس والمراقبة.
- العوازل وممرات التوصيل.
وتختلف هذه المكونات حسب قدرة المحول وتصميمه وطريقة استخدامه.
كيف يعمل المحول الكهربائي؟
يعتمد مبدأ عمل المحول الكهربائي على قانون فاراداي للحث الكهرومغناطيسي.
يمكن تبسيط طريقة العمل في الخطوات التالية:
- يصل جهد متردد إلى الملف الابتدائي.
- يمر تيار متردد في الملف الابتدائي.
- ينتج التيار فيضًا مغناطيسيًا متغيرًا داخل القلب.
- يرتبط الفيض المغناطيسي بالملف الثانوي.
- يتولد جهد مستحث في الملف الثانوي.
- عند توصيل حمل بالملف الثانوي، يمر التيار وتنتقل الطاقة إليه.
ويُعبّر عن قانون فاراداي بالعلاقة التالية:
e = −N × (dΦ/dt)
حيث:
- e = القوة الدافعة الكهربائية المستحثة.
- N = عدد لفات الملف.
- Φ = الفيض المغناطيسي.
- dΦ/dt = معدل تغير الفيض المغناطيسي مع الزمن.
بمعنى آخر، يؤدي تغير الفيض المغناطيسي مع الزمن إلى توليد جهد كهربائي في الملف الثانوي.
نسبة التحويل في المحول الكهربائي
تعتمد قيمة جهد الخرج على نسبة عدد اللفات بين الملفين.
في المحول المثالي:
Vs / Vp ≈ Ns / Np
حيث:
- Vp = جهد الملف الابتدائي.
- Vs = جهد الملف الثانوي.
- Np = عدد لفات الملف الابتدائي.
- Ns = عدد لفات الملف الثانوي.
ويمكن إعادة ترتيب المعادلة لحساب جهد الثانوي:
Vs ≈ Vp × (Ns / Np)
كما يمكن حساب جهد الابتدائي من العلاقة:
Vp ≈ Vs × (Np / Ns)
نسبة التيار في المحول
تكون نسبة التيار عكس نسبة عدد اللفات تقريبًا:
Is / Ip ≈ Np / Ns
حيث:
- Ip = تيار الملف الابتدائي.
- Is = تيار الملف الثانوي.
ويمكن كتابة العلاقة أيضًا بالشكل التالي:
Is ≈ Ip × (Np / Ns)
لذلك، عندما يرفع المحول الجهد، ينخفض التيار تقريبًا بنفس النسبة. أما عند خفض الجهد، فيزداد التيار.
قدرة المحول الكهربائي
في المحول المثالي تكون القدرة الداخلة مساوية تقريبًا للقدرة الخارجة:
Vp × Ip ≈ Vs × Is
أما في المحول الحقيقي، فتكون القدرة الخارجة أقل قليلًا بسبب الفواقد.
ويمكن حساب كفاءة المحول باستخدام العلاقة:
الكفاءة (%) = (القدرة الخارجة ÷ القدرة الداخلة) × 100
مثال على حساب جهد المحول
لنفترض أن لدينا محولًا يحتوي على:
- عدد لفات الابتدائي = 1000 لفة.
- عدد لفات الثانوي = 2000 لفة.
- جهد الابتدائي = 230 فولت.
نستخدم العلاقة:
Vs ≈ Vp × (Ns / Np)
بالتعويض:
Vs ≈ 230 × (2000 ÷ 1000)
إذن:
Vs ≈ 460 فولت
وبالتالي، يرفع المحول الجهد من 230 فولت إلى 460 فولت في الحالة المثالية.
أنواع المحولات الكهربائية
توجد أنواع عديدة من المحولات، ويختلف استخدامها حسب الجهد والقدرة وطبيعة النظام الكهربائي.
المحول الرافع للجهد
يكون عدد لفات الملف الثانوي أكبر من عدد لفات الملف الابتدائي:
Ns > Np
لذلك يرتفع جهد الخرج، بينما ينخفض التيار.
تُستخدم المحولات الرافعه للجهد بشكل أساسي في محطات توليد الكهرباء لرفع الجهد قبل نقل الطاقة لمسافات طويلة.
المحول الخافض للجهد
يكون عدد لفات الملف الثانوي أقل من عدد لفات الملف الابتدائي:
Ns < Np
وبالتالي ينخفض جهد الخرج، بينما يرتفع التيار.
تُستخدم هذه المحولات في شبكات التوزيع والمحطات الكهربائية لتوفير جهد مناسب للمستهلكين.
محول العزل
يكون عدد لفات الملف الابتدائي مساويًا تقريبًا لعدد لفات الملف الثانوي:
Ns ≈ Np
لذلك يكون الجهد متقاربًا على الجانبين، مع توفير عزل كهربائي بين الدائرتين.
ويُستخدم هذا النوع في التطبيقات التي تتطلب فصلًا كهربائيًا بين مصدر التغذية والحمل.
المحول الذاتي
يستخدم المحول الذاتي ملفًا مشتركًا بدلًا من ملفين منفصلين بالكامل.
ومن أهم مميزاته أنه أصغر حجمًا وأقل تكلفة في بعض التطبيقات. لكنه لا يوفر عزلًا كهربائيًا كاملًا بين الدخل والخرج.
محولات القياس
تُستخدم محولات القياس في أنظمة القياس والحماية.
ومن أشهر أنواعها:
- محول التيار (CT): يستخدم لقياس التيارات الكبيرة بأمان.
- محول الجهد (VT أو PT): يستخدم لخفض الجهد إلى قيمة مناسبة لأجهزة القياس والحماية.
الفرق بين المحول الرافع والخافض
| نوع المحول | عدد لفات الثانوي | جهد الخرج | التيار | الاستخدام |
|---|---|---|---|---|
| رافع للجهد | أكبر من الابتدائي | يرتفع | ينخفض | نقل الطاقة |
| خافض للجهد | أقل من الابتدائي | ينخفض | يرتفع | توزيع الطاقة |
| عزل | مساوي تقريبًا | ثابت تقريبًا | حسب الحمل | العزل الكهربائي |
| ذاتي | ملف مشترك | حسب نسبة التحويل | حسب الحمل | تنظيم وتحويل الجهد |
هل يغير المحول تردد الكهرباء؟
لا. المحول الكهربائي لا يغير تردد التيار المتردد. فإذا كان تردد مصدر التغذية 50 هرتز، يبقى التردد في الجانب الثانوي 50 هرتز تقريبًا.
وظيفة المحول الأساسية هي تغيير مستوى الجهد والتيار، وليس تغيير التردد.

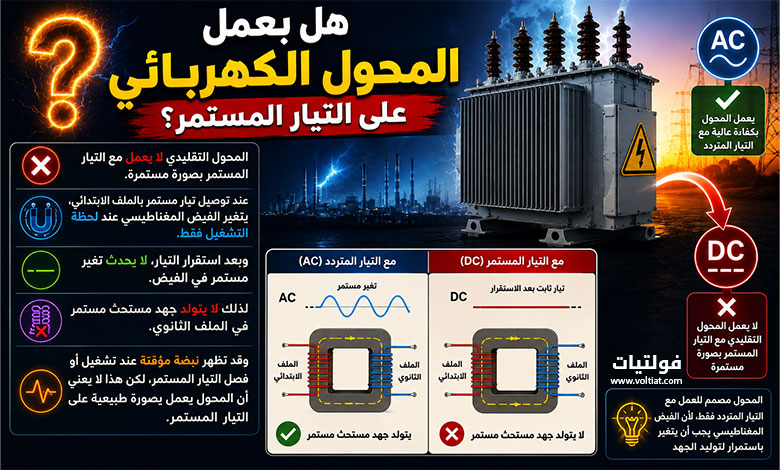

هل يعمل المحول الكهربائي على التيار المستمر؟
المحول التقليدي لا يعمل مع التيار المستمر بصورة مستمرة.
فعند توصيل تيار مستمر بالملف الابتدائي، يتغير الفيض المغناطيسي عند لحظة التشغيل فقط. وبعد استقرار التيار، لا يحدث تغير مستمر في الفيض.
لذلك لا يتولد جهد مستحث مستمر في الملف الثانوي.
وقد تظهر نبضة مؤقتة عند تشغيل أو فصل التيار المستمر، لكن هذا لا يعني أن المحول يعمل بصورة طبيعية على التيار المستمر.
فواقد المحول الكهربائي
المحول الحقيقي ليس مثاليًا، لذلك تحدث بعض الفواقد أثناء نقل الطاقة.
فواقد النحاس
تنتج فواقد النحاس عن مقاومة أسلاك الملفات.
ويمكن حسابها بالعلاقة:
Pcu = I² × R
حيث:
- Pcu = فواقد النحاس بالواط.
- I = التيار بالأمبير.
- R = مقاومة الملف بالأوم.
وتزداد فواقد النحاس مع زيادة التيار.
فواقد القلب الحديدي
تشمل فواقد القلب نوعين رئيسيين:
- فواقد الهسترة: تنتج عن تغير اتجاه المغنطة داخل القلب.
- فواقد التيارات الدوامية: تنتج عن تيارات تتولد داخل مادة القلب.
ولهذا السبب تُستخدم صفائح رقيقة ومعزولة في كثير من قلوب محولات القدرة لتقليل فواقد التيارات الدوامية.
الفواقد المتناثرة
توجد أيضًا فواقد أخرى صغيرة بسبب الفيض المتسرب والتأثيرات المختلفة داخل المحول.
وبشكل عام، تتميز المحولات الكبيرة بكفاءة مرتفعة جدًا، وقد تتجاوز كفاءتها 95% إلى 99% حسب نوع المحول وقدرته وظروف تشغيله.
لماذا تستخدم المحولات في شبكات الكهرباء؟
تلعب المحولات دورًا أساسيًا في نقل وتوزيع الطاقة الكهربائية.
فعند رفع الجهد، يمكن نقل القدرة نفسها تقريبًا بتيار أقل. وهذا يؤدي إلى تقليل فواقد الطاقة في خطوط النقل.
والسبب أن فواقد النحاس تتناسب مع مربع التيار:
Ploss = I² × R
حيث:
- Ploss = القدرة المفقودة.
- I = التيار.
- R = مقاومة الخط.
لذلك، تُرفع الكهرباء إلى جهود عالية عند نقلها لمسافات طويلة. وبعد ذلك تُخفض في محطات التوزيع لتصبح مناسبة للاستخدام.
استخدامات المحولات الكهربائية
تستخدم المحولات في العديد من التطبيقات، ومنها:
- محطات توليد الكهرباء.
- شبكات نقل الطاقة الكهربائية.
- شبكات توزيع الكهرباء.
- المحطات الفرعية.
- المنازل والمباني والمنشآت.
- أنظمة القياس والحماية.
- الأجهزة والدوائر الإلكترونية.
- أنظمة الصوت والاتصالات.
- تطبيقات العزل الكهربائي.
الأسئلة الشائعة حول المحول الكهربائي
تتمثل وظيفته الأساسية في نقل الطاقة الكهربائية بين دائرتين مع تغيير مستوى الجهد والتيار من خلال الحث الكهرومغناطيسي.
يعتمد المحول على الحث الكهرومغناطيسي. ينتج التيار المتردد في الملف الابتدائي فيضًا مغناطيسيًا متغيرًا، وهذا الفيض يولد جهدًا في الملف الثانوي.
المحول الرافع يزيد جهد الخرج ويخفض التيار. أما المحول الخافض فيقلل جهد الخرج ويرفع التيار، مع بقاء القدرة متقاربة في الحالة المثالية.
لا. يحافظ المحول على تردد مصدر التيار المتردد تقريبًا. فهو يغير الجهد والتيار ولا يغير التردد.
لا يعمل المحول التقليدي بالتيار المستمر بصورة مستمرة؛ لأنه يحتاج إلى فيض مغناطيسي متغير حتى يحدث الحث الكهرومغناطيسي.
من أشهر الأنواع: المحول الرافع، والمحول الخافض، ومحول العزل، والمحول الذاتي، ومحولات التيار والجهد.
الخلاصة
المحول الكهربائي هو جهاز ثابت ينقل الطاقة الكهربائية بين دائرتين أو أكثر باستخدام الحث الكهرومغناطيسي.
وتحدد نسبة عدد لفات الملفين قيمة الجهد الناتج. لذلك يمكن استخدام المحول لرفع الجهد أو خفضه أو توفير العزل الكهربائي.
وتُعد المحولات عنصرًا أساسيًا في شبكات الكهرباء؛ لأنها تسمح بنقل الطاقة بكفاءة لمسافات طويلة، ثم خفض الجهد وتوزيعه بصورة مناسبة للمستهلكين.
