عند التعامل مع الكهرباء في السعودية، ستجد قيمة 60 هرتز (60 Hz) في مواصفات الشبكة الكهربائية والمولدات والمحركات والعديد من الأجهزة الكهربائية. لكن ماذا يعني التردد الكهربائي؟ ولماذا تستخدم السعودية 60 هرتز بدلًا من 50 هرتز؟
يُعد التردد الكهربائي من أهم خصائص التيار المتردد (AC)، لأنه يحدد عدد دورات الموجة الكهربائية في الثانية، وله تأثير مباشر في سرعة المحركات وسرعة المولدات وطريقة عمل بعض الأجهزة الكهربائية.
في هذا المقال سنتعرف على معنى التردد الكهربائي، والفرق بين 50 هرتز و60 هرتز، مع التركيز على التطبيقات التي تهم المستخدمين والفنيين والمهندسين في السعودية.

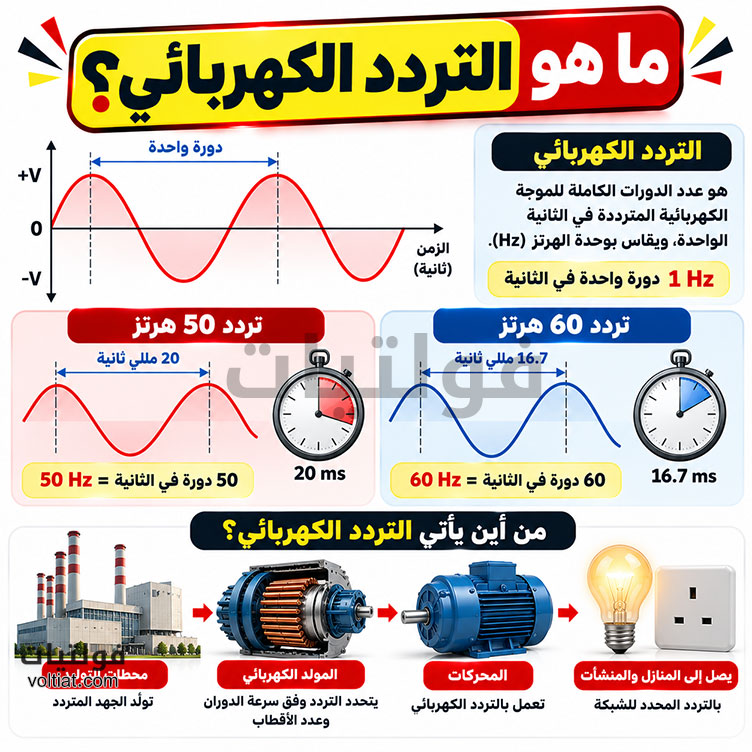

ما هو التردد الكهربائي؟
التردد الكهربائي هو عدد الدورات الكاملة التي تتكرر فيها الموجة الكهربائية خلال ثانية واحدة.
ويُقاس التردد بوحدة الهرتز (Hz).
فعندما نقول إن التردد يساوي:
50 Hz
فهذا يعني أن الموجة الكهربائية تكمل 50 دورة في الثانية.
أما:
60 Hz
فيعني أن الموجة تكمل 60 دورة في الثانية.
ويُستخدم مفهوم التردد بشكل أساسي مع التيار المتردد AC، لأن الجهد والتيار المترددين يتغيران بشكل دوري مع الزمن.
يمكنك الإطلاع على مقال: الفرق بين التيار المتردد والتيار المستمر
ما معنى 1 هرتز؟
الهرتز هو وحدة قياس التردد.
1 Hz = دورة واحدة في الثانية
لذلك:
- 10 Hz = 10 دورات في الثانية.
- 50 Hz = 50 دورة في الثانية.
- 60 Hz = 60 دورة في الثانية.
- 100 Hz = 100 دورة في الثانية.
وهذا لا يعني أن الجهد يرتفع وينخفض 60 فولت في الثانية، بل يعني أن الموجة نفسها تكمل 60 دورة كاملة كل ثانية عند تردد 60 Hz.
ما العلاقة بين التردد والزمن الدوري؟
هناك علاقة مباشرة بين التردد والزمن الدوري.
القانون:
f = 1 / T
حيث:
- f = التردد بالهرتز.
- T = الزمن الدوري بالثواني.
ويمكن حساب الزمن الدوري من خلال:
T = 1 / f
مثال عند 60 هرتز
إذا كان:
f = 60 Hz
فإن:
T = 1 / 60 = 0.0167 ثانية
أي حوالي:
16.7 ms
وهذا يعني أن دورة الموجة الكهربائية الواحدة عند تردد 60 هرتز تستغرق حوالي 16.7 مللي ثانية.
أما عند 50 هرتز:
T = 1 / 50 = 0.02 ثانية
أي:
20 ms
إذن الموجة عند 60 هرتز تكمل دورتها في زمن أقل من الموجة عند 50 هرتز.
ما هو التردد الكهربائي في السعودية؟
تستخدم شبكة الكهرباء في المملكة العربية السعودية ترددًا اسميًا قدره 60 هرتز.
وينص كود الشبكة الكهربائية السعودي على أن التردد الاسمي لشبكة النقل هو 60 Hz، مع نطاق تشغيل طبيعي من 59.9 إلى 60.1 Hz أثناء التشغيل الطبيعي للشبكة. كما يعرّف كود التوزيع السعودي التردد الاسمي في المملكة بأنه 60 Hz.
وهذا مهم عند اختيار أو تركيب:
- المولدات الكهربائية.
- المحركات.
- المحولات.
- أنظمة UPS.
- بعض معدات التكييف.
- المضخات.
- الضواغط.
- الأجهزة الصناعية.
- المعدات المستوردة من دول تستخدم 50 Hz.
لماذا تهم هذه المعلومة الفني والمهندس في السعودية؟
لأن الجهاز المصمم للعمل على 60 Hz يجب أن يكون متوافقًا مع تردد الشبكة التي سيعمل عليها.
فعند شراء مولد أو محرك أو معدة كهربائية مستوردة، لا يكفي النظر إلى الجهد فقط، بل يجب مراجعة بيانات لوحة المواصفات، ومنها:
Voltage – Frequency – Phase – Current
فقد تجد جهازًا مصممًا للعمل على:
220–240 V / 50 Hz
بينما الشبكة التي سيعمل عليها في السعودية تكون:
60 Hz
وهنا يجب التأكد من أن الشركة المصنعة تسمح بتشغيل الجهاز على التردد المتوفر قبل تركيبه.
ما الفرق بين 50 هرتز و60 هرتز؟
الفرق الأساسي هو عدد الدورات الكهربائية في الثانية.
| المقارنة | 50 Hz | 60 Hz |
|---|---|---|
| عدد الدورات في الثانية | 50 | 60 |
| الزمن الدوري | 20 ms | 16.7 ms تقريبًا |
| سرعة المحركات المتزامنة | أقل | أعلى |
| الاستخدام في السعودية | لا يمثل تردد الشبكة الاسمي | تردد الشبكة الاسمي |
لكن الفرق بين 50 و60 هرتز لا يتعلق بعدد الدورات فقط؛ فالتردد يؤثر أيضًا في سرعة المحركات والمولدات وبعض خصائص المعدات الكهربائية.
كيف يؤثر التردد في سرعة المحرك؟
يظهر تأثير التردد بشكل واضح في المحركات الكهربائية، خصوصًا المحركات الحثية والمتزامنة.
سرعة المجال المغناطيسي الدوّار للمحرك المتزامنة تحسب من القانون:
Ns = 120 × f / P
حيث:
- Ns = السرعة المتزامنة بوحدة RPM.
- f = التردد بالهرتز.
- P = عدد أقطاب المحرك.
مثال: محرك 4 أقطاب
عند تشغيل محرك 4 أقطاب على 50 Hz:
Ns = 120 × 50 / 4
Ns = 1500 RPM
أما عند تشغيل المحرك نفسه على 60 Hz:
Ns = 120 × 60 / 4
Ns = 1800 RPM
وهذا يوضح لماذا يؤثر التردد في سرعة المحركات.
ملاحظة: السرعة الفعلية للمحرك الحثي تكون عادة أقل قليلًا من السرعة المتزامنة بسبب ظاهرة تُعرف باسم الانزلاق (Slip).

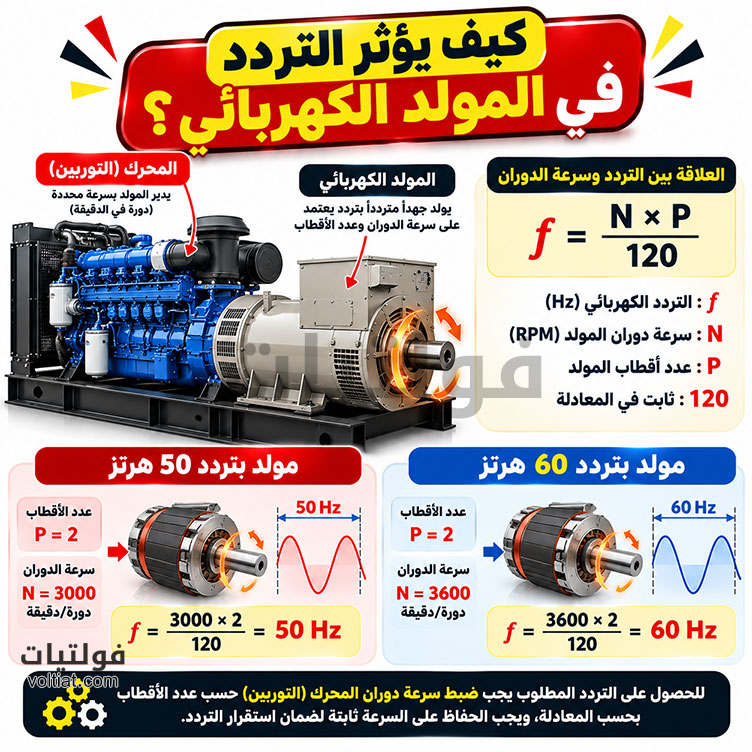

كيف يؤثر التردد في المولد الكهربائي؟
هناك علاقة مباشرة بين سرعة دوران المولد وعدد أقطابه وتردد الكهرباء الناتجة عنه.
القانون:
f = N × P / 120
حيث:
- f = التردد بالهرتز.
- N = سرعة دوران المولد RPM.
- P = عدد الأقطاب.
مثال 1: مولد ثنائي الأقطاب
إذا كان المولد:
P = 2
وسرعته:
N = 3600 RPM
فإن:
f = 3600 × 2 / 120
f = 60 Hz
وهذه إحدى الطرق التي يمكن من خلالها الحصول على تردد 60 هرتز في المولدات.
مثال 2: مولد رباعي الأقطاب
إذا كان المولد يعمل بسرعة:
1800 RPM
وعدد أقطابه:
4
فإن:
f = 1800 × 4 / 120
f = 60 Hz
ولهذا يجب ضبط سرعة المولد بشكل مناسب للحفاظ على التردد المطلوب.
هل التردد أهم من الجهد؟
لا يمكن القول إن التردد أهم من الجهد بشكل مطلق، لأن لكل منهما وظيفة وتأثيرًا مختلفًا.الجهد الكهربائي يحدد فرق الجهد الذي يدفع التيار في الدائرة. أما التردد فيحدد معدل تكرار الموجة الكهربائية المترددة.
لذلك عند فحص جهاز كهربائي يجب الانتباه إلى الاثنين معًا. مثلاً، قد تجد على لوحة جهاز:
220–240 V / 60 Hz
وهذا يعني أن الجهاز مصمم للعمل ضمن نطاق الجهد المحدد وعلى تردد 60 هرتز.
يمكنك الإطلاع على مقال: ما هو الجهد الكهربائي
ماذا يحدث عند تشغيل جهاز 50 هرتز على 60 هرتز؟
لا توجد إجابة واحدة تنطبق على جميع الأجهزة. فبعض الأجهزة الإلكترونية الحديثة قد تكون مصممة للعمل على:
50/60 Hz
وفي هذه الحالة يمكنها العمل على كلا الترددين ضمن المواصفات المحددة.
لكن بعض المعدات، وخصوصًا المعدات التي تحتوي على محركات أو محولات أو مكونات تعتمد على التردد، قد تتغير طريقة عملها عند الانتقال من 50 إلى 60 هرتز.
لذلك يجب الرجوع إلى لوحة بيانات الجهاز أو تعليمات الشركة المصنعة قبل التشغيل.
ماذا يحدث للمحركات عند تغيير التردد؟
إذا تم تغيير التردد مع بقاء ظروف التشغيل الأخرى متقاربة، فإن السرعة المتزامنة للمحرك تتغير.
فمثلًا، محرك 4 أقطاب:
عند 50 Hz:
1500 RPM
وعند 60 Hz:
1800 RPM
لذلك لا ينبغي تغيير التردد عشوائيًا، خصوصًا في المعدات التي تعتمد سرعتها على المحرك، مثل:
- المضخات.
- المراوح.
- الضواغط.
- بعض معدات التكييف.
- المعدات الصناعية.
وفي أنظمة التحكم الحديثة يمكن استخدام VFD أو مغير التردد للتحكم في سرعة المحرك، لكن يجب ضبط الجهد والتردد ونسبتهما وفق بيانات المحرك وتعليمات الشركة المصنعة.
لتعرف كيفية قراءة بيانات المحرك، يمكنك الإطلاع على مقال: شرح لوحة بيانات المحرك الكهربائي: معنى الرموز والأرقام بالتفصيل
ما علاقة التردد بالمحولات الكهربائية؟
المحولات تعتمد على المجال المغناطيسي المتغير، ولذلك فإن التردد من العوامل المهمة في تصميمها وتشغيلها.
فعند استخدام محول مصمم لتردد معين على تردد مختلف، يجب التأكد من أن ظروف التشغيل تقع ضمن مواصفات الشركة المصنعة.
ولهذا نجد على لوحات بعض المحولات بيانات مثل:
50 Hz
أو:
60 Hz
أو:
50/60 Hz
ولا ينبغي افتراض أن جميع المحولات يمكن تشغيلها على أي تردد دون التحقق من بياناتها.
لماذا تستخدم دول تردد 50 هرتز وأخرى 60 هرتز؟
لا توجد قاعدة هندسية تقول إن 50 هرتز أفضل دائماً أو أن 60 هرتز أفضل دائمًا.
اختلاف الترددات بين الدول يعود بدرجة كبيرة إلى التاريخ المبكر لتطوير شبكات الكهرباء وتوحيد الأنظمة الكهربائية.
ومع مرور الوقت أصبحت الدول تعتمد معيارًا ثابتًا لشبكاتها الكهربائية، ولذلك نجد اليوم دولًا تعتمد 50 Hz وأخرى تعتمد 60 Hz.
أما السعودية فتعتمد 60 Hz كتردد اسمي للشبكة الكهربائية.
هل كل دول الخليج تستخدم 60 هرتز؟
لا. من الأخطاء الشائعة افتراض أن جميع دول الخليج تستخدم نفس تردد الشبكة. حيث أن السعودية تستخدم 60 Hz، بينما توجد دول خليجية تستخدم 50 Hz.
لذلك عند استيراد جهاز كهربائي من دولة خليجية أخرى أو من أي دولة خارج السعودية، يجب فحص لوحة البيانات والتأكد من توافق الجهد والتردد مع شبكة الموقع الذي سيعمل فيه الجهاز.
وهذه النقطة مهمة جدًا للفنيين والمقاولين عند شراء المعدات الكهربائية للمشروعات في السعودية.
لماذا يجب على الفني السعودي فحص التردد قبل تركيب الجهاز؟
عند تركيب أي جهاز كهربائي جديد، من الأفضل عدم الاعتماد على الجهد فقط.
افحص على الأقل:
- Voltage – الجهد
- Frequency – التردد
- Phase – عدد الأوجه
- Current – التيار
- Power – القدرة
- طريقة التوصيل
- تعليمات الشركة المصنعة
فقد يكون الجهاز مناسبًا من ناحية الجهد، لكنه غير مناسب من ناحية التردد أو عدد الأوجه.
مثال عملي
لنفترض أنك وجدت محركًا مكتوبًا على لوحة بياناته:
380 V / 50 Hz
وتريد استخدامه في مشروع داخل السعودية.
لا يكفي أن تقول إن الجهد 380 فولت مناسب؛ بل يجب التأكد من أن المحرك يسمح بالعمل على 60 Hz أو استخدام الحل المناسب وفق توصيات الشركة المصنعة.
هل يؤثر التردد في التكييف والمضخات والضواغط؟
نعم، يمكن أن يكون للتردد تأثير واضح في المعدات التي تحتوي على محركات أو ضواغط.
وهذا مهم في السوق السعودي بسبب انتشار:
- أجهزة التكييف.
- مضخات المياه.
- مضخات التدوير.
- الضواغط.
- المراوح.
- المعدات الصناعية.
خصوصًا عند استيراد معدات من أسواق تستخدم 50 Hz.
لذلك عند شراء مكيف أو مضخة أو ضاغط أو معدة كهربائية، لا تنظر إلى BTU أو القدرة أو الجهد فقط؛ بل افحص أيضًا التردد المكتوب على لوحة البيانات.
ما العلاقة بين التردد وجودة الكهرباء؟
التردد أحد مؤشرات حالة الشبكة الكهربائية.
وفي الشبكة الكهربائية الكبيرة يجب الحفاظ على التردد قريبًا من قيمته الاسمية، لأن تغير التوازن بين التوليد والطلب يمكن أن يؤدي إلى تغير في تردد الشبكة.
وفي السعودية يحدد كود الشبكة التردد الاسمي عند 60 Hz، ويحدد التشغيل الطبيعي عند 59.9 إلى 60.1 Hz.
وهذا يوضح أن قيمة 60 Hz ليست مجرد رقم مكتوب على الأجهزة، بل هي جزء أساسي من تشغيل منظومة الكهرباء.
الفرق بين التردد والجهد باختصار
يمكن تبسيط الفرق كالتالي:
الجهد: مقدار فرق الجهد الكهربائي بين نقطتين.
التردد: عدد دورات الموجة المترددة في الثانية.
مثال في السعودية:
Voltage = حسب مستوى التغذية والمعدات
Frequency = 60 Hz اسميًا
لذلك عند قراءة لوحة جهاز كهربائي، يجب عدم الخلط بين قيمة الجهد وقيمة التردد.
أسئلة شائعة عن التردد الكهربائي
هو عدد الدورات الكاملة للموجة الكهربائية المترددة في الثانية، ويُقاس بالهرتز Hz.
التردد الاسمي للشبكة الكهربائية في السعودية هو 60 هرتز. ويحدد كود الشبكة السعودي نطاقًا طبيعيًا قدره 59.9 إلى 60.1 هرتز أثناء التشغيل الطبيعي.
50 Hz يعني 50 دورة في الثانية، بينما 60 Hz يعني 60 دورة في الثانية. ويؤثر الاختلاف في بعض المعدات، خصوصًا المحركات والمولدات والمحولات.
يعتمد ذلك على نوع الجهاز ومواصفات الشركة المصنعة. بعض الأجهزة مصممة للعمل على 50/60 Hz، بينما تحتاج أجهزة أخرى إلى تردد محدد.
أصبح 60 Hz هو التردد القياسي للشبكة الكهربائية السعودية، وهو مثبت في أكواد الشبكة والتوزيع السعودية.
نعم. في المحركات المتزامنة ترتبط السرعة مباشرة بالتردد وعدد الأقطاب وفق القانون:
Ns = 120 × f / P
الخلاصة
التردد الكهربائي هو أحد أهم خصائص التيار المتردد، ويحدد عدد دورات الموجة الكهربائية في الثانية.
وفي السعودية يبلغ التردد الاسمي للشبكة الكهربائية 60 هرتز، لذلك يجب الانتباه إلى قيمة التردد عند شراء وتركيب المولدات والمحركات والمحولات والمضخات والضواغط والمعدات الكهربائية المستوردة.
كما أن معرفة الفرق بين 50 Hz و60 Hz مهمة لكل مهندس وفني كهرباء، لأن التردد يؤثر في سرعة المحركات وتشغيل المولدات وبعض خصائص المعدات الكهربائية.
وعند اختيار أي جهاز كهربائي للعمل في السعودية، لا تكتفِ بفحص الجهد؛ بل راجع دائمًا الجهد والتردد وعدد الأوجه والقدرة والتيار على لوحة بيانات الجهاز.
