جدول تحميل المولد الكهربائي: طريقة حساب الأحمال وتوزيعها

جدول تحميل المولد الكهربائي هو جدول يوضح الأحمال الكهربائية التي يستطيع المولد تشغيلها، وكيفية توزيع هذه الأحمال وفق قدرة المولد وظروف التشغيل.

يساعد جدول تحميل المولد الكهربائي على تشغيل المولد بكفاءة، وتجنب التحميل الزائد، وتقليل استهلاك الوقود. كما يساعد على تحديد عدد المولدات المطلوبة عند تشغيل أكثر من مولد بالتوازي.

ويُستخدم هذا الجدول في المنازل والمنشآت الصناعية والمباني التجارية والمستشفيات ومراكز البيانات والسفن ومحطات توليد الكهرباء.

ما هو جدول تحميل المولد الكهربائي؟

جدول تحميل المولد الكهربائي هو خطة تشغيل تحدد العلاقة بين الحمل الكهربائي وقدرة المولد المتاحة.

ويحدد الجدول عادةً:

• المولدات التي يجب تشغيلها.
• الأحمال التي يمكن توصيلها.
• مقدار الحمل على كل مولد.
• الحد الأدنى والأقصى للحمل.
• طريقة توزيع الأحمال بين المولدات.
• الأحمال التي يمكن فصلها عند زيادة الحمل.
• الأحمال الأساسية التي يجب استمرار تشغيلها.

وبالتالي، يساعد الجدول على تشغيل المولد ضمن الحدود المناسبة، وفقًا لتصنيفه وتعليمات الشركة المصنعة.

مقال ذو صلة: حساب قدرة المولد الكهربائي المنزلي بخطوات عملية سهلة

لماذا نحتاج إلى جدول تحميل المولد؟

تحتاج المنشآت إلى جدول واضح للأحمال حتى تتمكن من تشغيل المولد بطريقة آمنة وفعالة.

وتتمثل أهم فوائد جدول تحميل المولد الكهربائي في الآتي:

• مطابقة قدرة المولد مع الحمل الفعلي.
• تجنب تحميل المولد فوق قدرته الاسمية.
• تقليل تشغيل المولد عند الأحمال المنخفضة لفترات طويلة.
• تحسين استهلاك الوقود.
• تقليل الإجهاد والتآكل على المحرك.
• المحافظة على استقرار الجهد والتردد.
• تحديد الأحمال الأساسية أثناء حالات الطوارئ.
• تحسين توزيع الحمل عند تشغيل عدة مولدات بالتوازي.
• المساعدة في اختيار قدرة المولد المناسبة.

لذلك، لا يكفي معرفة القدرة الاسمية للمولد فقط. بل يجب معرفة طبيعة الأحمال وطريقة تشغيلها أيضًا.

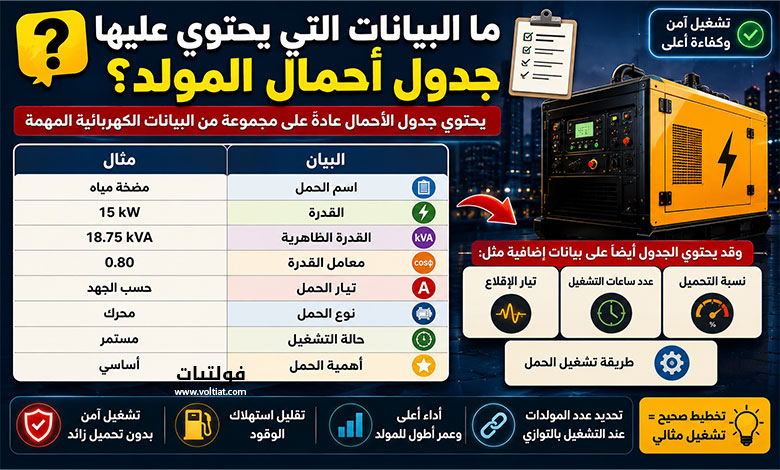

ما البيانات التي يحتوي عليها جدول أحمال المولد؟

يحتوي جدول الأحمال عادةً على مجموعة من البيانات الكهربائية المهمة.

ومن أبرزها:

وقد يحتوي الجدول أيضًا على بيانات مثل تيار الإقلاع، وعدد ساعات التشغيل، ونسبة التحميل، وطريقة تشغيل الحمل.

كيفية حساب إجمالي أحمال المولد؟

تبدأ عملية إعداد جدول تحميل المولد الكهربائي بحصر جميع الأحمال الموجودة في المنشأة.

بعد ذلك، تُحدد قدرة كل حمل بالكيلوواط (kW).

على سبيل المثال، لنفترض أن الأحمال كالتالي:

إذن:

إجمالي الحمل = 10 + 30 + 20 + 10

إجمالي الحمل = 70 kW

لكن اختيار المولد لا يعتمد على هذه القيمة وحدها. يجب أيضًا مراعاة معامل القدرة وتيارات الإقلاع والأحمال المستقبلية ومتطلبات التشغيل.

ما الفرق بين kW و kVA في المولد؟

تُقاس القدرة الفعلية للأحمال عادةً بالكيلوواط (kW)، بينما تُصنف كثير من المولدات بالكيلو فولت أمبير (kVA).

يمكن حساب القدرة الظاهرية باستخدام المعادلة:

kVA = kW ÷ معامل القدرة

مثال

إذا كان الحمل الكلي:

80 kW

وكان معامل القدرة:

0.80

فإن:

kVA = 80 ÷ 0.80

kVA = 100 kVA

إذن يحتاج الحمل إلى قدرة ظاهرية تبلغ 100 kVA قبل إضافة هامش الاحتياط ومتطلبات التشغيل الأخرى.

كيفية توزيع الأحمال على المولدات؟

عند وجود مولد واحد، يتم توزيع الأحمال بحيث لا تتجاوز القدرة المسموح بها.

أما عند وجود عدة مولدات، فيمكن تشغيلها بالتوازي وتقاسم الحمل بينها.

على سبيل المثال، يمكن توزيع الحمل وفقًا للنظام التالي:

الأرقام السابقة مثال توضيحي فقط، ولا تمثل جدول تشغيل لمولد محدد.

ويجب تحديد نقاط تشغيل المولدات وفق قدراتها الفعلية وتعليمات الشركة المصنعة.

ما نسبة تحميل المولد المناسبة؟

لا توجد نسبة واحدة تصلح لجميع المولدات.

وتختلف نسبة التحميل المناسبة حسب:

• نوع المولد.
• تصنيف القدرة.
• الشركة المصنعة.
• نوع المحرك.
• عدد ساعات التشغيل.
• درجة حرارة التشغيل.
• طبيعة الحمل.
• متطلبات الصيانة.

وبشكل عام، تعمل العديد من مولدات الديزل بكفاءة جيدة عند الأحمال المتوسطة إلى المرتفعة، ولكن يجب الرجوع إلى بيانات الشركة المصنعة لتحديد حدود التشغيل بدقة.

ومن المهم أيضًا تجنب تشغيل مولد الديزل عند حمل منخفض جدًا لفترات طويلة.

ماذا يحدث عند تشغيل المولد بحمل منخفض؟

قد يؤدي التشغيل المستمر بحمل منخفض جدًا إلى مشكلات في محركات الديزل.

ومن المشكلات المحتملة:

• تراكم الكربون.
• انخفاض كفاءة الاحتراق.
• زيادة الرواسب.
• ظهور ظاهرة التراكم الرطب (Wet Stacking).
• زيادة الحاجة إلى الصيانة.

لذلك، لا يُفضل تشغيل مولد الديزل لفترات طويلة عند حمل منخفض جدًا دون الرجوع إلى توصيات الشركة المصنعة.

وفي بعض الحالات، يمكن استخدام اختبار بنك الأحمال (Load Bank Test) للتحقق من قدرة المولد على تحمل الحمل المطلوب.

ماذا يحدث عند تحميل المولد بشكل زائد؟

يحدث التحميل الزائد عندما يتجاوز الحمل القدرة المسموح بها للمولد.

وقد يؤدي ذلك إلى:

• ارتفاع درجة حرارة المحرك والمولد.
• انخفاض الجهد.
• انخفاض التردد.
• زيادة تيار التشغيل.
• عمل أنظمة الحماية.
• توقف المولد في بعض الحالات.
• زيادة الإجهاد على المكونات الكهربائية والميكانيكية.

لذلك، يجب ألا يعتمد تشغيل المولد على قدرته الاسمية فقط، بل يجب مراعاة طبيعة الأحمال وظروف التشغيل.

تصنيفات قدرة المولد وتأثيرها على جدول التشغيل

تختلف طريقة إعداد جدول تحميل المولد الكهربائي حسب تصنيف قدرة المولد.

القدرة الرئيسية PRP

Prime Power – PRP مخصصة للتشغيل الرئيسي مع أحمال متغيرة، وفق شروط الشركة المصنعة.

وتستخدم في المواقع التي لا تعتمد بشكل دائم على شبكة كهرباء مستقرة أو تحتاج إلى مصدر توليد رئيسي.

قدرة الطوارئ ESP

Emergency Standby Power – ESP مخصصة لتوفير الطاقة أثناء انقطاع المصدر الرئيسي.

وتختلف حدود ساعات التشغيل والحمل المسموح بها حسب الشركة المصنعة والمعيار وتصنيف المولد.

لذلك، لا ينبغي التعامل مع مولد الطوارئ وكأنه مولد قدرة رئيسية.

القدرة المستمرة

المولد المصنف للقدرة المستمرة يمكنه العمل لفترات طويلة وفق ظروف التشغيل المحددة من الشركة المصنعة.

وتحدد بيانات المولد أقصى قدرة تشغيلية وظروف التحميل المناسبة.

جدول الأحمال الكهربائية وجدول تحميل المولد

هناك فرق بين جدول الأحمال الكهربائية وجدول تحميل المولد الكهربائي.

جدول الأحمال الكهربائية

يحتوي على تفاصيل الأحمال الموجودة في المنشأة، مثل:

• الإنارة.
• المقابس.
• أجهزة التكييف.
• المضخات.
• المحركات.
• المصاعد.
• السخانات.
• المعدات الصناعية.

ويُستخدم لتحديد إجمالي الحمل المطلوب.

جدول تحميل المولد

يستخدم نتائج جدول الأحمال لتحديد طريقة تشغيل المولد أو المولدات.

وبالتالي: جدول الأحمال ثم حساب الحمل ثم اختيار المولد ثم توزيع الأحمال وأخيراً جدول التشغيل

إدارة الأحمال وفصل الأحمال

تساعد إدارة الأحمال (Load Management) على التحكم في الأحمال وفق القدرة المتاحة.

وعند ارتفاع الحمل، يمكن لنظام إدارة الأحمال فصل بعض الأحمال غير الأساسية تلقائيًا.

وتُعطى الأولوية عادةً للأحمال المهمة، مثل:

• أنظمة السلامة.
• مضخات مكافحة الحريق وفق نظام المنشأة.
• أنظمة الطوارئ.
• المعدات الطبية الضرورية.
• أنظمة الاتصالات.

بينما يمكن تأخير أو فصل بعض الأحمال الأقل أهمية عند الضرورة.

ويُعرف فصل بعض الأحمال غير الأساسية عند ارتفاع الطلب باسم Load Shedding.

جدول تحميل المولدات المتعددة

عند استخدام عدة مولدات، يمكن تشغيلها بالتوازي لتلبية الأحمال الكبيرة.

ويحدد جدول التشغيل:

• متى يبدأ تشغيل المولد الثاني.
• متى يتم إدخال المولد إلى التوازي.
• كيفية تقاسم الحمل.
• متى يتم فصل أحد المولدات.
• الحد الأدنى للحمل لكل مولد.
• الاحتياطي المطلوب للحالات الطارئة.

ومن أهداف ذلك تشغيل العدد المناسب من المولدات وفق الحمل الفعلي، بدل تشغيل جميع المولدات عند الأحمال المنخفضة.

ما المقصود بقاعدة N-1؟

تستخدم قاعدة N-1 في بعض أنظمة الطاقة لضمان مستوى معين من الموثوقية.

وتعني بشكل مبسط أن النظام يستطيع الاستمرار في توفير الأحمال المطلوبة حتى عند خروج إحدى وحدات التوليد من الخدمة.

فعلى سبيل المثال، إذا كانت المنشأة تحتاج إلى مولدين لتغطية الأحمال الأساسية، فقد يتطلب تصميمها وجود مولد إضافي لتوفير الاحتياط.

وتختلف متطلبات N-1 حسب نوع المنشأة والمعايير المعتمدة وتصميم النظام.

مثال مبسط على جدول تحميل المولد الكهربائي

لنفترض وجود مولدين:

• المولد الأول: 250 kVA
• المولد الثاني: 250 kVA

وكان الحمل يتغير خلال اليوم.

يمكن وضع جدول تشغيلي مبدئي مثل الآتي:

هذا المثال تعليمي فقط. ويجب تحديد نقاط التشغيل الفعلية بناءً على بيانات المولدات ومتطلبات المنشأة.

نصائح مهمة لإعداد جدول تحميل المولد

لإعداد جدول تحميل المولد الكهربائي بطريقة صحيحة، اتبع الخطوات التالية:

1. احصر جميع الأحمال الكهربائية.
2. حدد قدرة كل حمل بالكيلوواط.
3. حدد معامل القدرة للأحمال.
4. احسب القدرة الظاهرية بالكيلو فولت أمبير.
5. حدد الأحمال الأساسية والحرجة.
6. احسب تيارات الإقلاع للمحركات.
7. راجع قدرة المولد الاسمية.
8. حدد نسبة الاحتياط المطلوبة.
9. حدد طريقة توزيع الأحمال.
10. حدد متى يتم تشغيل أو فصل المولدات الإضافية.
11. راجع متطلبات الحماية والتحكم.
12. قارن الجدول النهائي مع تعليمات الشركة المصنعة.

ملاحظة مهمة حول تحميل المولد

لا تستخدم نسبة تحميل ثابتة لجميع المولدات.

فقد تختلف الحدود المسموح بها من مولد إلى آخر. كما تختلف حسب تصنيف المولد وظروف التشغيل ودرجة الحرارة والارتفاع عن سطح البحر.

لذلك، يجب الرجوع إلى كتالوج المولد وبيانات الشركة المصنعة قبل اعتماد جدول التشغيل النهائي.

كما يجب مراعاة تيارات الإقلاع للأحمال الحركية، لأن قدرة تشغيل المحرك لا تعكس دائمًا متطلبات القدرة أثناء بدء التشغيل.

أسئلة شائعة حول جدول تحميل المولد الكهربائي

الخلاصة

يُعد جدول تحميل المولد الكهربائي من الأدوات المهمة لتحديد طريقة تشغيل المولد وتوزيع الأحمال عليه.

ويبدأ إعداد الجدول بحصر الأحمال وحساب قدرتها، ثم تحديد الأحمال الأساسية ومعامل القدرة وتيارات الإقلاع. بعد ذلك، يتم اختيار قدرة المولد المناسبة وتحديد طريقة تشغيله.

وعند استخدام عدة مولدات، يساعد جدول التشغيل على توزيع الحمل بينها وتحقيق كفاءة أفضل وموثوقية أعلى.

وفي جميع الحالات، يجب اعتماد حدود التحميل والتشغيل وفق بيانات الشركة المصنعة وتصنيف المولد ومتطلبات النظام الكهربائي.
