محول العزل هو محول كهربائي ينقل الطاقة الكهربائية المترددة من مصدر إلى حمل، مع توفير عزل كهربائي بين دائرة الدخل ودائرة الخرج. ويُعرف هذا العزل باسم العزل الجلفاني.
يعتمد محول العزل على ملف ابتدائي وملف ثانوي منفصلين كهربائيًا. لذلك، لا يوجد اتصال موصل مباشر بين مصدر الطاقة والحمل. تنتقل الطاقة بين الملفين من خلال الحث الكهرومغناطيسي داخل القلب المغناطيسي.
تُستخدم محولات العزل بشكل واسع في أعمال الصيانة والاختبار، والمعدات الطبية، والإلكترونيات الحساسة، وأنظمة التحكم الصناعي، والعديد من التطبيقات التي تتطلب فصلًا كهربائيًا بين الدوائر.
ما هو محول العزل؟
محول العزل هو نوع من المحولات الكهربائية يحتوي على ملف ابتدائي وملف ثانوي منفصلين ومعزولين كهربائيًا عن بعضهما.
غالبًا ما تكون نسبة التحويل في محول العزل 1:1. في هذه الحالة يكون جهد الخرج قريبًا من جهد الدخل، بينما يظل هناك عزل كهربائي بين الجانبين.
على سبيل المثال، يمكن لمحولات العزل بنسبة 1:1 أن تحول جهد دخل مقداره 230 فولت إلى جهد خرج قريب من 230 فولت، مع فصل الدائرة الثانوية كهربائيًا عن الدائرة الأولية.
ومع ذلك، يمكن تصميم محولات العزل بنسبة تحويل مختلفة. لذلك، يمكن أن تعمل أيضًا على رفع الجهد أو خفضه مع المحافظة على العزل الكهربائي.
مقال ذو صلة: أنواع المحولات الكهربائية
ما المقصود بالعزل الجلفاني؟
العزل الجلفاني يعني عدم وجود مسار توصيل كهربائي مباشر بين دائرتين.
في محولات العزل، تنتقل الطاقة من الملف الابتدائي إلى الملف الثانوي بواسطة المجال المغناطيسي. لذلك، لا يكون هناك اتصال كهربائي مباشر بين الملفين.
وهذه الخاصية هي السبب الرئيسي في استخدام محولات العزل في تطبيقات السلامة والاختبار وتقليل بعض أنواع التداخل الكهربائي.

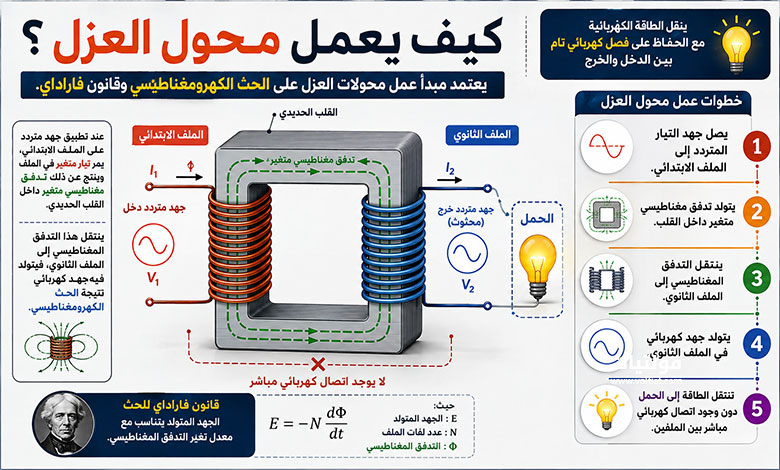

كيف يعمل محول العزل؟
يعتمد مبدأ عمل محولات العزل على الحث الكهرومغناطيسي وقانون فاراداي.
عند تطبيق جهد متردد على الملف الابتدائي، يمر تيار متغير في الملف. وينتج عن ذلك تدفق مغناطيسي متغير داخل القلب الحديدي.
ينتقل هذا التدفق المغناطيسي إلى الملف الثانوي، فيتولد فيه جهد كهربائي نتيجة الحث الكهرومغناطيسي.
يمكن تبسيط عملية العمل إلى الخطوات التالية:
- يصل جهد التيار المتردد إلى الملف الابتدائي.
- يتولد تدفق مغناطيسي متغير داخل القلب.
- ينتقل التدفق المغناطيسي إلى الملف الثانوي.
- يتولد جهد كهربائي في الملف الثانوي.
- تنتقل الطاقة إلى الحمل دون وجود اتصال كهربائي مباشر بين الملفين.
وبذلك، ينقل محولات العزل الطاقة الكهربائية مع المحافظة على الفصل الكهربائي بين الدخل والخرج.
نسبة التحويل في محول العزل
تعتمد العلاقة بين جهد الدخل والخرج على نسبة عدد لفات الملفين.
V₂ ÷ V₁ = N₂ ÷ N₁
حيث:
- V₁: جهد الملف الابتدائي.
- V₂: جهد الملف الثانوي.
- N₁: عدد لفات الملف الابتدائي.
- N₂: عدد لفات الملف الثانوي.
عندما تكون نسبة اللفات 1:1، يكون جهد الدخل قريبًا من جهد الخرج.
أما إذا كان عدد لفات الملف الثانوي أكبر من الابتدائي، فيمكن للمحول رفع الجهد.
وإذا كان عدد لفات الملف الثانوي أقل، فيمكنه خفض الجهد.
ما الفرق بين محول العزل والمحول الذاتي؟
الفرق الأساسي بين محول العزل والمحول الذاتي هو طريقة توصيل الملفات.
| الخاصية | محول العزل | المحول الذاتي |
|---|---|---|
| عدد الملفات | ملف ابتدائي وثانوي منفصلان | ملف واحد مشترك |
| العزل الكهربائي | موجود | غير موجود بين الدخل والخرج |
| الاتصال الكهربائي بين الدخل والخرج | لا يوجد اتصال مباشر | يوجد اتصال كهربائي |
| الاستخدام الأساسي | العزل والسلامة وتقليل التداخل | رفع أو خفض الجهد |
| نسبة التحويل | غالبًا 1:1 في تطبيقات العزل | تختلف حسب التطبيق |
لذلك، إذا كان الهدف الأساسي هو الفصل الكهربائي بين مصدر الطاقة والحمل، فإن محول العزل يكون الخيار المناسب.
ما أهم استخدامات محول العزل؟
توجد العديد من استخدامات محول العزل في الأنظمة الكهربائية والإلكترونية. وتختلف التطبيقات حسب القدرة والجهد وتصميم المحول.
1. السلامة الكهربائية
يُستخدم محول العزل في بعض تطبيقات الصيانة والاختبار لتوفير فصل كهربائي بين الحمل ومصدر الطاقة.
يمكن لهذا الفصل أن يقلل بعض مخاطر الصدمات الكهربائية عند العمل على معدات كهربائية، لأنه يمنع وجود اتصال موصل مباشر بين الدائرة الثانوية والمصدر.
ومع ذلك، لا يعني استخدام محول العزل أن لمس الدائرة الثانوية أصبح آمنًا. فقد تحدث صدمة كهربائية عند لمس نقطتين مختلفتين من الدائرة، كما يجب الالتزام دائمًا بإجراءات السلامة الكهربائية.
لذلك، لا يُعد محول العزل بديلًا عن التأريض أو القواطع وأجهزة الحماية المناسبة.
2. أعمال الصيانة والاختبار
يُستخدم محول العزل في المختبرات وورش الصيانة عند فحص بعض الأجهزة التي تعمل على التيار المتردد.
يساعد العزل الكهربائي على فصل الجهاز قيد الاختبار عن المصدر المباشر. وهذا يقلل بعض المسارات غير المرغوبة للتيار أثناء عمليات القياس والتشخيص.
مع ذلك، يجب استخدام أجهزة القياس المناسبة واتباع إجراءات السلامة عند التعامل مع الجهود الخطرة.
3. المعدات الطبية والمستشفيات
تستخدم المنشآت الطبية محولات عزل طبية متخصصة في بعض أنظمة الطاقة.
تتميز هذه المحولات بتصميمات ومتطلبات خاصة تهدف إلى تقليل تيارات التسرب وتحسين مستوى السلامة الكهربائية.
وتُستخدم ضمن أنظمة مصممة لتغذية بعض المعدات الطبية، مع الالتزام بالمعايير والاشتراطات الخاصة بالمرافق الصحية.
4. تقليل الضوضاء والتداخل الكهربائي
يمكن أن تساعد محولات العزل المصممة لهذا الغرض على تقليل بعض أنواع الضوضاء الكهربائية والتداخل الكهرومغناطيسي.
لذلك، يمكن استخدامها مع:
- أجهزة الكمبيوتر.
- الخوادم.
- أجهزة المختبرات.
- معدات الصوت.
- أجهزة القياس.
- أنظمة الاتصالات.
- بعض أنظمة التحكم.
كما يمكن أن تساعد على تقليل بعض مشاكل حلقات التأريض التي قد تظهر على شكل طنين أو تشويش في بعض أنظمة الصوت والإشارات.
ومن المهم ملاحظة أن قدرة محولات العزل على تقليل الضوضاء تعتمد على تصميمه، وقد تتطلب بعض التطبيقات استخدام وسائل ترشيح إضافية.
5. حماية الإلكترونيات الحساسة
تحتاج بعض الأجهزة الإلكترونية إلى مصدر طاقة أكثر استقرارًا وأقل تعرضًا للاضطرابات.
لذلك، يمكن استخدام محولات العزل في بعض التطبيقات التي تحتوي على:
- وحدات التحكم المنطقية القابلة للبرمجة PLC.
- لوحات التحكم.
- أجهزة القياس الدقيقة.
- أنظمة الأتمتة الصناعية.
- المعدات الإلكترونية الحساسة.
يساعد العزل على فصل الحمل عن بعض اضطرابات المصدر ومشاكل التأريض.
6. مراكز البيانات والخوادم
يمكن استخدام محولات العزل ضمن بعض أنظمة الطاقة الخاصة بمراكز البيانات والخوادم.
ويعتمد استخدامها على تصميم نظام التوزيع الكهربائي ومتطلبات الحماية وجودة الطاقة.
7. أنظمة UPS
يمكن دمج محولات العزل في بعض أنظمة UPS لتحقيق فصل كهربائي بين أجزاء مختلفة من النظام.
ويختلف ذلك حسب تصميم جهاز UPS ومتطلبات النظام الكهربائي.
8. التطبيقات البحرية
تستخدم بعض الأنظمة البحرية محولات عزل متخصصة لتوفير فصل كهربائي بين مصادر الطاقة والأحمال.
ويمكن أن يساعد ذلك في الحد من بعض مشاكل التيارات غير المرغوبة، بما في ذلك التيارات المرتبطة بمشاكل التآكل الكهربائي في بعض التطبيقات.
ما فوائد محولات العزل؟
من أهم فوائد محولات العزل:
- توفير عزل كهربائي بين الدخل والخرج.
- تقليل بعض مخاطر الصدمات الكهربائية في التطبيقات المناسبة.
- المساعدة على تقليل بعض أنواع التداخل والضوضاء.
- تقليل بعض مشاكل حلقات التأريض.
- فصل أجزاء مختلفة من النظام الكهربائي.
- المساعدة في أعمال الاختبار والصيانة.
- حماية بعض الأجهزة الحساسة من اضطرابات مصدر الطاقة.
هل محول العزل يرفع أو يخفض الجهد؟
نعم، يمكن لمحولات العزل أن ترفع الجهد أو يخفضه إذا صُمم بنسبة تحويل مختلفة عن 1:1.
لكن محول العزل المستخدم أساسًا للعزل يكون غالبًا بنسبة 1:1.
في هذه الحالة، لا تكون وظيفته الأساسية تغيير مستوى الجهد، وإنما توفير العزل الكهربائي بين الدخل والخرج.
هل محول العزل ينظم الجهد؟
لا، محول العزل التقليدي لا يعمل كمنظم للجهد.
قد يتغير جهد الخرج قليلًا مع تغير جهد الدخل أو الحمل. لذلك، لا ينبغي الاعتماد على محول العزل وحده للحصول على جهد ثابت.
إذا كان التطبيق يحتاج إلى تنظيم دقيق للجهد، فيجب استخدام وسيلة تنظيم مناسبة إلى جانب محول العزل عند الحاجة.
هل محول العزل يحتاج إلى تأريض؟
تعتمد طريقة التأريض على تصميم النظام، وطريقة توصيل الملف الثانوي، ومتطلبات السلامة الكهربائية والمعايير المعمول بها.
قد يكون الملف الثانوي عائمًا في بعض التطبيقات، بينما يتم تأريض نقطة محددة منه في تطبيقات أخرى.
لذلك، لا توجد طريقة واحدة مناسبة لجميع محولات العزل. ويجب تنفيذ التأريض وفق مخطط النظام وتعليمات الشركة المصنعة والقواعد الكهربائية المعتمدة.
ما عيوب محول العزل؟
رغم فوائده، توجد بعض العيوب التي يجب أخذها في الاعتبار:
- يحتاج إلى مساحة أكبر من بعض الحلول البديلة.
- يضيف وزنًا إلى النظام.
- تحدث فيه خسائر طاقة بسبب مقاومة الملفات وخسائر القلب.
- يحتاج إلى اختيار قدرة مناسبة للحمل.
- لا يعمل تلقائيًا كمنظم للجهد.
- لا يلغي الحاجة إلى القواطع وأجهزة الحماية والتأريض المناسب.
كيف تختار محول العزل المناسب؟
يعتمد اختيار محول العزل على مجموعة من العوامل، أهمها:
الجهد
يجب تحديد جهد الدخل والجهد المطلوب في الخرج.
القدرة
يجب اختيار قدرة المحول بما يتناسب مع الحمل الكهربائي، مع مراعاة ظروف التشغيل ومتطلبات التصميم.
التردد
يجب أن يتوافق تردد المحول مع تردد مصدر الطاقة، مثل 50 هرتز أو 60 هرتز حسب التطبيق.
درجة العزل
يجب التأكد من أن مستوى العزل مناسب للجهد وظروف التشغيل المطلوبة.
نوع التطبيق
تختلف متطلبات محول العزل المستخدم في الصيانة عن المحولات الطبية أو الصناعية.
متطلبات الحماية
يجب مراعاة القواطع ووسائل الحماية والتأريض المناسبة وفقًا للتطبيق والمعايير الكهربائية المعمول بها.
الخلاصة
محول العزل هو محول كهربائي ينقل الطاقة بين دائرتين مع توفير عزل كهربائي بينهما. وتنتقل الطاقة من الملف الابتدائي إلى الملف الثانوي بواسطة الحث الكهرومغناطيسي، دون وجود اتصال كهربائي مباشر بين الملفين.
غالبًا ما تكون نسبة تحويل محولات العزل 1:1، لذلك يكون جهد الخرج قريبًا من جهد الدخل. ومع ذلك، يمكن تصميم المحول بنسب تحويل مختلفة لرفع الجهد أو خفضه مع المحافظة على العزل.
وتشمل أهم استخدامات محول العزل السلامة الكهربائية، وأعمال الصيانة والاختبار، والمعدات الطبية، والإلكترونيات الحساسة، وتقليل بعض أنواع الضوضاء والتداخل، وأنظمة UPS والتطبيقات الصناعية.
وأخيرًا، يوفر محول العزل فصلًا كهربائيًا مهمًا، لكنه ليس بديلًا عن التأريض أو القواطع أو إجراءات السلامة الكهربائية. لذلك، يجب اختيار المحول وتركيبه وفقًا للحمل والجهد والمعايير الكهربائية المناسبة.
