يعد فحص مقاومة العزل للكابلات والمحركات الكهربائية من أهم إجراءات الصيانة الوقائية؛ إذ يساعد على اكتشاف الرطوبة والتلوث وتدهور المواد العازلة قبل حدوث الأعطال. ويُستخدم جهاز الميغر (Megger) لإجراء هذا الفحص من خلال تطبيق جهد مستمر مرتفع وقياس تيار التسرب، ثم حساب مقاومة العزل.
يتطلب إجراء الاختبار اختيار جهد مناسب للمعدة، وتوصيل مجسات الجهاز بصورة صحيحة، واتباع احتياطات السلامة قبل الفحص وبعده. في هذا الدليل، ستتعرف على كيفية فحص مقاومة العزل للكابلات والمحركات، وجهود الاختبار الشائعة، وطريقة قراءة النتائج وتقييمها.
ما هو فحص مقاومة العزل باستخدام جهاز الميغر؟
فحص مقاومة العزل هو اختبار كهربائي يقيس مدى قدرة المواد العازلة على الحد من تسرب التيار بين الموصلات أو بينها وبين الأرضي. ويُعرف هذا الإجراء أيضاً باسم اختبار الميغر (Megger Test).
يطبق الجهاز جهداً مستمراً (DC) على الجزء المراد اختباره، ثم يقيس تيار التسرب الناتج. وبالاعتماد على العلاقة بين الجهد والتيار، يعرض الجهاز قيمة مقاومة العزل بوحدة الميغا أوم (MΩ) أو الجيغا أوم (GΩ).
تشير المقاومة المرتفعة عادةً إلى عزل أفضل، بينما قد تشير المقاومة المنخفضة إلى وجود رطوبة أو تلوث أو تلف في العزل. ومع ذلك، يجب تقييم القراءة وفق نوع المعدة وجهدها ودرجة حرارتها ومعايير الشركة المصنعة.
احتياطات السلامة قبل استخدام جهاز الميغر
يطبق جهاز الميغر جهداً قد يكون مرتفعاً، لذلك يجب التعامل معه بحذر، وعدم إجراء الاختبار إلا بواسطة أشخاص مؤهلين ومدربين.
اتبع احتياطات السلامة التالية قبل فحص الكابلات أو المحركات:
- افصل مصدر التغذية: اعزل الدائرة الكهربائية بالكامل قبل بدء الاختبار.
- طبّق نظام القفل ووضع بطاقة التحذير (LOTO): لمنع إعادة توصيل التغذية أثناء العمل.
- تحقق من انعدام الجهد: استخدم جهاز قياس مناسباً وتأكد من عدم وجود جهد على الدائرة.
- فرّغ الشحنات المتبقية: قد تحتفظ الكابلات والمكونات بالسعة الكهربائية حتى بعد فصل التغذية.
- استخدم معدات الوقاية الشخصية: مثل القفازات المناسبة ونظارات السلامة وفق طبيعة العمل.
- ابتعد عن مجسات الاختبار: لا تلمس أطراف القياس أو الموصلات أثناء تطبيق جهد الاختبار.
- افصل الأجهزة الإلكترونية: لا تجرِ اختبار الميغر عبر أجهزة التحكم الإلكترونية أو مغيرات التردد (VFD) أو بادئات التشغيل الناعمة؛ افصلها وفق تعليمات الشركة المصنعة.
- سجّل الظروف المحيطة: دوّن درجة الحرارة والرطوبة، لأنهما قد تؤثران في نتائج القياس.
لا تبدأ الاختبار قبل التأكد من عزل المعدة عن مصادر الطاقة، بما فيها مصادر التغذية الاحتياطية أو أي دوائر قد تعيد تغذيتها.
جهود اختبار مقاومة العزل الشائعة
يعتمد جهد الاختبار على الجهد المقنن للمعدة ونوع العزل وتعليمات الشركة المصنعة. يوضح الجدول التالي نطاقات إرشادية عامة، وليست حدوداً إلزامية لكل المعدات.
| الجهد المقنن للمعدة | جهد الاختبار المستمر الشائع |
|---|---|
| حتى 100–250 فولت | 250–500 فولت |
| من 300 إلى 600 فولت | 500–1000 فولت |
| من 1 إلى 5 كيلوفولت | 1000–2500 فولت |
| أعلى من 5 كيلوفولت | 2500–5000 فولت أو أكثر |
اختر الجهد وفق مواصفات المعدة والمعيار المعتمد، ولا تستخدم جهداً أعلى من المسموح به. وفي المعدات القديمة أو التي يُشتبه في تدهور عزلها، قد يكون من المناسب اختيار الطرف الأقل من النطاق المسموح بعد مراجعة تعليمات الشركة المصنعة.
بالنسبة إلى المحركات، يمكن الرجوع إلى معيار IEEE 43 عند تحديد إجراءات اختبار مقاومة العزل وتقييم النتائج. أما الكابلات، فيجب مراعاة فئة الجهد ونوع الكابل والمعايير الخاصة به.

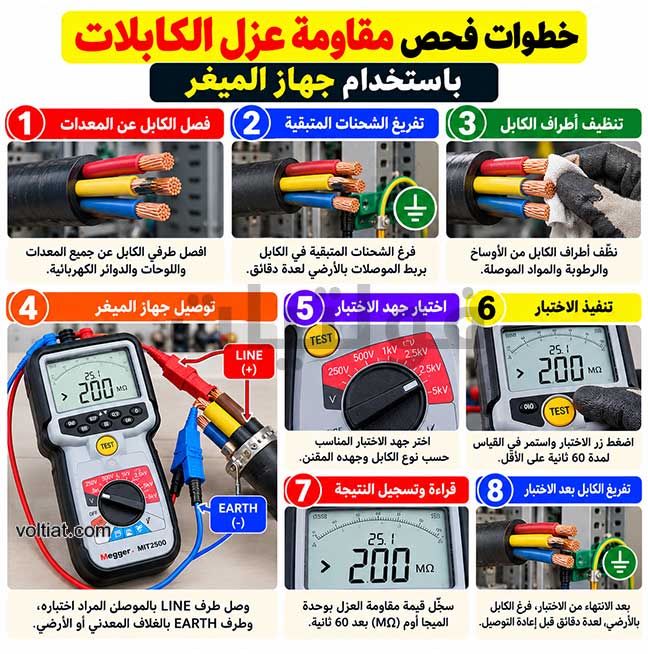

أولاً: كيفية فحص مقاومة عزل الكابلات باستخدام جهاز الميغر
يساعد فحص عزل الكابلات على تقييم حالة المادة العازلة والكشف عن مؤشرات محتملة للرطوبة أو التلف. وللحصول على نتيجة موثوقة، يجب عزل الكابل عن المعدات والدوائر المتصلة به قبل الاختبار.
1. تجهيز الكابل للاختبار
ابدأ بفصل طرفي الكابل عن اللوحات الكهربائية والمعدات والدوائر الأخرى. بعد ذلك، تأكد من تفريغ الشحنات المتبقية وفق إجراءات السلامة المعتمدة.
نظّف أطراف الكابل من الأوساخ والرطوبة والمواد الموصلة، وتحقق من عدم وجود تلف ظاهر في العزل. كما يجب التأكد من عدم اتصال الموصلات المختبرة بأي أجهزة إلكترونية قد تتأثر بجهد الميغر.
2. توصيل جهاز الميغر بالكابل
تختلف طريقة التوصيل وفق نوع الاختبار المطلوب:
- اختبار الموصل مقابل الأرضي أو الغلاف المعدني: صِل طرف LINE أو الموجب بالموصل المراد اختباره، وصِل طرف EARTH أو الطرف المقابل بالغلاف المعدني أو التدريع أو نقطة الأرضي المناسبة.
- اختبار العزل بين موصلين: صِل أحد طرفي الجهاز بالموصل الأول والطرف الآخر بالموصل الثاني.
- اختبار الكابلات متعددة الموصلات: أبقِ الموصلات الأخرى غير المختبرة مؤرضة وفق إجراء الاختبار المعتمد، مع التأكد من عدم وجود مسارات توصيل غير مقصودة.
إذا كان الجهاز مزوداً بطرف GUARD، فيمكن استخدامه في التوصيلات المناسبة لتقليل تأثير تيارات التسرب السطحي على القراءة. ويجب اتباع مخطط التوصيل الخاص بالجهاز والكابل.
3. تنفيذ اختبار مقاومة العزل
بعد التحقق من التوصيلات، نفّذ الخطوات التالية:
- اختر جهد الاختبار المناسب للكابل.
- ابدأ الاختبار وفق تعليمات جهاز الميغر.
- سجّل القراءة بعد 60 ثانية عند إجراء اختبار القراءة لمدة دقيقة.
- كرر الاختبار لكل موصل أو مجموعة موصلات وفق خطة الفحص.
- بعد الانتهاء، فرّغ الشحنة الكهربائية من الكابل بطريقة آمنة، واتبع مدة التفريغ وإجراءاته المحددة في تعليمات الجهاز والمعيار المعتمد.
قد تتطلب بعض الاختبارات المتقدمة تسجيل القراءات خلال فترة أطول، مثل عشر دقائق عند حساب مؤشر الاستقطاب إذا كان ذلك مناسباً لنوع المعدة وإجراء الاختبار.
4. كيف تفسر نتائج فحص الكابلات؟
تعرض أجهزة الميغر عادةً النتائج بوحدة الميغا أوم أو الجيغا أوم. وقد تسجل الكابلات الجديدة والسليمة ذات الجهد المنخفض قيماً تصل إلى مئات الميغا أوم أو الجيغا أوم، لكن لا توجد قيمة واحدة تصلح لجميع أنواع الكابلات وظروف الاختبار.
من المؤشرات التي تستحق الفحص:
- مقاومة مرتفعة ومستقرة: قد تشير إلى حالة عزل جيدة، لكنها لا تكفي وحدها لإثبات سلامة الكابل بالكامل.
- مقاومة منخفضة: قد تدل على الرطوبة أو التلوث أو تدهور العزل أو وجود مسار تسرب.
- قراءة متذبذبة أو متناقصة: تستدعي مراجعة التوصيلات وظروف الاختبار وحالة الكابل.
قد تُستخدم قيمة 1 ميغا أوم كحد إرشادي في بعض تطبيقات الجهد المنخفض، لكنها ليست معيار قبول عاماً لجميع الكابلات. يجب الرجوع إلى المواصفات المعتمدة للكابل وفئة الجهد وإجراء الاختبار قبل اتخاذ قرار التشغيل.
ثانياً: كيفية فحص مقاومة عزل المحركات الكهربائية
يُستخدم جهاز الميغر لفحص العزل بين ملفات المحرك وجسمه المعدني، كما يمكن فحص العزل بين الأطوار عندما تسمح بنية الملفات وإمكانية فصلها بذلك.
يساعد هذا الفحص على اكتشاف مؤشرات محتملة للرطوبة أو التلوث أو تدهور العزل، لكنه لا يغني عن بقية اختبارات المحرك عند الحاجة.
1. تجهيز المحرك قبل الفحص
قبل توصيل جهاز الميغر، افصل المحرك عن مصدر التغذية وعن دائرة التشغيل. وإذا كان المحرك متصلاً بمغير تردد أو بادئ تشغيل ناعم، فافصله وفق تعليمات الشركة المصنعة.
افتح صندوق التوصيلات وافصل الأسلاك الخارجية، ثم افحص الأطراف وتأكد من نظافتها وجفافها. كذلك، سجّل درجة حرارة الملفات إن أمكن؛ لأن مقاومة العزل تتأثر بدرجة الحرارة، وقد تتطلب مقارنة النتائج تصحيحها إلى درجة مرجعية تبلغ 40 درجة مئوية وفق الإجراء المناسب.
2. توصيل الميغر بالمحرك
يُعد اختبار الملفات مقابل جسم المحرك من أكثر الاختبارات شيوعاً.
فحص الملفات مقابل الأرضي:
- صِل طرف LINE بالطور المراد اختباره. ويمكن توصيل الأطوار الثلاثة معاً عندما يسمح إجراء الاختبار بذلك.
- صِل طرف EARTH بنقطة معدنية نظيفة من جسم المحرك، بعيداً عن الطلاء الذي قد يؤثر في التوصيل.
- تأكد من عزل المحرك عن الدائرة الخارجية قبل بدء الاختبار.
فحص العزل بين الأطوار:
إذا أمكن فصل الملفات بصورة مناسبة، يمكن إجراء الاختبار بين الأطوار مثل U–V وV–W وW–U، وفق تصميم المحرك وإجراء الفحص المعتمد.
يمكن استخدام طرف GUARD، إذا كان متاحاً، عندما تكون تيارات التسرب السطحي مؤثرة في النتيجة، وذلك وفق تعليمات الجهاز.
3. تنفيذ اختبار عزل المحرك
في كثير من المحركات ذات الجهد المقنن الأقل من 1000 فولت، يُستخدم جهد اختبار مقداره 500 فولت مستمر، بشرط أن تسمح به مواصفات المحرك وتعليمات الشركة المصنعة.
نفّذ الاختبار على النحو التالي:
- اختر جهد الاختبار المعتمد للمحرك.
- طبّق جهد الاختبار لمدة 60 ثانية.
- سجّل مقاومة العزل عند مرور 60 ثانية بالضبط.
- كرر الاختبار لكل طور مقابل الأرضي، ثم بين الأطوار عند الحاجة وإمكانية فصل الملفات.
- بعد انتهاء الاختبار، فرّغ الشحنات المتبقية من الملفات وفق تعليمات الجهاز وإجراءات السلامة.
لا تعِد توصيل المحرك أو تشغيله قبل التأكد من انتهاء الاختبار وتفريغ الشحنة وإعادة التوصيلات بصورة صحيحة.
4. حساب مؤشر الاستقطاب (PI)
يمكن استخدام مؤشر الاستقطاب لتقييم تغير مقاومة العزل بمرور الوقت، عندما يكون هذا الاختبار مناسباً للمحرك.
يُحسب المؤشر بقسمة مقاومة العزل بعد عشر دقائق على مقاومتها بعد دقيقة واحدة:
PI = مقاومة العزل بعد 10 دقائق ÷ مقاومة العزل بعد دقيقة واحدة
على سبيل المثال، إذا بلغت مقاومة العزل بعد دقيقة واحدة 100 ميغا أوم، ثم ارتفعت إلى 250 ميغا أوم بعد عشر دقائق، فإن:
PI = 250 ÷ 100 = 2.5
تُستخدم قيمة أكبر من 2 كإشارة إرشادية جيدة في كثير من التطبيقات التقليدية، لكن لا ينبغي تطبيقها كشرط قبول مطلق لكل المحركات وأنواع العزل. يجب الرجوع إلى معيار IEEE 43 ونوع المحرك وحالته وتعليمات الشركة المصنعة، إذ قد تختلف طريقة تفسير المؤشر أو الحاجة إليه بحسب التطبيق.
يمكنك التعرف بالتفصيل على كيفية فحص عازلية المحرك الكهربائي لمعرفة خطوات اختبار العزل بين الملفات وجسم المحرك.
ما قيم مقاومة العزل المقبولة للمحركات؟
لا يمكن تحديد حالة المحرك من قراءة واحدة دون معرفة نوعه وجهده ودرجة حرارة ملفاته وتاريخ القياسات السابقة.
في بعض المحركات الحديثة ذات الملفات العشوائية والجهد الأقل من 1000 فولت، تُستخدم قيمة 5 ميغا أوم أو أكثر بعد تصحيح درجة الحرارة إلى 40 درجة مئوية كإرشاد عام، وفق السياق المعياري المناسب. كما تُستخدم أحياناً قاعدة تقريبية تقضي بأن تكون مقاومة العزل ميغا أوم واحداً على الأقل لكل كيلوفولت من الجهد المقنن، لكنها ليست بديلاً عن معايير القبول الخاصة بالمحرك.
أما القراءات الأقل من 1 ميغا أوم، فتستدعي التوقف والتحقق من حالة العزل قبل إعادة التشغيل، لكنها لا تحدد وحدها سبب المشكلة أو الإجراء المطلوب.
عند تقييم النتائج، انتبه إلى ما يلي:
- قارن القراءة بالحد الأدنى المعتمد للمحرك.
- راعِ درجة حرارة الملفات عند المقارنة بين الاختبارات.
- سجّل الرطوبة والظروف المحيطة.
- قارن القراءة الحالية بنتائج الفحوص السابقة.
- افحص احتمال وجود رطوبة أو تلوث أو تلف في العزل قبل اتخاذ قرار إعادة التشغيل.
الفرق بين فحص عزل الكابلات وفحص عزل المحركات
| وجه المقارنة | الكابلات الكهربائية | المحركات الكهربائية |
|---|---|---|
| الهدف الأساسي | تقييم العزل بين الموصلات أو بينها وبين الغلاف أو الأرضي | تقييم العزل بين الملفات وجسم المحرك أو بين الأطوار |
| التحضير | فصل طرفي الكابل عن المعدات والدوائر | فصل المحرك عن التغذية ومعدات التشغيل |
| التوصيلات | موصل إلى الأرضي أو موصل إلى موصل | طور إلى الأرضي أو طور إلى طور عند الحاجة |
| عوامل تؤثر في النتائج | طول الكابل ونوعه والرطوبة والتلوث | درجة حرارة الملفات والرطوبة والتلوث ونوع العزل |
| تفسير النتائج | وفق مواصفات الكابل وفئة الجهد والمعيار المعتمد | وفق نوع المحرك ومعيار الاختبار ودرجة الحرارة |
أما لفحص مقاومة الملفات والكشف عن الدوائر المفتوحة وبعض الأعطال الأولية، فيمكنك الاطلاع على كيفية قياس ملفات المحرك الكهربائي بالملتيميتر.
ماذا تفعل بعد الانتهاء من اختبار الميغر؟
بعد إكمال الفحص، اتبع إجراءات الإنهاء الآمن قبل إعادة المعدة إلى الخدمة:
- أوقف الاختبار واتبع تعليمات الجهاز لتفريغ الشحنة الكهربائية المتبقية بالكامل.
- تحقق من تفريغ الكابل أو ملفات المحرك وفق الإجراء المعتمد.
- افحص أطراف التوصيل وأعد الأسلاك التي فُصلت أثناء الاختبار.
- تأكد من إحكام التوصيلات وإغلاق الأغطية الواقية قبل إعادة التغذية.
- سجّل جهد الاختبار ومدته وقراءات مقاومة العزل ودرجة الحرارة والرطوبة وأي ملاحظات.
- إذا كانت القراءة منخفضة أو غير مستقرة، فحدّد السبب وعالجه قبل إعادة المعدة إلى التشغيل.
لا تعتمد على انتهاء قراءة الجهاز وحده باعتباره دليلاً على زوال الشحنة؛ اتبع دائماً إجراء التفريغ والتحقق المحدد من الشركة المصنعة.
أخطاء شائعة عند فحص مقاومة العزل
قد تؤدي بعض الأخطاء إلى نتائج مضللة أو تعريض الأشخاص والمعدات للخطر. من أبرزها:
- إجراء الاختبار دون فصل المعدة بالكامل عن مصدر التغذية.
- اختيار جهد اختبار غير مناسب لنوع العزل.
- ترك الكابل أو المحرك متصلاً بأجهزة إلكترونية أثناء الاختبار.
- لمس أطراف الاختبار أثناء تطبيق الجهد.
- مقارنة قراءات مأخوذة عند درجات حرارة مختلفة دون مراعاة أثر الحرارة.
- اعتبار قراءة مرتفعة دليلاً كافياً على سلامة المعدة من جميع الأعطال.
- إعادة التشغيل قبل تفريغ الشحنة وإعادة التوصيلات والتحقق منها.
تجنب هذه الأخطاء باتباع تعليمات جهاز الميغر وإجراءات الصيانة المعتمدة وتوثيق نتائج كل اختبار.
الأسئلة الشائعة حول فحص مقاومة العزل
هل يمكن استخدام الملتيميتر بدلاً من جهاز الميغر؟
لا يؤدي الملتيميتر الوظيفة نفسها في اختبار مقاومة العزل؛ إذ يستخدم جهاز الميغر جهداً مستمراً أعلى ومخصصاً لهذا النوع من الاختبارات. أما قياس المقاومة أو الاستمرارية بالملتيميتر، فلا يعادل اختبار العزل باستخدام جهد الاختبار المحدد.
كم تستغرق مدة اختبار مقاومة العزل؟
تُستخدم مدة 60 ثانية للحصول على قراءة دقيقة عند إجراء اختبار القراءة لمدة دقيقة. وقد تمتد المدة إلى عشر دقائق عند حساب مؤشر الاستقطاب، إذا كان ذلك مناسباً للمعدة وإجراء الاختبار.
هل تعني مقاومة العزل المرتفعة أن المحرك سليم تماماً؟
ليس بالضرورة. تشير المقاومة المرتفعة عادةً إلى أداء جيد للعزل في ظروف الاختبار، لكنها لا تكشف وحدها جميع عيوب الملفات أو الأعطال الميكانيكية أو المشكلات التي تحتاج إلى اختبارات أخرى.
لماذا تنخفض مقاومة العزل في المحركات؟
قد تنخفض بسبب الرطوبة أو التلوث أو تدهور المادة العازلة أو ارتفاع درجة الحرارة أو ظروف أخرى مرتبطة بالمعدة والاختبار. لذلك، يجب مراجعة الظروف المحيطة ومقارنة القراءة بالسجل السابق قبل تحديد السبب.
الخلاصة
يساعد فحص مقاومة العزل باستخدام جهاز الميغر على تقييم حالة عزل الكابلات والمحركات واكتشاف مؤشرات محتملة للرطوبة أو التلوث أو التلف قبل إعادة المعدات إلى الخدمة. ويعتمد نجاح الاختبار على فصل التغذية، واختيار جهد مناسب، وتوصيل المجسات بصورة صحيحة، وتسجيل القراءات مع ظروف القياس.
للحصول على تقييم موثوق، لا تعتمد على قيمة واحدة لجميع المعدات؛ بل ارجع إلى مواصفات الكابل أو المحرك والمعايير المعتمدة وتعليمات الشركة المصنعة. والأهم من ذلك، تأكد من تفريغ الشحنة الكهربائية وإتمام إجراءات السلامة قبل إعادة التوصيل والتشغيل.
