هل تساءلت يوماً لماذا تجد مكثفات كهربائية بسعات متساوية، لكن بجهود مختلفة مثل 16 فولت و25 فولت و50 فولت؟ تكمن الإجابة في قيمة الجهد المقنن للمكثف الكهربائي، وهي من أهم المواصفات التي يجب فهمها قبل استخدام المكثف في أي دائرة إلكترونية.
ماذا تعني قيمة الجهد المقنن للمكثف الكهربائي؟
تشير قيمة الجهد المكتوبة على المكثف الكهربائي إلى أقصى جهد مستمر صُمم المكثف لتحمله بأمان في ظروف التشغيل المحددة من الشركة المصنعة. وتُعرف هذه القيمة أيضاً باسم الجهد المقنن (Rated Voltage) أو جهد التشغيل (Working Voltage)، وقد يُشار إليها بالاختصار WVDC في المكثفات المصنفة للتيار المستمر.
يعتمد تحمل المكثف للجهد على خصائص المادة العازلة الموجودة بين لوحيه، بما في ذلك نوعها وسماكتها وجودتها. وعندما يتجاوز الجهد الحدود المسموح بها، قد تتدهور المادة العازلة أو تتعرض للانهيار الكهربائي.
إذا كنت ترغب في فهم أساسيات فرق الجهد ووحدة قياسه، يمكنك قراءة مقال ما هو الجهد الكهربائي
هل قيمة الجهد المكتوبة على المكثف هي الجهد الذي يعمل به؟
لا، فهناك فرق بين الجهد المقنن للمكثف والجهد الفعلي الموجود على طرفيه. يحدد الجهد المقنن الحد الأعلى المسموح به وفق شروط التشغيل، بينما يعتمد الجهد الفعلي على الدائرة الكهربائية المتصل بها المكثف.
على سبيل المثال، إذا كان لديك مكثف سعته 100 ميكروفاراد وجهده المقنن 25 فولت، ثم وصلته بمصدر جهد مستمر مقداره 12 فولت، فسيصل الجهد عليه إلى نحو 12 فولت في حالة الشحن المستقر، بافتراض عدم وجود ظروف دائرة أخرى تغير هذه القيمة.
أما إذا وصلته بمصدر جهد مستمر مقداره 20 فولت، فقد يتجاوز ذلك الحد الآمن للمكثف إذا كان جهده المقنن 16 فولت.
للتعرّف على تركيب المكثف الكهربائي ومبدأ عمله، يمكنك قراءة مقال ما هو المكثف الكهربائي.
ماذا يحدث عند تجاوز الجهد المقنن للمكثف؟
قد يؤدي تشغيل المكثف بجهد أعلى من القيمة المحددة من الشركة المصنعة إلى مجموعة من المشكلات، منها:
- انهيار المادة العازلة: قد يفقد العازل قدرته على منع مرور التيار، ما قد يؤدي إلى قصر كهربائي.
- زيادة تيار التسرب: قد يرتفع التيار المار عبر المادة العازلة، مما يؤثر في أداء الدائرة.
- ارتفاع درجة الحرارة: يمكن أن تتسبب الخسائر الكهربائية في زيادة حرارة المكثف وتسريع تلفه.
- التلف الدائم: قد يفقد المكثف سعته أو يتعطل نهائياً.
- التمزق أو الانفجار: قد تتعرض بعض المكثفات الإلكتروليتية لانتفاخ أو تسرب أو تمزق خطير عند تجاوز حدود التشغيل أو سوء استخدامها.
لذلك، لا يكفي اختيار المكثف بناءً على سعته بالميكروفاراد فقط، بل يجب التأكد من ملاءمة الجهد المقنن وظروف التشغيل أيضاً.

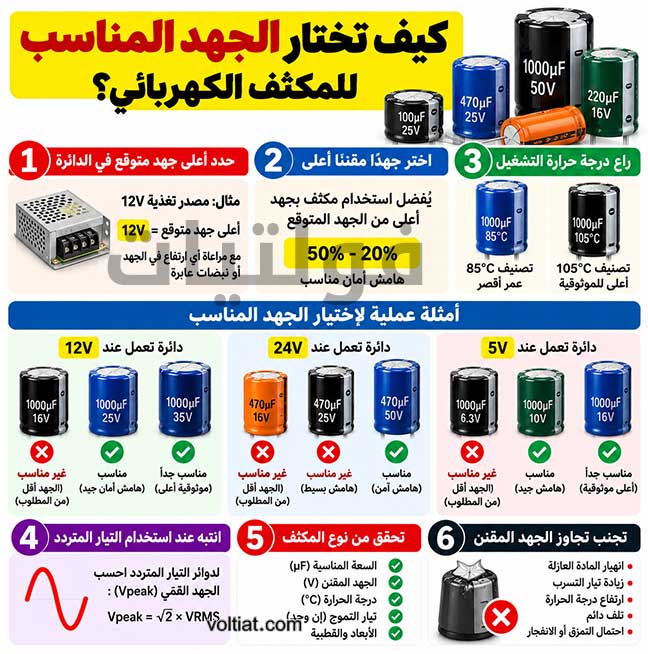

كيف تختار الجهد المناسب للمكثف الكهربائي؟
عند اختيار مكثف لدائرة إلكترونية، اتبع الخطوات التالية:
1. حدد أعلى جهد متوقع في الدائرة
لا تعتمد على الجهد الاسمي لمصدر التغذية وحده، بل ضع في الحسبان ارتفاع الجهد المحتمل والنبضات العابرة وظروف التشغيل المختلفة.
2. اختر جهداً مقنناً مناسباً
من الأفضل عادةً اختيار مكثف بجهد مقنن أعلى من أعلى جهد مستمر متوقع في الدائرة، مع مراعاة توصيات الشركة المصنعة. وتُعرف هذه الممارسة باسم خفض إجهاد الجهد (Voltage Derating).
على سبيل المثال، يمكن أن يكون مكثف بجهد 25 فولت مناسباً لدائرة تعمل عند 12 فولت، بشرط ألا تتجاوز ظروف التشغيل حدود المكثف الأخرى. لكن لا توجد نسبة خفض واحدة تناسب جميع أنواع المكثفات والتطبيقات.
3. راعِ درجة حرارة التشغيل
تؤثر درجة الحرارة في موثوقية المكثف وعمره التشغيلي. وتحدد الشركة المصنعة درجات الحرارة والظروف التي تنطبق عليها مواصفات المنتج. لذلك، لا يعني وجود تصنيف 105 درجات مئوية وحده أن المكثف يتحمل جهداً أعلى من مكثف مصنف عند 85 درجة مئوية؛ بل يجب الرجوع إلى ورقة البيانات الفنية لكل منهما.
4. انتبه عند استخدام المكثفات مع التيار المتردد
لا تفترض أن المكثف المصنف لجهد مستمر يصلح مباشرةً للعمل مع التيار المتردد. يجب اختيار مكثف مصمم لنوع الإشارة والتطبيق، مع مراعاة الجهد الفعال والجهد القِمّي والتردد وظروف التشغيل.
وتحتاج تطبيقات السلامة الكهربائية، مثل التوصيل بين خطي التغذية أو بين الخط والأرضي، إلى مكثفات أمان ذات تصنيفات مناسبة، مثل فئات X وY، بحسب موضع التوصيل.
أمثلة على قراءة الجهد المكتوب على المكثف
| العلامة على المكثف | معناها |
|---|---|
| 100µF 16V | السعة 100 ميكروفاراد، والجهد المقنن 16 فولت |
| 470µF 25V | السعة 470 ميكروفاراد، والجهد المقنن 25 فولت |
| 1000µF 35V | السعة 1000 ميكروفاراد، والجهد المقنن 35 فولت |
| 47µF 50V | السعة 47 ميكروفاراد، والجهد المقنن 50 فولت |
هذه القيم توضح السعة والجهد المقنن، لكنها لا تكفي وحدها لتحديد مدى ملاءمة المكثف لأي دائرة؛ إذ يجب أيضاً مراعاة القطبية ونوع المكثف ودرجة الحرارة وتيار التموج، عند انطباقه.
الأسئلة الشائعة حول الجهد المقنن للمكثف
هل يمكن استخدام مكثف بجهد مقنن أعلى؟
نعم، يمكن ذلك غالباً إذا كانت السعة مناسبة، وكان المكثف متوافقاً مع أبعاد الدائرة وخصائصها الكهربائية. فاستبدال مكثف 16 فولت بمكثف 25 فولت قد يكون مناسباً، لكنه لا يعالج أي مشكلة أخرى تتعلق بالسعة أو تيار التموج أو القطبية.
هل يمكن استخدام مكثف بجهد مقنن أقل؟
لا يُنصح بذلك إذا كان الجهد المتوقع في الدائرة يتجاوز الحد المقنن للمكثف؛ لأن هذا قد يؤدي إلى تلفه أو تعطل الدائرة.
هل يؤثر الجهد المقنن في سعة المكثف؟
الجهد المقنن والسعة خاصيتان مختلفتان. فالسعة تحدد قدرة المكثف على تخزين الشحنة، بينما يحدد الجهد المقنن الحد الكهربائي الذي صُمم المكثف لتحمله. ومع ذلك، قد تتأثر السعة الفعلية لبعض أنواع المكثفات، مثل السيراميكية، بالجهد المطبق عليها.
هل يعني المكثف المكتوب عليه 25 فولت أنه يحتاج إلى 25 فولت ليعمل؟
لا. تعني هذه العلامة أن المكثف صُمم لتحمل جهد يصل إلى 25 فولت وفق شروط الشركة المصنعة، وليس أنه يحتاج إلى هذا الجهد حتى يعمل.
الخلاصة
توضح قيمة الجهد المقنن للمكثف الكهربائي أقصى جهد صُمم لتحمله في ظروف التشغيل المحددة، ولا تمثل الجهد الذي يجب تطبيقه عليه دائماً. لذلك، تحقق من أعلى جهد متوقع في الدائرة، واختر مكثفاً بجهد مناسب مع مراعاة توصيات الشركة المصنعة ودرجة الحرارة وبقية المواصفات.
سؤال للنقاش: إذا كان لديك مكثف 1000 ميكروفاراد بجهد 16 فولت، فهل يمكنك استبداله بمكثف له السعة نفسها وجهد 25 فولت؟ ولماذا؟
