تساعدك قراءة المخطط الإلكتروني على فهم طريقة اتصال المكونات داخل الدائرة وكيفية انتقال الإشارات والتغذية بينها. والمخطط الإلكتروني ليس صورة للوحة الدائرة المطبوعة، بل رسم منطقي يوضح المكونات والتوصيلات الكهربائية بينها.
عند تعلم قراءة المخططات الإلكترونية، يمكنك فهم الدوائر بشكل أفضل، واكتشاف الأعطال، وتنفيذ الدوائر، ومراجعة تصميمات الأجهزة الإلكترونية.
في هذا الدليل، سنتعرف على طريقة قراءة المخطط الإلكتروني خطوة بخطوة، بدءًا من تحديد التغذية الكهربائية ووصولاً إلى تتبع الإشارات والتحقق من المكونات باستخدام أوراق البيانات.
كيفية قراءة المخطط الإلكتروني خطوة بخطوة للمبتدئين
- ابدأ بعنوان المخطط ورقم المراجعة والملاحظات
- تعرف على الرموز المرجعية للمكونات
- حدّد التغذية الكهربائية والأرضي أولًا
- قسم المخطط إلى كتل وظيفية
- افهم الشبكات والعقد والتوصيلات
- تتبع مسار الإشارة
- تحقق من قيمة المكونات وقطبيتها
- راجع أوراق البيانات والوثائق الفنية
سنبدأ بشرح مفصل حول كل نقطة من النقاط أعلاه.
اقرأ أيضاً: ما هي الإلكترونيات؟ وما الفرق بين الإلكترونيات والكهرباء؟
1. ابدأ بعنوان المخطط ورقم المراجعة والملاحظات
قبل قراءة الدائرة نفسها، راجع بيانات المخطط.
تحقق من:
- اسم المشروع أو الجهاز.
- عنوان المخطط.
- رقم الصفحة.
- رقم أو رمز المراجعة.
- تاريخ الإصدار أو التعديل.
- الملاحظات والتعليمات الخاصة بالمخطط.
قد تحتوي الملاحظات على معلومات مهمة، مثل جهد التغذية، والمكونات الاختيارية، ونقاط الاختبار، والتصنيفات الكهربائية، وطريقة استخدام بعض الرموز.
تأكد أيضًا من أن إصدار المخطط يطابق اللوحة الإلكترونية التي تعمل عليها وقائمة المواد (BOM). فقد يؤدي استخدام إصدار قديم إلى تشخيص خاطئ أو تركيب مكونات غير مطابقة.
2. تعرف على الرموز المرجعية للمكونات
تعتمد المخططات الإلكترونية على رموز موحدة لتمثيل المكونات. وقد تختلف بعض أشكال الرموز حسب المعيار أو البرنامج المستخدم في تصميم المخطط.
إلى جانب الرمز، ستجد عادةً رمزًا مرجعيًا (Reference Designator) يحدد كل مكون، مثل R1 أو C2 أو U1.
أهم الرموز المرجعية
| الرمز | المكون | مثال |
|---|---|---|
| R | مقاومة | R1 |
| C | مكثف | C1 |
| L | ملف حثي | L1 |
| D | دايود أو LED | D1 |
| Q | ترانزستور | Q1 |
| U | دائرة متكاملة | U1 |
| J / P | موصل أو مقبس | J1 |
| S / SW | مفتاح | SW1 |
| Y / XTAL | بلورة أو مذبذب | Y1 |
| F | مصهر | F1 |
| BT / BAT | بطارية | BT1 |
| TP | نقطة اختبار | TP1 |

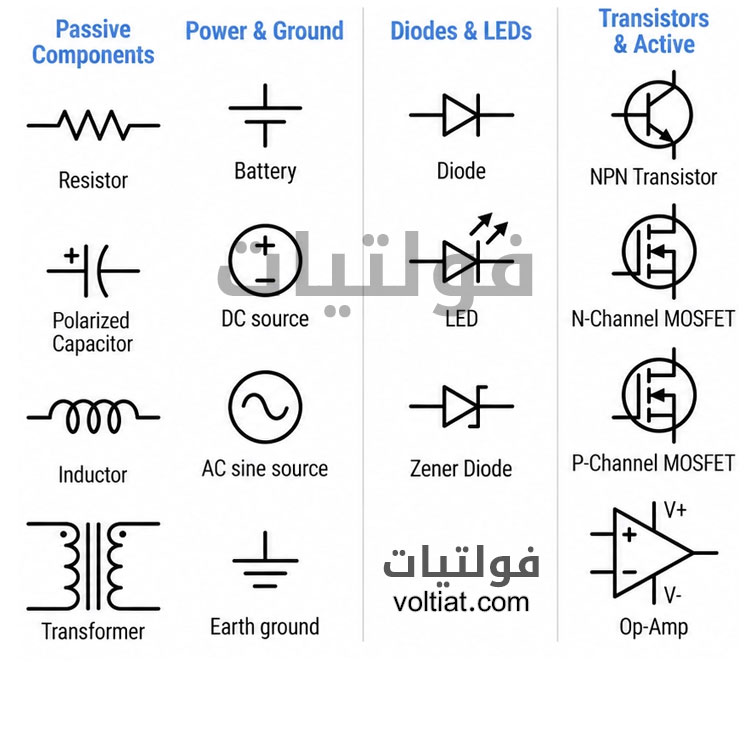

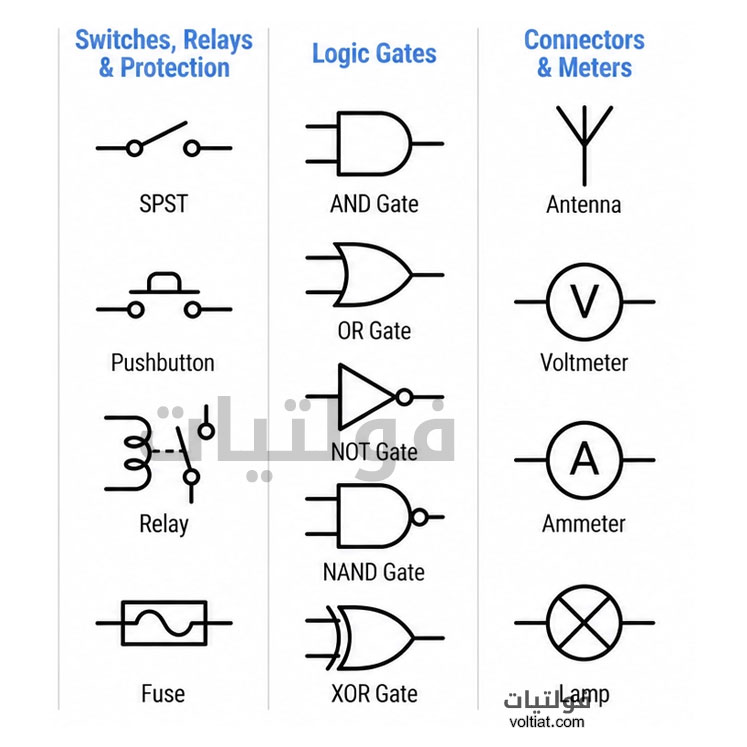

رموز يجب أن تتعرف عليها بسرعة
- المقاومة: تظهر عادةً على شكل خط متعرج في بعض الاصطلاحات، أو مستطيل في اصطلاحات أخرى.
- المكثف: يتكون عادةً من لوحين متقابلين، مع وجود علامات قطبية في المكثفات المستقطبة.
- الدايود: يحتوي رمزه على خط يمثل الكاثود (المهبط).
- LED: يشبه رمز الدايود مع أسهم تشير إلى انبعاث الضوء.
- الترانزستور: يحتوي على ثلاثة أطراف، ويختلف الرمز حسب نوع الترانزستور.
- الدائرة المتكاملة (IC): تظهر غالبًا على شكل مستطيل يحتوي على أرقام الأرجل أو أسمائها.
- التغذية الكهربائية: تظهر بتسميات مثل VCC و+5V و+3V3 وVIN وVBUS.
- الأرضي: قد يظهر بتسميات مثل GND وAGND وDGND وPGND.
تظهر قيمة المكون أو رقم طرازه بجوار الرمز، مثل:
- R1 10k
- C2 100nF
- U1 ATmega328P
ولا تعتمد على الرمز وحده عند تحديد وظيفة المكون. راجع ورقة البيانات (Datasheet) عندما تحتاج إلى معرفة توزيع الأرجل أو الخصائص الكهربائية.
3. حدّد التغذية الكهربائية والأرضي أولًا
بعد التعرف على المكونات، ابحث عن مصدر التغذية وخطوط الجهد والأرضي.
قد يبدأ مصدر التغذية من:
- بطارية.
- موصل تيار مستمر.
- منفذ USB.
- مصدر جهد خارجي.
ثم قد تمر التغذية عبر عناصر حماية أو تحويل، مثل:
- المصهر.
- الدايود.
- MOSFET.
- منظم الجهد.
- محول DC-DC.
ابحث أيضًا عن خطوط الجهد المسماة مثل:
VIN، +5V، +3.3V، VCORE، AVDD
ثم تتبع هذه الخطوط لمعرفة الأجزاء التي تحصل على التغذية منها.
مقال ذو صلة: ما هو الدايود؟
انتبه إلى أنواع الأرضي
قد يحتوي المخطط على أكثر من تسمية للأرضي، مثل:
- GND
- AGND
- DGND
- PGND
ولا يعني اختلاف الاسم بالضرورة أن هذه النقاط منفصلة تمامًا، كما أن GND لا يعني بالضرورة اتصالًا مباشرًا بالأرض الوقائية (Protective Earth).
لذلك، تحقق من طريقة الربط التي يعتمدها تصميم الدائرة.
4. قسّم المخطط إلى كتل وظيفية
لا تحاول قراءة المخطط الكبير بالكامل مرة واحدة.
قسّمه أولًا إلى أجزاء أو كتل وظيفية، مثل:
- دائرة التغذية وتنظيم الجهد.
- المتحكم الدقيق أو المعالج.
- دوائر المستشعرات.
- دوائر معالجة الإشارات.
- واجهات الاتصال.
- دوائر قيادة المخارج.
- الموصلات وواجهة المستخدم.
قد يضع المصمم الأجزاء المرتبطة ببعضها في منطقة واحدة أو داخل إطار متقطع.
وفي المخططات متعددة الصفحات، قد تجد روابط إلى صفحات أخرى أو أسماء شبكات تشير إلى اتصال جزء من الدائرة بجزء آخر.
5. افهم الشبكات والعقد والتوصيلات
لفهم المخطط، يجب التمييز بين الخطوط والعقد وتسميات الشبكات.
ما هي الشبكة الكهربائية؟
الشبكة (Net) هي مجموعة من النقاط المتصلة كهربائيًا في الدائرة.
قد تظهر الشبكة كخط يربط بين أرجل المكونات، أو كاسم يربط نقاطًا متباعدة في المخطط.
ما هي العقدة؟
العقدة (Node) هي نقطة اتصال بين خطين أو أكثر.
في كثير من المخططات، تشير النقطة المملوءة عند تقاطع الخطوط إلى وجود اتصال كهربائي.
أما تقاطع الخطوط دون نقطة فقد يشير إلى عدم وجود اتصال، وفقًا لاصطلاحات الرسم المستخدمة.
لذلك، عند قراءة أي مخطط، راجع طريقة رسم التوصيلات المعتمدة فيه ولا تعتمد على هذه القاعدة بصورة مطلقة.
ما هي تسمية الشبكة؟
تستخدم أسماء مثل:
- SDA
- SCL
- TX
- RX
- RESET
- GND
- 3V3
لتسهيل توضيح الاتصالات.
عادةً ما تكون النقاط التي تحمل اسم الشبكة نفسه متصلة كهربائيًا، حتى إذا لم يظهر بينها خط مباشر، لكن يجب التحقق من اصطلاحات المخطط أو برنامج التصميم عند وجود شك.
6. تتبع مسار الإشارة
بعد فهم التغذية والتوصيلات، ابدأ بتتبع الإشارة.
استخدم الخطوات التالية:
- ابدأ من مصدر الإشارة، مثل المستشعر أو الموصل أو المفتاح.
- تتبع الشبكة إلى المكون التالي.
- حدد وظيفة كل مكون تمر به الإشارة.
- لاحظ ما إذا كانت الإشارة تُضخّم أو تُرشّح أو تُبدّل أو تُحوّل.
- استمر حتى تصل إلى المخرج أو الدائرة التي تستقبل الإشارة.
قد يكون مسار الإشارة مثلًا:
مستشعر ← دائرة تهيئة الإشارة ← محول ADC ← متحكم دقيق
وهكذا يمكنك فهم وظيفة كل مرحلة بدلًا من محاولة فهم الدائرة بالكامل دفعة واحدة.
هل تتحرك الإشارة دائمًا من اليسار إلى اليمين؟
غالبًا ما تُرسم المخططات بطريقة تجعل المدخلات في اليسار والمعالجة في الوسط والمخرجات في اليمين.
لكن هذه قاعدة تنظيمية وليست قاعدة كهربائية.
لذلك، اعتمد على التوصيلات وأسماء الشبكات وليس على اتجاه الرسم فقط.
7. تحقّق من قيمة المكونات وقطبيتها
عند قراءة أي جزء من المخطط، تحقق من:
- الرمز المرجعي.
- قيمة المكون.
- رقم الطراز عند وجوده.
- أرقام الأرجل وأسمائها.
- القطبية.
- اتجاه التركيب.
تزداد أهمية هذه الخطوة مع المكونات المستقطبة، مثل:
- المكثفات الإلكتروليتية.
- الدايودات.
- مصابيح LED.
- بعض الموصلات.
- بعض الدوائر المتكاملة.
في الدوائر المتكاملة، تحقق من موضع الرجل رقم 1 ومطابقته للمخطط واللوحة وورقة البيانات.
تركيب مكون مستقطب في الاتجاه المعاكس قد يمنع الدائرة من العمل، وقد يؤدي في بعض الحالات إلى تلف المكون.
8. راجع أوراق البيانات والوثائق الفنية
لا يكفي المخطط وحده لفهم جميع التفاصيل.
استخدم الوثائق المساندة عند الحاجة.
قائمة المواد (BOM)
توضح:
- رقم المكون.
- الكمية.
- رقم الطراز.
- الرمز المرجعي.
ورقة البيانات (Datasheet)
تساعدك على معرفة:
- توزيع الأرجل.
- الوظيفة الداخلية للمكون.
- حدود التشغيل.
- الخصائص الكهربائية.
- الدوائر الموصى بها.
- شروط التشغيل.
لوحة الدائرة المطبوعة (PCB)
تساعدك على مقارنة المخطط مع الواقع، ومعرفة:
- موقع المكون.
- اتجاه تركيبه.
- رقم الجزء على اللوحة.
- نقاط الاختبار.
- مسارات التوصيل.
9. مثال عملي: قراءة مخطط دائرة LED
لنفترض أن لديك دائرة بسيطة تتكون من مصدر جهد، ومقاومة، وLED.
يمكنك قراءتها بهذا الترتيب:
الخطوة الأولى: تحديد مصدر التغذية
ابحث عن الجهد، مثل +5V.
الخطوة الثانية: تحديد المكونات
حدد المقاومة والـLED، وتحقق من قيمتهما ورمزهما المرجعي.
الخطوة الثالثة: التحقق من اتجاه LED
تأكد من تحديد الأنود والكاثود وفقًا لرمز المكون وطريقة توصيله.
الخطوة الرابعة: تتبع مسار الدائرة
تتبع المسار من مصدر التغذية عبر المقاومة ثم LED وصولًا إلى الأرضي.
الخطوة الخامسة: فهم وظيفة المقاومة
تحد المقاومة من التيار المار في LED، لذلك لا ينبغي اعتبارها مكونًا إضافيًا بلا وظيفة.
بهذه الطريقة، يمكنك تطبيق الأسلوب نفسه على دوائر أكثر تعقيدًا.
مقال ذو صلة: ما هو قانون أوم؟ شرح العلاقة بين الجهد والتيار والمقاومة
10. أخطاء شائعة عند قراءة المخططات الإلكترونية
تجنب الأخطاء التالية:
- محاولة فهم المخطط كاملًا في وقت واحد.
- تجاهل خطوط التغذية والأرضي.
- الاعتماد على شكل الرمز دون قراءة قيمته.
- تجاهل أسماء الشبكات.
- افتراض أن كل تقاطع بين الخطوط يعني اتصالًا.
- تجاهل قطبية المكونات.
- عدم مراجعة ورقة البيانات.
- الخلط بين المخطط الإلكتروني وتوزيع المكونات على لوحة PCB.
- الاعتماد على اتجاه الرسم بدلًا من تتبع التوصيلات الفعلية.
نصائح تجعل قراءة المخطط أسهل
- ابدأ دائمًا بالتغذية والأرضي.
- قسّم الدائرة إلى كتل وظيفية.
- تتبع إشارة واحدة في كل مرة.
- استخدم أسماء الشبكات لتحديد الاتصالات.
- راجع ورقة البيانات عند وجود أي شك.
- قارن المخطط باللوحة الإلكترونية عند توفرها.
- تدرب على دوائر بسيطة قبل الانتقال إلى المخططات المعقدة.
- استخدم برامج المحاكاة مثل LTspice عند الحاجة إلى اختبار سلوك الدائرة.
الأسئلة الشائعة حول قراءة المخطط الإلكتروني
المخطط الإلكتروني هو رسم يوضح المكونات الإلكترونية والعلاقات والتوصيلات الكهربائية بينها باستخدام رموز واصطلاحات محددة.
ابدأ بتحديد مصدر التغذية والأرضي، ثم تعرّف على المكونات، وقسّم الدائرة إلى كتل وظيفية، وبعد ذلك تتبع مسار الإشارة.
المخطط الإلكتروني يوضح العلاقة الكهربائية بين المكونات، بينما توضح لوحة PCB مواقع المكونات والمسارات والتوزيع الفعلي على اللوحة.
نعم. ابدأ بالدوائر البسيطة، وتعلم الرموز الأساسية، ثم انتقل تدريجيًا إلى دوائر تحتوي على متحكمات وواجهات اتصال ودوائر معالجة إشارات.
في العادة نعم، لكن يجب التحقق من اصطلاحات المخطط وبرنامج التصميم المستخدم، خصوصًا في المشاريع الكبيرة أو المخططات متعددة الصفحات.
ملخص خطوات قراءة المخطط الإلكتروني
يمكنك استخدام التسلسل التالي عند التعامل مع أي مخطط جديد:
- راجع العنوان ورقم المراجعة والملاحظات.
- حدد مصدر التغذية وخطوط الجهد.
- حدد نقاط الأرضي.
- تعرّف على المكونات والرموز المرجعية.
- قسّم الدائرة إلى كتل وظيفية.
- افهم الشبكات والعقد والتسميات.
- تتبع مسار الإشارة خطوة بخطوة.
- تحقق من قيم المكونات وقطبيتها.
- راجع أوراق البيانات وقائمة المواد.
- قارن المخطط باللوحة الإلكترونية عند توفرها.
الخلاصة
تبدأ قراءة المخطط الإلكتروني بفهم التغذية والتوصيلات، ثم تقسيم الدائرة إلى كتل وظيفية وتتبع الإشارات بينها. ولا تحتاج إلى فهم جميع أجزاء المخطط دفعة واحدة.
ابدأ بدائرة بسيطة، وتعلم الرموز الأساسية، ثم استخدم أوراق البيانات والمخطط واللوحة الإلكترونية معًا. ومع الممارسة، ستتمكن من قراءة المخططات الأكثر تعقيدًا وفهم طريقة عمل الدوائر الإلكترونية بصورة أكثر منهجية.
