هل تعلم أن توصيل أحد المكونات الإلكترونية بطريقة معكوسة قد يمنع الدائرة من العمل، وقد يؤدي أحياناً إلى تلف المكون؟ تُعد القطبية في المكونات الإلكترونية من الأساسيات التي يجب فهمها عند تصميم الدوائر الإلكترونية وتجميعها وصيانتها.
تشير القطبية إلى اتجاه التوصيل المطلوب في بعض المكونات، مثل الدايود ومصباح LED والمكثف الإلكتروليتي. وتختلف طريقة تحديد الأطراف بين مكون وآخر، لذلك يجب معرفة العلامات الموجودة على المكون ومراجعة مخطط الدائرة قبل توصيل مصدر التغذية.
في هذا المقال، سنتعرف على معنى القطبية، وأهم المكونات المستقطبة، والفرق بينها وبين المكونات غير المستقطبة، وكيفية تحديد الأطراف الصحيحة وتجنب أخطاء التوصيل.
ما المقصود بالقطبية في المكونات الإلكترونية؟
تعني القطبية في المكونات الإلكترونية وجود اتجاه محدد للتوصيل، أو وجود طرفين يجب مراعاة الفرق بينهما في الجهد الكهربائي. وتظهر هذه الخاصية بوضوح في مكونات مثل الدايود والمكثفات الإلكتروليتية ومصابيح LED.
تحتوي بعض المكونات على طرف موجب (+) وطرف سالب (−)، بينما تُعرّف مكونات أخرى بطرفي الأنود (Anode) والكاثود (Cathode). ويعتمد التوصيل الصحيح على نوع المكون ووظيفته وطريقة تشغيله.
عند توصيل المكون المستقطب بصورة صحيحة، يعمل وفق التصميم المطلوب. أما عند عكس القطبية، فقد يتوقف عن العمل أو يتعرض للتلف، وفقاً لنوعه والجهد العكسي المطبق عليه.
لماذا تُعد القطبية مهمة في الدوائر الإلكترونية؟
تؤثر القطبية في طريقة عمل المكونات الإلكترونية، خصوصاً العناصر التي تعتمد على اتجاه مرور التيار أو اتجاه الجهد المطبق عليها.
ومن أبرز أسباب أهمية القطبية:
- ضمان التشغيل الصحيح: تحتاج المكونات المستقطبة إلى اتجاه توصيل مناسب لأداء وظيفتها.
- حماية المكونات: يساعد التوصيل الصحيح على تجنب ظروف التشغيل التي قد تسبب التلف.
- منع ارتفاع الحرارة: قد يؤدي عكس القطبية في بعض المكونات إلى مرور تيار غير طبيعي.
- الحفاظ على سلامة الدائرة: قد يؤدي تلف أحد المكونات إلى التأثير في العناصر المتصلة به.
- تقليل أخطاء التركيب والصيانة: يساعد التعرف على علامات القطبية في تركيب المكونات على لوحة الدائرة المطبوعة بصورة صحيحة.
ويجب الانتباه إلى أن عكس القطبية لا يؤدي دائماً إلى النتيجة نفسها؛ فالاستجابة تختلف بحسب تصميم المكون وحدود التشغيل المحددة في ورقة البيانات الفنية.

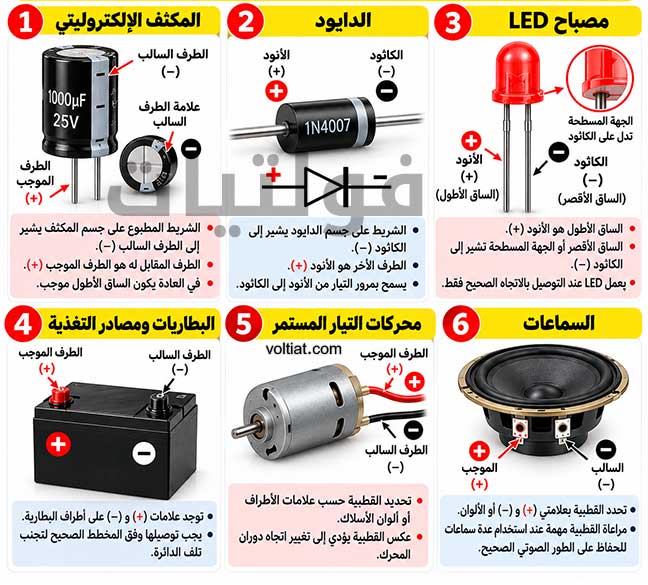

ما المكونات الإلكترونية التي لها قطبية؟
توجد عدة مكونات إلكترونية يجب مراعاة قطبيتها عند التوصيل. وفيما يلي أبرزها.
1. المكثف الإلكتروليتي
يُعد المكثف الإلكتروليتي من أشهر المكونات المستقطبة. ويحتوي عادةً على طرف موجب وطرف سالب، ويجب توصيله وفق العلامات الموجودة على جسمه.
توضح كثير من المكثفات الأسطوانية الطرف السالب باستخدام شريط مطبوع يحمل علامات سالبة. وقد يُحدد الطرف الموجب بعلامة (+) أو بطول الساق في بعض الأنواع ذات الأطراف السلكية.
قد يؤدي تطبيق جهد عكسي يتجاوز الحدود المسموح بها إلى ارتفاع الحرارة أو تسرب المادة الداخلية أو تلف المكثف، وقد يحدث تمزق أو انفجار في ظروف خطرة.
تنبيه: لا تعتمد على طول الأرجل وحده، خصوصاً في المكونات المستعملة أو التي قُصّت أطرافها. راجع العلامات وورقة البيانات قبل التركيب.
2. الدايود (Diode)
الدايود عنصر إلكتروني يسمح بمرور التيار بصورة أساسية في اتجاه الانحياز الأمامي، ويحد من مروره في الاتجاه العكسي ضمن حدود التشغيل العادية.
يتكون الدايود من طرفين:
- الأنود (Anode): الطرف الذي يكون أعلى جهداً من الكاثود في حالة الانحياز الأمامي.
- الكاثود (Cathode): الطرف الذي يُشار إليه غالباً بشريط على جسم الدايود.
عند توصيل الدايود في الاتجاه الأمامي المناسب، يمكنه تمرير التيار. أما عند توصيله عكسياً، فإنه يمنع مرور التيار تقريباً في ظروف الانحياز العكسي العادية، ما لم يحدث انهيار أو تتجاوز ظروف التشغيل الحدود المسموح بها.
تختلف خصائص الدايودات بحسب النوع؛ فدايود زينر، على سبيل المثال، مصمم للاستفادة من الانهيار العكسي ضمن شروط محددة.
للتوسع في هذا الموضوع، اقرأ مقال الدايود: التعريف وآلية العمل والاستخدامات والخواص.
3. مصباح LED
يُعد مصباح LED، أو ثنائي الباعث للضوء، نوعاً من الدايود يصدر الضوء عند تشغيله في الانحياز الأمامي المناسب.
يتكون من طرفين أساسيين:
- الأنود (+): الطرف الموجب.
- الكاثود (−): الطرف السالب.
في كثير من مصابيح LED ذات الأرجل السلكية، تكون الساق الأطول هي الأنود، بينما تكون الساق الأقصر هي الكاثود. وقد تشير الحافة المسطحة في جسم بعض المصابيح إلى جهة الكاثود.
عند عكس التوصيل، قد لا يضيء المصباح. وإذا تجاوز الجهد العكسي الحد المسموح به، فقد يتلف، لذلك لا يُنصح باختبار القطبية بعكس التوصيل عشوائياً.
كذلك، يحتاج LED عادةً إلى وسيلة لتحديد التيار، مثل مقاومة مناسبة، وفق جهد المصدر وخصائص المصباح.
4. البطاريات ومصادر التغذية المستمرة
تحتوي البطاريات ومصادر التغذية المستمرة عادةً على طرف موجب (+) وطرف سالب (−). ويجب توصيلهما بالأطراف المقابلة في الدائرة وفق مخطط التوصيل.
قد يؤدي عكس قطبية مصدر التغذية إلى تعطيل الدائرة أو تلف مكوناتها، خصوصاً إذا لم تتضمن حماية من القطبية العكسية.
لذلك، تحقق من علامات الأطراف قبل تشغيل الدائرة، ولا تعتمد على ألوان الأسلاك وحدها.
5. محركات التيار المستمر
في كثير من محركات التيار المستمر التقليدية ذات المغناطيس الدائم، يؤدي عكس قطبية التغذية إلى عكس اتجاه الدوران.
لكن النتيجة تختلف بحسب نوع المحرك وتصميمه. فقد تحتوي بعض المحركات أو وحدات القيادة الإلكترونية على دوائر تحكم أو حماية تؤثر في استجابتها لعكس القطبية.
6. السماعات
تُحدد أطراف السماعات عادةً بعلامتي (+) و(−). وتساعد مراعاة القطبية عند توصيل عدة سماعات في الحفاظ على توافق الطور الصوتي بينها.
قد يؤدي توصيل سماعات بطريقة غير متوافقة إلى إضعاف بعض الترددات أو تغيير الصورة الصوتية، خصوصاً عندما تعمل السماعات معاً في النظام نفسه.
ما الفرق بين المكونات المستقطبة وغير المستقطبة؟
يتمثل الفرق الأساسي في أن المكونات المستقطبة تحتاج إلى مراعاة اتجاه التوصيل، بينما يمكن توصيل المكونات غير المستقطبة في أي اتجاه ضمن تطبيقاتها المعتادة.
| المكون | هل له قطبية؟ | ملاحظة |
|---|---|---|
| المكثف الإلكتروليتي | نعم، عادةً | يجب مراعاة علامتي الموجب والسالب |
| الدايود | نعم | يجب تحديد الأنود والكاثود |
| مصباح LED | نعم | يحتاج إلى انحياز أمامي مناسب |
| البطارية | نعم | يجب مطابقة قطبية أطراف التغذية |
| المقاومة التقليدية | لا | يمكن توصيل طرفيها بأي اتجاه |
| المكثف السيراميكي | لا، عادةً | تحقق من مواصفات النوع المستخدم |
| مكثف الفيلم | لا، عادةً | يمكن توصيله بأي اتجاه في الاستخدامات المعتادة |
| الملف الحثي البسيط | لا، عادةً | قد تهم القطبية النسبية في بعض التطبيقات والملفات المقترنة |
ملاحظة مهمة: عدم وجود قطبية لا يعني أن المكون يمكن تركيبه بأي طريقة. فالدوائر المتكاملة والترانزستورات والموصلات متعددة الأطراف تحتاج إلى مراعاة ترتيب الأرجل واتجاه التركيب، حتى إن لم تكن مكونات مستقطبة بالمعنى السابق.
كيف تحدد قطبية المكونات الإلكترونية؟
يمكنك تحديد القطبية باتباع الخطوات التالية:
الخطوة الأولى: افحص العلامات على جسم المكون
ابحث عن علامات (+) و(−)، أو شريط الكاثود، أو أي رموز مطبوعة توضح اتجاه التوصيل.
الخطوة الثانية: راجع مخطط الدائرة
تحقق من رمز المكون واتجاهه في المخطط الإلكتروني. ويساعدك ذلك على معرفة موضع الطرف الموجب أو الكاثود أو الأنود وفق نوع العنصر.
يمكنك أيضاً قراءة مقال كيفية قراءة المخطط الإلكتروني خطوة بخطوة للمبتدئين.
الخطوة الثالثة: راجع ورقة البيانات الفنية
توضح ورقة البيانات (Datasheet) ترتيب الأطراف وحدود الجهد والتيار، كما تحدد شروط التشغيل الآمنة للمكون.
وتُعد هذه الخطوة مهمة عند التعامل مع مكونات لا تظهر عليها العلامات بوضوح، أو عند وجود اختلاف بين الطرازات المتشابهة.
الخطوة الرابعة: استخدم جهاز الملتيميتر عند الحاجة
يمكن استخدام وضع اختبار الدايود في الملتيميتر للمساعدة في تحديد اتجاه التوصيل الأمامي للدايود، مع مراعاة أن نتيجة الاختبار تعتمد على نوع العنصر ومواصفات جهاز القياس.
افصل التغذية الكهربائية قبل فحص الدائرة، وتأكد من تفريغ المكثفات بأمان قبل لمس أطرافها أو قياسها.
الخطوة الخامسة: تحقق من اتجاه التركيب على لوحة PCB
قد تحتوي لوحة الدائرة المطبوعة على علامة (+)، أو رمز للدايود، أو شكل يحدد موضع الكاثود. قارن هذه العلامات بعلامات المكون نفسه قبل اللحام.
ماذا يحدث عند عكس قطبية المكونات الإلكترونية؟
تعتمد النتيجة على نوع المكون وظروف التشغيل، وقد تظهر إحدى الحالات التالية:
- عدم عمل المكون: مثل عدم إضاءة LED عند توصيله عكسياً.
- منع مرور التيار: كما يحدث للدايود في حالة الانحياز العكسي ضمن حدود التشغيل العادية.
- تلف المكون: قد يحدث عند تجاوز حدود الجهد العكسي أو التيار أو الحرارة.
- تغير اتجاه الدوران: في كثير من محركات التيار المستمر التقليدية.
- تأثر أداء النظام: مثل اختلاف الطور الصوتي عند توصيل سماعات متعددة بطريقة غير متوافقة.
أما المكثفات الإلكتروليتية، فقد تتعرض لأضرار خطرة عند تطبيق جهد عكسي يتجاوز حدودها. لذلك، لا تختبر المكونات المستقطبة عن طريق عكس التوصيل عشوائياً.
كيف تتجنب أخطاء القطبية أثناء تركيب الدوائر؟
لتحسين موثوقية الدائرة وتقليل أخطاء التركيب، اتبع الممارسات التالية:
- افصل مصدر التغذية قبل تعديل التوصيلات.
- تحقق من قطبية كل مكون مستقطب قبل اللحام.
- استخدم مخطط الدائرة وورقة البيانات الفنية.
- افحص اتجاه الدايودات ومصابيح LED والمكثفات قبل التشغيل.
- لا تفترض أن جميع المكثفات مستقطبة؛ فهناك أنواع غير مستقطبة.
- لا تعتمد على لون السلك وحده لتحديد الموجب والسالب.
- افحص الدائرة بصرياً قبل توصيل الطاقة.
- استخدم وسائل حماية مناسبة من القطبية العكسية عندما يتطلب تصميم الدائرة ذلك.
تساعد هذه الخطوات على اكتشاف الأخطاء قبل تشغيل الدائرة، وتقلل احتمالات تلف المكونات.
الأسئلة الشائعة حول القطبية في المكونات الإلكترونية
هل جميع المكونات الإلكترونية لها قطبية؟
لا. فالمقاومات التقليدية ومعظم المكثفات السيراميكية ومكثفات الفيلم والملفات البسيطة لا تتطلب عادةً مراعاة قطبية عند التوصيل. لكن يجب مراعاة ترتيب الأرجل واتجاه التركيب في المكونات متعددة الأطراف.
كيف أعرف الطرف الموجب والسالب في LED؟
في كثير من مصابيح LED ذات الأرجل السلكية، تكون الساق الأطول هي الأنود (+)، والساق الأقصر هي الكاثود (−). وقد تشير الحافة المسطحة في جسم المصباح إلى الكاثود. إذا كانت الأرجل مقصوصة أو العلامات غير واضحة، فراجع ورقة البيانات أو استخدم اختبار الدايود في الملتيميتر.
هل يؤدي عكس قطبية المكثف إلى تلفه؟
قد يؤدي ذلك إلى تلف المكثف الإلكتروليتي، خصوصاً إذا تجاوز الجهد العكسي الحدود المسموح بها. وتعتمد النتيجة على نوع المكثف والجهد ومدة التعرض وظروف التشغيل.
هل يمكن عكس قطبية المقاومة؟
المقاومة التقليدية ذات الطرفين غير مستقطبة، لذلك لا يؤثر عكس اتجاهها في وظيفتها الأساسية. لكن يجب مراعاة قيمة المقاومة وقدرتها على تحمل الحرارة عند استخدامها في الدائرة.
كيف أتحقق من قطبية الدايود؟
يمكنك الاستعانة بالشريط المطبوع على جسم كثير من الدايودات لتحديد الكاثود، ثم مراجعة ورقة البيانات. كما يمكن استخدام وضع اختبار الدايود في الملتيميتر للمساعدة في التحقق من اتجاه الانحياز الأمامي.
الخلاصة
تساعد معرفة القطبية في المكونات الإلكترونية على تركيب الدوائر بصورة صحيحة وتجنب الأعطال الناتجة عن عكس التوصيل. وتحتاج مكونات مثل الدايود وLED والمكثف الإلكتروليتي إلى مراعاة اتجاهها، بينما لا تتطلب المقاومة التقليدية ومعظم المكثفات السيراميكية قطبية محددة.
قبل تشغيل أي دائرة، افحص علامات المكونات، وراجع مخطط التوصيل وورقة البيانات، وتأكد من سلامة التوصيلات. فهذه الخطوات البسيطة تقلل الأخطاء وتحافظ على المكونات الإلكترونية.
