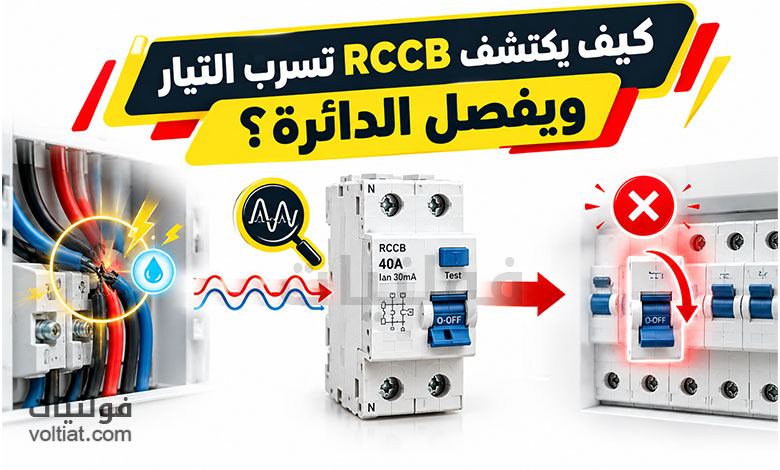

يعتمد قاطع التيار المتبقي (RCCB) على مراقبة التيارات المارة في موصلات الدائرة لاكتشاف تسرب التيار. في الوضع الطبيعي، يكون مجموع هذه التيارات قريبًا من الصفر، بينما يؤدي خروج جزء من التيار عن مساره الطبيعي إلى ظهور فرق يسمى التيار المتبقي.
إذا تجاوز التيار المتبقي قيمة الحساسية المحددة للقاطع، تعمل آلية الفصل وتفتح نقاط التلامس لقطع التغذية عن الدائرة.
في هذا المقال، سنتعرف على كيفية عمل RCCB، وكيف يكتشف التيار المتبقي، ودور محول التيار التجميعي في عملية الكشف، وآلية الفصل، وأنواع RCCB، والفرق بينه وبين بعض أجهزة الحماية الأخرى.
كيف يعمل RCCB باختصار؟
يمكن تبسيط مبدأ عمل RCCB في الخطوات التالية:
- تمر الموصلات الحاملة للتيار في الدائرة المحمية عبر محول تيار تجميعي داخل القاطع.
- يراقب الجهاز المجموع المتجهي للتيارات المارة في هذه الموصلات.
- في الحالة الطبيعية، يكون المجموع قريبًا من الصفر.
- عند حدوث تسرب، يخرج جزء من التيار عن المسار الطبيعي.
- يظهر فرق بين التيارات يسمى التيار المتبقي ويرمز له عادةً بالرمز IΔ.
- إذا تجاوز التيار المتبقي قيمة الحساسية المحددة للجهاز IΔn، تعمل آلية الفصل وتفصل الدائرة.
بمعنى أبسط، لا يبحث RCCB عن مكان التسرب نفسه، بل يكتشف عدم التوازن في التيارات الناتج عن هذا التسرب.
ويمكنك أيضًا التعرف على أنواع القواطع ووظائفها المختلفة من خلال مقال قواطع التيار الكهربائي والأنواع والمواصفات.
ما هو محول التيار التجميعي CBCT؟
يحتوي RCCB على محول تيار تجميعي يعرف باسم CBCT، أو محول التيار التفاضلي. ويتكون عادةً من قلب مغناطيسي حلقي تمر عبره جميع الموصلات الحاملة للتيار في الدائرة المحمية.
في الدائرة أحادية الطور، يمر الطور والمحايد عبر هذا القلب. أما في الدائرة متعددة الأطوار، فتمر جميع الأطوار، إضافة إلى المحايد عند وجوده.
ويحتوي القلب على ملف استشعار ثانوي يراقب الفيض المغناطيسي الناتج عن التيارات المارة في الموصلات.
ماذا يحدث داخل RCCB في الحالة الطبيعية؟
عندما تعمل الدائرة بصورة طبيعية، يمر التيار من المصدر إلى الحمل ثم يعود عبر الموصلات المخصصة لذلك.
لذلك تكون التيارات المارة داخل محول التيار التجميعي متوازنة تقريبًا، ويكون مجموعها المتجهي قريبًا من الصفر.
ينتج عن ذلك فيض مغناطيسي متعادل داخل القلب الحلقي. لذلك لا تتولد في ملف الاستشعار إشارة كافية لتفعيل آلية الفصل.
وهذه هي الحالة التي يبقى فيها RCCB موصلًا للدائرة.
ماذا يحدث عند تسرب التيار؟
عند تلف العزل أو حدوث تماس غير مقصود مع جزء موصل، قد يخرج جزء من التيار عن المسار الكهربائي الطبيعي.
يمكن أن يسلك هذا التيار مسارًا آخر، مثل موصل الحماية أو هيكل معدني مؤرض أو جسم موصل. وفي هذه الحالة لا يعود كامل التيار عبر الموصلات التي تمر داخل محول التيار التجميعي.
ينتج عن ذلك عدم توازن بين التيارات، ويظهر ما يسمى التيار المتبقي IΔ.
كلما ظهر تيار متبقٍ، يتغير الفيض المغناطيسي داخل القلب الحلقي. ويؤدي هذا التغير إلى توليد إشارة كهربائية في ملف الاستشعار وفق مبدأ الحث الكهرومغناطيسي.
ولفهم دور مسار التأريض في الأعطال الكهربائية، يمكنك الاطلاع على مقال لماذا يعد التأريض الكهربائي مهمًا في المنزل؟.
كيف يحول RCCB التسرب إلى عملية فصل؟
تنتقل الإشارة الناتجة عن محول التيار التجميعي إلى دائرة أو آلية الفصل داخل الجهاز.
عندما يصل التيار المتبقي إلى قيمة الفصل المحددة للجهاز، تعمل آلية التحرير الميكانيكية وتفتح نقاط التلامس.
وبذلك تنقطع التغذية عن الدائرة المحمية، مما يساعد على تقليل مخاطر الصعق الكهربائي وبعض مخاطر التسرب الكهربائي.
يعتمد زمن الفصل الفعلي على تصميم الجهاز وقيمة التيار المتبقي وظروف الاختبار والمعيار المطبق، لذلك لا ينبغي اعتبار قيمة زمنية واحدة قاعدة عامة لجميع أجهزة RCCB.
ما قيمة تيار الفصل في RCCB؟
تحدد الشركة المصنعة قيمة الحساسية الاسمية للتيار المتبقي، ويرمز لها عادةً بـ IΔn.
توجد أجهزة بقيم حساسية مختلفة حسب الاستخدام، ومن القيم الشائعة:
- 30 mA: تستخدم على نطاق واسع للحماية الإضافية من مخاطر الصعق الكهربائي.
- 100 mA: تستخدم في تطبيقات تتطلب حساسية مختلفة وفق تصميم منظومة الحماية.
- 300 mA: قد تستخدم في بعض التطبيقات للحماية من مخاطر مرتبطة بتسرب التيار، ومنها تقليل مخاطر الحريق في ظروف محددة.
ولا تعني قيمة 30 mA أن التعرض لهذا التيار أو أقل منه آمن في جميع الظروف؛ فالاستجابة البشرية تعتمد على عوامل متعددة، منها مدة التعرض ومسار التيار.

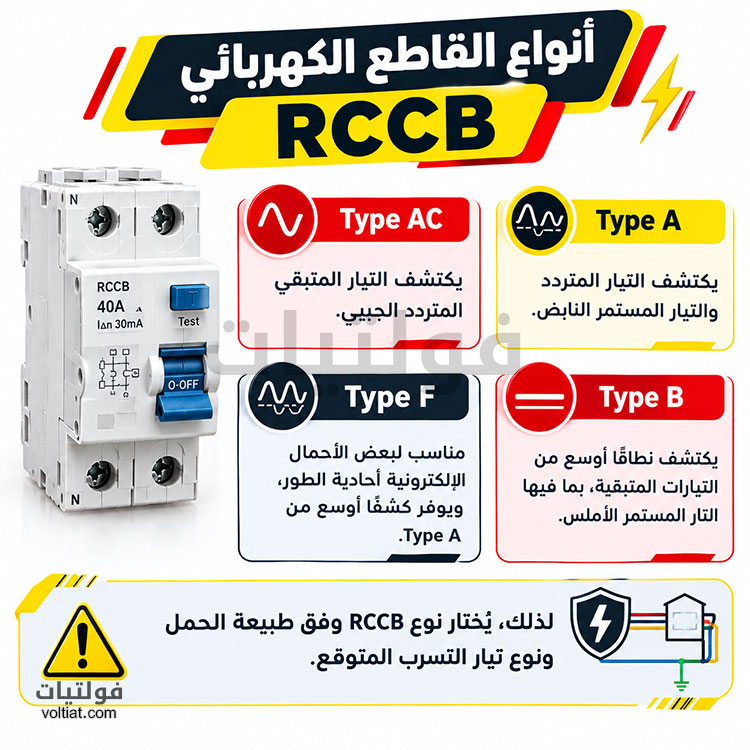

ما أنواع RCCB؟
تختلف أجهزة التيار المتبقي حسب نوع التيار الذي تستطيع اكتشافه.
Type AC
يكتشف التيارات المتبقية المترددة الجيبية.
Type A
يكتشف التيارات المتبقية المترددة، إضافة إلى بعض أشكال التيار المستمر النابض. لذلك يستخدم في دوائر تحتوي على أحمال إلكترونية يمكن أن تنتج هذا النوع من التيار المتبقي.
Type F
صمم لتطبيقات محددة تتضمن أحمالًا أحادية الطور، ومنها بعض الأجهزة التي تستخدم التحكم الإلكتروني في السرعة. ويوفر خصائص كشف أوسع من Type A في ظروف معينة.
Type B
يوفر نطاق كشف أوسع، ويمكنه التعامل مع أنواع من التيارات المتبقية تشمل التيار المستمر الأملس ومكونات تيار ذات خصائص مختلفة، وفق مواصفات الجهاز.
لذلك يجب اختيار نوع RCCB بناءً على طبيعة الحمل والتيارات المتبقية المحتملة، وليس اعتمادًا على قيمة التيار الاسمية وحدها.
ما وظيفة زر TEST في RCCB؟
يحتوي كثير من أجهزة RCCB على زر اختبار يحمل عادةً الرمز T أو كلمة TEST.
عند الضغط عليه، تنشئ دائرة الاختبار الداخلية حالة عدم توازن اصطناعية في التيارات. إذا كانت آلية الجهاز تعمل بصورة صحيحة، يفصل RCCB الدائرة.
يساعد الاختبار على التحقق من عمل آلية الفصل، ويجب استخدام زر الاختبار وفق تعليمات الشركة المصنعة.
هل يحمي RCCB من الحمل الزائد والقصر؟
لا. وظيفة RCCB الأساسية هي اكتشاف التيار المتبقي وفصل الدائرة عند تجاوز قيمة الفصل المحددة.
لذلك لا ينبغي الاعتماد عليه وحده للحماية من الحمل الزائد أو القصر الكهربائي.
| الجهاز | الوظيفة الأساسية |
|---|---|
| RCCB | الحماية من تيار التسرب أو التيار المتبقي |
| MCB | الحماية من الحمل الزائد والقصر الكهربائي |
| RCBO | يجمع بين الحماية من التيار المتبقي والحماية من زيادة التيار |
وللمزيد من التفاصيل، يمكنك قراءة مقال الفرق بين قواطع RCCB وRCBO، الذي يوضح وظائف الجهازين والفروق الأساسية بينهما.
أما إذا أردت معرفة كيفية حدوث القصر الكهربائي نفسه، فيمكنك الاطلاع على مقال ما هو القصر الكهربائي؟ أسبابه وكيف يحدث وطرق الوقاية منه.
هل يحتاج RCCB إلى التأريض لاكتشاف التسرب؟
يعتمد مبدأ كشف RCCB على عدم توازن التيارات داخل محول التيار التجميعي، وليس على قياس تيار يمر في موصل الأرضي.
لذلك يستطيع الجهاز اكتشاف التيار المتبقي عندما يخرج جزء من التيار عن الموصلات التي تمر عبر المحول التجميعي.
ومع ذلك، يظل نظام التأريض والموصل الوقائي جزءًا مهمًا من منظومة الحماية الكهربائية، ولا ينبغي اعتبار RCCB بديلًا عن التأريض الصحيح.
ما الفرق بين RCCB وELCB؟
يستخدم مصطلح ELCB تاريخيًا للإشارة إلى أجهزة حماية من تسرب الأرض تعتمد على مبدأ مختلف عن مبدأ RCCB.
أما RCCB فيعتمد على مراقبة عدم التوازن بين التيارات المارة في الموصلات داخل محول التيار التجميعي.
لذلك من المهم عدم استخدام المصطلحين باعتبارهما جهازًا واحدًا دون توضيح نوع الجهاز ومبدأ عمله.
وللتوسع في هذه النقطة، يمكنك قراءة مقال ما الفرق بين RCCB وELCB؟، حيث يشرح الفرق بين مبدأ التيار المتبقي ومبدأ ELCB التقليدي.
لماذا يستطيع RCCB اكتشاف التسرب؟
تتمثل الفكرة الأساسية في أن التيار الذي يخرج من المصدر يجب أن يعود عبر الموصلات التي تمر داخل محول التيار التجميعي في الظروف الطبيعية.
عندما يخرج جزء من التيار عن هذا المسار، يظهر عدم توازن في مجموع التيارات.
وهذا التسلسل يمكن اختصاره إلى:
تيار طبيعي ثم تسرب ثم عدم توازن ثم تيار متبقٍ ثم إشارة كشف ثم فصل الدائرة.
وهنا تكمن أهمية RCCB؛ فهو لا يحتاج إلى معرفة مكان التسرب حتى يكتشف وجوده، بل يستجيب إلى أثره الكهربائي المتمثل في التيار المتبقي.
الخلاصة
يعتمد RCCB على مبدأ بسيط لكنه فعال: مراقبة مجموع التيارات المارة في موصلات الدائرة. في الوضع الطبيعي يكون مجموعها المتجهي قريبًا من الصفر، بينما يؤدي تسرب جزء من التيار إلى ظهور تيار متبقٍ.
يكتشف محول التيار التجميعي هذا الفرق، وعندما يتجاوز التيار المتبقي قيمة الفصل المحددة، تعمل آلية RCCB وتفصل الدائرة.
لذلك يجب اختيار نوع وحساسية القاطع وفق طبيعة الدائرة والحمل ومتطلبات منظومة الحماية، مع توفير وسائل الحماية المناسبة من الحمل الزائد والقصر الكهربائي.
